Fiat Ducato (1994-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Ducato (1994-2019), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Ducato – schema bloc siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

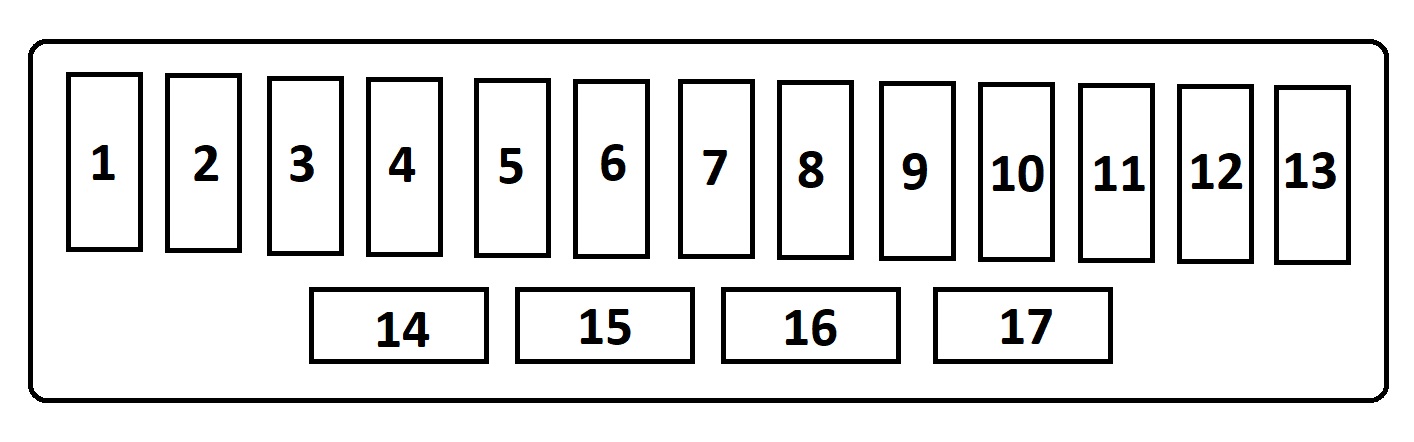

Bloc siguranțe în zona pasagerilor
Acest bloc se află în compartimentul torpedoului.
Siguranță 1 (10 A)
- Panou instrumente
- Imobilizator
- Iluminare panou încălzitor
- Reglare faruri
- Iluminare instrumente
- Iluminare ceas
- Semnalizatoare
- Iluminare tahograf
- Senzor poluare motorină
- Indicator avertizare apă în motorină.
Siguranță 2 (7,5 A)
- Spălător faruri
- Indicator avertizare ABS și tahograf
Siguranță 3 (15 A)
- Ștergător față
- Spălător față
- Ceas
- Scaune încălzite
Siguranță 4 (7,5 A)
- Spălător faruri
Siguranță 5 (10 A)
- Comutator control iluminare ABS
- Far stânga
- Far dreapta
Siguranță 6 (7,5 A)
- Far dreapta
- Far stânga
- Iluminare instrumente
- Iluminare număr înmatriculare
Comutator lumini
Siguranță 7 (10 A)
- Far stânga faruri de întâlnire
Siguranță 8 (10 A)
- Far dreapta faruri de întâlnire
Siguranță 9
- Far stânga faruri de drum
- Far faruri de drum 10,0 A
Siguranță 10 (10,0 A)
- Far dreapta faruri de drum
Siguranță 11 (15 A)
- Brichetă
- Iluminare interior
- Ceas
- Radio
Siguranță 12 (20 A)
- Geamuri electrice
- Claxon
- Lumină de stop (minibus)
- Încălzitor suplimentar (25 A)
Siguranță 13 (25 A)
- Încălzitor.
Fiat Ducato – schema bloc siguranțe
Anul producției: 2002, 2003, 2004, 2005, 2006.

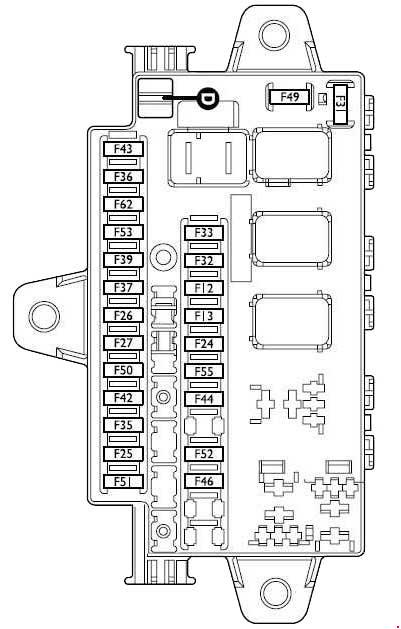

Bloc siguranțe principal sub bord partea șoferului pentru versiunile cu volan pe stânga, partea pasagerului pentru versiunile cu volan pe dreapta
| Număr |
Amperaj [A] |
Descriere |
| 12 | 5 | Far de poziție față dreapta; Far de poziție spate dreapta. |
| 13 | 5 | Far de poziție față stânga; Far de poziție spate stânga. |
| 24 | 5 | Semnalizatoare luminoase; Lumină de avertizare laterală/spate; Iluminare plăcuță înmatriculare. |
| 25 | 7,5 | Radio |
| 26 | 7,5 | Lumini de stop |
| 27 | 7,5 | Alarmă; Telecomandă; Cronotahigraf; Telefon; Cruise control; Oglinzi electrice. |
| 31 | 10 | Aprindere |
| 32 | 15 | Radio |
| 33 | 7,5 | Lumini spate proiectoare ceață |
| 35 | 7,5 | Control ridicare geamuri în uși – ABI |
| 37 | 10 | PCC – bord |
| 39 | 10 | Priză diagnostică EOBD; Lumini cabina. |
| 42 | 7,5 | Unitate control Sistem antiblocare roți (ABS) |
| 43 | 15 | Pompă ștergător parbriz față |
| 44 | 15 | Brichetă |
| 49 | 15 | Pompă spălător faruri |
| 50 | 7,5 | Unitate control Sistem airbag |
| 51 | 10 | PCA (Prim ajutor – versiuni Minibus) |
| 52 | 20 | Priză curent față |
| 53 | 10 | Bord; Lumini de avarie; Semnalizatoare. |
| 55 | 30 | Ventilator cabina (cu sistem Webasto); Controler Webasto; Ventilator cabina (cu climatizare); Ventilator încălzire cabina. |

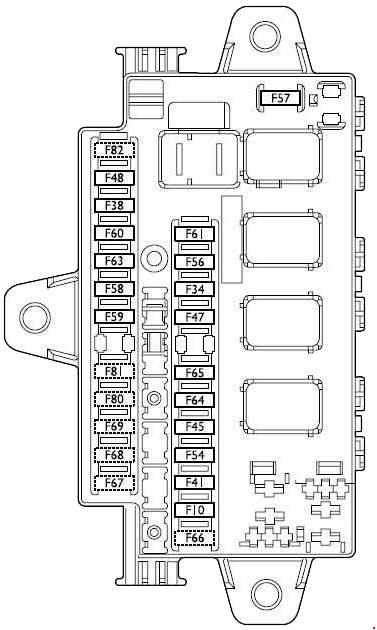

Bloc siguranțe sub bord
| Număr |
Amperi [A] |
Descriere |
| 34 | 10 | Cronotahigraf; Telefon; Alarmă; Telecomandă. |
| 38 | 20 | ABI pentru încuietoarea ușii |
| 40 | 15 | Geam spate dreapta încălzit |
| 41 | 10 | Dispozitiv dezghețare oglinzi exterioare |
| 45 | 15 | Încălzire scaun partea șoferului |
| 47 | 20 | ABI pentru geamul electric stânga |
| 48 | 20 | ABI pentru geamul electric dreapta |
| 54 | 15 | Geam spate stânga încălzit |
| 56 | 30 | Control climatizare suplimentar |
| 57 | 15 | Ventilator încălzitor suplimentar |
| 58 | 5 | Ceas Webasto |
| 59 | 15 | Alimentare bord electric |
| 60 | 10 | Indicatoare de avertizare |
| 61 | 20 | Unitate Webasto |
| 63 | 30 | Lumini intermitente (versiuni pentru ambulanțe) |
| 64 | 20 | Priză curent spate; Sirenă (versiuni de urgență); Ventilator de extracție (versiuni Minibus). |
| 65 | 10 | Priză curent pentru configurație specială |
Bloc siguranțe al bateriei
| Număr |
Amperaj [A] |
Descriere |
| 70 | 150 | Protecție CVM |
| 71 | 80 | Protecție CFO |
| 72 | 125 | Alternator |
| 72 | 70 | Alternator (2,0 – 2,0 JTD cu sistem de încălzire) |
| 72 | 100 | Alternator (2,8 JTD cu încălzire – 2,0 JTD cu climatizare) |
| 73 | 70 | Priză curent pentru producători de echipamente |

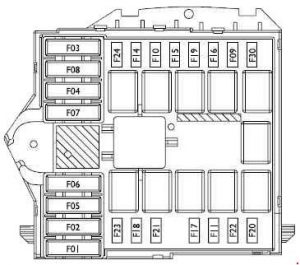

Bloc siguranțe în compartiment motor
| Număr |
Amperaj [A] |
Descriere |
| 1 | 60 | Protecție CFB |
| 2 | 50 | Încălzire bujii incandescente |
| 3 | 30 | Aprindere |
| 4 | 50 | Unitate control Sistem antiblocare roți (ABS) |
| 5 | 30 | Ventilator cabina (climatizare) |
| 6 | 40 | Rezistor viteză joasă ventilator radiator (2,0 cu climatizare); Controler motor (2,0 cu climatizare); Ventilator radiator motor (2,0 cu climatizare); Controler motor (2,0 cu climatizare). |
| 6 | 40 | Ventilator răcire motor 1. viteză; Unitate control motor 1. viteză. |
| 7 | 40 | Ventilator radiator motor (2,0 cu climatizare); Controler motor (2,0 cu climatizare). |
| 7 | 40/60 | Ventilator răcire motor 2. viteză; Controler motor 2. viteză; Ventilator radiator; Bobină întrerupător la distanță 2. viteză (climatizare). |
| 8 | 30 | Motor ștergător față – pompă spălător parbriz față |
| 9 | 15 | Faruri de ceață față |
| 10 | 15 | Claxon; Control manetă coloana volan. |
| 11 | 10 | Servicii suplimentare EI; Unitate control motor. |
| 14 | 10 | Faruri de întâlnire dreapta |
| 15 | 10 | Faruri de întâlnire stânga |
| 16 | 7,5 | Sistem EI – cod Fiat |
| 17 | 5 | Servicii de bază EI; Unitate control motor/ |
| 18 | 7,5 | Cod Fiat – Unitate control motor |
| 19 | 7,5 | Compresor |
| 20 | 30 | PTC |
| 21 | 15 | Pompă combustibil |
| 22 | 20 | Servicii de bază EI |
| 23 | 10 | Unitate control cutie automată |
| 24 | 15 | Unitate control cutie automată |
| 30 | 15 | Faruri de drum |
Fiat Ducato (2006-2014) – schema compartiment motor cutia de siguranțe
Anul producției: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Fiat Ducato (2006-2014) este siguranța F44 în bloc siguranțe.

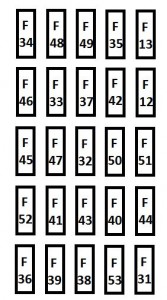

Bloc siguranțe pe bord – fiat ducato siguranțe descriere
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 7,5 |
| Faruri de întâlnire stânga; Dispozitiv de reglare a farurilor față. | F13 | 7,5 |
| Releu bloc siguranțe compartiment motor; Releu bloc siguranțe pe bord + cheie. | F31 | 7,5 |
| Iluminare interioară minibus (urgență) | F32 | 10 |
| Priză curent spate | F33 | 15 |
| Gol | F34 | – |
| Faruri marșarier, controler sevotronic; Senzor apă în filtru motorină, (+ cu cheie). | F35 | 7,5 |
| Închidere centralizată uși (+ baterie) | F36 | 7,5 |
| Lumină de stop (principală); A treia lumină de stop; Bord (+ buton). | F37 | 7,5 |
| Releu modul control bord (+ baterie). | F38 | 10 |
| Priză EOBD; Sistem audio; Control climatizare; Alarmă; Cronotahigraf; Timer Webasto (+ baterie). | F39 | 10 |
| Geam încălzit partea stângă; Dezghețare oglindă partea șoferului. | F40 | 15 |
| Geam încălzit partea dreaptă; Dezghețare oglindă partea pasagerului. | F41 | 15 |
| ABS; ASR; ESP; Control lumină de stop (aux) (+ cheie). | F42 | 7,5 |
| Ștergător parbriz față (buton +) | F43 | 30 |
| Brichetă; Priză curent față. | F44 | 20 |
| Control pe ușile șoferului; Control pe ușile partea pasagerului. | F45 | 7,5 |
| Gol | F46 | – |
| Geam electric șofer | F47 | 20 |
| Geam electric partea pasagerului | F48 | 20 |
| Sistem audio; Geam electric șofer; Elemente de control pe bord; Modul control alarmă; Senzor ploaie (+ cheie). | F49 | 7,5 |
| Sistem airbag (+ cheie) | F50 | 7,5 |
| Control climatizare; Cruise control; Cronotahigraf (+ cheie). | F51 | 7,5 |
| Releu opțional al bloc siguranțe | F52 | 7,5 |
| Tablou de bord; Lumini spate proiectoare ceață (+ baterie bord). | F53 | 7,5 |

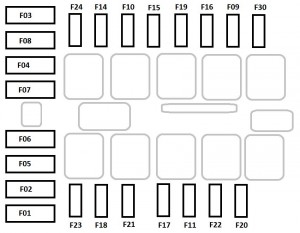

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Pompă Sistem antiblocare roți (ABS) (+ baterie) | F01 | 40 |
| Încălzire bujii incandescente (+ baterie) | F02 | 50 |
| Aprindere (+ baterie) | F03 | 30 |
| Unitate control Webasto (+ baterie) | F04 | 20 |
| Ventilație habitaclu cu Webasto (+ baterie) | F05 | 20 |
| Viteză mare ventilator răcire motor (+ baterie) | F06 | 40/60 |
| Viteză mică ventilator răcire motor (+ baterie) | F07 | 40/50 |
| Ventilator habitaclu partea pasagerului (+ cheie) | F08 | 40 |
| Pompă spălător faruri | F09 | 20 |
| Claxon | F10 | 15 |
| Sistem Ei (servicii suplimentare) | F11 | 15 |
| Far de drum drept | F14 | 7,5 |
| Far de drum stâng | F15 | 7,5 |
| Sistem Ei (+ cheie) | F 16 | 7,5 |
| Sistem Ei (servicii de bază) | F17 | 10 |
| Controler motor (+ baterie) | F18 | 7,5 |
| Compresor aer condiționat | F19 | 7,5 |
| Pompă spălător faruri | F20 | 30 |
| Pompă combustibil | F21 | 15 |
| Sistem Ei (servicii de bază) | F22 | 20 |
| Electrovalve ABS | F23 | 30 |
| Cutie automată 8 (+ cheie) | F24 | 15 |
| Proiectoare de ceață față | F30 | 15 |

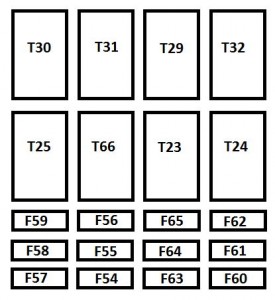

Cutia de siguranțe opțională pe montantul central drept – fiat ducato siguranțe
| Descriere | Nr | Amperaj [A] |
| Gol | F54 | – |
| Scaune încălzite | F55 | 15 |
| Priză curent partea pasagerului spate | F56 | 15 |
| Încălzitor suplimentar sub scaun | F57 | 10 |
| Lumini laterale | F58 | 10 |
| Suspensii autolivellante (+ baterie) | F59 | 7,5 |
| Gol | F60 | – |
| Gol | F61 | – |
| Gol | F62 | – |
| Control încălzitor suplimentar pasager | F63 | 10 |
| Gol | F64 | – |
| Ventilator suplimentar încălzitor pasager | F65 | 30 |
Fiat Ducato (2015-2019) – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019.
Siguranțele Brichetei (priza de alimentare) în Fiat Ducato sunt siguranțele F09 (priza de alimentare spate), F14 (priza de alimentare), F15 (brichetă) în blocul siguranțe din compartiment motor și siguranța F56 (priza de alimentare partea pasagerului spate) în blocul siguranțe opțional pe montantul central drept.

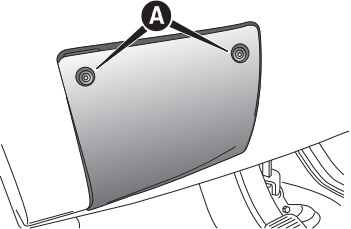

Poziția blocului siguranțe
Siguranțele sunt grupate în trei blocuri siguranțe, situate respectiv pe bord, pe montantul drept al habitaclului și în compartiment motor.

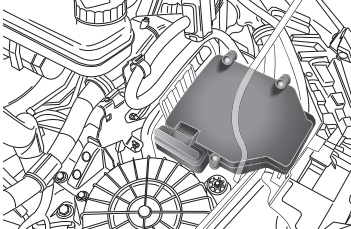

Descriere compartiment motor
Bord
Pentru a accesa siguranțele din blocul siguranțe al bordului, slăbește șuruburile de fixare A și îndepărtează capacul.

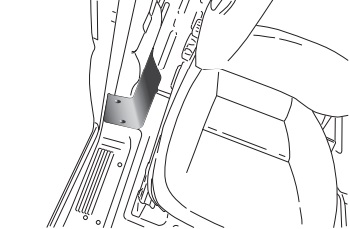

Bloc siguranțe opțional pe montantul central drept (unde este prevăzut)
Pentru acces, îndepărtează capacul protector.
Schemele blocurilor siguranțe

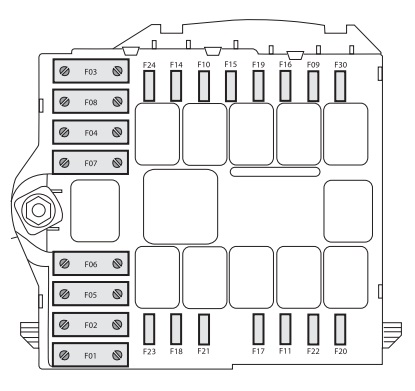

Compartiment motor
Atribuirea siguranțelor în compartiment motor
| Număr | Amperi [A] | Descriere |
|---|---|---|
| F03 | 30 | Aprindere (+ baterie) |
| F04 | 40 | Filtru încălzit |
| F05 | 20/50 | Evaporator pentru ventilație compartiment motor Puma, habitaclu cu Webasto; Pompă robotizată cutie automată (+ baterie). |
| F06 | 40/60 | Ventilator viteză mare răcire motor (+ baterie) |
| F07 | 40/50/60 | Ventilator viteză mică răcire motor (+ baterie) |
| F08 | 40 | Ventilator habitaclu (+ cheie) |
| F09 | 15 | Priză alimentare spate (+ baterie) |
| F10 | 15 | Claxon |
| F14 | 15 | Priză alimentare (+ baterie) |
| F15 | 15 | Brichetă (+ baterie) |
| F18 | 7,5 | Modul control grup propulsor; Unitate control automată cutie (+ baterie). |
| F19 | 7,5 | Compresor climatizare |
| F20 | 30 | Ștergător |
| F24 | 7,5 | Panou control auxiliar pentru mișcarea și plierea oglinzilor (+ cheie) |
| F30 | 15 | Oglinzi aburite |

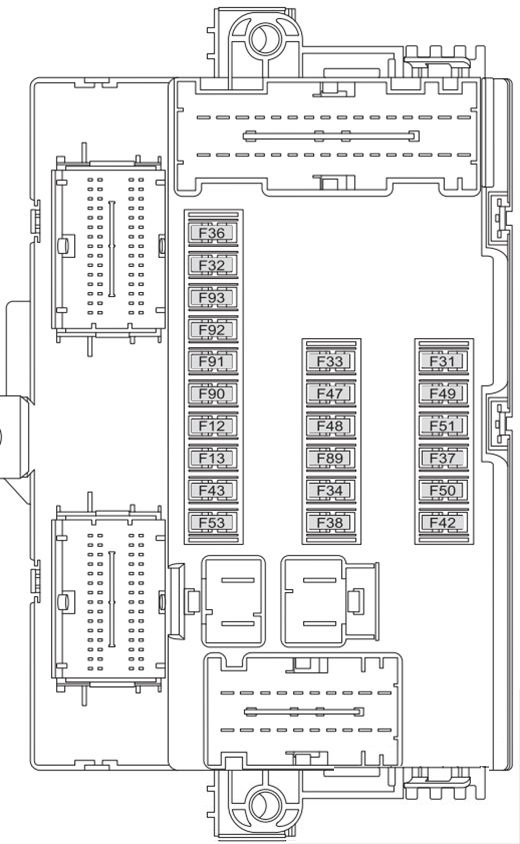

Bloc siguranțe bord
Atribuirea siguranțelor în bloc siguranțe bord
| Număr | Ampere [A] | Descriere |
|---|---|---|
| Număr | Ampere [A] | Descriere |
| F12 | 7,5 | Faruri de întâlnire dreapta |
| F13 | 7,5 | Far de întâlnire stânga |
| F31 | 5 | Releu al unității de control al compartimentului motor; Releu al unității de control al bordului (+ cheie). |
| F32 | 7,5 | Iluminarea luminilor de lectură în habitaclu (+ baterie) |
| F33 | 7,5 | Senzor de monitorizare a bateriei pentru versiunea Start & Stop (+ baterie) |
| F34 | 7,5 | Iluminare interioară a minibusului (urgență) |
| F35 | 7,5 | Lumini de marșarier, controler sevotronic; Senzor de apă în filtrul de motorină, (+ cu cheie) |
| F36 | 10 | Radio; Climatizare; Alarmă; Tahograf; Controler de deblocare a bateriei; Timer Webasto (+ baterie). |
| F37 | 7,5 | Controlul luminilor de stop (principal); Al treilea bord al luminilor de stop (+ cheie). |
| F38 | 20 | Încuietoare a ușii (+ baterie) |
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F43 | 20 | Ștergător parbriz (buton +) |
| F47 | 20 | Fereastră electrică partea șoferului |
| F48 | 20 | Fereastră electrică partea pasagerului |
| F49 | 5 | Controler senzori parcare; Radio; Control volan; Panou control central; Panou control stânga; Panou auxiliar; Controler deblocare baterie (+ cheie). |
| F51 | 5 | Climatizare; Controler asistență direcție; Lumini marșarier; Senzor apă în filtru motorină; Debitmetru; Tahograf (+ cheie). |
| F53 | 7,5 | Baterie bord (+ baterie) |
| F89 | – | – |
| F90 | 7,5 | Far faruri de întâlnire stânga |
| F91 | 7,5 | Far faruri de întâlnire dreapta |
| F92 | 7,5 | Far proiectoare de ceață stânga |
| F93 | 7,5 | Far proiectoare de ceață dreapta |

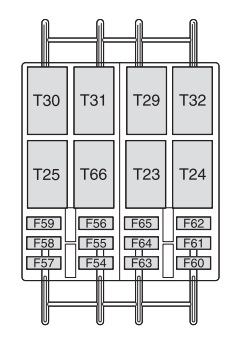

Cutia de siguranțe opțională – descrierea releelor fiat ducato
Atribuirea siguranțelor în cutia de siguranțe opțională
| Număr | Ampere [A] | Descriere |
|---|---|---|
| F54 | – | – |
| F55 | 15 | Scaune încălzite |
| F56 | 15 | Priză de alimentare partea pasagerului spate |
| F57 | 10 | Încălzitor suplimentar sub scaun |
| F58 | 10 | Geam spate încălzit stânga |
| F59 | 7,5 | Geam spate încălzit dreapta |
| F60 | – | – |
| F61 | – | – |
| F62 | – | – |
| F63 | 10 | Control suplimentar al încălzitorului pasagerului |
| F64 | – | – |
| F65 | 30 | Ventilator suplimentar al încălzitorului pasagerului |
