Fiat Doblo Combi/Cargo (2014-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Doblo Combi/Cargo (2014-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Doblo Combi/Cargo facelift (2014-2016) – schema bloc siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Doblo Combi/Cargo (2014-2016) este siguranța F3 în blocul siguranțe din habitaclu.

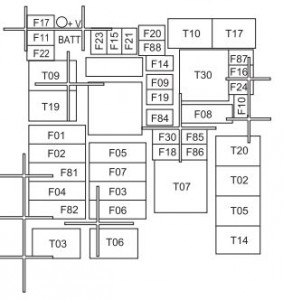

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| BCM – unitate control computer bord | F01 | 60 |
| Ridicător geam spate; Cutie manuală partea șoferului. | F02 | 20 |
| Cheie aprindere | F03 | 20 |
| BSM Controler sistem frâne (electropompă) | F04 | 40 |
| Încălzitor suplimentar PTC2 (motoare Diesel). | F05 | 50 |
| Ventilator radiator (viteză mică). | F06 | 30 |
| Ventilator radiator (viteză mare, 187/300/350 W). | F07 | 40 |
| Ventilator radiator (viteză mare, 500 W). | F07 | 60 |
| Ventilator habitaclu | F08 | 40 |
| Comutator la distanță pentru deschiderea ușilor batante (versiune Cargo). | F09 | 10 |
| Claxon monotonic | F10 | 10 |
| Sarcini secundare ale sistemului de control motor | F11 | 10 |
| Faruri de întâlnire | F14 | 15 |
| Încălzitor suplimentar PTC1 (motoare diesel) | F15 | 30 |
| ECM Unitate control motor; Releu gestionare aprindere 1
cu sistem Start & Stop |
F 16 | 7,5 |
| ECM Controler motor (alimentare)(1.3 Multijet Euro 4, 1.4 BZ,
1.6 Multijet – 2.0 JTD). |
F17 | 10 |
| ECM Unitate de control motor; releu principal de gestionare a sistemului
de control al motorului |
F18 | 7,5 |
| Compresor aer condiționat | F19 | 7,5 |
| Geam spate încălzit | F20 | 30 |
| Pompă combustibil în rezervor | F21 | 15 |
| Sarcini principale ale sistemului de gestionare a motorului
(1.3 Multijet Euro 4, 1.4) |
F22 | 15 |
| Sarcini principale ale sistemului de gestionare a motorului
(1.3 Multijet Euro/Euro 5, 1.6 Multijet – 2.0 JTD) |
F22 | 20 |
| BSM ECU sistem frânare (unitate control și
unitate electromagnetică). |
F23 | 20 |
| BSM Controler sistem frânare (alimentare și cheie);
Senzor unghi de direcție. |
F24 | 5 |
| Proiectoare de ceață | F30 | 15 |
| Unitate control încălzire preliminară a bujiilor incandescente.
(1.3 Multijet Euro 4, 1.3 Multijet Euro 5, 1.6 Multijet – 2.0 JTD Euro 4 – Euro 5) |
F81 | 60 |
| Ridicător geam spate partea pasagerului (versiuni Doblò/Doblò Combi
cu cutie manuală). |
F82 | 20 |
| Pompă spălător faruri | F83 | 20 |
| Priză alimentare spate | F85 | 15 |
| Priză alimentare în habitaclu | F86 | 15 |
| IBS; Senzor stare încărcare baterie
pentru sistem Start & Stop. |
F87 | 5 |
| Dezghețare oglinzi laterale | F88 | 7,5 |

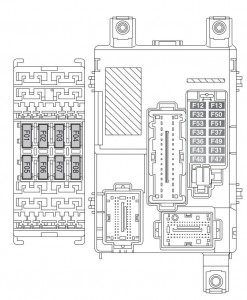

Bloc siguranțe în habitaclu
| Descriere | Nr | Amperi [A] |
| Scaun șofer încălzit | F1 | 10 |
| Scaun pasager încălzit | F2 | 10 |
| Brichetă | F3 | 15 |
| A treia priză de alimentare pe bord. | F4 | 20 |
| Geam spate electric partea șoferului. | F5 | 20 |
| Geam spate electric partea pasagerului. | F6 | 20 |
| Far faruri de întâlnire dreapta | F12 | 7,5 |
| Lumină de cortizie față;Lumină de cortizie spate;
Lumini pe storurile parasolare; Lumini de contur ale ușilor; Iluminare portbagaj. |
F32 | 7,5 |
| Panou instrumente | F53 | 5 |
| Motoare încuietori uși;Motoare ale actuatorului încuietorii centrale;
Motor de deblocare al hayonului spate. |
F38 | 20 |
| Alimentare + baterie pentru priza diagnostică EOBD,
radio, modul control monitorizare a presiunii în pneuri. |
F36 | 10 |
| Pompă spălător parbriz față/spate | F43 | 15 |
| Motor electric al geamului în compartiment motor ușă față partea pasagerului. | F48 | 20 |
| Faruri de întâlnire stânga; Reglare far. | F13 | 7,5 |
| Sistem airbag; Modul control. | F50 | 7,5 |
| Int. putere întrerupător pedala frânei; Întrerupător pedala ambreiaj;
Încălzire habitaclu; Controler convergență Blue&Me™; Configurare sistem audio. |
F51 | 7,5 |
| Int. alimentare panou instrumente; Întrerupător pedala frânei;
A treia lumină de stop. |
F37 | 5 |
| Int. alimentare lumini panou control; Controler parcare;
Controler senzor presiune pneuri; Motor oglindă laterală electrică; Senzor ploaie; Unitate control electrică superioară; Priză infotainment My-port. |
F49 | 5 |
| Int. alimentare bobine relee bloc siguranțe motor și bobine
relee computer caroserie. |
F31 | 5 |
| Motor electric al geamului în compartiment motor ușă față partea șoferului. | F47 | 20 |
| Priză spate | F94 | 15 |
| Brichetă; Priză în habitaclu. | F95 | 15 |
| Brichetă; Priză în habitaclu. | F96 | 15 |
| Scaun șofer încălzit | F97 | 10 |
| Scaun pasager încălzit | F98 | 10 |
