Fiat Doblo restyling (2004-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Doblo restyling (2004-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Doblo facelift – schema siguranțelor
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Doblo facelift (2004-2016) este siguranța F44 în bloc siguranțe.

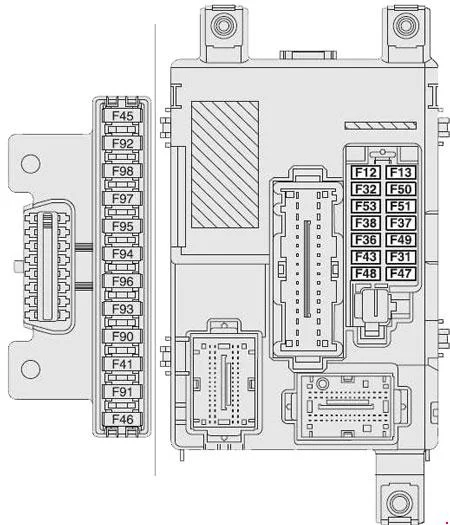

Bloc siguranțe sub bord
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 10 |
| Faruri de întâlnire stânga | F13 | 10 |
| Portbagaj | F42 | 10 |
| Faruri de urgență | F53 | 10 |
| Proiectoare de ceață față | F30 | 15 |
| Iluminare instrumente pe bord | F51 | 7,5 |
| Sistem de iluminare | F32 | 15 |
| Iluminare plafon | F42 | 10 |
| Panou instrumente și indicatoare de avertizare (comutator aprindere alimentat). | F37 | 10 |
| Panou instrumente și indicatoare de avertizare (alimentate la baterie). | F53 | 10 |
| Lumină de marșarier | F31 | 7,5 |
| Lumină de stop | F37 | 10 |
| Iluminare număr de înmatriculare | F51 | 7,5 |
| Lumină de stop suplimentară (al treilea far de stop) | F37 | 10 |
| Brichetă | F44 | 20 |
| Sistem airbag | F50 | 7,5 |
| Geam electric față dreapta | F48 | 20 |
| Geam electric față stânga | F47 | 20 |
| Sistem închidere uși | F38 | 20 |
| Unitate de control ABS (întrerupător aprindere alimentat). | F42 | 7,5 |
| Climatizare manuală permite controlul | F31 | 7,5 |
| Reglare faruri față | F13 | 10 |
| Geam spate încălzit | F40 | 30 |
| Pompă ștergătoare parbriz față și spate | F43 | 30 |
| Priză de alimentare suplimentară | F44 | 20 |
| Scaune încălzite | F45 | 15 |
| + 30 servicii (audio, telefon mobil, priză diagnostic). | F39 | 10 |
| +15 servicii (audio, telefon mobil, iluminare control bord,
oglinzi electrice, remorcă, iluminare control scaune încălzite). |
F49 | 7,5 |
| Oglinzi retrovizoare încălzite | F41 | 7,5 |
| Releu sistem pompă | F31 | 7,5 |
| Releu sistem ventilator încălzire habitaclu. | F31 | 7,5 |
| Releu dezactivare semnal acustic centură de siguranță. | F49 | 7,5 |
| Perii ștergător parbriz | F43 | 30 |
| Ștergător parbriz spate | F52 | 15 |
| Sistem subwoofer | F39 | 15 |
| Rezervă | F35 | – |
| Rezervă | F33 | – |
| Rezervă | F34 | – |
| Rezervă | F46 | – |

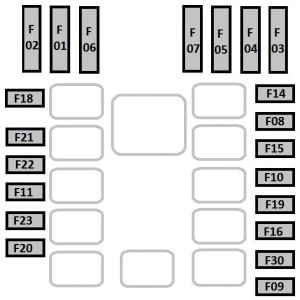

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Faruri de drum dreapta | F14 | 10 |
| Faruri de drum stânga | F15 | 10 |
| Proiectoare de ceață față | F30 | 15 |
| Alimentare modul control bord:funcții opționale | F02MAXI | 40 |
| Alimentare modul control bord:funcții standard | F01MAXI | 70 |
| Putere ABS (pompă) | F04MAXI | 40 |
| Bobine de aprindere | F22 | 20 |
| Sarcini secundare ale sistemului de control motor | F11 | 15 |
| Modul control motor (+ baterie) | F18 | 7,5 |
| Modul control motor (putere) | F17 | 10 |
| Modul control motor (alimentat de întrerupătorul de aprindere) | F 16 | 7,5 |
| Modul control bujii incandescente | F11 | 15 |
| Claxon | F10 | 15 |
| Cheie aprindere | F03MAXI | 20 |
| Compresor climatizare manuală | F19 | 7,5 |
| Electrovalvă recirculare vapori benzină | F11 | 15 |
| Generator turometru | F11 | 15 |
| Injectoare | F22 | 20 |
| Ventilator radiator viteză unică | F06MAXI | 30 |
| Pompă combustibil | F22 | 20 |
| Pompă combustibil | F21 | 15 |
| Putere ABS (valvă) | F05MAXI | 30 |
| Prima viteză ventilator radiator (versiuni cu climatizare manuală) | F06MAXI | 30 |
| Prima viteză ventilator radiator (versiuni 1.3-1.9 Multijet) | F06MAXI | 40 |
| A doua viteză ventilator radiator (versiuni 1,4 – 1,6 cu climatizare manuală) | F07MAXI | 60 |
| A doua viteză ventilator radiator (versiuni 1.3-1.9 Multijet) | F07MAXI | 40 |
| Senzori lambda (senzori de oxigen) | F11 | 15 |
| Releu sistem răcire motor | F18 | 7,5 |
| Releu sistem răcire motor | F16 | 7,5 |
| Ventilator habitaclu | F08 | 30 |
| Rezervă | F09 | – |
| Rezervă | F23 | – |
