Fiat Linea restyling (2013-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutia de siguranțe a Fiat Linea restyling (2013-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Linea facelift (2013-2016) – schema siguranței
Anul producției: 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Fiat Linea facelift este siguranța F44 în bloc siguranțe pe bord.

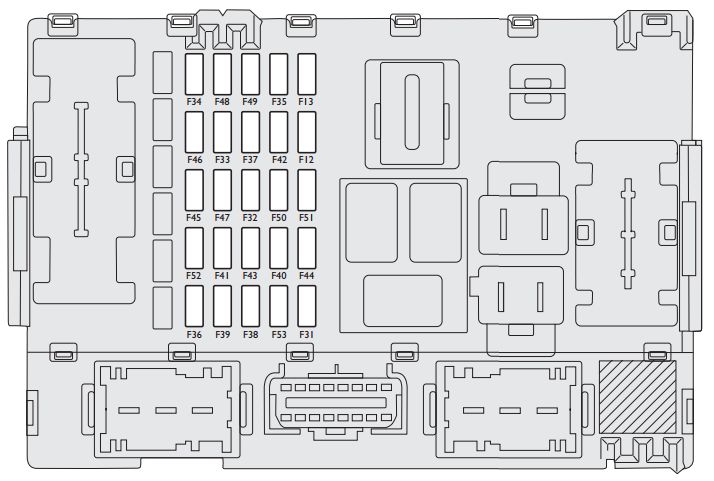

Bloc siguranțe pe bord
| Descriere | Nr | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 7,5 |
| Far de întâlnire stânga;Regulator far. | F13 | 7,5 |
| INT/A pentru bobine releu (T08, T17) în bloc siguranțe din compartiment motor și
nod computer caroserie. |
F31 | 7,5 |
| Scaune încălzite | F32 | 15 |
| Control ridicare geam (motor geam scaun spate stânga). | F33 | 20 |
| Control ridicare geam (motor geam scaun spate dreapta). | F34 | 20 |
| +15 lumini marș înapoi;Control lumini frână NC;
Debitmetru; Încălzitor pre-bujii; Senzor prezență apă în motorină; Generator viteză. |
F35 | 7,5 |
| Unitate control electric geam (+30 pentru electronica). | F36 | 7,5 |
| +15 panou control;Fără control lumini frână. | F37 | 7,5 |
| Nod computer caroserie | F38 | 20 |
| Nod radio, nod climatizare;Nod Blue & Me. | F39 | 10 |
| Geam spate încălzit | F40 | 30 |
| Dezghețători oglinzi | F41 | 7,5 |
| Control ștergător față (pompă bidirecțională). | F43 | 20 |
| Brichetă sau priză electrică | F44 | 15 |
| Actuator blocare portbagaj | F45 | 10 |
| Grup electric geam (motor geam față partea șoferului). | F47 | 20 |
| Geam electric (motor geam față partea pasagerului). | F48 | 20 |
| +15 control iluminare: radio pe volan,
panouri de control, oglinzi electrice, control geam, oglindă cromată, senzor ploaie. |
F49 | 7,5 |
| +15 pilot automat;Loc pentru radio;
Loc pentru Blue & Me; Senzori parcare; Nod sistem climatizare. |
F51 | 7,5 |
| Geam electric; Motor reglare scaun șofer. | F52 | 15 |
| Calculator bord; Nod bord. | F53 | 7,5 |

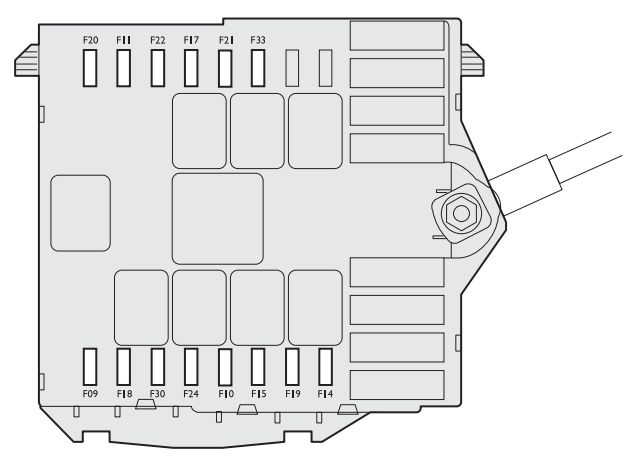

Bloc siguranțe în compartiment motor
| Descriere | Nr | Amperaj [A] |
| Claxon | F10 | 10 |
| Far de drum drept | F14 | 7,5 |
| Far stâng | F15 | 7,5 |
| Compresor climatizare | F19 | 7,5 |
| Pompă combustibil | F21 | 15 |
| Motor ștergător față | F23 | 20 |
| Gol | F24 | – |
| Proiectoare de ceață | F30 | 15 |
