Fiat Ducato BASE CAMPER (2014-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Ducato BASE CAMPER (2014-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Fiat Ducato BASE CAMPER (2014-2016) – schema bloc siguranțe
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Ducato BASE CAMPER (2014-2016) este siguranța F15 în bloc siguranțe din compartiment motor.
Bloc siguranțe pe bord
| Descriere | Nr | Amp [A] |
| Faruri de întâlnire dreapta | F12 | 7,5 |
| Far de întâlnire stânga | F13 | 7,5 |
| Releu al modulului de control al compartimentului motor;Releu al modulului de control pe bord
(+ cheie). |
F31 | 5 |
| Iluminare a luminilor de citire în partea pasagerului(+ baterie) | F32 | 7,5 |
| Senzor de monitorizare a bateriei pentru versiunea Start&Stop(+ baterie) | F33 | 7,5 |
| Iluminare interioară a minibusului(urgență). | F34 | 7,5 |
| Radio;Climatizare;
Alarmă; Tahograf; Control deconectare baterie; Timer Webasto (+ baterie). |
F36 | 10 |
| Control lumină frână (principală);A treia lumină de stop;
Bord (+ cheie). |
F37 | 7,5 |
| Închidere uși (+ baterie) | F38 | 20 |
| Ștergător parbriz (buton +) | F43 | 20 |
| Geam electric partea șoferului | F47 | 20 |
| Geam electric partea pasagerului | F48 | 20 |
| Control senzori parcare;Radio;
Control volan; Panou control central; Panou control stânga; Panou auxiliar; Control deblocare baterie (+ cheie). |
F49 | 5 |
| Climatizare;Control servodirecție;
Lumini marșarier; Senzor apă în filtru motorină; Debitmetru; Tahograf (+ cheie). |
F51 | 5 |
| Tablou bord (+ baterie) | F53 | 7,5 |
| Gol | F89 | – |
| Faruri de drum stânga | F90 | 7,5 |
| Faruri de drum dreapta | F91 | 7,5 |
| Proiectoare de ceață stânga | F92 | 7,5 |
| Proiectoare de ceață dreapta | F93 | 7,5 |
Bloc siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Cheie de aprindere (+ baterie) | F03 | 30 |
| Filtru încălzit | F04 | 40 |
| Evaporator pentru ventilarea motorului, partea pasagerului Puma cu Webasto;
Pompă robotizată a cutiei de viteze (+ baterie). |
F05 | 20/50 |
| Ventilator de răcire motor la viteză mare (+ baterie) | F06 | 40* 60 |
| Ventilator de răcire motor la viteză mică (+ baterie) | F07 | 40/50/60 |
| Ventilator compartiment motor (+ cheie) | F08 | 40 |
| Priză alimentare spate (+ baterie) | F09 | 15 |
| Claxon | F10 | 15 |
| Priză alimentare (+ baterie) | F14 | 15 |
| Brichetă (+ baterie) | F15 | 15 |
| Modul control al grupului propulsor; cutie automată
(+ baterie). |
F18 | 7,5 |
| Compresor aer condiționat | F19 | 7,5 |
| Ștergător parbriz | F20 | 30 |
| Panou control auxiliar pentru mișcarea și plierea oglinzii (+ cheie). | F24 | 7,5 |
| Oglinzi încălzite | F30 | 15 |

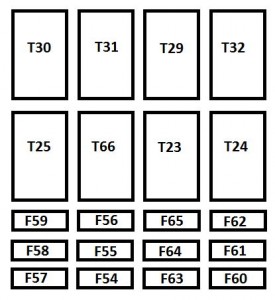

Bloc siguranțe opțional pe montantul central drept
| Descriere | Nr | Amp [A] |
| Neutilizat | F54 | – |
| Scaune încălzite | F55 | 15 |
| Priză de alimentare pasager spate | F56 | 15 |
| Încălzitor suplimentar sub scaun | F57 | 10 |
| Geam spate încălzit stânga | F58 | 15 |
| Geam spate încălzit dreapta | F59 | 15 |
| Neutilizat | F60 | – |
| Neutilizat | F61 | – |
| Neutilizat | F62 | – |
| Control suplimentar încălzitor pasager | F63 | 10 |
| Neutilizat | F64 | – |
| Ventilator suplimentar încălzitor pasager | F65 | 30 |
