BMW X5 E53 (2000-2006) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a BMW X5 (E53) 2000-2006, vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
BMW X5 E53 (2000-2006) – schema bloc siguranțe
BMW X5 este un crossover produs din 1999. Tipul E53 este prima generație a acestei mașini și prima în această clasă de la BMW. Un fapt interesant este că, din punct de vedere stilistic, BMW X5 inițial se inspira din seria 5, în timp ce din punct de vedere tehnologic din Land Rover (marca aparținea atunci BMW).
Anul producției: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Siguranță Brichetă (priză de alimentare) în BMW X5 E70 este siguranța F25 și F33 în blocul siguranțe din compartimentul portbagajului.

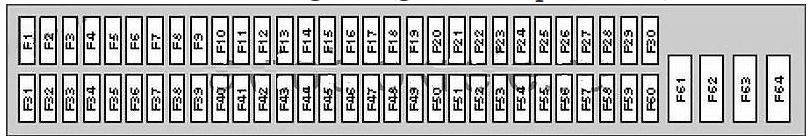

Schema bloc siguranțe bord
Se află sub compartimentul portbagajului.
| Nr | Amperi [A] | Descriere |
|---|---|---|
| F1 | 5A | Conexiune bus date; Bord. |
| F2 | 5A | Modul control faruri |
| F3 | 5A | Încălzire; Climatizare (AC) (până la 02/01) |
| F4 | 5A | Releu bobină de aprindere |
| F5 | 7,5A | Alternator; Senzor nivel ulei motor;
Motor ventilator răcire bord cutia de siguranțe/plăcuță releu. |
| F6 | 5A | Oglindă retrovizoare interioară, Modul control sistem asistență
parcare (până la 02/04), Modul control monitor presiune pneuri. |
| F7 | 5A | Releu bobină de aprindere |
| F8 | 5A | Iluminare instrumente |
| F9 | 5A | Sistem airbag; Comutator poziție pedală frână (BPP);
Modul control faruri. |
| F10 | 15A | Claxon |
| F11 | 5A | Imobilizator |
| F12 | 5A | Iluminare instrumente; Senzor poziție volan. |
| F13 | 5A | Sistem de alertă; Oglindă retrovizoare interioară. |
| F14 | 5A | Modul control multifuncțional 1 |
| F15 | 5A | Modul control monitor presiune pneuri (până la 02/04). |
| F 16 | 5A | Cheie aprindere |
| F17 | 5A | Modul control faruri interioare |
| F18 | – | – |
| F19 | – | – |
| F20 | 30A | Modul control funcție ușă – partea șoferului |
| F21 | 30A | Scaune electrice |
| F22 | – | – |
| F23 | – | – |
| F24 | 30A | Modul control funcție ușă – partea pasagerului |
| F25 | 25A | Priză încărcare, Brichetă |
| F26 | 30A | Releu circuite aprindere principale |
| F27 | 20A | Modul control multifuncțional 1 |
| F28 | 30A | Spălător faruri |
| F29 | 10 A | Sistem airbag |
| F30 | – | – |
| F31 | 5A | Gestionare motor |
| F32 | 5A | Releu al circuitelor de aprindere principale;Modul control multifuncțional 2. |
| F33 | 5A | Brichetă |
| F34 | 7,5A | Geam spate încălzit;Încălzire/climatizare (AC). |
| F35 | – | – |
| F36 | 5A | Priză de încărcare |
| F37 | 5A | Modul control multifuncțional 2 |
| F33 | – | – |
| F39 | 5A | Comutator poziție pedală ambreiaj (CPP),Imobilizator |
| F40 | 30A | Ștergător |
| F41 | 5A | Sistem spălare și ștergător geam spate;Modul control multifuncțional 1. |
| F42 | 5A | Lămpi interioare |
| F43 | 5A | Bord |
| F44 | 5A | Sistem airbag;Scaune electrice. |
| F45 | 5A | Bord |
| F46 | 7,5A | Modul control al cutiei de siguranțe |
| F47 | 25A | Releu al pompei de combustibil (FP) |
| F48 | 7,5A | Încălzire și climatizare (AC) |
| F49 | – | – |
| F50 | – | – |
| F51 | 10 A | Sistem antiblocare roți (ABS);Control motor. |
| F52 | 15A | Conector link date (DLC) (până în 09/00) |
| F53 | 25A | Modul control multifuncțional 2 |
| F54 | 15A | Modul control transmisie (TCM) |
| F55 | 30A | Sistem antiblocare roți (ABS) |
| F56 | – | – |
| F57 | 15A | Modul control suspensii |
| F58 | 20A | Trapă |
| F59 | 20A | Încălzitor suplimentar |
| F60 | 30A | Modul control multifuncțional 1 |
| F61 | 50A | Motor ventilator lichid răcire motor |
| F62 | 50A | Releu pompa de injecție aer secundar (AIR). |
| F63 | 50A | Sistem antiblocare roți (ABS) |
| F64 | 50A | Încălzire și climatizare (AC) |

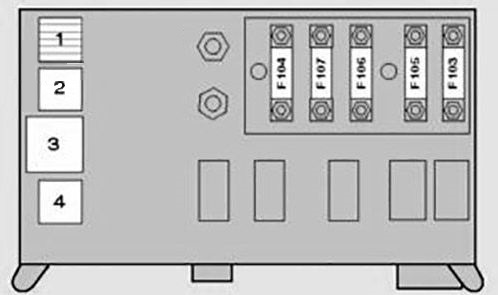

Bloc releu sub compartimentul torpedoului
Se află în spatele cutiei de siguranțe.
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | Releu pompa combustibil – Diesel | |
| 2 | – | |
| 3 | Modul control faruri interioare | |
| 4 | Releu claxon | |
| F103 | – | – |
| F104 | 100A | Bobine de aprindere |
| F105 | 80A | Imobilizator, Comutator aprindere –
4,4 / 4,6 (până la 02/02). |
| F106 | 50A | Cheie aprindere; Modul control faruri. |
| F107 | 50A | Modul control faruri |

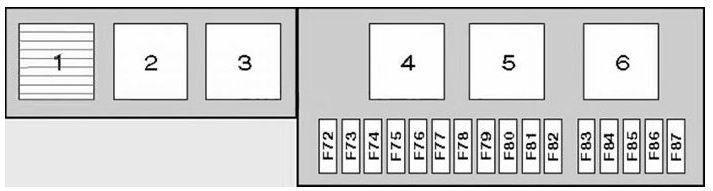

Cutia de siguranțe în portbagaj
| Nr | Amperi [A] | Descriere |
|---|---|---|
| 1 | Releu încălzire scaun – spate | |
| 2 | Releu încălzire geam spate | |
| 3 | Releu modul audio | |
| 4 | Releu deblocare capac portbagaj – inferior. | |
| 5 | Releu reglare scaun, spate | |
| 6 | Releu deblocare capac portbagaj – superior. | |
| F72 | 30A | Sistem audio;Sistem de navigație. |
| F73 | 7,5A | Releu bobine de aprindere |
| F74 | 10 A | Telefon |
| F75 | 5A | Sistem audio;Sistem de navigație. |
| F76 | – | – |
| F77 | 30A | Scaune spate electrice |
| F78 | 20A | Priză pentru remorcă |
| F79 | 7,5A | Modul control suspensii |
| F80 | 20A | Releu bobine de aprindere |
| F81 | 20A | Sistem de spălare și ștergător parbriz geam spate. |
| F82 | – | – |
| F83 | 20A | Priză de încărcare spate |
| F84 | 7,5A | Încuietoare capac portbagaj și uși portbagaj. |
| F85 | 30A | Geam spate încălzit |
| F86 | 5A | Încălzitor suplimentar |
| F87 | 30A | Pompă compresor suspensii |
Unele relee pot fi de asemenea poziționate sub tapițerie, în portbagaj. De exemplu, releul pompei compresorului, releul pompei aerului pneumatic al suspensiilor.

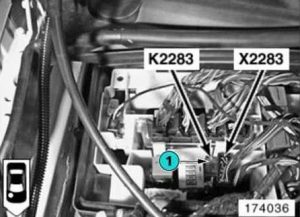

Siguranțe și relee în compartimentul motor
