Fiat 500L (2012-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat 500L (2012-2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat 500L (2012-2016) – schema siguranței
Anul producției: 2012, 2013, 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat 500L este siguranța F85 în bloc siguranțe în compartiment motor.

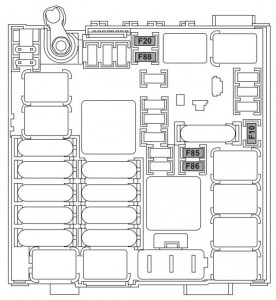

Bloc siguranțe în compartiment motor
Blocul siguranțe se află lângă bateria.
| Descriere | Nr | Amp [A] |
| Claxon | F10 | 15 |
| Geam spate încălzit | F20 | 30 |
| Brichetă / Priză alimentare față | F85 | 15 |
| Priză alimentare în portbagaj | F86 | 15 |
| De-ice oglinzi exterioare | F88 | 7,5 |

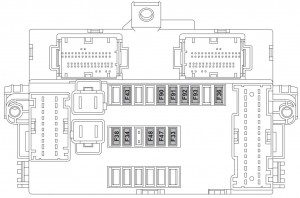

Bloc siguranțe sub bord
| Descriere | Nr | Amp [A] |
| Geam spate electric (partea stângă) | F33 | 20 |
| Geam spate electric (partea dreaptă) | F34 | 20 |
| +30 Radio;
UConnect®; Lumini de poziție spate (dreapta și stânga). |
F36 | 10 |
| Închidere centralizată | F38 | 20 |
| Pompă pulverizator parbriz bidirecțional | F43 | 20 |
| Geam față electric (partea șoferului) | F47 | 20 |
| Geam față electric (partea pasagerului) | f48 | 20 |
| Faruri de drum (partea stângă) | F90 | 7,5 |
| Faruri de drum (partea dreaptă) | F91 | 7,5 |
| Proiector de ceață (partea stângă) | F92 | 7,5 |
| Proiector de ceață (partea dreaptă) | F93 | 7,5 |

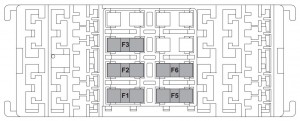

Bloc siguranțe al portbagajului
Unitatea de control se află pe partea stângă a portbagajului.
| Descriere | Nr | Amp [A] |
| Regulator lombar electric al scaunului față | F1 | 15 |
| Încălzitor electric al scaunului față | F2 | 15 |
| Sistem audio | F3 | 20 |
| Perdea parasolar electrică | F5 | 20 |
| Trapă electrică | F6 | 20 |
Poziția cutiei de siguranțe

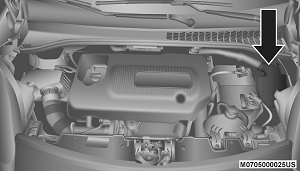

Siguranțe sub capotă
Panoul de distribuție față se află pe partea dreaptă a compartimentului motor, lângă baterie.
Pentru acces, apasă clemele de eliberare și îndepărtează capacul.
Numărul de identificare al componentului electric corespunzător fiecărei siguranțe poate fi găsit pe spatele capacului.

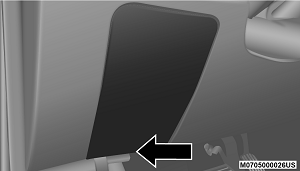

Siguranțe interioare
Panoul de siguranțe interior face parte din modulul control al caroseriei (BCM) și se află în spatele capacului din partea stângă a volanului.

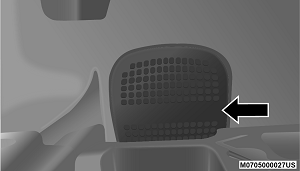

Siguranțe interioare spate
Panoul de siguranțe interior spate se află în spatele capacului pe partea șoferului în partea spate a vehiculului.

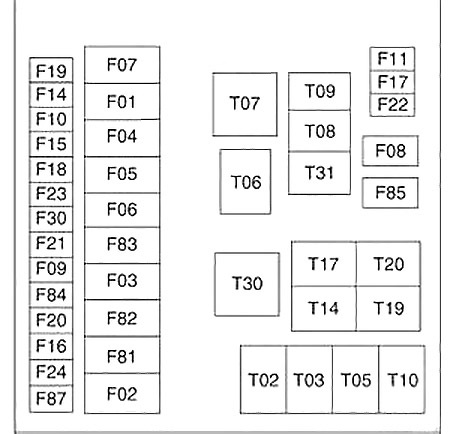

Siguranțe în compartimentul motor
Atribuirea siguranțelor sub capotă (2016)
| Incavo | Siguranță Maxi | Siguranță Mini | Descriere |
|---|---|---|---|
| Incavo | Siguranță Maxi | Siguranță Mini | Descriere |
| F01 | 70 Amp transparent | – | Controler caroserie |
| F02 | 60 Amp albastru | – | Unitate distribuție spate a controlerului caroseriei |
| F03 | 20 A galben | – | Aprindere |
| F04 | 40 A portocaliu | – | Pompă frână antiblocare |
| F05 | 70 Amp transparent | – | Servodirecție electrică |
| F06 | 30 A verde | – | Ventilator radiator — viteză joasă |
| F07 | 50 A roșu | – | Ventilator radiator — viteză mare |
| F08 | 40 A portocaliu | – | Motor ventilator |
| F09 | – | 7,5 A maro | Transmisie (DDCT) |
| F09 | – | 5 A bej | Transmisie (Aisin) |
| F10 | – | 15 A albastru | Claxon |
| F11 | – | 10 A roșu | Sistem transmisie |
| F14 | – | 20 A galben | Presofuzie 115 V |
| F15 | – | 15 A albastru | Transmisie (DDCT) |
| Incavo | Siguranță Maxi | Siguranță Mini | Descriere |
|---|---|---|---|
| F15 | – | 10 A roșu | Transmisie (Aisin) |
| F 16 | – | 7,5 A Maro | Sistem transmisie transmisie |
| F17 | – | 10 A roșu | Sistem transmisie |
| F18 | – | 5 A Bej | Sistem transmisie (Multiair — în funcție de echipare) |
| F19 | – | 7,5 A Maro | Climatizare |
| F20 | – | 30 A verde | Dezumidificator spate |
| F21 | – | 15 A albastru | Pompă combustibil |
| F22 | – | 20 A galben | Sistem transmisie |
| F23 | – | 20 A galben | Electrovalvă aer frâne |
| F30 | – | 5 A Bej | Demaror |
| F81 | 70 Amp transparent | – | PTC (secundar) |
| F82 | 40 A portocaliu | – | Transmisie |
| F83 | 40 A portocaliu | – | PTC (principal) |
| F84 | – | 7,5 A Maro | Transmisie |
| F85 | – | 15 A albastru | Prize curent față 12V |
| F88 | – | 7,5 A Maro | Oglinzi încălzite |

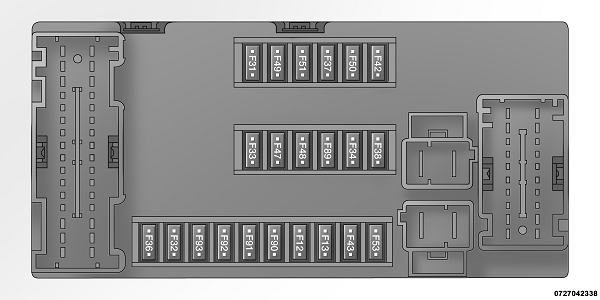

Siguranțe interne
| Incavo | Număr | Siguranță Mini | Descriere |
|---|---|---|---|
| Incavo | Număr | Siguranță Mini | Descriere |
| 1 | F12 | 7,5 A Maro | Faruri de întâlnire dreapta |
| 2 | F32 | 7,5 A Maro | Lumini de cortizie față și spate; Lumini de cortizie în portbagaj și în uși. |
| 3 | F53 | 7,5 A Maro | Nodul panoului de instrumente |
| 4 | F38 | 20 A galben | Închidere centralizată a ușilor |
| 5 | F36 | 15 A albastru | Presă turnare diagnostic; Radio auto; Sistem climatizare; TPMS; Trapă. |
| 6 | F90 | 7,5 A Maro | Far de întâlnire stânga |
| 7 | F91 | 7,5 A Maro | Far de întâlnire dreapta |
| 8 | F92 | 7,5 A Maro | Proiector de ceață stânga |
| 9 | F93 | 7,5 A Maro | Proiector de ceață dreapta |
| 10 | F42 | 5 A Tan | BSM; ESP. |
| Incavo | Număr | Siguranță Mini | Descriere |
|---|---|---|---|
| 11 | F33 | 20 A galben | Geam spate stânga partea pasagerului |
| 12 | F34 | 20 A galben | Geam spate dreapta partea pasagerului |
| 13 | F43 | 20 A galben | Dreptunghi bidirecțional |
| 14 | F48 | 20 A galben | Geam alimentare partea pasagerului |
| 15 | F13 | 7,5 A Maro | Faruri de întâlnire stânga, nivelare faruri |
| 16 | F50 | 7,5 A Maro | Sistem airbag |
| 17 | F51 | 5 A transparent | Comutator radio vehicul; Sistem climatizare; Lumină de stop; Ambreiaj; Marșarier; Trapă; Senzor parcare; Cameră spate. |
| 18 | F37 | 7,5 A Maro | Comutator lumină de stop; Nod bord. |
| 19 | F49 | 5 A transparent | Oglindă exterioară; GPS; Oglindă electrică; Senzor parcare. |
| 20 | F31 | 5 A transparent | Control climatizare; Reglare scaune. |
| 21 | F47 | 20 A galben | Controler alimentare geam |
Alocarea siguranțelor interne spate
| Incavo | Număr | Siguranță Mini | Descriere |
|---|---|---|---|
| 1 | F61 | 15 A albastru | Scaune cu reglaj lombar |
| 2 | F62 | 15 A albastru | Scaune încălzite |
| 3 | F64 | 20 A galben | Sistem audio |
| 4 | F65 | 20 A galben | Jaluzele solare |
| 5 | F66 | 20 A galben | Trapă |
Fiat 500L – schema cutiei de siguranțe
Anul producției: 2017.
Poziția siguranței
Siguranțe sub capotă
Panoul de distribuție față se află pe partea dreaptă a compartimentului motor, lângă baterie.
Pentru acces, apăsați clemele de eliberare și îndepărtați capacul.
Numărul de identificare al elementului electric corespunzător fiecărei siguranțe poate fi găsit pe spatele capacului.
Siguranțe interioare
Panoul cutiei de siguranțe interioare face parte din modulul controler caroserie (BCM) și se află în spatele capacului din partea stângă a volanului.
Siguranțe interioare spate
Panoul cutiei de siguranțe interioare spate se află în spatele capacului pe partea șoferului în partea spate a vehiculului.
Siguranțe în compartiment motor
| Cuib | Siguranță maximă | Mini siguranță | Descriere |
|---|---|---|---|
| Cuib | Siguranță maximă | Mini siguranță | Descriere |
| F01 | 70 Amp Tan | – | Controler caroserie |
| F02 | 60 Amp albastru | – | Unitate distribuție spate controler caroserie |
| F03 | 20 A galben | – | Aprindere |
| F04 | 40 A portocaliu | – | Pompă sistem antiblocare roți (ABS) |
| F05 | 70 Amp Tan | – | Servodirecție electrică |
| F06 | 30 A verde | – | Ventilator radiator — viteză joasă |
| F07 | 50 A roșu | – | Ventilator radiator — viteză mare |
| F08 | 40 A portocaliu | – | Motor ventilator |
| F09 | – | – | Gol |
| F09 | – | 5 A Tan | Cutie (Aisin) |
| F10 | – | 15 A albastru | Claxon |
| F11 | – | 10 A roșu | Transmisie |
| F14 | – | 20 A galben | Priză alimentare 115 V |
| F15 | – | – | Gol |
| Incavo | Siguranță maximă | Mini siguranță | Descriere |
|---|---|---|---|
| F15 | – | 10 A roșu | Cutie automată (Aisin) |
| F 16 | – | 7,5 A Maro | Sistem transmisie cutie |
| F17 | – | 10 A roșu | Sistem transmisie |
| F18 | – | 5 A Bej | Sistem transmisie (Multiair — în funcție de echipare) |
| F19 | – | 7,5 A Maro | Climatizare |
| F20 | – | 30 A verde | Dezumidificator spate |
| F21 | – | 15 A albastru | Pompă combustibil |
| F22 | – | 20 A galben | Sistem transmisie |
| F23 | – | 20 A galben | Electrovalve sistem antiblocare roți (ABS) |
| F30 | – | 5 A transparent | Pompă după demaror |
| F81 | 70 Amp transparent | – | PTC (secundar) |
| F82 | 40 A portocaliu | – | Cutie automată |
| F83 | 40 A portocaliu | – | PTC (principal) |
| F84 | – | 7,5 A Maro | Cutie automată |
| F85 | – | 15 A albastru | Priză alimentare față 12V |
| F88 | – | 7,5 A Maro | Oglinzi încălzite |
Siguranțe interne
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Număr | Mini siguranță | Descriere |
| 1 | F12 | 7,5 A Maro | Faruri de întâlnire dreapta |
| 2 | F32 | 7,5 A Maro | Lumini de cortizie față și spate Lumini de cortizie în portbagaj și în uși |
| 3 | F53 | 7,5 A Maro | Nodul panoului de instrumente |
| 4 | F38 | 20 A galben | Închidere centralizată a ușilor |
| 5 | F36 | 15 A albastru | Priză de diagnoză; Radio auto; Sistem climatizare; TPMS; Trapă. |
| 6 | F90 | 7,5 A Maro | Far de întâlnire stânga |
| 7 | F91 | 7,5 A Maro | Far de întâlnire dreapta |
| 8 | F92 | 7,5 A Maro | Proiector de ceață stânga |
| 9 | F93 | 7,5 A Maro | Proiector de ceață dreapta |
| 10 | F42 | 5 A Bronz | BSM, ESP |
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| 11 | F33 | 20 A galben | Geam spate stânga partea pasagerului |
| 12 | F34 | 20 A galben | Geam spate dreapta partea pasagerului |
| 13 | F43 | 20 A galben | Geam electric bidirecțional |
| 14 | F48 | 20 A galben | Alimentare geam partea pasagerului |
| 15 | F13 | 7,5 A Maro | Faruri de întâlnire stânga, nivelare faruri |
| 16 | F50 | 7,5 A Maro | Sistem airbag |
| 17 | F51 | 5 A Bej | Comutator radio vehicul; Sistem climatizare; Lumină de stop; Ambreiaj; Marșarier; Trapă; Senzor parcare; Cameră spate. |
| 18 | F37 | 7,5 A Maro | Comutator lumină de stop; Nod bord. |
| 19 | F49 | 5 A Bej | Oglindă exterioară; GPS; Oglindă electrică; Senzor parcare. |
| 20 | F31 | 5 A Bej | Control climatizare; Reglare scaune. |
| 21 | F47 | 20 A galben | Alimentare controler geam |
Atribuirea siguranțelor interne spate
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| 1 | F61 | 15 A albastru | Scaune cu reglaj lombar |
| 2 | F62 | 15 A albastru | Scaune încălzite |
| 3 | F64 | 20 A galben | Sistem audio |
| 4 | F65 | 20 A galben | Jaluzele parasolare |
| 5 | F66 | 20 A galben | Trapă |
Fiat 500L – schema cutiei de siguranțe
Anul producției: 2018, 2019.
Poziția siguranței
Siguranțe sub capotă
Modulul de distribuție față se află pe partea dreaptă a compartimentului motor, lângă baterie.
Pentru acces, apăsați clemele de eliberare și îndepărtați capacul.
Numărul identificativ al elementului electric corespunzător fiecărei siguranțe poate fi găsit pe spatele capacului.
Siguranțe interne
Panoul de siguranțe intern face parte din modul control caroserie (BCM) și se află în spatele capacului din partea stângă a volanului.
Siguranțe interne spate
Panoul de siguranțe intern spate se află în spatele capacului pe partea șoferului în partea spate a vehiculului.
Siguranțe în compartiment motor
| Incavo | Siguranță maximă | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Siguranță maximă | Mini siguranță | Descriere |
| F01 | 70 Amp Tan | – | Controler caroserie |
| F02 | 60 Amp blu | – | Modul distribuție spate controler caroserie |
| F03 | 20 A galben | – | Aprindere |
| F04 | 40 A portocaliu | – | Pompă sistem antiblocare roți (ABS) |
| F05 | 70 Amp Tan | – | Servodirecție electrică |
| F06 | 30 A verde | – | Ventilator radiator — viteză mică |
| F07 | 50 A roșu | – | Ventilator radiator — viteză mare |
| F08 | 40 A portocaliu | – | Motor ventilator |
| F09 | – | 7,5 A Maro | Cutie (Aisin) |
| F10 | – | 15 A albastru | Claxon |
| F11 | – | 10 A roșu | Transmisie |
| F14 | – | 20 A galben | La 115 V |
| F15 | – | – | Neutilizat |
| Incavo | Siguranță maximă | Mini siguranță | Descriere |
|---|---|---|---|
| F15 | – | 10 A roșu | Cutie automată (Aisin) |
| F 16 | – | 7,5 A Maro | Sistem transmisie cutie |
| F17 | – | 10 A roșu | Sistem transmisie |
| F18 | – | 5 A Bej | Sistem transmisie (Multiair — în funcție de echipare) |
| F19 | – | 7,5 A Maro | Climatizare |
| F20 | – | 30 A verde | Spălător lunetă spate |
| F21 | – | 15 A albastru | Pompă combustibil |
| F22 | – | 20 A galben | Sistem transmisie |
| F23 | – | 20 A galben | Electrovalve frâne antiblocare |
| F30 | – | 5 A Bej | Demaror |
| F81 | 70 Amp Bej | – | PTC (secundar) |
| F83 | 40 A portocaliu | – | PTC (principal) |
| F85 | – | 15 A albastru | Prize alimentare față 12V |
| F86 | – | 7,5 A Maro | Prize încărcare USB |
| F88 | – | 7,5 A Maro | Oglinzi încălzite |
Siguranțe interne
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| Incavo | Număr | Mini siguranță | Descriere |
| 1 | F12 | 7,5 A Maro | Faruri de întâlnire dreapta |
| 2 | F32 | 7,5 A Maro | Lumini de cortizie față și spate; Lumini de cortizie în portbagaj și în uși. |
| 3 | F53 | 7,5 A Maro | Nodul panoului de instrumente |
| 4 | F38 | 20 A galben | Închidere centralizată a ușilor |
| 5 | F36 | 15 A albastru | Priză diagnostic; Radio auto; Sistem climatizare; TPMS; Trapă. |
| 6 | F90 | 7,5 A Maro | Far de întâlnire stânga |
| 7 | F91 | 7,5 A Maro | Far de întâlnire dreapta |
| 8 | F92 | 7,5 A Maro | Proiector de ceață stânga |
| 9 | F93 | 7,5 A Maro | Proiector de ceață dreapta |
| 10 | F42 | 5 A Bej | BSM, ESP |
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| 11 | F33 | 20 A galben | Geam spate stânga partea pasagerului |
| 12 | F34 | 20 A galben | Geam spate dreapta partea pasagerului |
| 13 | F43 | 20 A galben | Subpanou bidirecțional |
| 14 | F48 | 20 A galben | Geam partea pasagerului |
| 15 | F13 | 7,5 A Maro | Faruri de întâlnire stânga; Reglare faruri. |
| 16 | F50 | 7,5 A Maro | Sistem airbag |
| 17 | F51 | 5 A Bej | Comutator radio vehicul; Sistem climatizare; Lumină de stop; Ambreiaj; Marșarier; Trapă; Senzor parcare; Cameră spate. |
| 18 | F37 | 7,5 A Maro | Comutator lumină de stop; Nod bord. |
| 19 | F49 | 5 A Bej | Oglindă exterioară; GPS; Oglindă electrică; Senzor parcare. |
| 20 | F31 | 5 A Bej | Control climatizare; Reglare scaune. |
| 21 | F47 | 20 A galben | Controler alimentare geam |
Atribuirea siguranțelor interne spate
| Incavo | Număr | Mini siguranță | Descriere |
|---|---|---|---|
| 1 | F61 | 15 A albastru | Scaune cu reglare lombară |
| 2 | F62 | 15 A albastru | Scaune încălzite |
| 3 | F64 | 20 A galben | Sistem audio |
| 4 | F65 | 20 A galben | Perdele parasolare |
| 5 | F66 | 20 A galben | Trapă |
Fiat 500L – schema cutiei de siguranțe
Anul producției: 2020.
Cutia de siguranțe în compartiment motor
Unitatea de distribuție față se află pe partea dreaptă a compartimentului motor, lângă baterie. Pentru a accesa siguranțele, apasă clemele de eliberare și îndepărtează capacul.
Unitate de distribuție față
Numărul de identificare al elementului electric corespunzător fiecărei siguranțe poate fi găsit pe partea din spate a capacului.
| Incavo | Siguranță maximă | Mini siguranțe | Descriere |
| Incavo | Siguranță maximă | Mini siguranțe | Descriere |
| F01 | 70 Amp Tan | – | Controler caroserie |
| F02 | 60 Amp albastru | – | Unitate distribuție spate controler caroserie |
| F03 | 20 A galben | – | Aprindere |
| F04 | 40 A portocaliu | – | Pompă frână antiblocare |
| F05 | 70 Amp Tan | – | Servodirecție electrică |
| F06 | 30 A verde | – | Ventilator radiator – viteză joasă |
| F07 | 50 A roșu | – | Ventilator radiator – viteză mare |
| F08 | 40 A portocaliu | – | Motor ventilator |
| F09 | – | 7,5 A Maro | Transmisie (Aisin) |
| F10 | – | 15 A albastru | Claxon |
| F11 | – | 10 A roșu | Sistem transmisie |
| F15 | – | 10 A roșu | Transmisie (Aisin) |
| Incavo | Siguranță maximă | Mini siguranțe | Descriere |
| F 16 | – | 7,5 A Maro | Sistem transmisie cutia de schimbări |
| F17 | – | 10 A roșu | Sistem transmisie |
| F18 | – | 5 A Tan | Sistem transmisie (Multi-Air – în funcție de echipare) |
| F19 | – | 7,5 A Maro | Climatizare |
| F20 | – | 30 A verde | Dezghețare spate |
| F21 | – | 15 A albastru | Pompă combustibil |
| F22 | – | 20 A galben | Sistem transmisie |
| F23 | – | 20 A galben | Electrovalve frâne |
| F30 | – | 5 A Tan | După activarea pompei |
| F81 | 70 Amp Tan | – | PTC (secundar) |
| F83 | 40 A portocaliu | – | PTC (principal) |
| F85 | – | 15 A albastru | Prize alimentare față 12 V |
| F86 | – | 7,5 A Maro | Prize încărcare USB |
| F88 | – | 7,5 A Maro | Oglinzi încălzite |
Siguranțe interne
Cutia de siguranțe internă face parte din modul controler caroserie (BCM) și se află pe partea șoferului sub bord. Pentru a accesa siguranțele, trageți capacul.
Panou interior cutie de siguranțe
Pozițiile locașurilor panoului cutiei de siguranțe
| Incavo | Număr siguranță vehicul | Mini siguranță | Descriere |
| Incavo | Număr siguranță vehicul | Mini siguranță | Descriere |
| 1 | F12 | 7,5 A Maro | Fascicul mort dreapta |
| 2 | F32 | 7,5 A Maro | Iluminare interioară față și spate Lumini în portbagaj și în uși |
| 3 | F53 | 7,5 A Maro | Nodul panoului de instrumente |
| 4 | F38 | 20 A galben | Închidere centralizată a ușilor |
| 5 | F36 | 15 A albastru | Priză de diagnoză, radio auto, sistem climatizare, TPMS, trapă |
| 6 | F90 | 7,5 A Maro | Faruri de întâlnire stânga |
| 7 | F91 | 7,5 A Maro | Faruri de întâlnire dreapta |
| 8 | F92 | 7,5 A Maro | Proiectoare de ceață stânga |
| 9 | F93 | 7,5 A Maro | Proiectoare de ceață dreapta |
| 10 | F42 | 5 A Tan | BSM, ESP |
| Incavo | Număr siguranță vehicul | Mini siguranță | Descriere |
| 11 | F33 | 20 A galben | Geam scaun spate stânga |
| 12 | F34 | 20 A galben | Geam scaun spate dreapta |
| 13 | F43 | 20 A galben | Dreptunghi bidirecțional |
| 14 | F48 | 20 A galben | Geam alimentare partea pasagerului |
| 15 | F13 | 7,5 A Maro | Faruri de întâlnire stânga, reglaj faruri |
| 16 | F50 | 7,5 A Maro | Sistem airbag |
| 17 | F51 | 5 A Bej | Comutator radio vehicul, sistem de control climatizare, lumină de stop, marșarier, trapă, senzor parcare, cameră spate |
| 18 | F37 | 7,5 A Maro | Comutator lumină de stop, nod bord |
| 19 | F49 | 5 A Bej | Oglindă exterioară, GPS, oglindă electrică, senzor parcare |
| 20 | F31 | 5 A Bej | Control climatizare, reglaj scaune |
| 21 | F47 | 20 A galben | Geam alimentare partea șoferului |
Siguranțe interne spate
Panoul intern al siguranțelor spate se află pe partea șoferului în compartimentul spate. Pentru a accesa siguranțele, trageți capacul.
Panou siguranțe spate
| Incavo | Număr siguranță vehicul | Mini siguranță | Descriere |
| 1 | F61 | 15 A albastru | Scaune cu reglare lombară |
| 2 | F62 | 15 A albastru | Scaune încălzite |
| 3 | F64 | 20 A galben | Sistem audio |
| 4 | F65 | 20 A galben | Perdele parasolare |
| 5 | F66 | 20 A galben | Trapă |
