Fiat Doblo Panorama (2014-2016) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Fiat Doblo Panorama (2014-2016), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Fiat Doblo Panorama (2014-2016) – schema siguranței
Anul producției: 2014, 2015, 2016.
Siguranță brichetă (priză de alimentare) în Fiat Doblo Panorama (2014-2016) este siguranța F3 în cutia de siguranțe din habitaclu.

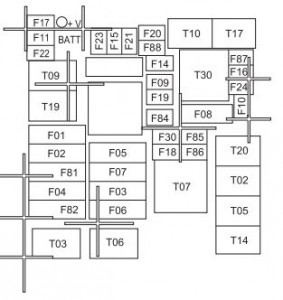

Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Comutator la distanță pentru deschiderea ușilor batante (versiunea Cargo). | F09 | 10 |
| Claxon monotonic | F10 | 10 |
| Faruri de întâlnire | F14 | 15 |
| Geam spate încălzit | F20 | 30 |
| Proiectoare de ceață | F30 | 15 |
| Priză alimentare spate | F85 | 15 |
| Priză alimentare în habitaclu | F86 | 15 |

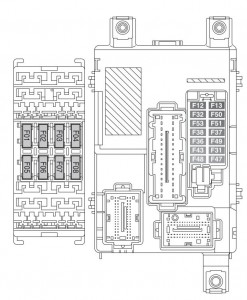

Cutii de siguranțe în habitaclu
| Descriere | Nr | Amp [A] |
| Motoare blocare uși;Motoare ale actuatorului blocării morții;
Motor de deblocare al hayonului spate. |
F38 | 20 |
| Alimentare + baterie pentru priza diagnostică EOBD,
radio, unitate de control monitorizare a presiunii în pneuri. |
F36 | 10 |
| Pompă ștergător față și spate | F43 | 15 |
| Motor electric al ridicătorului geamurilor în ușile față partea pasagerului. | F48 | 20 |
| Far de întâlnire stânga;Reglaj far. | F13 | 7,5 |
| Motor electric al ridicătorului geamurilor în ușile față partea șoferului. | F47 | 20 |
| Scaun încălzit șofer | F1 | 10 |
| Scaun încălzit pasager | F2 | 10 |
| Brichetă | F3 | 15 |
| A treia priză de alimentare pe bord | F4 | 20 |
| Geam spate electric partea șoferului. | F5 | 20 |
| Geam spate electric partea pasagerului. | F6 | 20 |
