Abarth Grande Punto (2007-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Abarth Grande Punto 2007-2010, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Abarth Grande Punto (2007-2010) – schema siguranțelor
Anul producției: 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Abarth Grande Punto (2007-2010) este siguranța 31 în cutia de siguranțe.
Cutia de siguranțe pe bord
| Descriere | Nr | Amp [A] |
| Gol | 01 | – |
| Panou instrumente Power + baterie;
Priză diagnostic EOBD. |
02 | 10 |
| Sistem audio Power + baterie,
Unitate control vivavoce cu recunoaștere vocală și tehnologie Bluetooth®; Unitate control pentru sistem audio Hi-Fi. |
03 | 15 |
| Comutator alimentare + baterie | 04 | 7,5 |
| Puterea pompei ștergătorului față și spate | 05 | 20 |
| Alimentare pentru actuatorul hayonului spate | 05 | 15 |
| Alimentare pentru actuatoarele motorului încuietorii ușilor;
Actuatoare motor încuietoare siguranță. |
07 | 20 |
| Gol | 08 | – |
| Alimentare lumină de citit față,
lumină de citit spate, lumină portbagaj, lumină cușetă, lumină suplimentară. |
09 | 10 |
| Controler asistență electrică
la direcție Power + cu cheie. |
10 | 7,5 |
| Power + cheie pe panoul instrumentelor;
Comutator pedală frână (circuit control lumini stop); Comutator pedală ambreiaj |
11 | 7,5 |
| Controler sistem frânare Power + cu cheie;
Sistem VDC; Comutator pedală frână. |
12 | 7,5 |
| Unitate control cheie sistem
de airbag Power+ |
13 | 10 |
| Iluminare butoane laterale alimentare + buton;
Semnalizatoare pe volan; Panou central butoane (control ASR și LED) |
14 | 7,5 |
| Iluminare panou butoane Power + pe lampă plafonieră;
panou butoane încălzire scaune față (control sistem și LED); Senzor ploaie. |
14 | 7,5 |
| Buton Power + unitate control trapă;
Unitate control senzor presiune pneuri; Unitate control vivavoce cu recunoaștere vocală și tehnologie Bluetooth®; Unitate control sistem senzori parcare. |
14 | 7,5 |

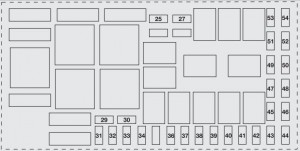

Cutia de siguranțe în compartiment motor
| Descriere | Nr | Amp [A] |
| Alimentare + baterie sistem frâne
(electrovalve electromagnetice) |
53 | 30 |
| Putere faruri de întâlnire stânga;
Dispozitiv reglare faruri. |
38 | 10 |
| Putere faruri de întâlnire dreapta | 39 | 10 |
| Putere faruri de drum stânga | 40 | 10 |
| Putere far de drum dreapta | 41 | 10 |
| Unitate control motor Power + | 47 | 7,5 |
| Radiator compartiment pasageri Power + cheie;
Unitate control electronică geam partea șoferului; Oglinzi laterale electrice; Lumină marșarier (versiune 1.4 8v Dualogic) |
48 | 7,5 |
| Gol | 46 | – |
| Putere pentru sarcini suplimentare sistem diagnosticare motor | 34 | 15 |
| Putere pentru sarcini de bază sistem diagnosticare motor
(bobine de aprindere, injectoare, unitate control motor – versiuni Multijet). |
30 | 15 |
| Putere unitate control motor (motor 1.4) | 33 | 10 |
| Putere pompă combustibil | 51 | 15 |
| Alimentare lumini proiectoare de ceață față | 25 | 15 |
| Putere pentru pompa ștergătorului farurilor | 27 | 30 |
| Putere pentru claxon cu tonalitate unică | 37 | 15 |
| Alimentare pentru compresorul climatizării | 42 | 7,5 |
| Putere pentru demaror (magnet + 50) | 49 | 30 |
| Alimentare pentru electrovalvă (motor 1.4 16V) | 29 | 7,5 |
| Modul control răcire internă
Power + baterie. |
54 | 7,5 |
| Modul control motor Power + baterie | 32 | 7,5 |
| Priză față,
Brichetă. |
31 | 20 |
| Lumină marșarier Power + cheie;
Controler bujii; Debitmetru; Senzor prezență apă în motorină. |
45 | 10 |
| Alimentare dispozitive electrice dezghețare
ale oglinzilor exterioare. |
43 | 10 |
| Putere motor ștergător geam față partea pasagerului | 26 | 20 |
| Putere motor ștergător geam partea șoferului | 28 | 20 |
| Gol | 52 | – |
| Gol | 44 | – |
Cutia de siguranțe în portbagaj
| Descriere | Nr | Amp [A] |
| Gol | 01 | – |
| Gol | 02 | – |
| Gol | 03 | – |
| Putere motor reglare lombară scaun partea șoferului | 04 | 10 |
| Alimentare pentru ieșirea de curent de aprindere | 05 | 15 |
| Gol | 06 | – |
| Gol | 07 | – |
| Putere pentru încălzitor scaun partea șoferului | 08 | 10 |
| Alimentare grup încălzire scaun partea pasagerului | 09 | 10 |
| Putere + baterie motor geam uși spate dreapta | 10 | 20 |
| Putere + baterie motor geam uși spate stânga | 11 | 20 |
| Gol | 12 | – |
| Gol | 13 | – |
| Gol | 14 | – |
| Unitate de control sistem monitorizare presiune în
anvelope Putere + baterie |
15 | 10 |
| Subwoofer baterie sistem hi-fi Putere + | 16 | 20 |
| Putere + baterie sistem Trapă | 17 | 20 |
