Honda Odyssey RL1 (1999-2004) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Odyssey (RL1) 1999-2004, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța alocarea fiecărei siguranțe (layout-ul siguranțelor).

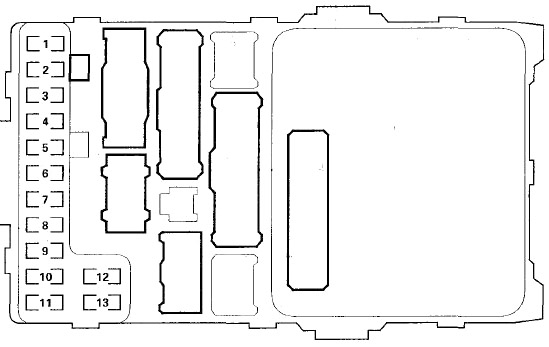

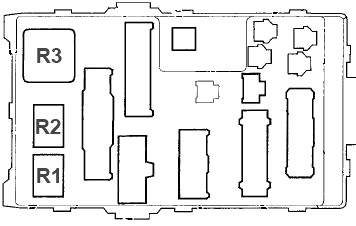

Cutia de siguranțe în compartimentul pasagerilor 1
Se află sub bord partea șoferului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | 15 | Pompă combustibil, releu principal PGM-FI, unitate sistem de reținere suplimentară (SRS) (VA) |
| 2 | 10 | Unitate sistem de reținere suplimentară (SRS) (VB) |
| 3 | 7,5 | Releu ambreiaj compresor climatizare, releu motor ventilator. Unitate control climat. Releu ventilator condensator, releu control ventilator, panou control încălzitor, releu ventilator radiator, releu motor ventilator climatizare spate, releu deflector geam spate, releu mod climatizare și motor, motor control recirculare |
| 4 | 7,5 | Unitate control ABS (1999-2000 LX), unitate control ABS/TCS (EX, EX-L, 2001-2004 LX), conector opțional S, deflectoare oglinzi, oglinzi, releu încălzire scaune (EX-L) |
| 5 | 7,5 | Unitate control lumini de zi (DRL) |
| 6 | 15 | Alternator, martor sistem încărcare, întrerupător principal cruise control, unitate cruise control, unitate senzor sarcină electrică (ELD), supapă închidere rezervor vapori combustibil (EVAP), supapă electrovalvă bypass EVAP, supapă electrovalvă control flux EVAP, supapă electrovalvă control montaj motor, modul control sistem propulsie (PCM), senzori oxigen încălziți primari și secundari, senzor viteză vehicul (VSS) (cu sistem navigație), sistem navigație (2000-2004), PGM-FI |
| 7 | 10 | 1999-2000: Motor ștergător spate, motor spălător parbriz spate, motor spălător parbriz față |
| 15 | 2001-2004: Bobine de aprindere | |
| 8 | 7,5 | Releu priză alimentare accesorii, conector opțional R |
| 9 | 10 | Lumini marșarier, senzor defecțiune lumină stop, ceas (exceptând navigație), unitate control multiplex șofer și pasager, indicator lumini de zi (DRL), grup indicator, receptor fără cheie (EX, EX-L), unitate control uși glisante stânga și dreapta (EX, EX-L), electro-magnet blocare cutie viteze, întrerupător TCS (EX, EX-L), releu marșarier A/T, indicator sistem frânare, unitate navigație, indicator dezactivare airbag pasager (2003-2004) |
| 10 | 7,5 | Semnalizator/Semnalizatoare/releu de urgență |
| 11 | 15 | 1999-2000: Bobine de aprindere |
| 10 | 2001-2004: Motor ștergător spate, unitate control ștergător spate intermitent, motor spălător parbriz spate, motor spălător parbriz față, unitate OPDS (2002-2004), senzor masă pasager față (2003-2004) | |
| 12 | 30 | Releu ștergător intermitent, motor ștergător față |
| 13 | 7,5 | Modul control sistem propulsie (PCM), releu principal PGM-FI, semnal demaror |
| R1 | Decuplare pornire | |
| R2 | Marșarier | |
| R3 | Semnalizator/Semnalizatoare și lumini de urgență |

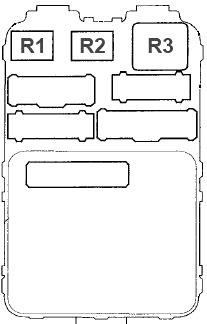

Cutia de siguranțe în compartiment pasageri 2
Se află sub bord, partea pasagerului. Pentru a deschide, trageți marginea dreaptă a capacului.
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 1 | 20 | EX, EX-L: Unitate control uși glisante partea șoferului |
| 2 | 20 | EX, EX-L: Motoare electrice pentru coborârea și înclinarea scaunelor spate |
| 3 | 10 | EX, EX-L, 2001-2004 LX: Modul modulatoare Sistem antiblocare roți (ABS)/TCS (releu TCS) |
| 4 | 20 | EX, EX-L: Scaune față coborâte electric și motoare glisante |
| 5 | 20 | EX, EX-L: Unitate control uși glisante partea pasagerului |
| 6 | 10 | Unitate control lumini de zi (DRL) |
| 7 | 7,5 | Motor geam al patrulea scaun spate stânga (releu deschidere și închidere) |
| 8 | 20 | Motor geam partea pasagerului față, comutator geam partea pasagerului față |
| 9 | 15 | Unitate audio, prize alimentare accesorii față și spate, display navigație (2000-2004), unitate navigație (2000-2004) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 10 | 15 | Lumini pe bord și pe consola centrală, unitate control multiplex partea șoferului, lumini de poziție laterale față, iluminare plăcuță înmatriculare, lumini spate, iluminare oglindă cosmetică, unitate audio, lumină în buzunarul central, ceas, unitate control climatizare, întrerupător lumini combinate, lumină întrerupător principal cruise control, grup indicator, lumină întrerupător semnal de urgență, panou control încălzitor, lumină întrerupător lumini interioare, lumină întrerupător uși glisante alimentare, lumină întrerupător ventilator aer condiționat spate, Releu lumină spate, lumină întrerupător TCS |
| 11 | 10 | Lumină compartiment motor, lumini individuale hartă față și spate stânga și dreapta, lumină individuală hartă față, display navigație (2000-2004), unitate navigație (2000-2004), unitate audio, lumini plafon, grup indicatori, unitate control multiplex partea pasagerului (cu sistem acces fără cheie), display navigație, faruri, unitate Homelink |
| 12 | 20 | Releu ușă alimentare combustibil (întrerupător ușă alimentare combustibil), unitate control încuietori uși glisante (releu ușă alimentare combustibil), modul control multiplex partea pasagerului |
| 13 | 7,5 | Unitate control climatizare (EX, EX-L), ceas (exceptând navigația), unitate control multiplex uși, unitate control multiplex partea șoferului, grup indicator, panou control încălzire (LX), modul receptor fără cheie (EX, EX-L), unitate control multiplex uși glisante stânga și dreapta (EX, EX-L), unitate control multiplex partea pasagerului, modul control sistem propulsor (PCM), martor control imobilizator |
| 14 | 7,5 | Unitate control Sistem antiblocare roți (ABS) (1999-2000 LX), unitate control Sistem antiblocare roți/TCS (EX, EX-L, ’01-2004 LX) |
| 15 | 20 | 1999-2000: Unitate control multiplex uși (geam electric partea șoferului) |
| 7,5 | 2001-2004: Unitate control multiplex uși (geam electric partea șoferului), unitate control geam electric | |
| 16 | 7,5 | Motor geam al patrulea scaun spate dreapta (releu deschidere și închidere) |
| R1 | Alimentare geam | |
| R2 | Priză alimentare accesorii | |
| R3 | Deflector geam spate |

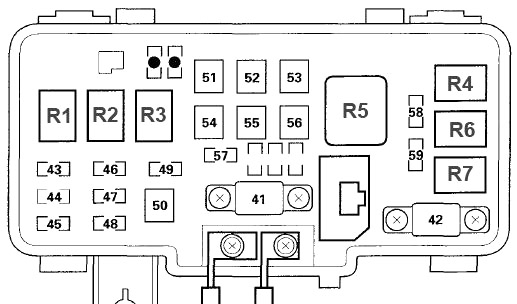

Cutii de siguranțe în compartiment motor
Cutia de siguranțe 1
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| Număr | Amperaj [A] | Descriere |
| 41 | 120 | Distribuția puterii |
| 42 | 50 | Comutator aprindere (BAT) |
| 43 | 15 | Far dreapta, releu lumini de zi (DRL) |
| 44 | – | – |
| 45 | 15 | Far stânga, indicator faruri de drum, releu lumini de zi (DRL), unitate control DRL |
| 46 | 15 | Releu principal PGM-FI, conector legătură date (DLC) |
| 47 | 20 | Unitate control Sistem antiblocare roți (ABS) (1999-2000 LX), unitate control ABS/TCS (EX, EX-L, 2001-04 LX), lumini frână, unitate cruise control, releu claxon, lumină cheie aprindere, comutator blocare cheie, PCM |
| 48 | 20 | Unitate control Sistem antiblocare roți (ABS) (1999-2000 LX), unitate control ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 49 | 15 | Comutator avertizare urgență, indicator direcție/releu urgență |
| 50 | 30 | Motor pompă ABS (1999-2000 LX), modul modulatoare ABS/TCS (EX, EX-L, 2001-2004 LX) |
| 51 | 40 | Siguranțe: nr. 1, 7, 8, 15, 16 |
| 52 | 30 | Controler uși glisante dreapta (EX, EX-L) |
| 53 | 30 | Deflector geam spate (releu deflector geam spate) |
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 54 | 40 | Siguranțe: nr. 9, 10, 11, 12, 13 |
| 55 | 40 | Siguranțe: nr. 2, 3, 4, 5, 6 |
| 56 | 40 | Motor ventilator față |
| 57 | 30 | Motor ventilator radiator |
| 58 | 30 | Motor ventilator condensator climatizare |
| 59 | 7,5 | Ambreiaj compresor climatizare |
| • | – | Rezervă |
| R1 | Far nr. 1 (dreapta) | |
| R2 | Far nr. 2 (stânga) | |
| R3 | Claxon | |
| R4 | Ventilator condensator climatizare | |
| R5 | Motor ventilator față | |
| R6 | Ventilator radiator | |
| R7 | Ambreiaj compresor climatizare | |
Schema cutiei de siguranțe nr. 2 (1999-2002)
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | 30 | EX, EX-L: Unitate control uși glisante stânga |
| 2 | 40 | Motor ventilator climatizare spate |
Cutia de siguranțe nr. 3 (1999-2002)
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 1 | 20 | EX-L: Încălzitoare scaune |
| 2 | 20 | EX-L: sistem divertisment scaun spate (audio, DVD) |

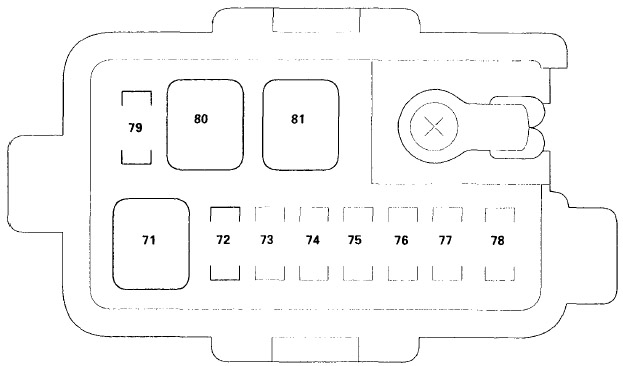

Cutia de siguranțe nr. 2 (2003-2004)
| Număr | Amperaj [A] | Descriere |
|---|---|---|
| 71 | 20 | Sistem de divertisment spate (audio, DVD) |
| 72 | – | – |
| 73 | – | – |
| 74 | – | – |
| 75 | – | – |
| 76 | – | – |
| 77 | – | – |
| 78 | 20 | Încălzitoare scaune |
| 79 | 20 | Unitate control geam electric |
| 80 | 40 | Motor ventilator climatizare spate |
| 81 | 30 | Unitate control uși culisante stângi |
Bloc releu 1
| Număr | Releu |
|---|---|
| R1 | Motor pompa ABS |
| R2 | Siguranță în caz de ABS |
| R3 | Ventilator principal radiator |
Bloc releu 2
| Număr | Releu |
|---|---|
| R1 | TCS |
| R2 | Ștergător intermitent |
| R3 | EX-L: Încălzire scaune |
| R4 | – |
