Honda Jazz (2006-2008) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Honda Jazz 2006-2008, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Schema siguranțelor și releelor – Honda Jazz
Se referă la vehiculele produse în anii:
2006, 2007, 2008.
Pentru Brichetă (prize de alimentare) este responsabilă siguranța nr. 27 în cutia de siguranțe a bordului.

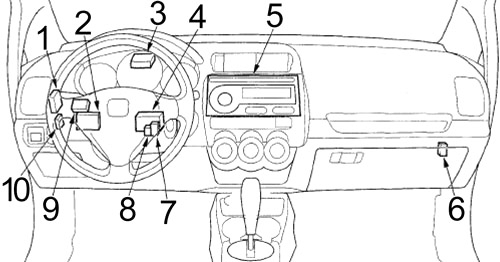

Habitaclu
- Cutia de siguranțe
- Unitate control siguranță
- Unitate control electronică servodirecție (EPS)
- Unitate control sistem monitorizare presiune pneuri (TPMS)
- Unitate control lumini de zi
- Unitate audio
- Modul control actuator clapetă
- Releu dezactivare Faruri de întâlnire
- Releu lumini de zi
- Unitate Imoes
- Receptor fără cheie Uni
Schema cutiei de siguranțe a bordului

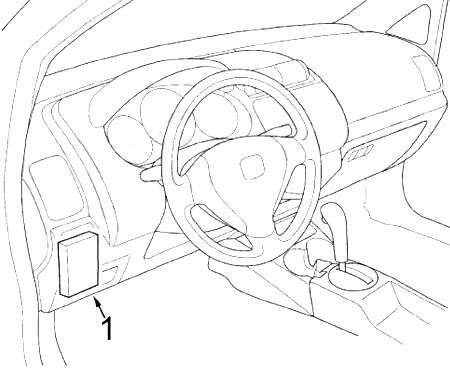

Cutia de siguranțe internă se află în spatele cârligelor, așa cum este arătat. Tavă pentru monede a șoferului. Pentru a accesa, îndepărtați tava rotind butonul în sens invers acelor de ceasornic și apoi trăgând spre dvs. Pentru a instala tava pentru monede, aliniați limbile de pe fund, rotiți tava în sus astfel încât să se cupleze de cârligele laterale și apoi rotiți butonul în sensul acelor de ceasornic.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 10 | Faruri de urgență, releu de marșarier Cutie automată |
| 2 | – | – |
| 3 | 10 | Modul control semnalizator, modul receptor fără cheie, modul control siguranță, modul control servodirecție electronică (EPS), modul Imoes, modul control modul monitorizare presiune pneuri (TPMS) |
| 4 | 10 | Modul control semnalizator (semnalizatoare/circuit urgență) |
| 5 | – | – |
| 6 | 30 | Motor ștergător față, motor spălător parbriz față, motor spălător parbriz spate |
| 7 | 10 | Unitate sistem detectare pasager (ODS), unitate sistem reținere suplimentară (SRS) |
| 8 | 7,5 | Unitate control lumini de zi |
| 9 | 20 | Dezghețare lunetă spate |
| 10 | 7,5 | Oglindă stânga, oglindă dreapta, martor control întrerupător dezghețare lunetă spate, releu dezghețare lunetă spate, releu motor ventilator, releu ventilator radiator, releu ambreiaj compresor climatizare, releu ventilator condensator climatizare |
| 11 | 15 | ECM/PCM, unitate control imobilizator-receptor, pompă combustibil |
| 12 | 10 | Releu geam, întrerupător principal geam, motor ștergător spate |
| 13 | 10 | Unitate sistem reținere suplimentară (SRS) |
| 14 | 15 | Releu principal PGM-FI nr. 1, Releu principal PGM-FI nr. 2, ECM/PCM |
| 15 | 20 | Motor geam spate stânga |
| 16 | 20 | Motor geam spate dreapta |
| 17 | 20 | Motor geam față partea pasagerului |
| 18 | 10 | Unitate control lumini de zi |
| 7,5 | Unitate control sistem monitorizare presiune pneuri (TPMS) | |
| 19 | – | – |
| 20 | – | – |
| 21 | 20 | Proiectoare de ceață |
| 22 | 10 | Releu faruri spate, lumini iluminare, lumină poziție/lumini urgență față stânga, lumină poziție/lumini urgență față dreapta, lumină spate stânga, lumină spate dreapta, iluminare număr, lumină poziție/lumini urgență spate stânga, lumină poziție/lumini urgență spate dreapta |
| 23 | 10 | Senzor raport aer-combustibil (A/F), supapă ventilare rezervor control emisii vapori (EVAP) |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 24 | – | – |
| 25 | 7,5 | Modul control Sistem antiblocare roți (ABS) |
| 26 | 7,5 | Unitate audio, modul control semnalizator, electro-magnet blocare cheie |
| 27 | 15 | Presă de alimentare accesorii |
| 28 | 20 | Acționator încuietoare ușă partea șoferului, acționator încuietoare ușă față partea pasagerului, acționator încuietoare ușă spate stânga, acționator încuietoare ușă spate dreapta, acționator încuietoare hayon spate |
| 29 | 20 | Motor geam partea șoferului, întrerupător principal geam electric |
| 30 | – | – |
| 31 | 7,5 | Releu senzor raport aer-combustibil (A/F) |
| 32 | 15 | Modul control acționator clapetă |
| 33 | 15 | Releu bobină de aprindere |
| R1 | Deconectare pornire | |
| R2 | Alimentare geam | |
| R3 | Motor ventilator răcire | |
| R4 | Cutie automată marșarier | |
| R5 | Blocare uși | |
| R6 | Deblocare ușă partea șoferului | |
| R7 | Deblocare ușă partea pasagerului și deblocare hayon spate | |
| R8 | Faruri spate | |
| R9 | Bobină de aprindere | |
| R10 | PGM-FI Principal №2 (Pompă combustibil) | |
| R11 | PGM-FI Principal №1 | |
| R12 | Modul control acționator clapetă | |
| R13 | Dezghețare lunetă spate | |
| R14 | Senzor raport aer-combustibil (A/F) | |
| R15 | Proiectoare de ceață | |
Motor
- Cutia de siguranțe

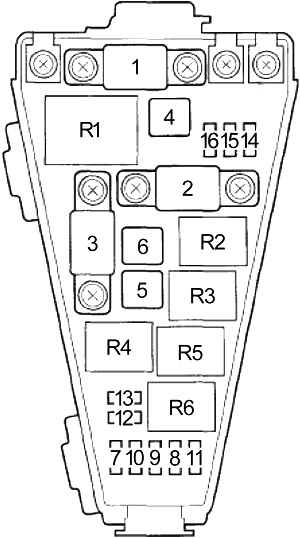

Schema cutiei de siguranțe în compartiment motor

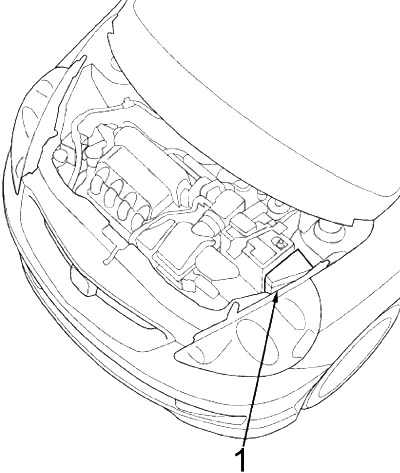

Cutia de siguranțe principală sub capotă se află în compartiment motor pe partea șoferului. Pentru a o deschide, apăsați clemele, așa cum este arătat. Cutia de siguranțe secundară se află pe terminalul pozitiv al bateriei.
| Număr | Amperi [A] | Descriere |
|---|---|---|
| Număr | Amperi [A] | Descriere |
| 1 | 80 | Baterie, distribuția alimentării |
| 2 | 60 | Sistem de asistență electronică a direcției (EPS) |
| 3 | 50 | Aprindere |
| 4 | 30 | Modul control Sistem antiblocare roți (ABS) |
| 5 | 40 | Motor ventilator |
| 6 | 40 | Siguranțe: nr. 14, 15, 16, 17, 28, 29 |
| 7 | 30 | Siguranțe: nr. 18, 21 |
| 8 | 10 | Unitate receptor fără cheie, modul control semnalizator, unitate control siguranță, unitate control imobilizator-receptor, unitate audio, unitate Imoes |
| 9 | 30 | Siguranțe: nr. 22, 23 |
| 10 | 30 | Motor ventilator radiator |
| 11 | 30 | Motor ventilator condensator climatizare, ambreiaj compresor climatizare |
| 12 | 20 | Far dreapta |
| Număr | Amperi [A] | Descriere |
|---|---|---|
| 13 | 20 | Far stânga, indicator lumini de drum |
| 14 | 10 | Modul control indicator (semnale/lumini de avarie) |
| 15 | 30 | Modul control Sistem antiblocare roți (ABS) |
| 16 | 15 | Releu claxon, claxon, ECM/PCM, lumini frână, lumină de stop înaltă montată |
| R1 | Detector sarcină electrică (ELD) | |
| R2 | Ventilator radiator | |
| R3 | Claxon | |
| R4 | Far | |
| R5 | Ventilator condensator climatizare | |
| R6 | Cuplaj compresor climatizare | |
| – | 80A | Baterie |
