Suzuki Grand Vitara (2005-2014) – cutia de siguranțe

Cuprins

Suzuki Grand Vitara (2005-2014)– schema cutiei de siguranțe

Anul producției:2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Cutia de siguranțe în habitaclu

Poziția cutiei de siguranțe

Cutia de siguranțe se află sub bord, în partea șoferului

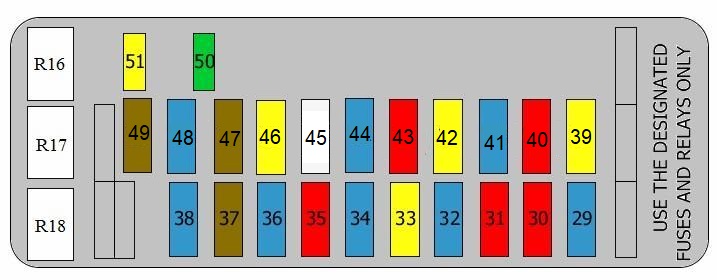

Schema cutiei de siguranțe

Nr	Ampere [A]	Circuite protejate
Nr	Ampere [A]	Circuite protejate
29	15A	SDM
30	10 A	Controler Sistem antiblocare roți (ABS); Controler ESP; Senzor unghi direcție; Comutator lumini marșarier.
31	10 A	Senzor debit transmisie; Actuator reglare Far stânga; Actuator reglare Far dreapta; Reglare automată Faruri; Comutator reglare faruri.
32	15A	Releu compresor climatizare; Comutator încălzire scaun partea șoferului; Comutator încălzire scaun partea pasagerului; Controler trapă; Releu ventilator încălzitor.
33	20A	Pulverizator și ștergătoare parbriz
34	15A	Brichetă
35	10 A	Comutator lumini frână; Comutatoare coloana direcție.
36	15A	Bloc siguranțe accesoriu 1; Bloc siguranțe accesoriu 2.
37	7,5A	Comutator combinat; Lumină(-i) spate proiectoare ceață.
38	15A	Comutator lumină frână
39	20A	Generator; Bobine de aprindere; Filtru zgomot; Modul control motor; Releu pompă combustibil; Releu senzor de oxigen încălzit; Releu cutie automată; Modul control 4WD.
40	10 A	Modul control caroserie (BCM); Contor kilometraj combinat; Releu semnalizatoare; Modul control climatizare.

Nr	Ampere [A]	Circuiti protetti
41	15A	Releu cruise control; Modul control caroserie (BCM); Oglindă(-i); Modul control motor; Sistem subwoofer; Afișaj multifuncțional.
42	20A	Modul control caroserie (BCM)
43	10 A	Releu lumină spate
44	15A	Audio; Cruise control; Modul control motor; DLC; TCM; Modul control caroserie (BCM); Afișaj multifuncțional; Vitezometru combinat; Iluminare interioară (e); Interior – lumini spate (e); Climatizare; Modul senzor unghi direcție.
45	25A	Trapă
46	20A	Gol
47	7,5A	Releu motor demaror
48	15A	Releu semnalizatoare
49	7,5A	Iluminare oglinzi cosmetice
50	30A	Geamuri electrice, comutator principal; Geamuri față; Geamuri spate.
51	20A	Neutilizate sau geamuri electrice
R1		Releu lumină spate
R2		Releu cruise control
R3		Releu bloc cutie de viteze

Bloc siguranțe în compartiment motor.

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	15A	Releu compresor aer climatizare; Claxon.
2	20A	Releu încălzire senzor de oxigen
3	15A	Releu motor control clapetă
4	20A	Poziție blocare parcare (cutie automată)
5	nu este utilizat
6	nu este utilizat
7	25A	Releu dezghețare scaun spate
8	15A	Releu claxon
9	20A	Releu proiectoare de ceață față
10	20A	Releu încălzire oglindă
11	40A	Aprindere
12	40A	Releu demaror
13	10 A	Faruri de întâlnire; Faruri de drum.
14	10 A	Faruri de drum dreapta; Releu faruri de drum.
15	10 A	Releu faruri de întâlnire; Faruri de întâlnire stânga.
16	30A	Pompă combustibil (CL)
17	20A	Releu principal

Nr	Ampere [A]	Descriere
18	50A	Unitate control Sistem antiblocare roți (ABS)
19	30A	Unitate control Sistem antiblocare roți (ABS)
20	40A	Releu încălzitor
21	15A	Releu faruri de întâlnire; Far de întâlnire dreapta.
22	15A	Releu faruri de întâlnire; Far de întâlnire stânga.
23	15A	Neutilizat
R1		Compresor
R2		Releu încălzire senzor de oxigen
R3		Releu pompă combustibil; Releu suplimentar pompă combustibil.
R4		Releu principal
R5		Motor încălzitor
R6		Releu motor demaror
R7		Releu faruri de drum
R8		Releu faruri de întâlnire
R9		Releu motor control clapetă
R10		Releu încălzitor
R11		Releu încălzitor
R12		Releu încălzitor

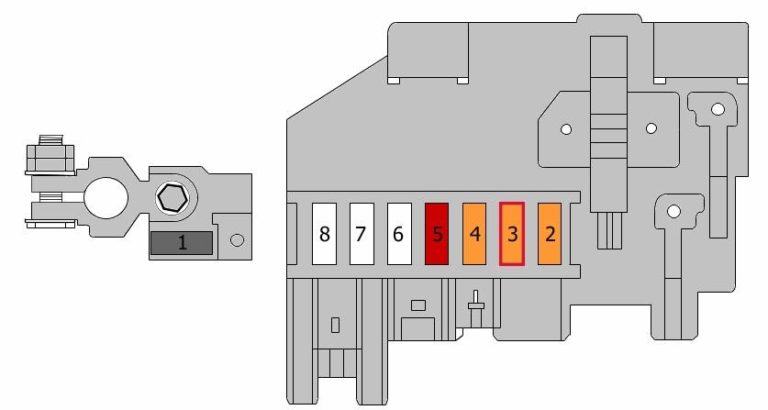

Bloc siguranțe principal în compartiment motor.

Nr	Ampere [A]	Descriere
1	80A	Alimentare principală și circuit de masă; Baterie; Bloc siguranțe principal în compartiment motor.
2	40A	Releu încălzitor lichid răcire 2
3	40A	Releu încălzitor lichid răcire 1
4	40A	Unitate control 4WD
5	50A	Aprindere
6	60A	Bloc siguranțe în compartiment motor; Releu faruri de întâlnire; Habitaclu.
7		Bloc siguranțe în compartiment motor
8		Bloc siguranțe în compartiment motor
