Audi Q8 (2019-2020) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi Q8 (2019–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi Q8 (2019-2020) – schema panoului siguranțe

Anul producției: 2019, 2020.



Poziția siguranțelor

Compartiment pasageri

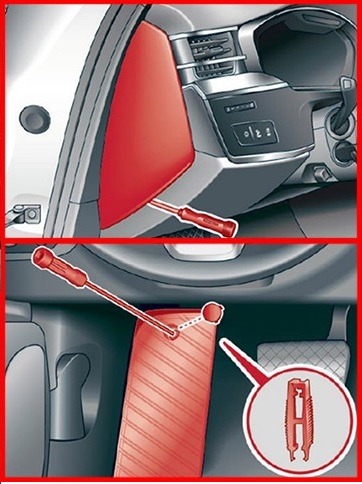

În interiorul habitaclului există două blocuri siguranțe – pe partea stângă a bordului față și în spațiul pentru picioarele șoferului.Poziția siguranțelor

Portbagaj

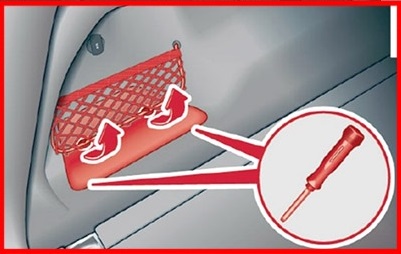

Se află sub capac pe partea stângă a portbagajului.Poziția siguranțelor - 2

Scheme ale panoului siguranțe

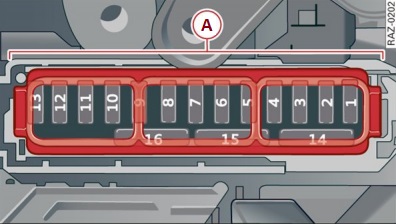

Panou siguranțe în bord

Scheme ale panoului siguranțe

Atribuirea siguranțelor pe partea stângă a bordului (2019, 2020)

Nr Descriere
A2 Audi phone box;

Antena pe trapă.
A3 2019:

Sistem de control climatic;

Sistem de parfumare (Active Odorization);

Ionizator;

2020:

Sistem de control climatic;

Sistem de parfumare (Active Odorization);

Senzor de particule solide.
A4 Display Head-up
A5 Interfață muzicală Audi;

Porturi USB.
A7 Blocarea coloanei volanului
A8 Display superior / inferior
A9 Set de indicatori
A10 Cititor CD / DVD
A11 Comutator lumină;

Panouri de comenzi.
A12 Electronică coloana volanului
A13 Control volum
A14 Modul control sistem MMI Infotainment
A15 Reglaj coloana volanului
A16 Încălzire volan


Panou cutia de siguranțe în spațiul pentru picioarele șoferului

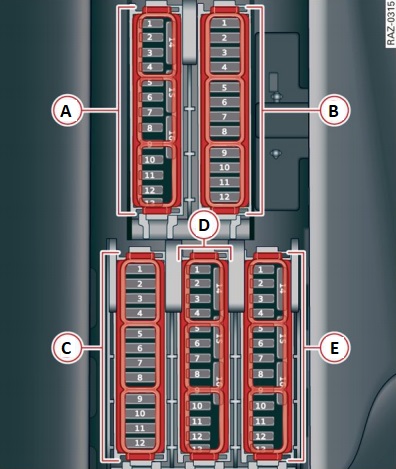

Versiunea 1

Scheme ale panoului siguranțe - 2

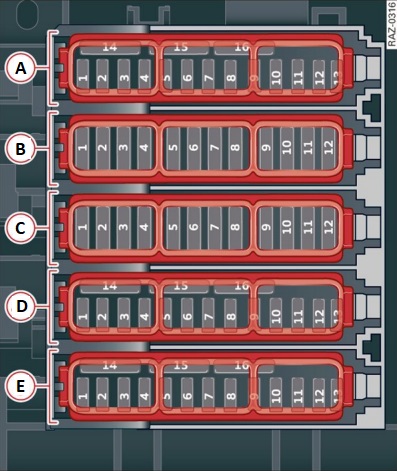

Versiunea 2

Scheme ale panoului siguranțe - 3

Nr Descriere Nr Descriere   Panou cutia de siguranțe A (maro) A1 2019:

Neutilizat;

2020:

Încălzirea catalizatorului.

A2 Elemente motor A3 Elemente motor A4 Elemente motor A5 Senzor lumină stop A6 Elemente motor A7 Elemente motor A8 Elemente motor A9 Elemente motor A10 Senzor presiune ulei;

Senzor temperatură ulei.

A11 2019:

Demaror motor;

2020:

Componente motor.

A12 Elemente motor A13 Răcire motor A14 Modul control motor A15 Senzori motor A16 Pompă combustibil       Panou cutia de siguranțe B (roșu) B1 Bobine de aprindere B3 2019:

Neutilizat;

2020:

Încălzire înaltă tensiune.

B4 2019:

Neutilizat;

2020:

Compresor.

B5 Fixare motor B6 Modul control sistem ștergătoare față B7 Bord B8 Sistem climatizare;

Ventilator aer proaspăt.

B9 Modul control sisteme asistență șofer B10 Sistem alertă urgențe B11 Pornire motor       Panou cutia de siguranțe C (negru) C1 Încălzire scaune față C2 Ștergător parbriz C3 Electronică far stânga C4 Trapă panoramică din sticlă
Leggere  Audi Q3 (2011-2018) – cutia de siguranțe
Nr Descriere
C5 Modul control ușă față stânga
C6 Uși
C7 Modul control ușă spate dreapta
C9 Electronică far dreapta
C10 Ștergător parbriz / ștergătoare faruri
C11 Modul control ușă spate stânga
C12 Încălzire staționară

  Bloc siguranțe D (maro)
D1 Ventilație scaun;

Electronică scaun;

Oglindă retrovizoare;

Panou control climatizare spate;

Conector diagnostic.
D2 2019:

Modul climatizare;

Modul control hayon;

2020:

Modul control sistem electric vehicul;

Modul control hayon.
D3 Reglare sunet actuator și sunet evacuare
D4 2019:

Supapă încălzire cutie;

Supapă răcire lichid transmisie;

2020:

Supapă răcire lichid transmisie.
D5 Pornire motor
D8 2019:

Asistent vedere pe timp de noapte;

2020:

Asistent vedere pe timp de noapte;

Stabilizare activă ruliu.
D9 Asistent condus adaptiv;

Radar față.
D10 2019:

Neutilizat;

2020:

Sunet exterior
D11 Asistent intersecții;

Sisteme asistență șofer.
D13 Far stânga

  Bloc siguranțe E (roșu)
E1 Sistem alarmă antifurt
E2 Modul control motor
E3 Electronică scaun față;

Suport lombar,
E 4 Manetă cutie transmisie automată
E5 Claxon
E6 Frână de parcare
E7 Modul control hayon (diagnostic)
E8 2019:

Lumini interioare plafon;

2020:

Modul control electronică trapă.
E9 2019:

Neutilizat;

2020:

Generator sistem tracțiune.
E10 Modul control airbag
E11 2019:

Control electronic stabilitate (ESC);

2020:

Control electronic stabilitate (ESC);

Sistem antiblocare roți (ABS) la frânare.
E12 Conector diagnostic;

Senzor lumină și ploaie.
E13 Sistem control climatic
E14 Modul control ușă față dreapta
E15 2019:

Sistem control climatic;

Electronică caroserie;

2020:

Compresor sistem climatizare.

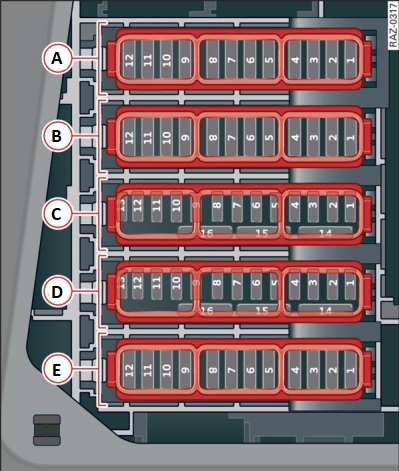

Cutia de siguranțe a compartimentului bagaje

Scheme ale panoului siguranțe - 4

Alocarea siguranțelor în portbagaj (2019, 2020)

Leggere  Audi V8 D11 (1988-1994) – cutia de siguranțe
Nr Descriere
Nr Descriere
  Panou cutia de siguranțe A (negru)
A1 2019:

Neutilizat;

2020:

Încălzire la înaltă tensiune;

Gestionare termică.
A5 Suspensie și amortizare pneumatică
A6 Cutie automată
A7 2019:

Încălzire scaune spate;

2020:

Încălzire scaune spate;

Panou de control climatizare spate.
A9 Închidere centralizată, lumină spate stânga
A10 Tensionator față al centurii partea șoferului
A11 2019:

Închidere centralizată, jaluzea spate;

2020:

Închidere centralizată hayon;

Ușă combustibil;

Capac portbagaj.
A12 Modul control hayon

  Panou cutia de siguranțe B (roșu)
B1 Ventilator sistem climatizare spate
B2 Amplificator audio
B3 Curățare gaze de eșapament;

Actuator sunet.
B4 Panou de control sistem climatizare spate
B5 Lumină cârlig remorcă dreapta
B6 Motor poziționare cârlig remorcă
B7 Deblocare cârlig remorcă
B8 Lampă cârlig remorcă stânga
B9 Priză cârlig remorcă
B10 Diferențial sport cu tracțiune integrală
B11 Curățare gaze de eșapament
B12 Tensionator centură de siguranță spate partea șoferului

Nr Descriere
  Panou bloc siguranțe C (maro)
C1 Modul control al sistemelor de asistență la șofer
C2 Audi Phone Box
C3 2019:

Suport lombar față dreapta;

2020:

Electronică scaun față;

Suport lombar dreapta.
C4 Asistent lateral
C6 Sistem monitorizare presiune pneuri
C8 2019:

Monitorizare rezervoare combustibil;

2020:

Receptor radio încălzire staționară;

Monitorizare rezervor combustibil
C10 2019:

Tuner TV;

2020:

Tuner TV, m

Modul schimb date și control telematic.
C11 Acces și activare comodă modul control autorizări
C12 Deschidere ușă garaj
C13 Cameră marșarier;

Camere periferice.
C14 2019:

Închidere centralizată, s

Lumini spate;

2020:

Lumină spate dreapta;

Sistem confort.
C15 Tensionator centură siguranță spate partea pasagerului
C16 Tensionator centură față partea pasagerului

  Panou bloc siguranțe D (roșu)
D1 2019:

Neutilizat;

2020:

Stabilizare activă a ruliului.
D5 2019:

Sistem frânare;

2020:

Neutilizat.
D6 Convertor tensiune
D9 Modul control auxiliar baterie
D15 2019:

Neutilizat;

2020:

Modul control Thermomanagement.

  Panou bloc siguranțe E (maro)
E7 2019:

Încălzire scaune față;

2020:

Neutilizat.
E9 2019:

Curățare gaze evacuare;

2020:

Neutilizat.
E12 2019:

Curățare gaze evacuare;

2020:

Neutilizat.
