Audi A6 C5 Allroad (1997-2005) – cutia de siguranțe
Audi A6 C5 Allroad (1997-2005) – schema cutiei de siguranțe
Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Audi A6 C5 Allroad (1997-2005) este siguranța 33 în cutia de siguranțe.
Cutia de siguranțe bord lateral partea bord
| Număr |
Amperaj [A] |
Descriere |
| 1 | 5 | Element încălzitor, duză pulverizator stânga Element încălzitor, duză pulverizator dreapta |
| 2 | 10 | Comutator lumini de avarie |
| 3 | 5 | Iluminare compartiment motor portbagaj |
| 4 | 5 | Iluminare plăcuță înmatriculare |
| 5 | 10 | Nivel ulei/senzor temperatură ulei;
Supapă reglare compresor, sistem climatizare; Senzor presiune înaltă; Comutator TipTronic; Unitate control monitor presiune pneuri; Dispozitiv monitorizare becuri; Telefon mobil care controlează electronica de control; Controler și display climatizator/condiționer; Senzor calitate aer; Sistem navigație cu unitate control cititor CD; Unitate control autolivellare suspensie; Unitate control pentru controlul înălțimii suspensiei; Unitate control telefonie/telematică; Unitate control pentru comanda vocală; Unitate control asistență parcare; Comutator jaluzea scaun spate. |
| 6 | 5 | Unitate control centrală cu bloc siguranțe |
| 7 | 10 | Unitate control Sistem antiblocare roți (ABS);
Senzor unghi direcție; Buton TCS/ESP; Comutator pedală frână sistem cruise control (sistem injecție directă motorină); Comutator pedală ambreiaj. |
| 8 | 5 | Unitate control telefonie/telematică;
Unitate control pentru comanda vocală. |
| 9 | 10 | Oglindă exterioară încălzită, partea șoferului;
Oglindă exterioară încălzită, partea pasagerului față. |
| 10 | 5 | Control reglaj faruri, unitate control |
| 11 | 5 | Oglindă retrovizoare interioară automată anti-orbire |
| 12 | 10 | Conexiune diagnostic |
| 13 | 10 | Comutator lumină stop;
Becuri frână. |
| 14 | 10 | Unitate control centrală cu bloc siguranțe;
Memorie unitate control, scaun șofer; Memorie unitate control, scaun pasager față; Comutator deblocare portbagaj; Comutator monitor interior. |
| 15 | 10 | Unitate control cu display în panoul de bord;
Releu izolare panouri solare; Sistem navigație cu unitate control cititor CD; Unitate control memorie oglindă; Receptor radio auxiliar controlat radio. |
| 16 | 5 | Senzor unghi direcție |
| 17 | 10 | Unitate control monitor presiune pneuri;
Unitate control autolivellare suspensie; Comutator radio bidirecțional; Unitate control asistență parcare. |
| 18 | 10 | Bec principal, dreapta;
Faruri de întâlnire – lumină avertizare. |
| 19 | 10 | Bec principal, stânga |
| 20 | 15 | Bec cu bec faruri de drum, dreapta;
Motor control reglaj faruri, dreapta. |
| 21 | 15 | Bec cu bec faruri de întâlnire, stânga;
Motor control reglaj faruri, stânga. |
| 22 | 5 | Bec lateral, dreapta;
Bec spate, dreapta. |
| 23 | 5 | Bec lateral, stânga;
Bec spate, stânga. |
| 24 | 25 | Spray automat intermitent/releu ștergător;
Control ștergătoare intermitente. |
| 25 | 30 | Controler și display climatizare/condiționare;
Releu izolare panouri solare; Ventilator aer proaspăt; Releu cuplare magnetică; Releu încălzitor auxiliar. |
| 26 | 30 | Controler și display climatizare/condiționare;
Comutator încălzire lunetă spate. |
| 27 | 15 | Volan încălzit;
Motor ștergător lunetă spate. |
| 28 | 20 | Pompă combustibil (pompă de alimentare);
Unitate control pompă combustibil; Releu pompă combustibil. |
| 29 | 30 20 | Bobină de aprindere cu etapă de ieșire (cod motor BAS);
Motronic (cod motor BAS); Etapă de ieșire Bobină de aprindere cu etapă de ieșire; Motronic; Supape reglare distribuție arbore cu came. |
| 30 | 20 | Controler reglare trapă glisantă |
| 31 | 15 | Inhibitor pornire și releu lumină marșarier;
Comutator lumini de avarie; Comutator lumini marșarier; Diagnosticare conexiune; Comutator multifuncțional; Releu întârziere stingere aprindere; Unitate control automată cutie. |
| 32 | 20 | Injectoare;
Comutator sistem cruise control. |
| 33 | 15 | Brichetă;
Brichetă, spate. |
| 34 | 15 | Releu pompă secundară aer;
Supape electromagnetice; Supapă admisie aer secundar; Supapă retur aer turbocompresor; Contoare masă aer; Încălzitor pentru sonde lambda; Supapă deviere colector admisie. |
| 35 | 30 | Presofuzie remorcă |
| 36 | 15 | Comutator proiectoare de ceață față și spate |
| 37 | 20 | Radio;
Amplificator cu subwoofer; Unitate control selecție antene; Controler electronic control, navigație; Tuner navigație/TV; Interfață navigație; Cititor carduri chip. |
| 38 | 20 | Unitate control centrală cu bloc siguranțe |
| 39 | 15 | Comutator lumini de avarie |
| 40 | 25 | Releu sonor cu două tonuri |
| 41 | 25 | Releu pentru supape electromagnetice ABS (toate modelele de stradă) |
| 42 | 25 | Unitate control ABS |
| 43 | 5 | Radio;
Controler electronic control, navigație. |
| 44 | 30 | Releu încălzitor auxiliar;
Releu izolare panouri solare 2; Regulator scaun încălzit partea șoferului; Regulator scaun partea pasagerului față încălzit; Comutator încălzire scaun spate stânga cu regulator; Comutator încălzire scaun spate dreapta cu regulator. |

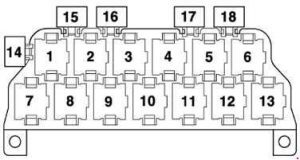

Suport releu cu 13 puncte, în spatele compartimentului portbagajului șoferului
| Număr | Descriere |
| 1 | Releu cu două tonuri (telematică – USA) – J4 |
| 2 | Releu alternativ cu cuplare – J442;
Unitate de control sistem alertă (taxi) – J85; Releu sirenă (vehicule de poliție) – J408; Releu sistem alertă, comutare lumini (vehicule speciale) – J549. |
| 3 | Releu izolare panouri solare – J309;
Unitate de control sistem alertă (taxi) – J85; Releu sirenă (vehicule de poliție) – J408; Releu sistem alertă 2, cablaj principal intermitent (vehicule speciale) – J461. |
| 4 | Releu cu inhibitor pornire – J207;
Inhibitor pornire și releu lumină marșarier – J226. |
| 5 | Releu cuplare magnetică – J44;
Releu încălzitor auxiliar – J8. |
| 6 | Releu lumină proiectoare de ceață – J5;
Releu pompă combustibil (TDI) – J17. |
| 7 | Grup control multifuncțional volan – J453 |
| 8 | Grup control multifuncțional volan – J453 |
| 9 | Dispozitiv monitorizare becuri – J123 |
| 10 | Dispozitiv monitorizare becuri – J123 |
| 11 | Oglindă exterioară rabatabilă unitate control sistem – J351 |
| 12 | Oglindă exterioară rabatabilă unitate control sistem – J351 |
| 13 | Unitate control Servotronic – J236 |
| 14 | Siguranță taximetru – S182;
Siguranță E (vehicule de poliție) – S201; Siguranță releu pompă hidraulică (toate modelele rutiere) – S279. |
| 15 | Neutilizat |
| 16 | Siguranță sistem alertă (taxi) – S57;
Siguranță B (vehicule de poliție) – S202. |
| 17 | Taximetru și siguranță sistem alertă (taxi) – S183;
Siguranță C (vehicule de poliție) – S203; Siguranță sistem intercomunicare (vehicule speciale) – S253; Siguranță proiectoare de ceață (lumini de zi – Canada) – S28. |
| 18 | Instalat în orice poziție liberă;
Alternator cu cuplare – J442 (vehicule speciale); Unitate control sistem alertă II – J430 (taxi); Releu laser pentru sistem alertă faruri principale – J182 (vehicule de poliție); Releu izolare panouri solare – J309 (taxi). |
Microcentrală electrică, în spatele compartimentului pentru obiecte al șoferului
| Număr |
Descriere |
| 1 | Releu cu două tonuri – J4 |
| 2 | Releu de descărcare contacte X – J59 |
| 3 | Releu hidraulic pompe hidraulice transmisie cu angrenaje debit redus (modele allroad) – J555 |
| 4 | Releu pompă combustibil (motoare pe benzină) – J17;
Releu bujii incandescente (motoare diesel) – J52. |
| 5 | Etanșare automată intermitentă / releu cu întrerupător – J31 |
| 6 | Etanșare automată intermitentă / releu cu întrerupător – J31 |
| A | Siguranță cu reglare coloană volan – S275 |
| B | Siguranță perdea spate – S100 |
| C | Sistem de alertă 2 siguranțe (taxi) – S181;
Siguranță C (vehicule de poliție) – S204; Siguranță pentru eliberare de urgență a capacului spate (vehicule speciale) – S195; Siguranță volan multifuncțional (albastru) – S326, introdusă progresiv din 05.02. |
Suport releu cu 8 puncte, în spatele compartimentului pentru obiecte al șoferului, în spatele microcentralei electrice
| Număr |
Descriere |
| 1 | Releu pentru valve electromagnetice – Sistem antiblocare roți (ABS) cu ESP – J106 |
| 2 | Releu viteză ventilator încălzitor – J101 |
| 3 | Releu ventilator încălzitor – J26;
Releu circulație fluid refrigerant – J151. |
| 4 | Releu funcționare ventilator încălzitor – J138 |
| 5 | Neutilizat |
| 6 | Releu autolivellare compresor suspensie (modele allroad) – J403 |
| 7 | Releu pompă de retur – Sistem antiblocare roți (ABS) cu ESP – J105 |
| 8 | Releu supapă de interceptare refrigerant – J541 |
| 14 | Termoreglare scaun, siguranță termică partea șoferului (modele offroad) – S44 |
| 15 | Siguranță pentru priză 12 V – S184 |
| 16 | Siguranță electrică termică parbriz față – S37 |
| 17 | Siguranță electrică termică geam scaun spate – S43 |
| 18 | Siguranță unitate control ABS – S123 |
| 19 | Siguranță ventilator încălzitor – S42 |
| 20 | Siguranță grup control ventilator încălzitor – S142 |
| 21 | Siguranță termică cu reglare scaun, partea șoferului – S44;
Siguranță ventilator radiator (modele allroad) – S42. |
| 22 | Siguranță autolivellare suspensie – S110 |
| 24 | Siguranță termică cu reglare scaun, partea pasagerului față – S80 |
Suport releu, partea șoferului, în spatele bordului în suportul central
| Număr |
Descriere |
| 1 | Releu cu putere termică joasă – J359;
Releu servoregulator frână – J569. |
| 2 | Releu încălzitor auxiliar – J8;
Releu izolare panouri solare 2 – J354. |
| 3 | Releu cu putere termică mare – J360 |
| A | Neutilizat |
| B | Neutilizat |
| C | Siguranță suplimentară încălzitor 2 – S143;
Siguranță releu pompă hidraulică (servofrână) – S279; Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune pe partea dreaptă). |
| D | Siguranță suplimentară încălzitor – S109;
Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune pe partea stângă). |
Suport releu cu 3 puncte în cutia electronică, cameră de expansiune
| Număr |
Descriere |
| 1 | Releu pompă secundară aer – J299 (modele RS6) |
| 1a | Releu ventilator radiator (modele allroad) – J26 |
| 1b | Releu circulație lichid răcire (modele allroad) – J151;
Releu suplimentar pompă răcire – J496. |
| 2 | Releu pompă secundară aer – J299 |
| 3 | Releu Motronic alimentare curent (motoare pe benzină) – J271;
Releu sistem injecție directă motorină (motoare diesel) – J322; Releu întârziere oprire aprindere (cutie automată 01J) – J64. |
| 4 | Releu pompă răcire combustibil – J445;
Releu circulație lichid răcire – J151 (modele RS6). |
| 4a | Neutilizat |
| 5 | Siguranță unitate control motor – S102;
Siguranță electronică motor (toate modelele de stradă) – S282. |
| 6 | Neutilizat (vehicule cu tracțiune pe partea dreaptă);
Siguranță 2 pentru bujii incandescente – motor, V6 TDI, V8 TDI – S125; Siguranță pentru bujii incandescente – motor, 4 cilindri – S39; Siguranță ventilator radiator (modele allroad) – S94. |
| 7 | Siguranță pentru bujii incandescente – motor, V6 TDI, V8 TDI – S39;
Siguranță pompă aer secundară (motoare pe benzină) – S130; Siguranță încălzitor auxiliar – S62 (vehicule cu tracțiune pe partea stângă) până la anul model 2000; Neutilizat (vehicule cu tracțiune pe partea stângă). |
| 8 | Siguranță încălzitor auxiliar – S62 (vehicule cu tracțiune pe partea dreaptă) până la anul model 2000;
Neutilizat (vehicule cu tracțiune pe partea dreaptă). |
| 9 | Siguranță 2 pentru bujii incandescente – motor, V6 TDI, V8 TDI – S125;
Siguranță pentru bujii incandescente – motor, 4 cilindri – S39; Siguranță ventilator radiator (modele allroad) – S94; Siguranță pompă lichid răcire (modele RS6) – S78; Neutilizat (vehicule cu tracțiune pe partea dreaptă). |
| 10 | Siguranță pentru răcire combustibil – S262;
Siguranță -1- (15) (cutie automată 01J) – S199; Siguranță grup control ventilator radiator (toate modelele de stradă) – S142; Neutilizat (vehicule cu tracțiune pe partea dreaptă). |
Siguranță în camera de expansiune
| Număr |
Descriere |
| 1 | Siguranță -1- (30) (se referă doar la V8) – S204 |
| 2 | Siguranță -2- (30) – S205 |
| 3 | Siguranță încălzitor auxiliar – S62 |

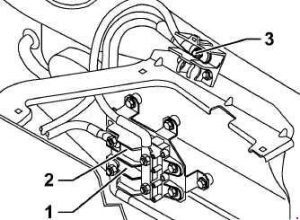

Siguranță în camera de expansiune (modele RS6)
| Număr |
Descriere |
| 1 | Siguranță -2- (30) – S205 |
| 2 | Siguranță -1- (30) – S204 |
| 3 | Îmbinare șurub baterie |
