Audi V8 D11 (1988-1994) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi V8 D11 (1988–1994), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi V8 D11 (1988-1994) – schema bloc siguranțe

Anul producției: 1988, 1989, 1990, 1991, 1992, 1993, 1994.

Siguranță brichetă (priză de alimentare) în Audi V8 D11 (1988-1994) este siguranța 4 în blocul siguranțe din habitaclu.

Bloc siguranțe habitaclu

Bloc siguranțe habitaclu

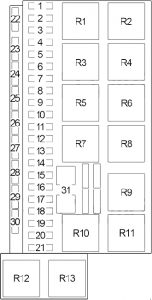

Audi V8 – schema bloc siguranțe – habitaclu
Nr
[A]
Descriere
1 15 Far față proiectoare de ceață, far spate proiectoare de ceață
2 15 ’88 -’90:  Lumini de urgență
10 ’91 -’94: Lumini de urgență
3 25 ’88 -’90: comutator lumini  frâne, claxon
20 ’91 -’94: comutator lumini  frâne, claxon , ventilator auxiliar radiator (2. / 3. viteză) (’93 -’94)
4 15 Iluminare interioară, brichetă, iluminare portbagaj, computer de bord, sistem climatizare, radio / difuzoare, ventilator auxiliar radiator (1. viteză), iluminare oglindă cosmetică, ceas, priză
5 10 Element încălzire senzor oxigen
30 Ventilator răcire (viteză maximă)
6 5 Lumini de poziție și de contur lateral dreapta, lumini de zi (Canada), lumini spate dreapta (’93 -’94)
7 5 Lumini de poziție și de contur lateral stânga, lumini spate stânga (’93 -’94)
8 10 Far față faruri de drum, indicator lumini faruri de drum
9 10 Far față faruri de întâlnire stânga
10 10 Far față faruri de întâlnire dreapta
11 10 Far față faruri de întâlnire stânga
12 15 Spălător faruri, spălător auxiliar, unitate control far spate, lumini mers înapoi, unitate control Sistem antiblocare roți (ABS), blocare automată cutie automată, telefon pentru auto (’93 -’94), blocare diferențial, cruise control
13 15 Pompă combustibil
14 5 Iluminare plăcuță înmatriculare, iluminare consolă centrală, iluminare cutie torpedou, iluminare compartiment motor, bord (’93 -’94)
15 25 ’88 -’90:  Ștergător/ștergătoare parbriz / spălător parbriz, semnalizatoare , duze spălător parbriz încălzite, climatizare
15 ’91 -’94:  Ștergător/ spălător parbriz, semnalizatoare , duze spălător parbriz încălzite
16 30 ’88 -’90: Dezumidificator  geam spate, oglindă încălzită
20 ’91 -’94: Dezumidificator  geam spate, oglindă încălzită
17 30 ’88 -’90:  Climatizare, ventilator încălzitor
20 ’91 -’94:  Climatizare, ventilator încălzitor
18 25 ’88 -’90:  Scaune electrice cu memorie
5 ’91 -’94:  Memorie scaune electrice, oglindă exterioară, închidere centralizată (’93 -’94)
19 10 Închidere centralizată, încuietoare ușă încălzită, sistem antifurt
30 Închidere centralizată, încuietoare ușă încălzită
15 ’91 -’94:  Închidere centralizată, încuietoare ușă încălzită
20 25 ’88 -’90:  Scaune încălzite
Leggere  Audi A6 C6 (2004-2011) – cutia de siguranțe
30 ’88 -’90:  Ventilator răcire (viteză joasă), releu ventilator răcire
30 ’91 -’94:  Scaune încălzite
21 20 ’88 -’90:  Geamuri electrice
25 ’91 -’94:  Geamuri electrice, brichetă spate
22 –  –
23 10 Injectoare, senzor debit aer cu fir încălzit
24 15 Supapă rezervor cu cărbune activ, stabilizare ralanti
25 30 Scaune electrice cu memorie
26 5 Control viteză
27 5 Sistem control motor Motronic
28 5 ’88 -’90:  Tablou de bord
15 ’91 -’94: Tablou de bord
29 10 Cutie automată
30 5 Tablou de bord, computer de bord și întrerupător control funcții, sistem auto-verificare
31 –  –
Releu
R1 Claxon
R2 Proiectoare de ceață
R3 Cutie automată
R4  –
R5 Spălător parbriz / ștergător parbriz intermitent
R6  –
R7 Pompă combustibil
R8  –
R9 Reducere sarcină
R10  –
R11  –
R13 Ventilator radiator (3. nivel)
Întrerupător circuit
R12 Geam electric, scaune electrice

Câmp releu habitaclu nr. 1

Câmp releu habitaclu nr. 1

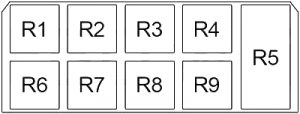

Audi V8 – schema cutiei de siguranțe – bloc releu habitaclu nr. 1
Nr
Releu
R1 Climatizare
R2 Catalizator
R3 Ventilator răcire radiator (viteză mică)
R4 Faruri față
R5 Geam electric / trapă
R6  –
R7  –
R8 Ventilator radiator
R9 Conexiune ABS

Câmp releu habitaclu nr. 2

Câmp releu habitaclu nr. 2

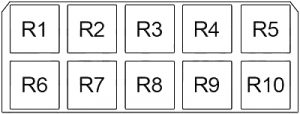

Audi V8 – schema cutiei de siguranțe – bloc releu habitaclu nr. 2
Nr
Releu
R1  –
R2 Difuzor
R3 Avertizare luminoasă antifurt
R4 Scaun șofer încălzit
R5 Scaun pasager încălzit
R6 Blocare cutie de viteze
R7 Lumină de rezervă
R8 Pompă spălare auxiliară
R9 Scaun spate stânga încălzit
R10 Scaun spate dreapta încălzit
