Renault Twingo II (2007-2014) – cutia de siguranțe

Andrei Popescu

În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Twingo II (2007–2014), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Renault Twingo II (2007-2014) – schema siguranță

Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.

Sunt utilizate informații din manualul de utilizare din 2012. Poziția și funcția siguranțelor în mașinile produse în perioade diferite pot varia.


Poziția cutiei de siguranțe

Vehicule
cu volan pe partea șoferului: Cutia de siguranțe se află în partea șoferului în stânga volanului, în spatele panoului de acoperire.
Poziția cutiei de siguranțe

Vehicule cu volan pe partea pasagerului:
Cutia de siguranțe se află în compartimentul motor în torpedoul din spatele panoului de acoperire.

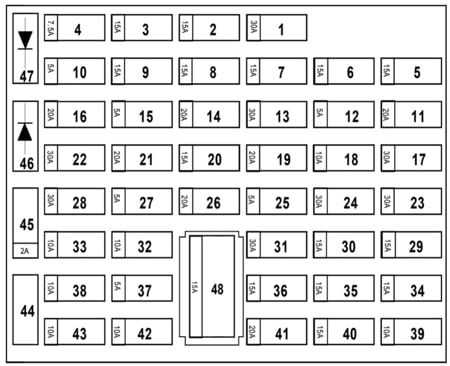

Destinația siguranțelor

Destinația siguranțelor

Pentru a localiza siguranțele, folosește eticheta de atribuire.
Număr Descriere
Număr Descriere
1 și 2 Ștergător/Ștergătoare parbriz;

Contor turație.
3 Servodirecție.
4, 16 și 27 Cutie secvențială.
5 Lumină de stop;

Limitator de viteză.
6 Lumină de marșarier;

Control oglindă retrovizoare;

Sirena alarmei;

Control distanță parcare.
7 Sistem airbag.
8 Grup electric;

Panou instrumente în partea pasagerului.
9 Injector
10 Sistem antiblocare roți (ABS) / ASR / ESP.
11 Semnalizator/Semnalizatoare;

Priză diagnostic.
12 Alimentare;

Bord.
13 Faruri de întâlnire;

Lumină spate ceață.
14 Închidere electrică a ușilor
15 Lumini de poziție;

Proiectoare de ceață față.
17 Geam spate încălzit;

Oglinzi laterale încălzite.
18 Iluminare interioară;

Iluminare suplimentară;

Sistem încălzire și climatizare;

Contor turație.
19 Lumini laterale.
20 Proiectoare de ceață față și spate.
21 Faruri de drum;

Claxon.
22 Faruri de drum.
Leggere  Renault Scenic II (2003-2009) – baterie
Număr Descriere
23 e 31 Geamuri electrice.
24 e 28 Ventilația compartimentului pasagerilor.
25 Faruri de întâlnire;

Faruri față și spate proiectoare de ceață.
26 Trapă.
29 Radio;

Unitate electrică a compartimentului pasagerilor;

Climatizare;

Bord;

scaun încălzit.
30 Brichetă.
32 Far de drum drept.
33 Faruri de drum stângi și martor bord.
34 Faruri de întâlnire drepte.
35 Faruri de întâlnire stângi și martor bord.
36 Ștergător lunetă.
37 Oglinzi laterale încălzite.
38 Claxon
39 Lumini spate proiectoare de ceață.
40 Poziție rezervată pentru echipamente suplimentare.
41 Scaune încălzite
42 Lumină laterală dreaptă;

Iluminare instrumente în cabina pasagerilor.
43 Lumină laterală stângă.
44 Poziție rezervată pentru echipamente suplimentare.
45 Comutatorul ușii șoferului.
48 Radio;

Alarmă;

Afișaj.
