Audi TT FV/8S (2015-2020) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi TT FV/8S (2015–2020), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Audi TT FV/8S (2015-2020) – schema cutiei de siguranțe
Anul producției: 2015, 2016, 2017, 2018, 2019, 2020.
Poziția cutiei de siguranțe
Habitaclu

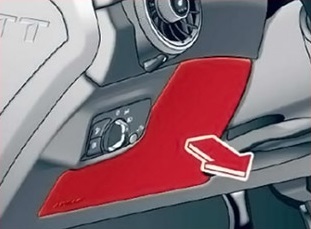

Panoul de siguranțe se află în spatele capacului din partea stângă a volanului.
Compartiment motor
Schemele cutiei de siguranțe

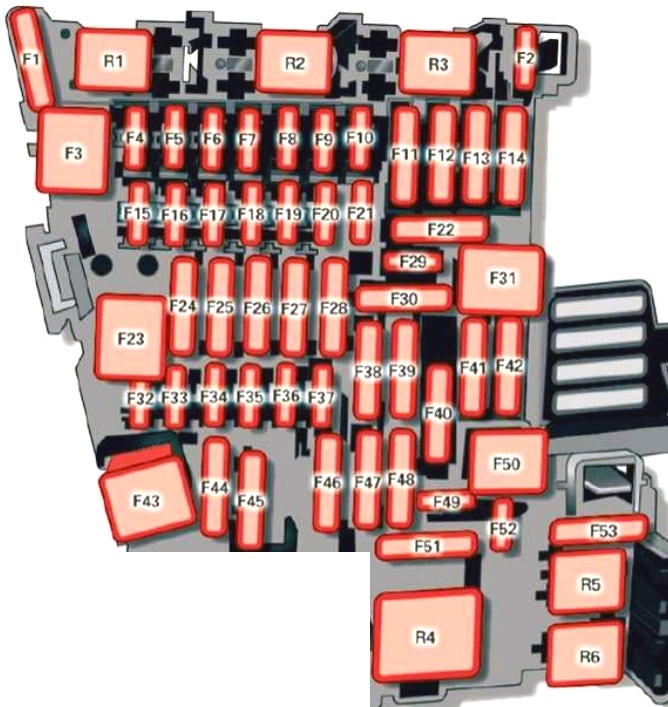

Cutia de siguranțe în habitaclu
Atribuirea siguranțelor în bord
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| F1 | 2016-2018:
Modul control putere superioară (Roadster); 2019: Neutilizat. |
| F2 | 2016-2018:
Modul control putere superioară (Roadster); 2019: Neutilizat. |
| F3 | 2016-2018:
Modul control ESC; 2019: Neutilizat. |
| F4 | Procesor central (MIB-2) |
| F5 | Gateway (diagnosticare) |
| F6 | 2016-2017:
Sistem alertă antifurt; 2018-2019: Manetă cutie de viteze (Cutie automată). |
| F7 | 2016-2017:
Climatizare; Manetă cutie de viteze (Cutie automată); Încălzire staționară; Releu încălzire lunetă spate; 2018-2019: Control sistem climatizare; Dezaburire lunetă spate; Monitorizare presiune pneuri. |
| F8 | 2016-2017:
Diagnosticare; Comutator frână electrică de parcare; Comutator lumină; Senzor ploaie și lumină; Iluminare interioară; 2018-2019: Comutator frână electromechanică de parcare; Comutator lumină; Senzor ploaie și lumină; Iluminare interioară; Conector diagnostic; Electronică trapă. |
| F9 | Modul comutator coloana volan |
| F10 | 2016-2018:
Afișaj; 2019: Poziționare vehicule. |
| F11 | 2016-2018:
Ambreiaj Haldex; 2019: Ambreiaj tracțiune integrală; Modul control sistem electric vehicul partea stângă |
| F12 | Zona MMI (componente Infotainment) |
| F13 | 2016-2018:
Modul control adaptiv supape; 2019: Neutilizat. |
| F14 | Ventilator sistem climatizare |
| F15 | Bloc electronic coloana volan |
| F 16 | Componente MMI;
Microfon centură de siguranță (Roadster). |
| F17 | Bord |
| F18 | Cameră spate |
| F19 | Modul control sistem cheie comodă |
| F20 | Reglare putere suport lombar |
| F22 | Încălzire cabina superioară (gât) partea pasagerului față (Roadster) |
| F23 | 2016-2017:
Iluminare exterioară dreapta; Calculator bord (dreapta); 2018-2019: Neutilizat. |
| F24 | 2016-2017:
Neutilizat; 2018-2019: Modul control sistem electric vehicul partea dreaptă. |
| Nr | Descriere |
|---|---|
| F25 | Ușă laterală/ușă partea șoferului (de exemplu geamuri electrice) |
| F26 | Încălzirea scaunului |
| F27 | 2016-2017:
Neutilizat; 2018: Modul control al sistemului electric al vehiculului. |
| F28 | Port AMI High media |
| F29 | 2016-2017:
Calculator bord; 2018: Modul control al sistemului electric al vehiculului. |
| F31 | 2016-2017:
Calculator bord stânga; 2018: Modul control al sistemului electric al vehiculului stânga; 2019: Neutilizat |
| F32 | Sisteme de asistență pentru șofer |
| F33 | Sistem airbag |
| F34 | 2016-2018:
Releu priză; Sunet interior; Comutator lumină marșarier; Senzor temperatură; Senzor nivel ulei; 2019: Priză, sunet interior; Comutator lumină spate; Senzor temperatură; Senzor nivel ulei; Încălzire gât; Mecanism deschidere uși garaj. |
| F35 | 2016-2018:
Diagnosticare; Sistem control al razei farurilor; Senzor calitate aer; Întunecare automată a oglinzii retrovizoare; 2019: Diagnosticare; control al razei farurilor; Senzor calitate aer; Întunecare automată a oglinzii retrovizoare; Modul comutator panou instrumente central. |
| F36 | Lumină semnalizare dreapta / proiector LED drept |
| F37 | Lumină semnalizare stânga / proiector LED stâng |
| F38 | Modul control motor, modul control ESC |
| F39 | Ușă laterală ușă/partea pasagerului față (de exemplu geamuri electrice) |
| F40 | Brichetă, prize |
| F41 | 2016-2018:
Releu SCR și unitate de alimentare; 2019: Diagnosticare rezervor combustibil. |
| F42 | Zonă închidere centralizată |
| F43 | 2016-2018:
Calculator bord; 2019: Neutilizat. |
| F44 | 2016-2017:
Neutilizat; 2018-2019: Modul control ambreiaj tracțiune integrală. |
| F45 | Scaun electric reglabil partea șoferului |
| F46 | Încălzire cabina superioară partea șoferului (Roadster) |
| F49 | Pornire, senzor ambreiaj |
| F50 | 2016-2017:
Supape ESC; 2018-2019: Neutilizat. |
| F52 | 2016-2018:
Neutilizate; 2019: Modul control pentru controlul suspensiei. |
| F53 | Dezghețare lunetă spate |

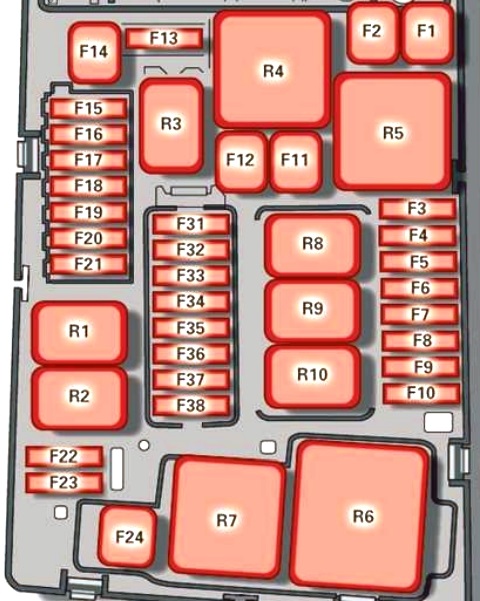

Cutia de siguranțe în compartiment motor
Atribuirea siguranțelor în compartiment motor
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| F1 | Modul control ESC |
| F2 | Modul control ESC |
| F3 | Modul control motor |
| F4 | Răcire motor;
Elemente motor; Releu bobină auxiliară încălzitor (1+2); Releu pompă injecție aer secundar. |
| F5 | Elemente motor, sistemul rezervoarelor |
| F6 | Senzor lumină frână |
| F7 | Elemente motor |
| F8 | Senzor de oxigen |
| F9 | 2016-2018:
Elemente motor; Supapă evacuare; Modul control timp aprindere; 2019: Elemente motor; Supapă evacuare. |
| F10 | Injectoare combustibil;
Modul control combustibil. |
| F11 | 2016-2018:
Încălzitor auxiliar 2; 2019: Neutilizat. |
| F12 | 2016-2018:
Încălzitor auxiliar 3; 2019: Neutilizat. |
| F13 | 2016-2018:
Modul control cutie automată; 2019: Pompă fluid transmisie. |
| Nr | Descriere |
|---|---|
| F14 | 2016-2017:
Neutilizat; 2018-2019: Bobine de aprindere (5 cilindri). |
| F15 | Claxon |
| F 16 | Bobină de aprindere |
| F17 | 2016-2018:
Modul control ESC; Modul control motor; 2019: Silencioasă. |
| F18 | 2016-2018:
Terminal 30 (tensiune de referință); 2019: Interfață diagnostic; Monitorizare baterie; Antena pentru deschiderea ușilor garajului |
| F19 | Ștergător/Ștergătoare parbriz |
| F20 | 2016-2018:
Claxon; 2019: Sistem de alertă antifurt |
| F21 | 2016-2018:
Neutilizat; 2019: Modul control cutie automată. |
| F22 | Diagnostic terminal 50 |
| F23 | Demaror |
| F24 | Încălzitor auxiliar 1 |
| F31 | 2016-2017:
Neutilizat; 2018-2019: Elemente motor (5 cilindri). |
| F32 | 2016-2018:
Faruri LED; 2019: Neutilizat. |
| F33 | 2016-2017:
Neutilizat; 2018: Pompă lichid transmisie; 2019: Neutilizat. |
