Audi A4 e S4 (B5) (1994-2001) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A4 și S4 (B5) (1994–2001), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Audi A4 și S4 (B5) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.
Cutia de siguranțe în compartiment motor

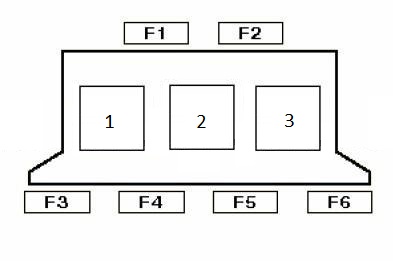

Tip 1 – schema cutiei de siguranțe
| 1 | Releu 2 încălzitor lichid compartiment motor, putere mare (Diesel) – dacă este instalat |
| 2 | Releu 1 încălzitor lichid compartiment motor, putere mică (Diesel) – dacă este instalat |
| 3 | Releu control motor (EC) |
| F1 | – |
| F2 | (15A) Gestionare motor (1998^) |
| F3 | (15A) Gestionare motor (^ 1997) |
| F4 | (50A) Încălzitor lichid compartiment motor (1,9TDI) – dacă este instalat |
| F5 | (25A) Încălzitor lichid compartiment motor (1,9 TDI) – dacă este instalat |
| F6 | (80A) Bujii (1,9TDI) |

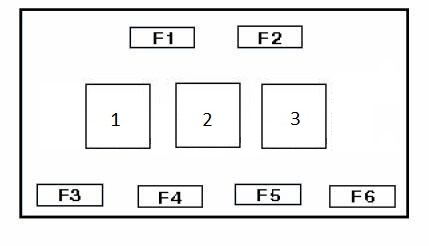

Tip 2 – schema cutiei de siguranțe
| 1 | Releu al sistemului senzor de oxigen (2,6 ABC) |
| 2 | Releu al elementului încălzitor lichid răcire motor II |
| 3 | Releu al sistemului de injecție combustibil |
| F1 | – |
| F2 | – |
| F3 | (20A) Sistem de injecție |
| F4 | (50A) Element încălzitor lichid răcire motor |
| F5 | (25A) Element încălzitor lichid răcire motor |
| F6 | (15A) Sistemul bujiilor de aprindere |

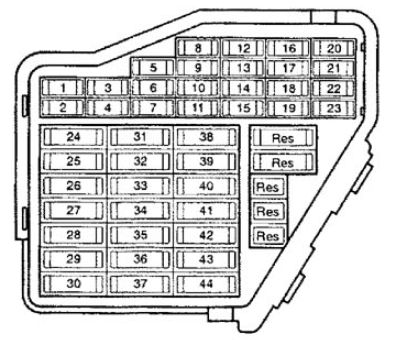

Cutia de siguranțe în partea pasagerului Audi A4 (B5).
Poziția cutiei de siguranțe
Dispozitivul se află sub capac la capătul bordului din stânga. Pentru a deschide capacul, introduceți o șurubelniță în fanta de sub capac și ridicați-l. Pe partea interioară a capacului cutiei de siguranțe se află o manivelă pentru deschiderea manuală a trapei electrice. În rândul din dreapta se află două siguranțe de rezervă.
Tip 1
| F1 | (5A) Duze spălătoare parbriz încălzite |
| F2 | (5A) Semnalizatoare, lumini de avarie |
| F3 | (5A) Lumină compartiment portbagaj;
Iluminare bord; Releu spălătoare faruri. |
| F4 | (5A) Lumină număr înmatriculare |
| F5 | (5A) Iluminare întrerupător;
Iluminare bord. |
| F6 | (5A) Modul control închidere centralizată |
| F7 | (10A) Modul control Sistem antiblocare roți (ABS) |
| F8 | (5A) Telefon |
| F9 | – |
| F10 | – |
| F11 | (5A) Pilot automat |
| F12 | (10A) Priză diagnosticare |
| F13 | (10A) Lumini de stop |
| F14 | (10A) Lumini interioare;
Lumini oglinzi cosmetice. |
| F15 | (10A) Bord, module control |
| F 16 | (5A) Unitate control Sistem antiblocare roți (ABS) |
| F17 | (10A) Încălzire încuietoare ușă |
| F18 | (10A) Far de întâlnire dreapta |
| F19 | (10A) Lumină de întâlnire stânga |
| F20 | (10A) Lumini de poziție faruri – dreapta;
Reglaj fascicul faruri. |
| F21 | (10A) Lumini de poziție – stânga;
Reglaj lumini principale. |
| F22 | (5A) Lumini laterale – dreapta;
Lumini spate – dreapta. |
| F23 | (5A) Lumini laterale – stânga;
Lumini spate – stânga. |
| F24 | (25A) Ștergător și spălător parbriz |
| F25 | (30A) Motor ventilator încălzitor;
Elemente de climatizare. |
| F26 | (30A) Lunetă încălzită;
Oglinzi încălzite. |
| F27 | (15A) Ștergător lunetă |
| F28 | (15A) Pompă combustibil |
| F29 | (20A) Electrovalvă EVAP;
Încălzirea sondei lambda, în electrovalva colectorului de admisie. |
| F30 | (20A) Trapă |
| F31 | (15A) Lumini marșarier, module control |
| F32 | (20A) Bobine de aprindere;
Senzor debit masic aer; ECM. |
| F33 | (15A) Brichetă |
| F34 | (15A) Injector |
| F35 | (30A) Priză remorcă |
| F36 | (15A) Proiectoare de ceață față;
Proiectoare de ceață spate. |
| F37 | (20A) Modul telefon transmisie/receptie;
Unitate audio. |
| F38 | (15A) Lumină compartiment încărcare;
Închidere centralizată. |
| F39 | (15A) Lumini de avarie |
| F40 | (25A) Claxon |
| F41 | (25A) Releu electrovalve ABS |
| F42 | (30A) Încălzitor auxiliar |
| F43 | – |
| F44 | (30A) Încălzire scaun |
Tip 2
| F1 | (5A) Duze încălzite ale ștergătorului parbrizului |
| F2 | (10A) Semnalizatoare |
| F3 | (5A) Spălător faruri;
Lumină compartiment portbagaj; Lumină compartiment motor; Climatizare (AC); Cutie automată (AT); Bord. |
| F4 | (5A) Lumină număr înmatriculare |
| F5 | (10A) Bord;
Scaune încălzite; Oglinzi laterale electrice; Afișaj cutie de viteze; Lumină avertizare SRS; Indicator temperatură aer exterior; Modul avertizare defect bec; Sistem navigație; Asistență parcare; Climatizare (AC); Catalizator; Jaluzea lunetă; Telefon/telematică. |
| F6 | (5A) Închidere centralizată |
| F7 | (10A) Sistem antiblocare roți (ABS);
Comutator BPP; Comutator CPP. |
| F8 | (5A) Telefon/telematică |
| F9 | (10A) Oglinzi laterale încălzite;
Încuietori uși încălzite; Afișaj cutie de viteze; Indicator temperatură aer exterior. |
| F10 | (5A) Reglare automată faruri |
| F11 | (5A) Pilot automat (cu AT) |
| F12 | (10A) Conector date (DLC) |
| F13 | (10A) Lumini de stop |
| F14 | (10A) Lumini interioare;
Lumini de citit; Sistem alarmă; Lumină oglindă cosmetică; Memorie electrică scaun. |
| F15 | (10A) Bord;
Geamuri electrice; Cutie automată (AT); Climatizare (AC); Sistem navigație. |
| F 16 | (5A) Sistem antiblocare roți (ABS);
Program electronic de stabilitate (ESP). |
| F17 | (10A) Încuietori uși încălzite;
Sistem navigație; Suspensie pneumatică; Radio bidirecțional. |
| F18 | (10A) Faro dreapta – lumină faruri de drum |
| F19 | (10A) Faro stânga – lumină faruri de drum |
| F20 | (10A/15A) Faro dreapta – lumină faruri de întâlnire, reglare faruri |
| F21 | (10A/15A) Faro stânga – lumină faruri de întâlnire, reglare faruri |
| F22 | (5A) Lumini laterale, spate dreapta |
| F23 | (5A) Lumini laterale, spate stânga |
| F24 | (25A) Sistem de spălare și ștergător parbriz;
Releu ștergător și spălare parbriz. |
| F25 | (30A) Motor ventilator AC, încălzitor;
Climatizare (AC). |
| F26 | (30A) Lunetă încălzită;
Oglinzi laterale încălzite; Recirculare aer climatizare și încălzire. |
| F27 | (15A) Motor ștergător lunetă;
Volan încălzit; Comutatoare pe volan. |
| F28 | (15A/20A) Pompă combustibil;
Pompă de ridicare combustibil. |
| F29 | (20A) Gestionare motor |
| F30 | (20A) Trapă |
| F31 | (15A) Lumini marșarier;
Control viteză; Cutie automată (AT); Conector date (DLC); Oglindă retrovizoare anti-orbire; Electrovalvă EGR. |
| F32 | (20A) Gestionare motor |
| F33 | (15A) Brichetă |
| F34 | (15A) Gestionare motor |
| F35 | (30A) Priză remorcă |
| F36 | (15A) Proiectoare de ceață față;
Proiectoare de ceață spate. |
| F37 | (20A) Telefon, sistem audio |
| F38 | (15A) Lumină capac portbagaj, hayon, închidere centralizată |
| F39 | (15A) Lumini avertizare |
| F40 | (25A) Claxon |
| F41 | (25A) Sistem antiblocare roți (ABS) |
| F42 | (25A) Program electronic stabilitate (ESP) |
| F43 | Electrovalvă EGR;
Senzor temperatură lichid răcire motor (ECT) (1999^). |
| F44 | (30A) Scaune încălzite |
Releu Audi A4 B5.

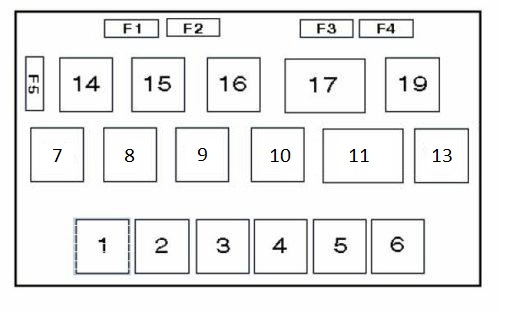

Tip 1
| 1 | Releu circuite auxiliare de aprindere |
| 2 | Releu claxon |
| 3 | Releu pompă spălare faruri |
| 4 | Releu sistem transmisie I – AT |
| 5 | Releu ștergător și spălare parbriz |
| 6 | Releu pompă combustibil |
| 7 | – |
| 8 | Releu lumini de zi |
| 9 | Releu faruri de drum |
| 10 | Releu proiectoare de ceață |
| 11 | Modul control oglindă exterioară |
| 13 | Releu sistem transmisie II – Cutie automată |
| 14 | Releu ștergător și spălare spate |
| 15 | – |
| 16 | Releu ambreiaj compresor climatizare |
| 17 | Modul avertizare defecțiune bec |
| 19 | – |
| F1 | – |
| F2 | (20A) Sistem alarmă |
| F3 | (10A) Taximetru |
| F4 | (50A) Sistem antiblocare roți (ABS) |
| F5 | (50A) Sistem antiblocare roți (ABS) |

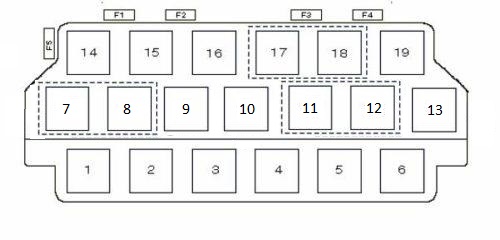

| 1 | Releu circuite auxiliare de aprindere |
| 2 | Releu claxon – sunet dublu |
| 3 | Releu pompă spălare faruri |
| 4 | Pod, cu MT |
| 5 | Releu ștergător și spălare parbriz |
| 6 | Releu pompă combustibil;
Releu bujii aprindere. |
| 7 | Modul control sistem alarmă taxi |
| 8 | Modul control sistem alarmă taxi |
| 9 | Releu faruri de drum |
| 10 | Releu proiectoare de ceață față |
| 11 | Modul control oglinzi laterale, cu oglinzi rabatabile |
| 12 | Modul control oglinzi laterale, cu oglinzi rabatabile |
| 13 | Releu al întrerupătorului frânei demarorului;
Releu al luminilor de mers înapoi, cu AT/4 trepte. |
| 14 | Releu al pompei ștergător parbriz lunetă spate |
| 16 | Releu al ambreiajului compresorului aer condiționat |
| 17 | Modul avertizare defect bec |
| 18 | Modul avertizare defect bec |
| 19 | |
| F1 | |
| F2 | (20A) Sistem alarmă (taxi) |
| F3 | (10A) Taximetru |
| F4 | (5A) Radio bidirecțional (taxi) |
| F5 | (20A) Sistem alarmă (taxi) |

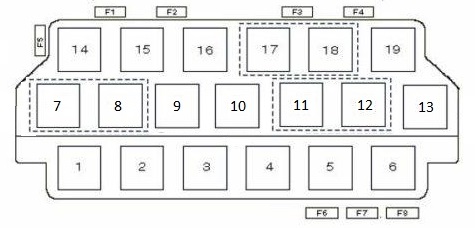

Tip 3 (din 1998)
| 1 | Releu claxon – sunet dublu |
| 2 | Releu circuite auxiliare de aprindere |
| 3 | |
| 4 | Releu pompă combustibil, releu bujii aprindere |
| 5 | Releu ștergător și spălare parbriz |
| 6 | Releu ștergător și spălare parbriz |
| 7 | Releu proiectoare de ceață față (1998) |
| 8 | Modul control sistem alarmă taxi 1, releu lumini de zi |
| 9 | Modul control sistem alarmă taxi 1, releu faruri de drum |
| 10 | Releu aprindere alternator (AFB) – 1998 |
| 11 | Modul control oglinzi laterale, cu oglinzi rabatabile |
| 12 | Modul control oglinzi laterale, cu oglinzi rabatabile |
| 13 | Releu al întrerupătorului frânei demarorului;
Releu al luminilor de mers înapoi, cu AT/4 trepte. |
| 16 | Modul multifuncțional de control al volanului |
| 17 | Modul de avertizare defect bec |
| 18 | Modul de avertizare defect bec |
| 19 | Modul de control al sistemului de alarmă taxi 2 |
| F1 | |
| F2 | (20A) Sistem de alarmă (taxi) |
| F3 | (10A) Taximetru |
| F4 | (5A) Radio bidirecțional (taxi) |
| F5 | (20A) Sistem de alarmă (taxi) |
| F6 | |
| F7 | |
| F8 | (15A) Motor pompa gol (AML/AMM/AMX/AVV) |
Cutia de relee nr. 2 Audi A4.

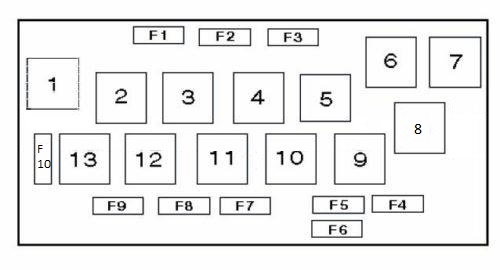

Tip 1
| 1 | Releu temporizat al ventilatorului lichidului de răcire al motorului |
| 2 | Releu al motorului ventilatorului condensatorului aerului condiționat I |
| 3 | Releu al motorului ventilatorului condensatorului aerului condiționat II |
| 4 | Releu al circuitului electric al geamului |
| 5 | |
| 6 | |
| 7 | Releu telefonic |
| 8 | |
| 9 | |
| 10 | Releu al proiectoarelor de ceață |
| 11 |
| 12 | |
| 13 | |
| F1 | |
| F2 | (30A) Reglarea scaunului |
| F3 | |
| F4 | (50A) pompă Sistem antiblocare roți (ABS) |
| F5 | (40A) Motor ventilator condensator Climatizare I |
| F6 | (30A) Siguranță motor ventilator lichid răcire motor |
| F7 | (5A) Motor ventilator condensator Climatizare II |
| F8 | (30A) Geamuri electrice |
| F9 | (30A) Geamuri electrice |
| F10 | (15A) Închidere centralizată |

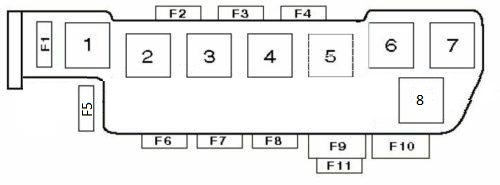

| 1 | Releu de funcționare al motorului ventilatorului lichidului de răcire al motorului (dacă este prezent) |
| 2 | Releu al motorului ventilatorului lichidului de răcire al motorului – 2. viteză (dacă este prezent) |
| 3 | Releu al motorului ventilatorului lichidului de răcire al motorului – 1. viteză |
| 4 | Releu ABS (cu ESP) |
| 5 | Modul control al luminilor de avertizare ale ușilor deschise (1998^) |
| 6 | – |
| 7 | Releu de comutare al sistemului audio/difuzorului telefonului (^ 1997) |
| 8 | – |
| F1 | – |
| F2 | (30A) Siguranță electrică a scaunului, partea pasagerului |
| F3 | (30A) Siguranță electrică a scaunului, partea șoferului |
| F4 | – |
| F5 | (10A) Priză auxiliară de alimentare |
| F6 | (30A) Comutator electric al geamurilor față |
| F7 | (30A) Comutator electric al geamurilor spate |
| F8 | (5A) Releu al motorului ventilatorului lichidului de răcire 1/2 |
| F9 | (40A) Motor ventilator lichid răcire motor, 2 viteze |
| F10 | (50A/60A) Sistem antiblocare roți (ABS) |
| F11 | (30A) Motor ventilator lichid răcire motor (o viteză) |
