Audi A7 (2011-2019) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A7 (2011–2019), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).
Audi A7 – schema siguranței
Anul producției: 2011, 2012, 2013, 2014, 2015, 2016 și 2017, 2018, 2019.
Siguranță brichetă (priză de alimentare) în Audi A7 numărul se află în bloc siguranțe în habitaclu.

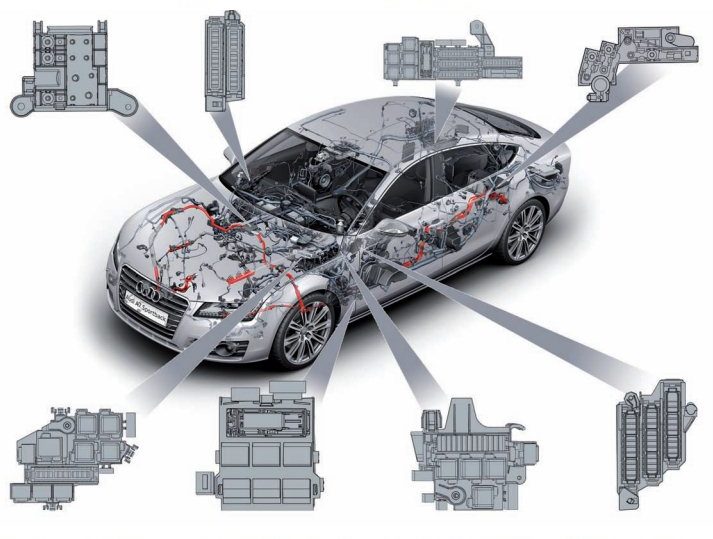

Poziții
- Distribuitor electric în camera de expansiune.
- Cutia de siguranțe și releu pe partea dreaptă a panoului față.
- Cutia de siguranțe / releu și concentratorul bus CAN în portbagaj pe partea dreaptă.
- Cutia de siguranțe principală pe terminalul pozitiv al bateriei.
- Cutia de siguranțe și releu în camera de expansiune pe partea șoferului (E-Box)
- Cutia de conexiune și concentratorul nodului bus CAN în partea inferioară a montantului A stâng.
- Cutia de siguranțe și releu în zona unității de control de alimentare.
- Cutia de siguranțe și releu pe partea stângă a panoului față .
Habitaclu

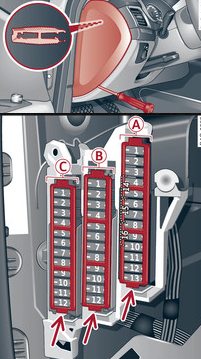

Cutie în stânga
Descriere
| Support cutie de siguranțe -A- (negru) | |
|---|---|
| Nr | Descriere |
| 1 | Sistem de direcție electromecanic;
Cârlig de remorcare; Ionizator; Panou de întrerupătoare; Scaune spate încălzite; Frână de parcare electromecanică. |
| 2 | Semnal;
Climatizare; Gateway; Oglindă retrovizoare cu ecranare automată. |
| 4 | Asistență la parcare;
Reglarea unghiului farurilor. |
| 5 | Control dinamic;
Airbag; Control electronic al stabilității. |
| 6 | Faruri |
| 7 | «cruise control adaptiv» |
| 8 | Senzori scaun partea pasagerului;
Airbag. |
| 9 | „Intrare” |
| 10 | Sunet motor;
Unitate de control auxiliară pentru vedere pe timp de noapte; „HomeLink” (deschidere uși garaj); Asistent parcare. |
| 11 | Procesare imagine de la cameră video |
| 12 | Faruri |
| 13 | Modul întrerupător coloana de direcție |
| 14 | Terminal 15 (portbagaj) |
| 15 | Terminal 15 (compartiment motor) |
| 16 | Demaror |
| Suport siguranță -B- (maro) | |
|---|---|
| Nr | Descriere |
| 1 | Sistem infotainment |
| 2 | Sistem infotainment |
| 3 | Scaun față partea pasagerului |
| 4 | Airbag;
Control electronic al stabilității. |
| 6 | Alarmă antifurt |
| 7 | Frână de parcare electromecanică |
| 8 | Iluminare interioară |
| 9 | Sistem încălzire parbriz față;
Cameră video; Senzor lumină și ploaie. |
| 10 | Suport lombar (scaun partea șoferului) |
| 11 | Scaun partea șoferului |
| 12 | Sistem electronic de stabilitate |
| 13 | Semnal acustic |
| 14 | Faruri |
| 15 | Scaune față încălzite |
| 16 | Control dinamic |
| Support cutie de siguranțe -C- (roșu) | |
|---|---|
| Nr | Descriere |
| 1 | Ambreiaj |
| 2 | Pompă combustibil |
| 3 | Senzor lumină frâne |
| 4 | Unitate control AdBlue (motor diesel);
Acustica motor. |
| 5 | Ușă spate |
| 6 | Uși de acces |
| 7 | Sistem electronic de stabilitate |
| 8 | Ștergătoare parbriz |
| 9 | Sistem curățare faruri |
| 10 | Iluminare interioară;
Climatizare. |
| 11 | Faruri |
| 12 | Trapă glisantă |

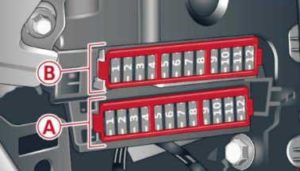

Cutia din partea dreaptă
Descriere
| Suport siguranță -A- (roșu) | |
|---|---|
| Nr | Descriere |
| 1 | Sistem infotainment, schimbătoare CD |
| 2 | Sistem infotainment (display) |
| Suport siguranță -B- (maro) | |
|---|---|
| Nr | Descriere |
| 1 | Climatizare |
| 2 | Climatizare (ventilator) |
| 3 | Interfață diagnostic |
| 4 | Bloc aprindere electrică |
| 5 | Reglaj electric coloana volan |
| 6 | Modul întrerupător coloană volan |
| 7 | Reglaj electric coloana volan |
| 8 | Comutator lumină |
| 9 | Display pe parbriz |
| 10 | Bord |
| 11 | Sistem infotainment, schimbătoare DVD |

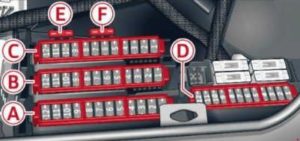

Cutia de siguranțe în portbagaj
Descriere
| Support cutie de siguranțe -A- (negru) | |
|---|---|
| Nr | Descriere |
| 1 | Cârlig / priză pentru 220 V |
| 2 | Cârlig remorcă;
Suport pentru ceașcă cu controlul temperaturii băuturilor. |
| 3 | Cârlig remorcă;
Deplasarea scaunului față partea pasagerului din poziția pliată. |
| 4 | Frână de parcare electromecanică |
| 5 | Frână de parcare electromecanică |
| 6 | Uși față (partea pasagerului față) |
| 7 | Iluminare exterioară spate a vehiculului |
| 8 | Închidere centralizată, dispozitiv de finisare |
| 9 | Scaune față încălzite |
| 11 | Scaune spate încălzite;
Climatizare. |
| 12 | Cârlig remorcă |
| Support cutie de siguranțe -B- (roșu) | |
|---|---|
| Nr | Descriere |
| 1 | Tensionatoare centuri de siguranță, stânga |
| 2 | Tensionatoare centuri de siguranță, dreapta |
| 3 | Rezervor AdBlue (motor diesel) / pompă combustibil |
| 4 | Rezervor AdBlue (motor diesel) / rulment motor (motor pe benzină) |
| 5 | Capac portbagaj touch |
| 6 | Suspensie pneumatică, reglare amortizare |
| 7 | Ușă spate (partea pasagerului față) |
| 8 | Lumini spate |
| 9 | Capac portbagaj |
| 10 | Sistem de divertisment pentru scaune spate |
| 12 | Spoiler spate (Sportback);
Trapă. |
| Suport siguranță -C- (maro) | |
|---|---|
| Nr | Descriere |
| 1 | Sistem infotainment |
| 2 | Sistem infotainment |
| 3 | Sistem infotainment;
Oglindă retrovizoare interioară cu ecranare automată. |
| 4 | Cameră marșarier;
Camere de măsurare. |
| 5 | Tuner TV |
| 6 | Sistem detectare scurgeri rezervor |
| 7 | Uși |
| 8 | Încălzitor apă |
| 10 | Suport lombar (scaun față partea pasagerului) |
| 12 | Sistem infotainment |
| Support cutie siguranțe -D- (negru) | |
|---|---|
| Nr | Descriere |
| 1 | Suspensie pneumatică;
Reglarea amortizoarelor; Diferențial sportiv; Frână de parcare electromecanică. |
| 2 | Senzor cursă ambreiaj;
Cutie automată. |
| 3 | Scaune |
| 4 | Ștergător spate (Avant) |
| 5 | Sistem asistență laterală |
| 6 | Sunet motor |
| 7 | Sistem infotainment;
Amplificator audio. |
| 8 | „Intrare” |
| 9 | Diferențial sportiv |
| 10 | Climatizare |
| 11 | Sistem monitorizare presiune pneuri;
Încălzire habitaclu cu motor oprit. |
| 12 | Sistem Start/Stop |
- Suport siguranță -E- (negru) – Vehicule speciale / scaun spate
- Suport siguranță -F- (negru) – Lunetă încălzită
