Audi S6 C5 (1997-2005) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi S6 C5 (1997–2005), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).

Audi S6 C5 (1997-2005) – schema cutiei de siguranțe

Anul producției: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Siguranță brichetă (priză de alimentare) în Audi S6 C5 (1997-2005) este siguranța 33 în cutia de siguranțe

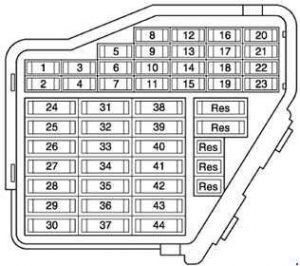

Cutia de siguranțe bord lateral partea bordului

Număr	[A]	Descriere
1	5	Element încălzitor, duză ștergător stânga Element încălzitor, duză ștergător dreapta
2	10	Comutator lumini de avarie
3	5	Iluminare cutia de siguranțe
4	5	Iluminare plăcuță înmatriculare
5	10	Nivel ulei/senzor temperatură ulei Supapă reglare compresor, sistem climatizare Senzor presiune înaltă Comutator tiptronic Modul control monitor presiune pneuri Dispozitiv monitorizare becuri Telefon mobil care controlează electronica de control Controler și afișaj climatizare/condiționare Senzor calitate aer Sistem navigație cu modul control cititor CD Modul control autolivellare suspensie Modul control pentru control înălțime suspensie Modul control telefonie/telematică Modul control pentru comandă vocală Modul control asistență parcare Comutator jaluzea spate
6	5	Modul control central cu bloc siguranțe
7	10	Modul control Sistem antiblocare roți (ABS) Senzor unghi direcție Buton TCS/ESP Comutator pedală frână sistem pilot automat (sistem injecție directă motorină) Comutator pedală ambreiaj
8	5	Modul control telefonie/telematică Modul control pentru comandă vocală
9	10	Oglindă exterioară încălzită, partea șoferului Oglindă exterioară încălzită, partea pasagerului față
10	5	Control debit faruri, modul control
11	5	Oglindă retrovizoare interioară automată anti-orbire
12	10	Diagnosticare conexiune
13	10	Comutator lumină stop Becuri stop
14	10	Modul control central cu bloc siguranțe Memorie modul control, scaun șofer Memorie modul control, scaun pasager față Comutator deblocare compartiment portbagaj Comutator monitor interior
15	10	Modul control cu afișaj în panoul de instrumente Releu izolare celule solare Sistem navigație cu modul control cititor CD Modul control memorie oglinzi Receptor radio auxiliar controlat radio
16	5	Senzor unghi direcție
17	10	Modul control monitor presiune pneuri Modul control autolivellare suspensie Comutator radio bidirecțional Modul control asistență parcare
18	10	Bec principal, dreapta Faruri de întâlnire – lumină avertizare
19	10	Bec principal, stânga
20	15	Bec cu bec faruri de întâlnire, dreapta Motor control debit faruri, dreapta
21	15	Bec cu bec faruri de întâlnire, stânga Motor control debit faruri, stânga

22	5	Bec lateral, dreapta Bec spate, dreapta
23	5	Bec lateral, stânga Bec spate, stânga
24	25	Pulverizator automat intermitent / releu ștergător parbriz Control ștergătoare parbriz intermitente
25	30	Controler și afișaj climatizare/condiționare Releu izolare celule solare Ventilator aer proaspăt Releu cuplare magnetică Releu încălzitor auxiliar
26	30	Controler și afișaj climatizare/condiționare Comutator încălzire lunetă spate
27	15	Volan încălzit Motor ștergător lunetă spate
28	20	Pompă combustibil (pompă de alimentare) Unitate control pompă combustibil Releu pompă combustibil
29	30 20	Bobină de aprindere cu etapă de ieșire (cod motor BAS) Control Motronic (cod motor BAS) Etapă de ieșire Bobină de aprindere cu etapă de ieșire Control Motronic Supape reglare distribuție arbore cu came
30	20	Controler reglare trapă glisantă
31	15	Inhibitor demaror și releu lumină marșarier Comutator lumini de avarie Comutator lumini marșarier Diagnosticare conexiune Comutator multifuncțional Releu întârziere stingere aprindere Unitate control cutie automată
32	20	Injectoare Comutator sistem cruise control
33	15	Brichetă Brichetă, spate
34	15	Releu pompă aer secundară Supape electromagnetice Supapă admisie aer secundar Supapă retur aer turbocompresor Măsurători masă aer Încălzitor pentru sonde lambda Supapă comutare colector admisie
35	30	Presofuzie remorcă
36	15	Comutator proiectoare de ceață față și spate
37	20	Radio Amplificator cu subwoofer Unitate control selecție antene Controler electronic control, navigație Tuner navigație/TV Interfață navigație Cititor carduri chip
38	20	Unitate control centrală cu bloc
39	15	Comutator lumini de avarie
40	25	Releu sonor cu două tonuri
41	25	Releu pentru supape electromagnetice ABS (toate modelele de stradă)
42	25	Unitate control ABS
43	5	Radio Controler electronic control, navigație
44	30	Releu încălzitor auxiliar Releu izolare celule solare 2 Regulator scaun încălzit partea șoferului Regulator scaun încălzit partea pasagerului față Comutator scaun spate stânga încălzit cu regulator Comutator scaun spate dreapta încălzit cu regulator

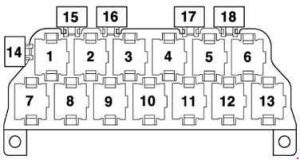

Suport releu cu 13 puncte, în spatele bordului partea șoferului

Număr	Descriere
1	Releu două tonuri (telematică – USA) – J4
2	Releu alternativ cuplare – J442 Unitate control sistem alertă (taxi) – J85 Sirena releu (vehicule de poliție) – J408 Releu sistem alertă, comutare lumini (vehicule speciale) – J549
3	Releu izolare celule solare – J309 Unitate control sistem alertă (taxi) – J85 Sirena releu (vehicule de poliție) – J408 Releu sistem alertă 2, fascicul principal intermitent (vehicule speciale) – J461
4	Releu cu inhibitor pornire – J207 Inhibitor pornire și releu lumină marșarier – J226
5	Releu cuplare magnetică – J44 Releu încălzitor auxiliar – J8
6	Releu lumină proiectoare de ceață – J5 Releu pompă combustibil (TDI) – J17
7	Grup control multifuncțional volan – J453
8	Grup control multifuncțional volan – J453
9	Dispozitiv monitorizare becuri – J123
10	Dispozitiv monitorizare becuri – J123
11	Oglindă exterioară pliabilă unitate control sistem – J351
12	Oglindă exterioară pliabilă unitate control sistem – J351
13	Unitate control Servotronic – J236
14	Siguranță taximetru – S182 Siguranță E (vehicule de poliție) – S201 Siguranță releu pompă hidraulică (toate modelele rutiere) – S279
15	Neutilizat
16	Siguranță sistem alertă (taxi) – S57 Siguranță B (vehicule de poliție) – S202
17	Taximetru și siguranță sistem alertă (taxi) – S183 Siguranță C (vehicule de poliție) – S203 Siguranță sistem intercomunicare (vehicule speciale) – S253 Siguranță proiectoare de ceață (lumini de zi – Canada) – S28
18	Instalat în orice spațiu liber Alternator cuplare – J442 (vehicule speciale) Sistem alertă II unitate control – J430 (taxi) releu laser pentru sistem alertă faruri principale – J182 (vehicule de poliție) Releu izolare celule solare – J309 (taxi)

Microcentrală electrică, în spatele bordului partea șoferului

Număr	Descriere
1	Releu două tonuri – J4
2	Releu de descărcare contacte X – J59
3	Releu hidraulic pompe hidraulice transmisie cu debit redus (modele allroad) – J555
4	Releu pompă combustibil (motoare pe benzină) – J17 Releu bujii incandescente (motoare diesel) – J52
5	Deblocare automată intermitentă / releu cu întrerupător – J31
6	Deblocare automată intermitentă / releu cu întrerupător – J31
A	Siguranță cu reglare coloană volan – S275
B	Siguranță perdea scaun spate – S100
C	Sistem de alertă 2 siguranțe (taxi) – S181 Siguranță C (vehicule de poliție) – S204 Siguranță pentru deblocare de urgență acoperire spate (vehicule speciale) – S195 Siguranță volan multifuncțional (albastru) – S326, introdusă treptat din 05.02

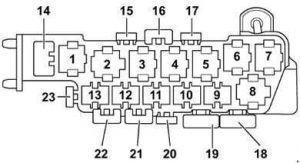

Suport releu cu 8 puncte, în spatele bordului partea șoferului, în spatele microcentralei electrice

Număr	Funcție
1	Releu pentru valve electromagnetice – Sistem antiblocare roți (ABS) cu ESP – J106
2	Releu viteză ventilator încălzitor – J101
3	Releu ventilator încălzitor – J26 Releu circulație lichid răcire – J151
4	Releu funcționare ventilator încălzitor – J138
5	Neutilizat
6	Releu autolivellare compresor suspensie (modele allroad) – J403
7	Releu pompă retur – Sistem antiblocare roți (ABS) cu ESP – J105
8	Releu supapă închidere lichid răcire – J541
14	Termoreglare scaun, siguranță termică partea șoferului (modele off-road) – S44
15	Siguranță pentru priză 12 V – S184
16	Siguranță electrică termică parbriz – S37
17	Siguranță electrică termică lunetă spate – S43
18	Siguranță unitate control ABS – S123
19	Siguranță ventilator încălzitor – S42
20	Siguranță grup control ventilator încălzitor – S142
21	Siguranță termică cu reglare scaun, partea șoferului – S44 Siguranță ventilator radiator (modele allroad) – S42
22	Siguranță autolivellare suspensie – S110
24	Siguranță termică cu reglare scaun, partea pasagerului față – S80

Suport releu, partea șoferului, în spatele bordului central

Număr	Descriere
1	Releu putere termică joasă – J359 Releu servoreglator frână – J569
2	Releu încălzitor auxiliar – J8 Releu izolare celule solare 2 – J354
3	Releu putere termică înaltă – J360
A	Neutilizat
B	Neutilizat
C	Siguranță suplimentară încălzitor 2 – S143 Siguranță releu pompă hidraulică (servofrână) – S279 Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune partea șoferului)
D	Siguranță suplimentară încălzitor – S109 Siguranță pompă combustibil – S81 (modele RS6; vehicule cu tracțiune partea pasagerului)

Suport releu cu 3 puncte în cutia electronică, cameră de expansiune

Număr	Descriere
1	Releu pompă aer secundară – J299 (modele RS6)
1a	Releu ventilator radiator (modele allroad) – J26
1b	Releu circulație lichid răcire (modele allroad) – J151 Releu pompă răcire suplimentară – J496
2	Releu pompă aer secundară – J299
3	Releu alimentare Motronic (motoare pe benzină) – J271 Releu sistem injecție directă motorină (motoare diesel) – J322 Releu întârziere oprire aprindere (cutie automată 01J) – J64
4	Releu pompă răcire combustibil – J445 Releu circulație lichid răcire – J151 (modele RS6)
4a	Neutilizat
5	Siguranță unitate control motor – S102 Siguranță electronică motor (toate modelele de stradă) – S282
6	Neutilizat (vehicule cu tracțiune stânga) Siguranță 2 pentru bujii – motor, V6 TDI, V8 TDI – S125 Siguranță pentru bujii – motor, 4 cilindri – S39 Siguranță ventilator radiator (modele allroad) – S94
7	Siguranță pentru bujii – motor, V6 TDI, V8 TDI – S39 Siguranță pompă aer secundară (motoare pe benzină) – S130 Siguranță încălzitor suplimentar – S62 (vehicule cu tracțiune dreapta) până la anul model 2000 Neutilizat (vehicule cu tracțiune dreapta)
8	Siguranță încălzitor suplimentar – S62 (vehicule cu tracțiune stânga) până la anul model 2000 Neutilizat (vehicule cu tracțiune stânga)
9	Siguranță 2 pentru bujii – motor, V6 TDI, V8 TDI – S125 Siguranță pentru bujii – motor, 4 cilindri – S39 Siguranță ventilator radiator (modele allroad) – S94 Siguranță pompă lichid răcire (modele RS6) – S78 Neutilizat (vehicule cu tracțiune dreapta)
10	Siguranță pentru răcire combustibil – S262 Siguranță -1- (15) (cutie automată 01J) – S199 Siguranță grup control ventilator radiator (toate modelele de stradă) – S142 Neutilizat (vehicule cu tracțiune dreapta)

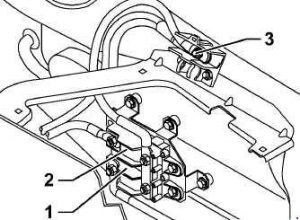

Siguranță în camera de expansiune

Număr	Descriere
1	Siguranță -1- (30) (se referă doar la V8) – S204
2	Siguranță -2- (30) – S205
3	Siguranță încălzitor suplimentar – S62

Siguranță în camera de expansiune (modele RS6)

Număr	Descriere
1	Siguranță -2- (30) – S205
2	Siguranță -1- (30) – S204
3	Îmbinare cu șurub baterie
