Audi A6/S6 C7/4G (2012-2018) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A6/S6 C7/4G (2012–2018), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Audi A6/S6 C7/4G (2012-2018) – schema bloc siguranțe

Anul producției: 2012, 2013, 2014, 2015, 2016, 2017, 2018.

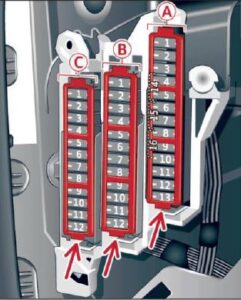

Poziția blocului siguranțe

Se află pe partea stângă a bordului, în spatele capacului.

Schema blocului siguranțe

Atribuirea siguranțelor în bord (partea stângă)

Nr	Descriere
Nr	Descriere
A1	Servodirecție electromecanică; Cârlig pentru remorcă; Ionizator; Banda de comutatoare; Încălzire scaune (scaun spate); Frână de parcare electromecanică.
A2	Claxon; Sistem de climatizare; Gateway CAN; Întunecare automată a oglinzii retrovizoare interioare
A3
A4	Asistență la parcare; Reglarea unghiului farurilor.
A5	Sistem de direcție dinamic; Control electronic al stabilității (ESC).
A6	Faruri
A7	Cruise control adaptiv
A8	Senzori scaun partea pasagerului față; Sistem airbag.
A9	Gateway
A10	Sunet motor; Asistent vedere pe timp de noapte; Mecanism deschidere garaj (HomeLink); Asistență la parcare.
A11	Procesare imagini de la camera video
A12	Faruri
A13	Modul comutator coloana de direcție
A14	Terminal 15 (portbagaj)
A15	Terminal 15 (compartiment motor)
A16	Demaror
B1	Infotainment
B2	Infotainment
B3	Scaun partea pasagerului față
B4
B5	Sistem airbag; Control electronic al stabilității (ESC).

Nr	Descriere
B6	Sistem de alertă antifurt
B7	Frână de parcare electromecanică
B8	Iluminare interioară
B9	Încălzirea parbrizului camerei video; Senzor de lumină și ploaie.
B10	Sprijin lombar (scaun partea șoferului)
B11	Scaun partea șoferului
B12	Control electronic al stabilității
B13	Claxon
B14	Faruri
B15	Încălzirea scaunelor față
B16	Direcție dinamică
C1	Ambreiaj
C2	Pompă combustibil
C3	Senzor lumină frână
C4	AdBlue (motor diesel); Acustica motorului.
C5	Ușă spate
C6	Ușă de acces
C7	Control electronic al stabilității
C8	Motor ștergător față
C9	Sistem de spălare faruri
C10	Iluminare interioară; Sistem de climatizare.
C11	Faruri
C12	Trapă

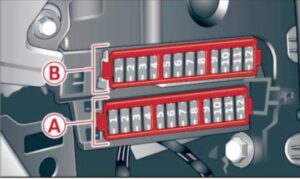

Poziția blocului siguranțe

Se află pe partea dreaptă a bordului, în spatele capacului.

Schema blocului siguranțe

Nr Descriere A1 Infotainment;

Schimbător cartușe CD.

A2 Infotainment (display) B1 Sistem climatizare B2 Sistem climatizare (ventilator) B3 Interfață diagnosticare B4 Bloc electric al aprinderii B5 Bloc electronic al coloanei volanului B6 Modulul întrerupătorului coloanei volanului B7 Reglajul coloanei de asistență la volan B8 Întrerupător lumină B9 Display head-up B10 Bord instrumente B11 Infotainment;

Schimbător cartușe DVD.

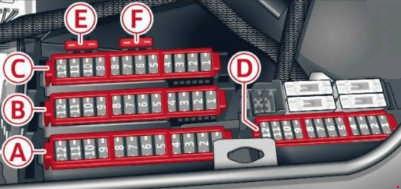

Poziția cutiei de siguranțe

Se află pe partea dreaptă în portbagaj, sub panou (desfaceți două șuruburi în partea de jos și îndepărtați panoul).

Schema cutiei de siguranțe

Nr Descriere Nr Descriere A1 Cârlig remorcă/remiză 220 V A2 Cârlig remorcă/suport pahar climatizat A3 Cârlig remorcă/reglaj scaun față partea pasagerului din spate A4 Frână de parcare electromecanică A5 Frână de parcare electromecanică A6 Ușă față (partea pasagerului față) A7 Iluminare exterioară spate A8 Închidere centralizată, asistență la închidere A9 Încălzire scaun (față) A10   A11 Încălzire scaune (spate);

Sistem de climatizare.

A12 Cârlig de remorcare B1 Tensionator centură siguranță stânga B2 Tensionator centură siguranță dreapta B3 Rezervor AdBlue (motor diesel)/pompă combustibil B4 Rezervor AdBlue (motor diesel)/suport motor (motor pe benzină) B5 Capac portbagaj controlat de senzori B6 Suspensie pneumatică;

Amortizoare adaptive.

B7 Ușă spate (partea pasagerului față) B8 Lumini spate B9 Capac portbagaj B10 Divertisment pe scaunele spate B11   B12 Spoiler spate (Sportback);

Trapă/deschidere;

Acoperiș panoramic din sticlă.

Nr	Descriere
C1	Infotainment
C2	Infotainment
C3	Infotainment; Oglindă retrovizoare interioară cu întunecare automată.
C4
C5	Tuner TV
C6	Sistem de detectare a scurgerilor rezervorului
C7	Prize
C8	Încălzire de staționare
C9
C10	Suport lombar (scaun partea pasagerului față)
C11
C12	Infotainment
D1	Suspensie pneumatică; Amortizoare adaptive; Diferential sportiv; Frână de parcare electromecanică.
D2	Senzor poziție pedală ambreiaj/cutie automată
D3	Scaune
D4	Ștergător spate (Avant)
D5	Asistență laterală
D6	Sunet motor
D7	Infotainment/amplificator audio
D8	Gateway
D9	Diferential sportiv
D10	Sistem climatizare
D11	Sistem monitorizare presiune pneuri; Încălzire de staționare.
D12	Sistem Start-Stop
E1	Vehicule speciale/scaune spate
F1	Dezghețare lunetă spate
