Audi Q7 4L (2005-2015) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi Q7 4L (2005–2015), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Audi Q7 (2005-2015) – schema siguranței
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.
Siguranță brichetă (priză de alimentare) în Audi Q7 (2005-2015) este siguranța 8 în bloc siguranțe pe bord (partea stângă).
Poziție
- În dreapta pe bord
- Modele cu volan pe partea stângă: în centru pe bord / Modele cu volan pe dreapta: în spațiul pentru picioare al șoferului
- În dreapta în portbagaj
- Sub scaunul șoferului
- În stânga pe bord
- În stânga în compartimentul de expansiune.
- În partea spate stânga a compartimentului motor

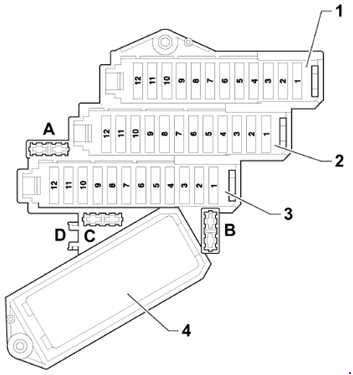

Atribuirea siguranțelor în bloc siguranțe, bord stâng
| Număr |
Amperaj [A] | Descriere |
| A | – | Neutilizat |
| B | 10 | Din iunie 2009:
Siguranță principală pentru echipamentul opțional -S245- |
| C | – | Neutilizat |
| D | – | Neutilizat |
| Cutia de siguranțe 1 | ||
| 1 | 5 |
Până în iunie 2010:
Neutilizat;
Din iunie 2010:
Stabilizator de tensiune -J532-.
|
| 2 | 5 | Până în iunie 2010:
Neutilizat; Din iunie 2010:
Releu pentru oglinda interioară automată anti-orbire -J910-.
|
| 3 | 7,5 | Până în iunie 2010:
Neutilizat; Din iunie 2010:
Modul control al electronicei informative 1 -J794-.
|
| 4 | 5 | Până în mai 2010:
Modul control monitorizare presiune pneuri -J502-; |
| 5 | 20 | Modul control auxiliar al încălzitorului -J364- |
| 6 | 10 | LHD:
Comutator reglare suport lombar partea șoferului -E176- |
| 6 | 10 | RHD:
Comutator reglare suport lombar scaun față partea pasagerului -E177- |
| 7 | 35 | LHD:
Controler ușă partea șoferului -J386- Motor regulator geam partea șoferului -V147- Controler ușă spate stânga -J388- Motor regulator geam spate stânga -V26- |
| 7 | 35 | RHD:
Controler ușă față partea pasagerului -J387- Motor regulator geam spate dreapta -V27- Motor regulator geam față partea pasagerului -V148- |
| 8 | 15 | LHD:
Controler ușă partea șoferului -J386-; Controler ușă spate stânga -J388- (până în mai 2008). |
| 8 | 15 | RHD:
Controler ușă față partea pasagerului -J387- Controler ușă spate dreapta -J389- |
| 9 | 5 |
Până în mai 2008:
Modul control gestionare energie -J644-
Din iunie 2010:
Modul control monitorizare presiune pneuri -J502-
|
| 10 | 30 | LHD:
Modul control acces și pornire -J518- Comutator autorizare acces și pornire -E415- |
| 10 | 5 | RHD:
Cititor multimedia poziția 1 -R118- (până în iunie 2009) Cititor multimedia poziția 2 -R119- (până în iunie 2009) Schimbător CD -R41-
(până în mai 2010)
Cititor DVD -R7-
(până în mai 2010)
Cititor MiniDisc -R153- (până în iunie 2009) Recorder video și cititor DVD -R129- (până în iunie 2009) Conectare surse audio externe -R199- (până în iunie 2009) |
| 11 | 10 | LHD:
Modul control electronica coloana volan -J527- |
| 11 | 10 | RHD:
Modul control spate și display Climatronic -E265- Modul control ventilator aer proaspăt -J391- |
| 12 | 5 | LHD:
Senzor monitorizare internă -G273- Claxon -H12- |
| 12 | 5 | RHD:
Modul control central sistem confort -J393- |
| Cutia de siguranțe 2 | ||
| 1 | – | Neutilizat |
| 2 | – | Neutilizat |
| 3 | 15 |
Până în iunie 2009:
neutilizat;
Din iunie 2009:
Controler ventilare scaun față stânga -J800-.
|
| 4 | 30 | Controler motor ștergător -J400-;
Motor ștergător parbriz -V-. |
| 5 | 5 | Senzor de lumină / ploaie -G397- |
| 6 | 25 | Releu cu ton dublu -J4-;
Claxon înalt -H2-; Claxon jos -H7-. |
| 7 | 30 | partea șoferului:
Unitate de control a alimentării la bord -J519- |
| 7 | 25 | partea pasagerului; din iunie 2010:
Priză 12 V 3 -U19-; Priză 12 V 4 -U20-. |
| 8 | 25 | partea șoferului:
unitate de control a alimentării la bord -J519- |
| 8 | 20 | partea pasagerului:
Brichetă -U1- |
| 9 | 25 | partea șoferului:
Unitate de control a alimentării la bord -J519- |
| 9 | 25 | partea pasagerului:
Priză 12 V -U5-; Priză 12 V 2 -U18-. |
| 10 | 10 | partea șoferului:
Unitate de control în panoul bordului -J285- (până în mai 2010); Interfață diagnostică a magistralei de date -J533-; Afișaj în panoul bordului -Y24- (până în mai 2010). |
| 10 | 10 | partea pasagerului:
Controler Climatizare -J255-; Controler motor ventilator aer proaspăt -J126-. |
| 11 | 30 | Releu sistem ștergătoare faruri -J39- |
| 12 | 10 | Conector cu 16 pini -T16-;
Conector diagnostic |
| Bloc siguranțe 3 | ||
| 1 | 10 | Far stânga |
| 2 | 5 | Unitate de control pentru cruise control adaptiv -J428- Încălzitor senzor pentru cruise control adaptiv -Z47- |
| 3 | 5 | Afișaj cu vizualizare directă -J145-
Buton unitate afișaj -E506- Supapă releu -J541- care întrerupe lichidul de răcire 2) Încălzitor supapă lichid de răcire -N279- 2) |
| 4 | 10 | Avertizare părăsire bandă
Unitate de control avertizare părăsire bandă -J759-; Încălzire parbriz pentru avertizare părăsire bandă -Z67-; |
| 5 | 10 5 1) |
partea șoferului:
Unitate de control sistem semnalizare -J616-; Unitate de control pentru semnale speciale -E507-; Din noiembrie 2007: Pregătire multimedia (9WM). |
| 5 | 5 | partea pasagerului; din noiembrie 2007:
Pregătire multimedia (9WM) |
| 6 | 5 | partea șoferului:
Unitate de control electronică coloana volan -J527-; Unitate de control autorizare acces și pornire -J518-; Comutator lumini -E1-; Unitate de control centrală sistem confort -J393-; Unitate de control detector remorcă -J345-; Unitate de control monitorizare presiune pneuri -J502- (7K6) (din iunie 2008). |
| 6 | 5 | partea pasagerului:
Încălzire scaun spate stânga -Z10-; |
| 7 | 5 | Transmițător nivel și temperatură ulei -G266- |
| 8 | 5 | Conector cu 16 pini -T16-;
Conector diagnostic. |
| 9 | 5 | Oglindă interioară automată antiorbire -Y7- |
| 10 | 5 | Unitate de control funcționare ușă garaj -J530-;
Unitate de control funcționare ușă garaj -E284-; |
| 11 | 5 | Interfață diagnostică magistrală date -J533- |
| 12 | 5 | Regulator unghi far dreapta -E102-;
Motor control unghi far stânga -V48-; Motor control unghi far dreapta -V49-. |
| 12 | 5 | Senzor calitate aer -G238-;
Unitate control spate și afișaj; Climatronic -E265-; Unitate control Climatronic -J255-. |
|
1) Din noiembrie 2007
2) Doar pentru modele cu motor diesel cu 6 cilindri generația 2 |
||

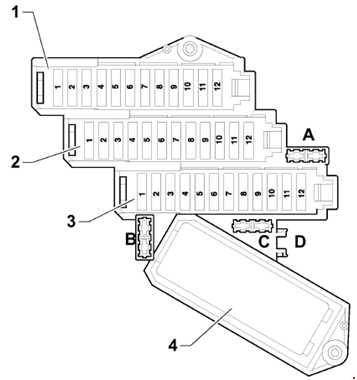

Atribuirea siguranțelor în bloc siguranțe, bord dreapta
| Număr |
Amperaj [A] | Descriere |
| A | 5 | Siguranță pentru unitatea de control a sunetelor materialelor -S348- |
| B | 5 | Din iunie 2008:
Siguranță radiator -S340- |
| C | – | Neutilizat |
| D | – | Neutilizat |
| Bloc siguranțe 1 | ||
| 1 | 20 | Încălzire scaun spate stânga -Z10- Încălzire spătar scaun spate stânga -Z11- Încălzire pernă scaun spate dreapta -Z12- Încălzire spătar scaun spate dreapta -Z13- |
| 2 | 10 | Până în mai 2010:
Unitate de control automată a cutiei automate -J217- (0AT) |
| 2 | 5 | Până în mai 2010:
Controler cutie automată -J217- Amplificator antenă pentru telefon mobil -R86- |
| 3 | 30 | Încălzire pernă scaun față stânga -Z45- Încălzire pernă scaun față dreapta -Z46- |
| 3 | 15 | RHD; din iunie 2009:
Controler ventilație scaun față dreapta -J799- |
| 4 | 20 | Unitate de control Sistem antiblocare roți (ABS) -J104- |
| 5 | 15 | LHD:
Controler uși față partea pasagerului -J387- Controler uși spate dreapta -J389- (până în mai 2008) |
| 5 | 15 | RHD:
Controler ușă partea șoferului -J386- Controler ușă spate stânga -J388- |
| 6 | 25 | LHD:
Priză 12 V 3 -U19- |
| 6 | 25 | RHD; până în mai 2010:
priză 12 V 3 -U19- |
| 6 | 30 | RHD; din iunie 2010:
Unitate de control alimentare la bord -J519- |
| 7 | 10 |
LHD:
Comutator reglare suport
lombar scaun față partea pasagerului -E177-
RHD:
Comutator reglare suport lombar partea șoferului -E176-
|
| 8 | 20 | LHD:
Brichetă -U1- |
| 8 | 25 | RHD:
Unitate de control alimentare la bord -J519- |
| 9 | 25 | LHD:
Priză 12 V -U5-; Priză 12 V 2 -U18- |
| 9 | 25 | RHD:
Unitate de control alimentare la bord -J519- |
| 10 | 10 | LHD:
Controler Climatizare -J255-; Controler motor ventilator aer proaspăt -J126-. |
| 10 | 10 |
RHD:
Până în iunie 2010:
Unitate de control în panoul bord -J285-
Din iunie 2010: Interfață diagnostic pentru bus date -J533- |
| 11 | 5 | Până în mai 2008:
Comutator lumină de stop -F-; Comutator pedală frână -F47-; Unitate de control Sistem antiblocare roți (ABS) -J104-.
|
| 11 | 15 | Din iunie 2010:
Frigider -J698- |
| 12 | 15 | Unitate de control alimentare la bord 2 -J520- |
| Bloc siguranțe 2 | ||
| 1 | 10 | Far dreapta |
| 2 | 5 | Unitate de control adaptivă a suspensiei -J197- |
| 3 | 5 | Pregătire pentru telefon mobil (9ZD) |
| 4 | 5 | Unitate de control pentru asistență
la schimbarea benzii -J769- Unitate de control pentru asistență la schimbarea benzii 2 -J770- |
| 5 | 5 | Releu de atenuare a luminilor de frână -J508- Comutator pedala de ambreiaj -F36- |
| 6 | 5 | Modul control cutie automată -J217- |
| 6 | 20 | Modul control cutie automată -J217- (09D) |
| 7 | 5 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 8 | 5 | Comutator multifuncțional -F125- Comutator Tiptronic -F189- Modul control senzori manetă control -J587- |
| 9 | 5 |
Modul control asistență parcare -J446-
Modul control cameră superioară -J928-
(partea șoferului; din iunie 2012)
|
| 10 | 5 |
Partea șoferului:
Modul control sistem airbag -J234-
Partea pasagerului:
Interfață diagnostic bus date -J533-
|
| 11 | 5 | Partea șoferului:
Comutator scaun spate stânga încălzit cu regulator -E128- Comutator scaun spate dreapta încălzit cu regulator -E129- |
| 11 | 5 | Partea pasagerului:
Modul control electronică coloana volan -J527-; Modul control autorizare acces și aprindere -J518-; Comutator lumină -E1-; Modul control central sistem confort -J393-; Modul control detector remorcă -J345-. |
| 12 | 5 | Partea șoferului:
Senzor calitate aer -G238-; Modul control spate și display Climatronic -E265-; Modul control Climatronic -J255-. |
| 12 | 5 | Partea pasagerului:
Regulator unghi far dreapta -E102-; Motor control unghi far stânga -V48-; Motor control unghi far dreapta -V49-. |
| Bloc siguranțe 3 | ||
| 1 | 15 | Până în mai 2007:
Motor ștergător spate -V12- Din iunie 2008: Cool box -J698- |
| 1 | 10 | Din iunie 2010:
Modul control în panoul bord -J285- |
| 2 | 5 | Până în iunie 2010:
Element încălzire gură ștergător -Z20-; Element încălzire flux dreapta ștergător -Z21-;
Din iunie 2010:
Modul control sistem camere marșarier -J772-.
|
| 3 | 30 | Până în mai 2010:
Modul control alimentare bord -J519- |
| 3 | 5 | Din iunie 2010:
Cititor DVD -R7-; Schimbător CD -R41-. |
| 4 | 5 | Din iunie 2009:
Display informativ față și modul control unitate operativă -J685-. |
| 5 | 5 |
Până în iunie 2009:
Transmițător și receptor telefon -R36-;
Până în mai 2010:
Suport telefon -R126-;
Modul control cititor carduri chip -J676.
|
| 5 |
10
15
|
Din iunie 2010:
Modul control cutie automată -J217- |
| 6 | 15 | Până în iunie 2009:
Modul control display informativ față și modul control -J523-; Amplificator antenă -R24-. |
| 6 | 7.5 |
Până în iunie 2009:
Modul control display informativ față
și modul control -J523-;
Până în mai 2010:
Modul control electronică informativă 1 -J794-.
|
| 6 | 30 | Din iunie 2010:
Releu pompă hidraulică cutie -J510- (doar pentru modele cu sistem start / stop) Modul control suplimentar pompă hidraulică -J922- (doar pentru modele cu sistem start / stop) |
| 7 | 20 | Modul control glisant
pentru trapă -J245- |
| 8 | 20 | Controler trapă spate -J392- |
| 9 | 20 | Controler jaluzea trapă -J394- |
| 10 | 5 | Partea șoferului:
Cititor multimedia poziția 1 -R118- (până în mai 2009) (până în mai 2009) (până în mai 2010) (până în mai 2010) (până în mai 2009) (până în mai 2009) (din noiembrie 2006 până în mai 2009) |
| 10 | 30 | Partea pasagerului:
Modul control acces și aprindere -J518-; Comutator autorizare acces și aprindere -E415- |
| 11 | 35 | Partea șoferului:
Motor regulator geam partea pasagerului -V148- Motor regulator geam spate dreapta -V27- |
| 11 | 35 | Partea pasagerului:
Controler ușă șofer -J386-; Motor regulator geam lateral șofer -V147-; Controler ușă spate stânga -J388-; Motor regulator geam spate stânga -V26-. |
| 12 | 10 | Partea șoferului:
Modul control spate și display Climatronic -E265-; Modul control motor ventilator aer proaspăt -J391-. |
| 12 | 10 | Partea pasagerului:
Modul control electronică coloana volan -J527- |

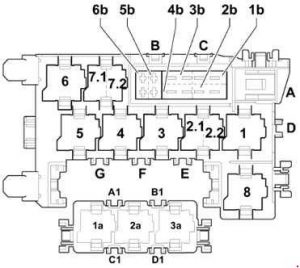

Tablou central al releelor și cutiei de siguranțe
| Număr |
Amperaj [A] | Descriere |
| A | – | Neutilizat |
| B | 30 | Unitate de control a senzorului de remorcă -J345-
(doar USA); Amplificator frână (doar USA). |
| C | 30 | Unitate de control pentru reglarea scaunului și
reglarea coloanei volanului cu funcție de memorie -J136-; Unitate de control pentru reglarea scaunului pasagerului față cu funcție de memorie -J521-. |
| D | – | Neutilizat |
| E | – | Neutilizat |
| F | – | Neutilizat |
| 1b | 40 | Ventilator aer proaspăt -V2- |
| 2b | 40 | Unitate de control ABS -J104- |
| 3b | 40 | Ventilator aer proaspăt spate -V80- |
| 4b | 40 | Încălzire geam spate -Z1- |
| 5b | 15 | Din iunie 2007:
Motor ștergător spate -V12-. |
| 6b | 5 | Din iunie 2007:
Element încălzitor duză ștergător -Z20-; Element încălzitor duză ștergător -Z21-. |
| A1 | – | Neutilizat |
| B1 | – | Neutilizat |
| C1 | – | Neutilizat |
| D1 | – | Neutilizat |
| Releu | ||
| 1 | Releu adaptativ al compresorului suspensiei -J403- | |
| 2.1 | Releu de tensiune a alimentării terminalului 75x -J694- | |
| 2.2 | Releu cu ton dublu -J4- | |
| 3 | Releu al sistemului ștergătorului farurilor -J39- | |
| 4 | Releu de atenuare a luminii de frânare -J508- | |
| 5 | Neutilizat | |
| 6 | Releu încălzit al geamului spate -J9- | |
| 7.1 | V6 TDI / FSI, V8 MPI / FSI, V12 TDI:
Releu de circulație continuă a lichidului de răcire -J151- (V6 FSI din iunie 2009) |
|
| 7.1 | Din iunie 2010:
Releu al valvei de interceptare a lichidului de răcire -J541- (doar pentru modele cu motor diesel cu 6 cilindri, generația 2) |
|
| 7.2 | Din iunie 2010:
Releu al oglinzii interioare automate anti-orbire -J910-; (doar modele cu cutie automată cu 8 trepte). |
|
| 8 | Releu al pompei hidraulice a cutiei -J510- | |
| 1a | Neutilizat | |
| 2a | Neutilizat | |
| 3a | Neutilizat | |
Atribuirea siguranțelor în cutia de siguranțe din dreapta în portbagaj
| Număr |
Amperaj [A] | Descriere |
| Bloc siguranțe 6 | ||
| 1 | 15 |
Până în mai 2010:
Unitate de control a sistemului de semnalizare -J616-;
Din iunie 2010:
Unitate de control a sistemului multimedia -J650-
|
| 2 | 30 | Unitate de control pentru sistemul
de dozare al reducerului -J880-. |
| 3 | 15 | Până în mai 2010:
Unitate de control adaptativă a suspensiei -J197- |
| 3 | 5 | Din iunie 2012:
Comutator capac rezervor reducer -F502- |
| 4 | 5 | Până în mai 2010:
Unitate de control a sistemului camerei pentru mersul înapoi -J772- Cameră mers înapoi -R189- |
| 5 | 5 | Unitate de control pentru asistența la parcare -J446- |
| 6 | 15 | Unitate de control centrală a sistemului de confort 2 -J773- |
| 7 | 15 | Unitate de control centrală a sistemului de confort 2 -J773- |
| 8 | 5 | Receptor telecomandă
pentru încălzitor auxiliar -R64- |
| 9 | 20 | Priză 12 V 5 -U26- |
| 10 | 20 | Unitate de control centrală a sistemului de confort -J393- |
| 11 | 15 | Receptor antenă pentru sistemul
de deschidere a vehiculului fără cheie -J723- |
| 12 | 30 | Unitate de control centrală a sistemului de confort -J393- |
| Bloc siguranțe 5 | ||
| 1 | 15 | Unitate de control a sistemului de semnalizare -J616- |
| 2 | 5 | Unitate de control a semnalelor speciale -E507- |
| 3 | 15 | Releu radio bidirecțional -J84- Releu radio bidirecțional -R8- |
| 4 | 15 | Releu radio bidirecțional -J84- Releu radio bidirecțional -R8- |
| 5 | 5 | Radio -R- |
| 5 | 15 | Din iunie 2010:
Unitate de control a sistemului de semnalizare -J616- |
| 6 | 5 | Până în iunie 2009:
Tuner TV -R78- |
| 7 | 5 | Până în iunie 2009:
Sistem de navigație cu unitate de control a cititorului CD -J401- |
| 8 | 30 | Până în iunie 2009:
Unitate de control a pachetului audio digital -J525- |
| 9 | 5 | Până în iunie 2009:
Radio digital -R147- |
| 10 | 30 | Până în iunie 2009:
Unitate de control digitală a pachetului audio 2 -J787- |
| 11 | 5 | Până în iunie 2009:
Unitate de control a sistemului camerelor de marșarier -J772- Până în iunie 2009: Cameră de marșarier -R189- |
| 12 | – | Neutilizat |
| Bloc siguranțe 4 | ||
| 1 | 5 | Din iunie 2009 până în mai 2010:
Radio -R- |
| 1 |
7,5
30
|
Din iunie 2010:
Unitate de control digitală a pachetului audio -J525- |
| 2 | 5 | Din iunie 2009:
Tuner TV -R78- Din iunie 2011: Tuner televiziune digitală -R171- |
| 3 | 30 | Din iunie 2009:
Unitate de control digitală a pachetului audio -J525- |
| 4 | 30 | Din iunie 2009:
Unitate de control digitală a pachetului audio 2 -J787- |
| 5 | 15 | Rear Seat Entertainment (9WP, 9WK)
(din noiembrie 2007 până în mai 2010) Unitate de control a sistemului multimedia -J650-
(până în mai 2010)
Unitate de control adaptativă a suspensiei -J197-
(din iunie 2010)
|
| 6 | 20 | Unitate de control centrală a sistemului de confort -J393- |
| 7 | 30 | Controler al hayonului spate -J605- ;
Motor în controlerul hayonului spate -V375-. |
| 8 | 30 | Controler al hayonului spate 2 -J756-;
Motor în controlerul hayonului spate 2 -V376-. |
| 9 | 15 | Unitate de control a detectorului de remorcă -J345- |
| 10 | 15 20 1) |
Unitate de control a detectorului de remorcă -J345- |
| 11 | 15 20 1) |
Unitate de control a detectorului de remorcă -J345- |
| 12 | 30 25 1) |
Unitate de control a detectorului de remorcă -J345- Motor cu cap sferic pe balamale -V317- |
| Releu | ||
| 1 | Neutilizat | |
| 2 | Neutilizat | |
| 3 | Din noiembrie 2007:
Conector cu 6 pini -T6am-, Divertisment spate |
|
| 1) Modele fără cârlig pentru remorcă 2) Modele cu cârlig pentru remorcă 3) Pentru cod motor CCFA 4) Pentru cod motor CCMA , CATA până în mai 2010 5) Pentru cod motor CCGA 6) Pentru cod motor BTR 7) Pentru cod motor BUN, BUG 8) Pentru codurile motoarelor CASA, CASB 9) Pentru codurile motoarelor CJGA, CJMA, CJGC, CJGD, CRCA, CNRA 10) Pentru cod motor CCFC 11) Pentru codurile motoarelor CCMA, CATA din iunie 2010 12) Din iunie 2010 13) Pentru motoare cu codurile CLZB, CNRB 14) Modele fără senzor de particule 15) Din iunie 2012 |
||
