Audi TT 8N (1998-2006) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi TT 8N (1998–2006), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (schema siguranțelor).

Audi TT 8N – schema cutiei de siguranțe

Anul producției: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Siguranță brichetă Audi TT 8N – (cutia de siguranțe în habitaclu, siguranță nr. 41/15A)

Cutia de siguranțe în habitaclu

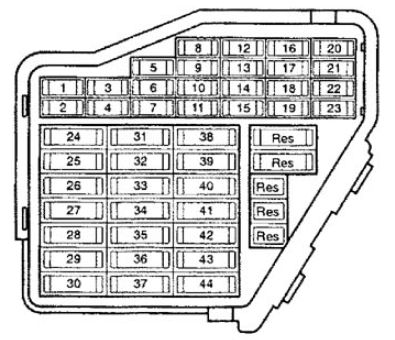

Schema cutiei de siguranțe

Nr	Ampere [A]	Descriere
Nr	Ampere [A]	Descriere
1	10 A	Oglinzi încălzite; Rulmenți încălziți;
2	10 A	Semnalizatoare
3	5A	Iluminare compartiment motor; Climatizare; Releu faruri față proiectoare de ceață.
4	5A	Iluminare număr de înmatriculare)
5	7,5A	Electronică sistem confort; Sistem navigație; Deschidere uși garaj.
6	5A	Închidere centralizată
7	10 A	Lumină marșarier; Conector diagnostic.
8	5A	Telefon
9	5A	Program electronic stabilitate Sistem antiblocare roți (ESP)
10	10 A	Contact S
11	5A	Panou instrumente; Nivelare faruri.
12	7,5A	Conector diagnostic; Telefon; Sistem navigație.
13	10 A	Lumini de stop
14	10 A	Închidere centralizată; Iluminare interioară.
15	5A	Panou instrumente; Senzor unghi de direcție; Unitate control cutie automată.
16	10 A	Unitate control ventilator răcire
17	Neutilizat
18	10 A	Fascicul principal dreapta
19	10 A	Fascicul principal stânga
20	15A	Faruri de întâlnire dreapta; Nivelare faruri.
21	15A	Far de întâlnire stânga; Nivelare faruri.

Nr	Ampere [A]	Descriere
22	5A	Far de poziție față dreapta; Far spate dreapta.
23	5A	Far de poziție față stânga; Far spate stânga.
24	20A	Ștergător parbriz; Spălător lunetă parbriz.
25	25A	Ventilator; Climatizare.
26	25A	Geam spate încălzit
27	30A	Trapă (cabriolet)
28	20A	Pompă combustibil
29	15A	Gestionare motor
30	Nu este utilizat
31	5A	Cuplaj Haldex
32	10 A	Gestionare motor; Injecție combustibil.
33	20A	Spălător faruri (de asemenea 30 A)
34	10 A	Control motor; Electrovalvă distribuție arbore cu came.
35	Nu este utilizat
36	15A	Proiectoare de ceață față; Proiector(-e) de ceață spate.
37	20A	Gestionare motor
38	15A	Imobilizator cu închidere centralizată
39	15A	Lumini de avarie
40	20A	Claxon
41	15A	Brichetă
42	20A	Radio
43	10 A	Gestionare motor; Solenoid curățare rezervor vapori combustibil; Senzor lambda încălzit (de asemenea utilizat 15 A).
44	15A	Scaune încălzite

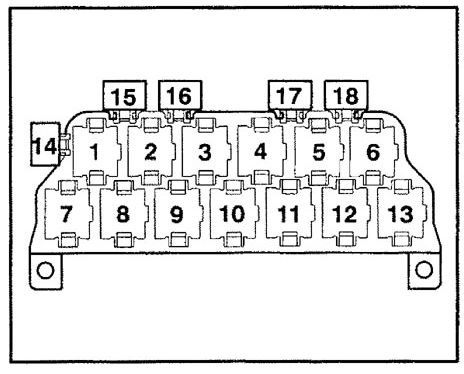

Bloc releu cu 13 relee (din 1999)

Releu R1 – Neutilizat;
Releu R2 – Unitate control monitorizare becuri;
Releu R3 – Unitate control monitorizare becuri;
Releu R4 – Proiectoare de ceață față;
Releu R5 – Immobilizator;
Releu R6 – Fără informații;
Releu R7 – Fără informații;
Releu R8 – Fără informații;
Releu R9 – Fără informații;
Releu R10 – Încălzire geam spate;
Releu R11 – Fără informații;
Releu R12 – Trapă (cabriolet);
Releu R13 – Nivel lichid răcire.

Bloc releu cu 13 relee (din 2003).

Releu R1 – Neutilizat;
Releu R2 – Unitate control monitorizare bec;
Releu R3 – Unitate control monitorizare bec;
Releu R4 – Releu proiectoare de ceață;
Releu R5 – Immobilizator;
Releu R6 – Neutilizat;
Releu R7 – Releu atenuare faruri de stop;
Releu R8 – Neutilizat;
Releu R9 – Neutilizat;

Releu R10 – Releu geam spate încălzit;
Releu R11 – Releu immobilizator;

R12 – Trapă;
Releu R13 – Releu circulație lichid răcire.

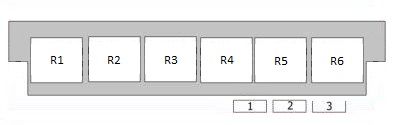

Relee în habitaclu

Siguranță 1 – Trapă pliabilă;
Siguranță 2 – Neutilizat;
Siguranță 3 – Geam(-uri);
Releu R1 – Claxon;
Releu R2 – Descărcare contact X;
Releu R3 – Neutilizat;
Releu R4 – Pompă combustibil;
Releu R5 – Ștergătoare parbriz;
Releu R6 – Ștergătoare parbriz.

Cutia de siguranțe în compartiment motor a Audi TT

Siguranță 1 – Ventilator răcire;
Siguranță 2 – Electrovalve ABS;
Siguranță 3 – Pompă ABS;
Siguranță FL1 –
Siguranță alternator FL2 –
Siguranță internă FL3 – Ventilator răcire 2;
Siguranță FL4 – Sistem control motor;

Siguranță FL5 – Pompă injecție aer secundar.

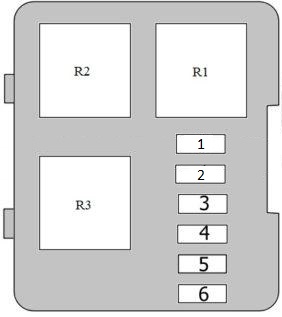

Bloc releu în compartiment motor

Siguranță 1 – Pompă hidraulică;
Siguranță 2 – Pompă injecție aer secundar;
Siguranță 3 – Neutilizat;
Siguranță 4 – Neutilizat;
Siguranță 5 –
Siguranță cutie 6 – Neutilizat;
Releu R1 – Releu alimentare Motronic;
Releu R2 – Releu pompă injecție aer secundar;
Releu R3 – Neutilizat.
