Alfa Romeo 147 (2001-2005) – cutia de siguranțe

În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 147 (2001-2005), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (layout-ul siguranțelor).

Alfa Romeo 147 (2001-2005) – schema siguranței

Anul producției: 2001, 2002, 2003, 2004, 2005.

Siguranță brichetă Alfa Romeo 147 – (cutia de siguranțe în habitaclu, siguranță F20/20A)

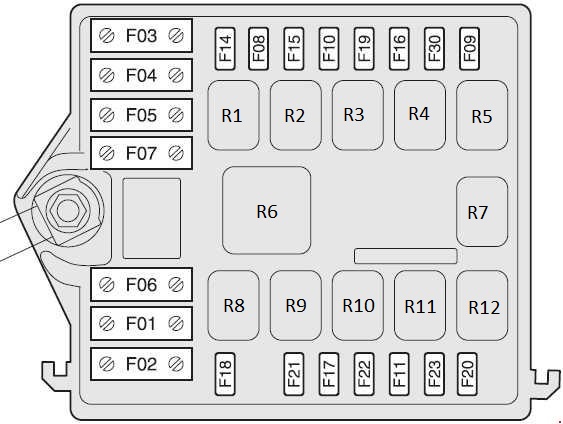

Cutia de siguranțe în compartiment motor.

Accesul la cutia de siguranțe se află lângă bateria.

Schema cutiei de siguranțe

Nr	Amperi [A]	Descriere
1	50	Încălzire bujii incandescente (versiuni diesel)
2	50	Unitate control bord
3	30	Pompă cutie Selespeed
4	50	Unitate control Sistem antiblocare roți (ABS)
5	40	Ventilator climatizare
6	30	Ventilator radiator (prima viteză – versiuni pe benzină);Ventilator radiator (prima viteză – versiuni diesel).
7	50 60*	Ventilator radiator (a doua viteză – versiuni pe benzină);Ventilator radiator (a doua viteză – versiuni diesel).
8	30	Încălzitor suplimentar
9	20	Spălător faruri
10	15	Claxon

11	15	Servicii secundare (injecție electronică)
14	10	Far dreapta al farurilor de întâlnire
15	10	Far stânga al farurilor de întâlnire
16	7,5	Sistem injecție electronică
17	7,5	Servicii de bază (injecție electronică)
18	7,5	Unitate control injecție electronică +30
19	7,5	Compresor aer condiționat
20	20	Filtru ulei încălzit (versiuni diesel)
21	15	Pompă combustibil;Bobine de aprindere.
22	15 20*	Injectoare (versiuni pe benzină);Injectoare (versiuni diesel).
23
30	10	Proiectoare de ceață

R1	Releu faruri de întâlnire
R2	Releu motor ventilator încălzitor
R3	Releu claxon
R4	Releu proiectoare de ceață
R5	Releu spălător faruri
R6	Releu motor ventilator lichid răcire motor 2
R7	Releu ambreiaj compresor AC
R8	Releu motor ventilator lichid răcire motor 1
R9	Releu pompă combustibil (FP) – releu pompă ridicare benzină/combustibil-Diesel
R10	Releu control motor (EC)
R11	–
R12	Releu încălzitor combustibil-Diesel

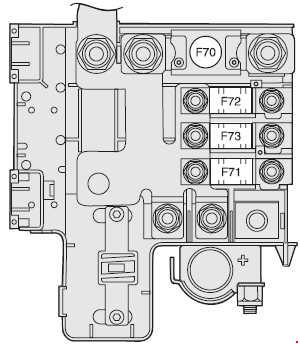

Pentru a accesa siguranțele din cutia de siguranțe de pe montanul bateriei, este necesar să îndepărtați capacul de protecție apăsând clemele de deschidere (față).

Nr	Amperi [A]	Descriere
70	125 150*	Cutia de control a compartimentului motor (versiuni pe benzină); Cutia de control a compartimentului motor (versiuni diesel).
71	70	Unitate control bord
72	30	Cheie aprindere
73	30	Încălzitor suplimentar

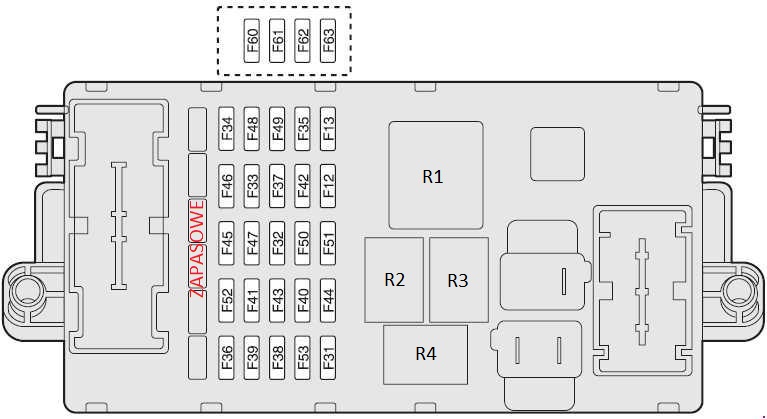

Cutia de siguranțe în habitaclul Alfa Romeo 147.

Accesul la cutia de siguranțe din bord se obține slăbind două fixări și îndepărtând capacul protector.

Nr	Amperi [A]	Descriere
12	10	Far dreapta al farurilor de întâlnire
13	10	Far stânga al farurilor de întâlnire; Dispozitiv de reglare a farurilor față.
31	7,5	Climatizare; Bobine de releu ale încălzitorului.
32	15	Cutia de cutie Selespeed cu cheie +30
33	20	Geam electric scaun spate stânga
34	20	Geam electric scaun spate dreapta
35	7,5	Lumină de marșarier; Cruise control; Iluminare control climatizare.
36	10	Unitate de control remorcă
37	10	Lumină de stop; Instrument de măsurare.
38	20	Închidere centralizată a ușilor
39	15	Climatizare; Radio; Navigație; Servicii + 30 senzori volum; Priză diagnostic sistem EOBD; Echipament telefon mobil; Control ușă partea șoferului; Control portbagaj.
40	30	Încălzire lunetă spate
41	7,5	Oglinzi laterale încălzite – duze încălzite
42	7,5	Senzor sistem VDC; Senzor unghi direcție; Unitate de control ABS.

43	30	Parbriz – spălător parbriz spate (pompă bidirecțională)
44	20	Brichetă
45	15	Scaune cu încălzire electrică
46	15	Trapă
47	20	Alimentare modul ușă partea șoferului
48	20	Alimentare modul ușă partea pasagerului
49	7,5	Servicii suplimentare Control iluminare
50	7,5	Unitate control sistem airbag
51	7,5	Cutie automată Selespeed
52	15	Ștergător spate
53	10	Lumini de avarie +30 semnalizatoare instrument de măsurare
60	25	Deblocare electrică portbagaj spate
61	15	Sistem Bose
62	15	Sistem Bose
63	20	Trapă

R1	Releu scaune față încălzite
R2	Releu încălzitor lunetă spate
R3	Releu ștergător/spate
R4	Releu faruri de întâlnire
