Alfa Romeo 146 (1994-2000) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 146 (1994-2000), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Alfa Romeo 146 (1994-2000) – schema cutiei de siguranțe
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 146 (1994-2000) este siguranța 6 în cutia de siguranțe.

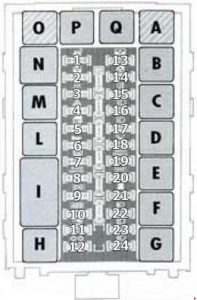

Cutia de siguranțe pe bord (tip 1)
| Nr | Amperaggi [A] | Descriere |
| 1 | 7,5 | 1) Dim-Dip |
| 30 | 2) Scaune încălzite | |
| 2 | 25 | Geamuri electrice față |
| 3 | 7,5 | 1) Semnalizatoare;Geamuri electrice față;
Control compresor; Timer motor ventilator; Control deschidere portbagaj. |
| 20 | 2) Ceas;Iluminare interioară plafon;
Instrumentație; Telecomandă cu blocare uși; Radio; Radiotelefon. |
|
| 20 | 3) Lămpi interioare plafon și iluminare portbagaj;Ceas;
Receptor radio; Buton eliberare portbagaj; Compresor climatizare. |
|
| 4 | 10 | Lumini de avarie;Dispozitiv antifurt. |
| 5 | 20 | Dispozitiv blocare uși |
| 6 | 25 | 1) Claxon;Brichetă pentru trabucuri;
Lumini de stop; Radio. |
| 20 | 2) Claxon | |
| 7 | 30 | Geam spate încălzit;Lumină de avarie spate încălzită;
Dezghețare oglinzi. |
| 8 | 15 | 1) Instrumentație;Pompă ștergător parbriz față;
Lumini marșarier; Sistem airbag; Reglare oglinzi laterale; Ceas; Panou control; Sistem coduri Alfa Romeo; EGR. |
| 15 | 2) Alimentare manetă;Instrumentație;
Panou control; Deschidere portbagaj; Geam față; Reglare oglinzi laterale; Sistem airbag; Recirculare aer; Control compresor; EGR (TD); ABS; Radiotelefon; Unitate control încălzire suplimentară (JTD). |
|
| 15 | 3) Lumini de stop;Lumini de stop suplimentare;
Lumină marșarier; Lumină stop remorcă; Ștergătoare parbriz spate; Contoare; Lampă încărcare; Lampă avertizare presiune joasă ulei; Iluminare martori. |
|
| 9 | 10 | 1) Lumină poziție spate dreapta;Iluminare plăcuță față stânga;
Lumină laterală față stânga; Lumină avertizare lumină laterală; Iluminare bord; Iluminare control. |
| 10 | 2) Lumină laterală față dreapta și lumină avertizare aferentă;Lumină laterală spate stânga;
Iluminare plăcuță față dreapta; Lumină laterală remorcă stânga; Instrumentație; Control iluminare. |
|
| 10 | 10 | 1) Ceas;Iluminare interioară;
Instrumentație; Telecomandă pentru încuietoare uși. |
| 10 | 2) Sistem ABS | |
| 11 | 30 | 1) Scaune încălzite |
| 7,5 | 2) Motor ventilator;Unitate control CODE;
Unitate control (JTD); Unitate control compresor (TD). |
|
| 7,5 | 3) Sistem Alfa Romeo Code (motoare T.SPARK);Motor ventilator radiator;
Sistem injecție. |
|
| 12 | 30 | 1) Motor ventilator (Boxer) |
| 7,5 | 2) Blocare uși și releu alarmă;Alimentare TELEPASS. | |
| 7,5 | 3) Semnalizatoare | |
| 13 | 30 | Geamuri electrice trapă |
| 14 | 25 | Geamuri electrice spate |
| 15 | 7,5 | 1) Acoperire spate proiectoare ceață (mașină și remorcă);Lampă avertizare acoperire ceață. |
| 16 | 15 | Lumină far de drum dreapta |
| 17 | 15 | Lumină far de drum stânga;Lampă avertizare lumină far de drum. |
| 18 | 20 | Ștergător parbriz față;Scaune încălzite. |
| 19 | 25 | 1) Ștergător parbriz spate;Unitate de control a compresorului (TD);
Ventilator radiator (TD și T.SPARK); Scaune încălzite. |
| 10 | 2) Brichetă | |
| 10 | 3) Iluminare cutie de siguranțe;Geamuri electrice față;
Geamuri electrice spate; Încălzire geam spate; Reglare oglinzi laterale; Trapă; Compresor climatizare; Oprire încărcare la demarare. |
|
| 20 | 10 | 1) Iluminare instrumentar, iluminare control, lumină de poziție spate stânga, iluminare plăcuță față dreapta, lumină de poziție față dreapta, lumină de avertizare lumină laterală |
| 10 | 2) Brichetă pentru trabucuri, lumină laterală față stânga, lumină laterală spate dreapta, iluminare plăcuță față stânga, lumină laterală remorcă dreapta, proiectoare de ceață și luminile lor de avertizare, geamuri electrice față, geamuri electrice spate, reglare oglinzi laterale, radio | |
| 21 | 20 | 1) Încălzitor, ventilator |
| 30 | 2) Încălzitor, ventilator | |
| 22 | 20 | Proiectoare de ceață, lumină de avertizare proiectoare de ceață |
| 23 | 10 | 1) Faruri de întâlnire dreapta, dispozitiv reglare faruri |
| 10 | 2) Faruri de întâlnire stânga | |
| 24 | 10 | 1) Faruri de întâlnire stânga |
| 10 | 2) Faruri de întâlnire dreapta, dispozitiv reglare faruri | |
| Releu | ||
| a | Releu trapă | |
| b | Controler acoperire spate proiectoare de ceață | |
| c | 1) Releu acoperire spate proiectoare de ceață 2) Releu trapă |
|
| d | Releu faruri de drum | |
| e | Releu principal alimentare | |
| f | Releu proiectoare de ceață | |
| g | Releu faruri de întâlnire | |
| h | Releu încălzire geam spate | |
| i | Unitate control bloc încuietori | |
| j | Releu claxon | |
| M | Releu lumini laterale | |
| N | Funcționare intermitentă ștergătoare electronice parbriz față | |
| O | – | |
| P. | 1) Releu activare DIM-DIP 2) Releu ventilator răcire motor |
|
| Q | 1) Releu ventilator răcire apă motor 2) Releu semnalizatoare / lumini de avarie |
|
| 1)… sau 2)… sau 3)… | ||

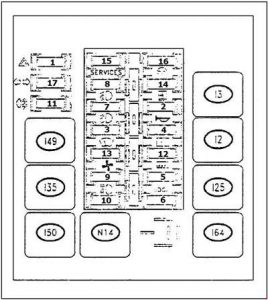

Cutia de siguranțe pe bord (tip 2)
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumini de urgență |
| 2 | 20 | Claxon, brichetă pentru trabucuri, lumină de stop, radio |
| 3 | 20 | Ștergător parbriz |
| 4 | 20 | Geam spate încălzit |
| 5 | 10 | Iluminare bord, controler, iluminare, lumini de poziție spate stânga, bandă dreaptă, lumină de poziție față dreapta, lumină de avertizare lumină laterală |
| 6 | 10 | Lumină laterală spate dreapta, bandă stângă fără bandă, lumină laterală față stânga |
| 7 | 10 | Faruri de întâlnire dreapta |
| 8 | 10 | Faruri de întâlnire stânga |
| 9 | 10 | Faruri de drum dreapta |
| 10 | 10 | Faruri de drum stânga, lumină de avertizare faruri de drum |
| 11 | 7,5 | Acoperire spate proiectoare de ceață, lampă de avertizare acoperire proiectoare de ceață |
| 12 | 30 | Geam spate încălzit, lumină de avertizare geam spate încălzit |
| 13 | 20 | Încălzitor, ventilator |
| 14 | 25 | Ventilator motor |
| 15 | 10 | Instrumentație, spălător faruri, lumină marșarier, airbag, ceas, ventilator motor, CODICE ALFA ROMEO |
| 16 | 20 | Ceas, iluminare interioară, instrumentație, încuietori uși |
| 17 | 7,5 | Semnalizatoare, control compresor, ceas ventilator motor, control trapă |
| Releu | ||
| I2 | Releu încălzire geam spate | |
| I3 | Releu claxon | |
| I25 | Releu capac spate proiectoare ceață | |
| I35 | Releu principal alimentare | |
| I49 | Releu faruri de întâlnire | |
| I50 | Releu faruri de drum | |
| I64 | Releu lumini laterale | |
| N14 | Funcționare intermitentă ștergătoare parbriz electronice geam față | |

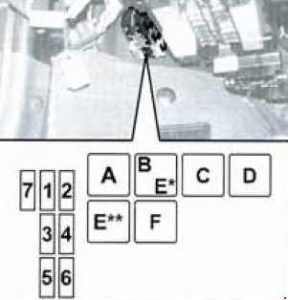

* – Poziție pentru motoare T.SPARK
** – Poziție pentru motor 1.9 JTD
| Număr | ZA | Descriere |
| 1 | 10 | Compresor aer condiționat |
| 2 | 20 | Spălător faruri |
| 3 | 30 | Geamuri electrice și sistem închidere uși |
| 4 | 10 | Sistem airbag, instrumentație |
| 5 | 7,5 | Dezghețare oglinzi exterioare |
| 6 | 20 | Sistem alarmă |
| 7 | 7,5 | Sistem Alfa Romeo Code (motoare T.SPARK) |
| Releu | ||
| a | Ceas semnalizatoare | |
| b | Releu control încălzire ulei combustibil (doar 1,9 JTO) | |
| c | Releu spălător faruri (opțional pentru versiuni/piețe, unde este cazul) | |
| d | Releu ridicare geam partea pasagerului | |
| e | Releu dispozitiv dezghețare oglinzi exterioare (opțional pentru versiuni/piețe, unde este cazul) | |
| f | Releu deschidere hayon spate (opțional pentru versiuni/piețe, unde este cazul) | |
Cutia de siguranțe din compartiment motor
T.SPARK
1.9 JTD
| Număr | ZA | Descriere |
| 1 | 30 | Toate dispozitivele activate de cheia de aprindere în MAR nu funcționează |
| 2 | 40 | Ventilator răcire radiator motor |
| 3 | 60 | Aproape toate sistemele electrice și componentele nu funcționează |
| 4 | 60 | Aproape toate sistemele electrice și componentele nu funcționează |
| 5 | 60 | Sistem antiblocare roți (ABS) |
| 6 | 30 | Sistem de injecție electronică cu aprindere (doar motoare pe benzină) |
| 7 | 70 | Încălzitor suplimentar (versiunea 1.9 JTD) pentru versiuni/piețe, unde este aplicabil |
| 8 | 60 | Bujii și rezistență filtru ulei combustibil (versiunea 1.9 JTD) |
Siguranțe suplimentare (T.SPARK)
| Număr | ZA | Descriere |
| 1 | 15 | Sistem de injecție |
| 2 | 15 | Sistem de injecție |
| Releu | ||
| a | Releu principal | |
| b | Pompă combustibil și releu de serviciu | |
| c | Releu compresor aer condiționat (opțional pentru versiuni/piețe, unde este aplicabil) | |
| d | Releu pentru activarea ventilator răcire radiator la a 2-a viteză | |
Siguranțe suplimentare (1,9 JTD)
Pentru motorul 1.9 JTD pe un suport special sub covoraș pe partea pasagerului, conform controlerului de injecție, se află un set de siguranțe și relee.
| Număr | ZA | Descriere |
| 1 | 7,5 | Sistem Alfa Romeo Code |
| 2 | 7,5 | Sistem de injecție |
| Releu | ||
| a | Releu pompa combustibil | |
| b | Releu sistem de injecție | |
| Număr | ZA | Descriere |
| 1 | 40 | Ventilator radiator motor |
| Releu | ||
| a | Releu de activare a ventilatorului radiator la 2a viteză (versiune cu încălzitor) | |
| b | Releu de activare a ventilatorului la 1a viteză | |
| c | Releu de activare a ventilatorului la 2a viteză | |
| d | Releu compresor aer condiționat | |
Pentru versiuni/piețe, unde este aplicabil, pentru motorul 1.9 JTD următoarele relee pot fi găsite în corespondență cu farul drept:
– Releu încălzitor compartiment partea pasagerului la 1r nivel
– Releu încălzitor compartiment partea pasagerului la 2r nivel
– Comutator de siguranță al încălzitorului,
De asemenea, doar pentru versiunile cu climatizare, în canalul ventilatorului motorului este prezent un comutator pentru ventilatorul motorului la 2r viteză.
