Alfa Romeo 159 (2005-2011) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 159 (2005-2011), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo 159 (2005-2011) – schema siguranțelor
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 159 (2005-2011) este siguranța F44 în cutia de siguranțe

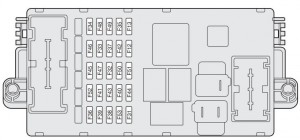

Cutia de siguranțe pe bord

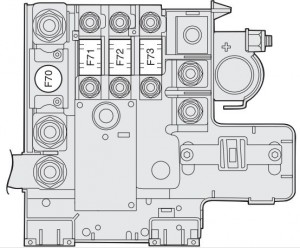

Cutia de siguranțe pe polul pozitiv al bateriei

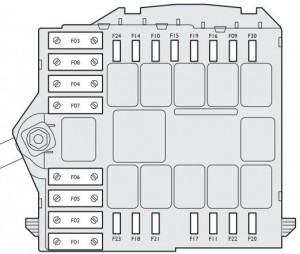

Cutia de siguranțe lângă baterie
Cutia de siguranțe în portbagaj (partea stângă)
Tabel rezumat al siguranțelor
| Descriere | Nr | Amp [A] | Poziție |
| Faruri de întâlnire dreapta | F14 | 10 | Baterie |
| Faruri de întâlnire stânga | F15 | 10 | Baterie |
| Faruri de drum dreapta | F12 | 15 | Bord |
| Faruri de drum stânga | F13 | 15 | Bord |
| Proiectoare de ceață față | F30 | 15 | Baterie |
| Far marșarier | F35 | 7,5 | Bord |
| Lumină de stop a treia | F37 | 10 | Bord |
| Iluminare plafon față / spate | F39 | 10 | Bord |
| Iluminare plafon față | F49 | 7,5 | Bord |
| Semnalizatoare | F53 | 10 | Bord |
| Semnalizatoare de urgență | F53 | 10 | Bord |
| Descriere | Nr | Amp [A] | Poziție |
| Unitate de control a compartimentului motor | F70 (MEGA) | 150 | Baterie (+) |
| Unitate de control pe bord | F71 | 70 | Baterie (+) |
| Încălzitor combustibil (Diesel). | F73 | 60 | Baterie (+) |
| Unitate de control a aprinderii | F01 (MAXI) | 70 | Baterie |
| Unitate de control pe bord | F01 (MAXI) | 70 | Baterie |
| Ventilator sistem de climatizare | F02 (MAXI) | 40 | Baterie |
| Bloc electric al volanului | F03 (MAXI) | 20 | Baterie |
| Punct de ramificație frână (pompă). | F04 (MAXI) | 40 | Baterie |
| Punct de ramificație frână (electrovalvă). | F05 (MAXI) | 40 | Baterie |
| Ventilator radiator (viteză joasă). | F06 (MAXI) | 40 | Baterie |
| Ventilator radiator (viteză mare). | F07 (MAXI) | 50 | Baterie |
| Spălător faruri | F09 | 20 | Baterie |
| Claxon | F10 | 15 | Baterie |
| Servicii electronice suplimentare pentru injecție | F11 | 15 | Baterie |
| +INT pentru sistemul de injecție electronică | F 16 | 7,5 | Baterie |
| Servicii de bază pentru injecție electronică | F17 | 10 | Baterie |
| Punct de ramificație control motor | F18 | 15 | Baterie |
| Compresor sistem de climatizare | F19 | 7,5 | Baterie |
| Încălzire lunetă spate | F20 | 20 | Baterie |
| Alimentare pompă combustibil | F21 | 20 | Baterie |
| Bobine de aprindere/injectoare (versiuni pe benzină). | F22 | 15 | Baterie |
| Servicii de bază pentru injecție electronică (Diesel) | F22 | 20 | Baterie |
| Alimentare sistem audio; Sistem navigație radio. | F23 | 15 | Baterie |
| Punct de ramificație Body Computer; Bobină releu spălător parbriz | F31 | 7,5 | Cruscotto |
| Ramificație ușă șofer; Ramificație ușă partea pasagerului;
Dispozitiv aprindere. |
F32 | 15 | Cruscotto |
| Geam electric spate stânga | F33 | 20 | Cruscotto |
| Geam spate dreapta | F34 | 20 | Cruscotto |
| Senzor/măsurător debit apă în filtrul de motorină. | F35 | 7,5 | Cruscotto |
| Comutator lumină de stop; panou control pe consola centrală. | F35 | 7,5 | Cruscotto |
| Cruise control | F35 | 7,5 | Cruscotto |
| Senzor AQS | F35 | 7,5 | Cruscotto |
| Punct de ramificație portbagaj; Punct de ramificație uși față | F36 | 20 | Cruscotto |
| Punct de ramificație bord | F37 | 10 | Cruscotto |
| Controler faruri față; Alimentare controler faruri
cu gaz (Bixenon) |
F37 | 10 | Cruscotto |
| Acționator blocare/deblocare portbagaj. | F38 | 15 | Cruscotto |
| La conectorul de diagnosticare al sistemului EOBD | F39 | 10 | Cruscotto |
| Unitate de control TPMS | F39 | 10 | Cruscotto |
| Programare telefon mobil | F39 | 10 | Cruscotto |
| Unitate de control sistem alarmă | F39 | 10 | Cruscotto |
| Sistem control climatic | F39 | 10 | Cruscotto |
| Geam spate încălzit | F40 | 30 | Cruscotto |
| Dezgheț duze spălător parbriz/spate. | F41 | 7,5 | Cruscotto |
| Dezghețarea oglinzii încălzite | F41 | 7,5 | Cruscotto |
| Alimentarea punctului de ramificație a frânei (ABS/VDC);
Punct de ramificație al unghiului de direcție; Senzor de înclinare. |
F42 | 7,5 | Cruscotto |
| Ștergător/spălător parbriz | F43 | 30 | Cruscotto |
| Brichetă față pe consola centrală | F44 | 10 | Cruscotto |
| Unitate control trapă | F45 | 20 | Cruscotto |
| Trapă | F46 | 20 | Cruscotto |
| Geam electric față stânga | F47 | 20 | Cruscotto |
| Controler geam dreapta față/partea pasagerului. | F48 | 30 | Cruscotto |
| Sistem navigație radio | F49 | 7,5 | Cruscotto |
| Unitate control senzor ploaie | F49 | 7,5 | Cruscotto |
| Punct de ramificație direcție | F49 | 7,5 | Cruscotto |
| Trapă | F49 | 7,5 | Cruscotto |
| Panou butoane control | F49 | 7,5 | Cruscotto |
| Unitate control alarmă volumetrică | F49 | 7,5 | Cruscotto |
| Punct de ramificație senzor parcare | F49 | 7,5 | Cruscotto |
| Panou butoane consola centrală | F49 | 7,5 | Cruscotto |
| Indicator control scaun față | F49 | 7,5 | Cruscotto |
| Servicii legate de geamurile față | F49 | 7,5 | Cruscotto |
| Programare telefon mobil | F49 | 7,5 | Cruscotto |
| Buton START / STOP | F49 | 7,5 | Cruscotto |
| Sistem airbag | F50 | 7,5 | Cruscotto |
| Unitate control sistem monitorizare presiune pneuri. | F51 | 7,5 | Cruscotto |
| Setare preliminară sistem audio | F51 | 7,5 | Cruscotto |
| Spălător/ștergător lunetă spate | F52 | 15 | Cruscotto |
| Brichetă spate | F52 | 15 | Cruscotto |
| Punct de ramificație bord | F53 | 10 | Cruscotto |
| Amplificator sistem audio cu procesor DSP. | F54 | 30 | Bagagliaio |
| Control mișcare scaun față stânga. | F56 | 25 | Bagagliaio |
| Încălzire scaun partea șoferului stânga | F57 | 7,5 | Bagagliaio |
| Control mișcare scaun față dreapta. | F60 | 25 | Bagagliaio |
| Amplificator pe polița spate | F61 | 15 | Bagagliaio |
| Încălzire scaun partea pasagerului față dreapta. | F67 | 7,5 | Bagagliaio |
| Gol | F58 | – | Bagagliaio |
| Gol | F59 | – | Bagagliaio |
| Gol | F62 | – | Bagagliaio |
| Gol | F63 | – | Bagagliaio |
| Gol | F64 | – | Bagagliaio |
| Gol | F66 | – | Bagagliaio |
| Gol | F68 | – | Bagagliaio |
| Gol | F69 | – | Bagagliaio |
| Gol | F77 | – | Bagagliaio |
| Gol | F78 | – | Bagagliaio |
| Gol | F79 | – | Bagagliaio |
| Gol | F80 | – | Bagagliaio |
