Alfa Romeo MiTo (2008-2018) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Alfa Romeo MiTo 2008-2018, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo MiTo (2008-2013) – schema cutiei de siguranțe
Anul producției: 2008, 2009, 2010, 2011, 2012, 2013.
Siguranță brichetă (priză de alimentare) în Alfa Romeo MiTo (2008-2013) este siguranța F85 în cutia de siguranțe din compartiment motor.

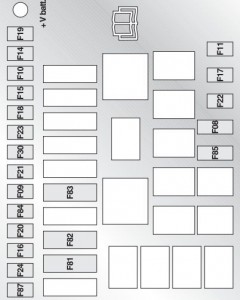

Cutia de siguranțe în compartiment motor

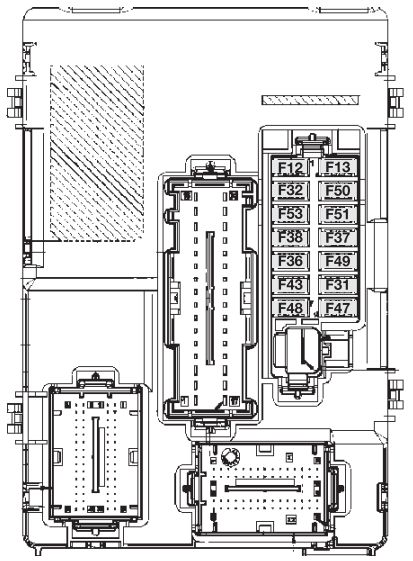

Cutia de siguranțe pe bord

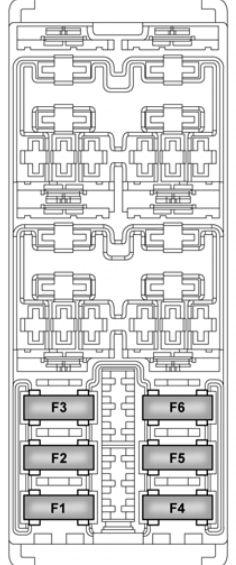

Cutia de siguranțe în portbagaj
Tabel rezumat al siguranțelor
| Descriere | Siguranță | Amperaj [A] | Poziție |
| Bare principale | F14 | 15 | Compartiment motor |
| Faruri de întâlnire dreapta | F12 | 7,5 | Plansa bord |
| Faruri de întâlnire stânga | F13 | 7,5 | Plansa bord |
| Sistem evacuare gaze faruri (partea dreaptă) | F12 | 15 | Plansa bord |
| Sistem evacuare gaze faruri (partea stângă) | F13 | 15 | Plansa bord |
| Proiectoare de ceață | F30 | 15 | Compartiment motor |
| 3. lumină de stop | F37 | 5 | Plansa bord |
| Lumină marșarier | F51 | 5 | Plansa bord |
| Iluminare interioară față;
Iluminare portbagaj; Iluminare interioară parasolar; Iluminare uși; Iluminare torpedou. |
F32 | 5 | Plansa bord |
| Descriere | Siguranță | Amperaj [A] | Poziție |
| Ventilator habitaclu | F08 | 30 | Compartiment motor |
| Pompă spălare faruri | F09 | 20 | Compartiment motor |
| Claxon cu două tonuri | F10 | 15 | Compartiment motor |
| Electrovalvă corp clapetă;
Electrovalvă dezactivare; Electrovalvă rezervor; Încălzitor sondă lambda; Electrovalvă VGT; Electromagnet bypass răcire EGR; Electrovalvă swirl; Electromagnet corp clapetă; Controler încălzire bujie preîncălzire. |
F11 | 10 | Compartiment motor |
| Sistem reglare poziție faruri | f13 | 7,5 | Plansa bord |
| Încălzitor suplimentar (PTC 1) | F15 | 30 | Compartiment motor |
| Unitate control motor | F 16 | 5 | Compartiment motor |
| Unitate control motor (alimentare) | F17 | 10 | Compartiment motor |
| Bobină releu sistem control;
Unitate control motor (versiuni 1.4); Bobină control la distanță sistem răcire motor (300 W + 300 W). |
F18 | 5 | Compartiment motor |
| Compresor aer condiționat | F19 | 7,5 | Compartiment motor |
| Geam spate încălzit;
Sistem dezghețare. |
F20 | 30 | Compartiment motor |
| Pompă combustibil în rezervor | F21 | 15 | Compartiment motor |
| Sarcini principale sistem gestionare motor (versiuni 1.4) | F22 | 10 | Compartiment motor |
| Sarcini principale sistem gestionare motor (versiuni 1.6 JTDM) | F22 | 20 | Compartiment motor |
| Unitate control sistem frânare
(unitate control și unitate electromagnetică) |
F23 | 20 | Compartiment motor |
| Controler sistem direcție electrică (alimentare + cheie);
Controler sistem frânare (alimentare + cheie); Senzor înclinare în tunel. |
F24 | 5 | Compartiment motor |
| Bobine releu sistem evacuare INT / A pe cutia de siguranțe a motorului | F31 | 5 | Plansa bord |
| Radio;
Unitate control Blue & MeTM; Unitate control climatizare; Unitate control alarmă; Unitate control sistem senzori volum; Priză diagnostic externă EOBD; Unitate control detectare presiune în pneuri. |
F36 | 10 | Plansa de bord |
| Plansa de bord;
Comutator lumină de stop; Sistem gestionare faruri cu gaz. |
F37 | 5 | Plansa de bord |
| Motor încuietoare uși;
Motor Safe Lock pe uși; Motor de deblocare hayon spate. |
F38 | 15 | Plansa de bord |
| Pompă ștergătoare parbriz față și spate | F43 | 20 | Plansa de bord |
| Motor electric ridicare geam cu unitate control
(ușă partea șoferului) |
F47 | 20 | Plansa de bord |
| Motor electric ridicare geam cu controler
(ușă partea pasagerului) |
F48 | 20 | Plansa de bord |
| Unitate control senzori parcare;
Unitate control detectare presiune în pneuri; Senzor ploaie / amurg pe oglindă retrovizoare; Senzor electrocróm pe oglindă retrovizoare; Centură de siguranță pe afișajul martorului de avertizare pe oglindă retrovizoare; Iluminare panou de control (Panou control central, Panou control partea șoferului, Panou control pe volan, Panou control Blue & MeTM); Comutator activare încălzire scaun față; Unitate control senzori volum sistem alarmă; Controler trapă electrică; Priză PND pe plansa de bord. |
F49 | 5 | Plansa de bord |
| Unitate control sistem airbag | F50 | 7,5 | Plansa de bord |
| Comutator ambreiaj;
Comutator lumină de stop; Bobine relee pe cutia de siguranțe din compartiment motor; Sistem control încălzitor interior și climatizare; Unitate control Blue & MeTM; Instalație radio; Debitmetru aer; Senzor apă în motorină. |
F51 | 5 | Plansa de bord |
| Plansa de bord | F53 | 5 | Plansa de bord |
| Unitate control amplificator sistem Hi-Fi Bose | F4 | 15 | Portbagaj |
| Subwoofer Bassbox în compartiment roată de rezervă | F5 | 10 | Portbagaj |
| Încălzitor scaun față stânga și dreapta | F6 | 15 | Portbagaj |
| Sistem electric deschidere trapă | F1 | 20 | Portbagaj |
| Instalație cutie de siguranțe | F2 | – | Portbagaj |
| Priză alimentare în portbagaj | F3 | 15 | Portbagaj |
| Ventilator habitaclu | F83 | 40 | Compartiment motor |
| Priză alimentare în tunel | F85 | 15 | Compartiment motor |
| Dezghețare oglinzi laterale partea pasagerului și șoferului;
Dezghețare duze față; Bobină încălzită releu geam față. |
F87 | 7,5 | Compartiment motor |
Alfa Romeo MiTo (2013-2018) – schema cutiei de siguranțe
Anul producției: 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță brichetă (priză de alimentare) în Alfa Romeo MiTo (2013-2018) este siguranța F85 în bloc siguranțe în compartiment motor.

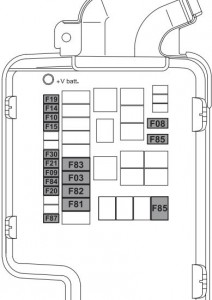

Bloc siguranțe în compartiment motor
| Descriere | Siguranță | Amperi [A] |
| Demaror | F03 | 20 |
| Ventilator electric habitaclu | F08 | 40 |
| Încălzitor suplimentar (versiuni Turbo TwinAir 105 CV și 1.3 JTDM-2 85 CV) | F09 | 5 |
| Claxon cu două tonuri | F10 | 15 |
| Faruri de întâlnire | F14 | 15 |
| Încălzitor suplimentar (PTC 1) | F15 | 30 |
| Compresor aer condiționat | F19 | 7,5 |
| Geam spate încălzit; Sistem dezghețare | F20 | 30 |
| Pompă electrică combustibil în rezervor | F21 | 15 |
| Proiectoare de ceață | F30 | 15 |
| Încălzitor suplimentar (PTC2) | F81 | 60 |
| Încălzitor suplimentar (PTC1) | F82 | 40 |
| Încălzitor suplimentar (PTC2) | F82 | 50 |
| Gol | F83 | – |
| Sistem audio HI-FI (unitate control, difuzor Bassbox); Configurare cutie mecanică. | F84 | 20 |
| Priză alimentare în tunel | F85 | 15 |
| Dezghețare electrică oglinzi laterale; Dezghețare duze parbriz; Bobină întrerupător releu parbriz încălzit | F87 | 7,5 |

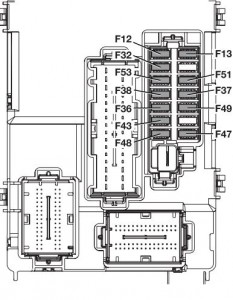

Bloc siguranțe pe bord
| Descriere | Siguranță | Amperaj [A] |
| Faruri de întâlnire dreapta | F12 | 7,5 |
| Far de întâlnire stânga | F13 | 7,5 / 5 * |
| Sistem de reglare a farurilor | F13 | 7,5 |
| Iluminare interioară față; Iluminare interioară portbagaj; Iluminare suplimentară parasolar; Iluminare baltă în uși; Iluminare compartiment motor portbagaj | F32 | 5 |
| Radio; Sistem de configurare audio (pentru versiuni/piețe prevăzute); Radio Uconnect™ 5″ (pentru versiuni/piețe prevăzute); Unitate control climatizare; Unitate control sistem alarmă; Unitate control sistem volumetric; Diagnosticare externă EOBD (priză); Unitate control monitorizare presiune pneuri | F36 | 10 |
| Planșă instrumente; Comutator lumină stop. | F37 | 5 |
| Motor încuietoare ușă; Motor Safe Lock pe ușă; Motor deblocare hayon spate. | F38 | 15 |
| Pompă spălător parbriz față și spate | F43 | 20 |
| Motor electric geam cu control (ușă partea șoferului) | F47 | 20 |
| Motor electric geam cu control (ușă partea pasagerului) | F48 | 20 |
| Unitate control senzor parcare; Senzor ploaie/crepuscular în oglindă retrovizoare; Senzor electrocromatic oglindă retrovizoare; Centură de siguranță (lampă avertizare); Iluminare panouri control (central, partea șoferului, pe volan); Comutatoare încălzire scaune față; Controler senzor volumetric sistem alarmă; Controler trapă electrică; | F49 | 5 |
| Comutator ambreiaj; Comutator lumini stop; Bobine relee comutatoare pe unitatea control bloc siguranțe compartiment motor; Sistem control intern sistem climatizare și încălzire; Debitmetru; Senzor prezență apă în motorină; Radio; Sistem configurare radio (pentru versiuni/piețe prevăzute) | F51 | 5 |
| Planșă bord | F51 | 5 |

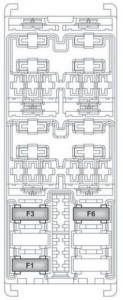

Bloc siguranțe în portbagaj
| Descriere | Siguranță | Amperaj [A] |
| Sistem electric de deschidere a trapei | F1 | 20 |
| Priză de alimentare în portbagaj | F3 | 15 |
| Încălzire scaune față | F6 | 15 |
