Alfa Romeo 147 FL (2005-2010) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Alfa Romeo 147 FL (2005-2010), vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).
Alfa Romeo 147 FL (2005-2010) – schema cutiei de siguranțe
Anul producției: 2005, 2006, 2007, 2008, 2009, 2010.
Siguranță brichetă (priză de alimentare) în Alfa Romeo 147 FL (2005-2010) este siguranța F44 în cutia de siguranțe de pe bord.

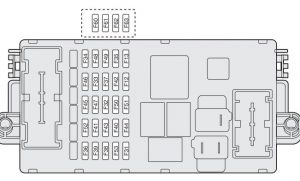

Cutia de siguranțe pe bord

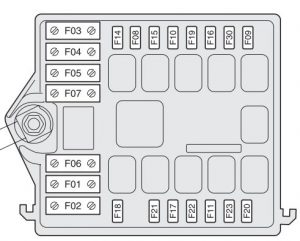

Cutia de siguranțe lângă bateria

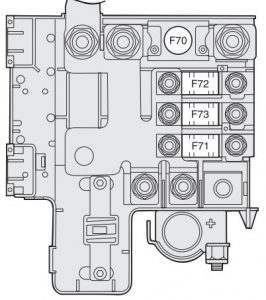

Cutia de siguranțe pe polul pozitiv al bateriei
Tabel rezumat al siguranțelor
| Lumini | Poziție | Nr | Amp [A] |
| Lumini de urgență | Bord | F53 | 10 |
| Faruri de întâlnire dreapta | Bord | F12 | 10 |
| Faruri de întâlnire stânga | Bord | F13 | 10 |
| Faruri de drum dreapta | Baterie | F14 | 15 |
| Faruri de drum stânga | Baterie | F15 | 10 |
| Proiectoare de ceață față | Baterie | F30 | 15 |
| Lumini de stop | Bord | F37 | 10 |
| Lumini de mers înapoi | Bord | F35 | 7,5 |
| +30 lumini semnalizatoare | Bord | F53 | 10 |
| Descriere | Poziție | Nr | Amp [A] |
| Pompă cutie automată Selespeed/Easy Speed. | Baterie | F03(MAXI) | 30 |
| Încălzitor auxiliar | Baterie (+) | F73(MAXI) | 30 |
| Regulator înălțime faruri | Bord | F13 | 10 |
| Climatizare | Bord | F31 | 7,5 |
| Climatizare | Bord | F39 | 15 |
| Compresor aer condiționat | Baterie | F19 | 7,5 |
| Bobine releu sistem încălzire și ventilare | Bord | F31 | 7,5 |
| Alimentare prin întrerupător aprindere +30 | Bord | F32 | 15 |
| Cutie automată Selespeed/Easy Speed | Bord | F32 | 15 |
| Cutie automată Selespeed/Easy Speed | Bord | F51 | 15 |
| Autoradio | Bord | F39 | 15 |
| Navigator | Bord | F39 | 15 |
| Ștergător lunetă spate | Bord | F52 | 15 |
| Ridicător geam scaun spate stânga | Bord | F33 | 20 |
| Ridicător geam scaun spate dreapta | Bord | F34 | 20 |
| Geam spate încălzit | Bord | F40 | 30 |
| Pulverizator parbriz;Pulverizator lunetă spate
(pompă bidirecțională). |
Bord | F43 | 30 |
| Brichetă | Bord | F44 | 20 |
| Scaune încălzite electric | Bord | F45 | 15 |
| Oglinzi retrovizoare exterioare încălzite;Duze încălzite. | Bord | F41 | 7,5 |
| Control viteză de croazieră | Bord | F35 | 7,5 |
| Închidere centralizată | Bord | F38 | 20 |
| Pulverizatoare faruri | Baterie | F09 | 20 |
| Circuit servicii +30 | Bord | F39 | 15 |
| Circuit principal servicii (injecție electronică). | Baterie | F17 | 7,5 |
| Circuit intermediar servicii (injecție electronică). | Baterie | F11 | 15 |
| Circuit intermediar servicii | Bord | F49 | 7,5 |
| Senzori volumetrici | Bord | F39 | 15 |
| Senzori sistem VDC | Bord | F42 | 7,5 |
| Senzor unghi de direcție | Bord | F42 | 7,5 |
| La conectorul de diagnostic al sistemului EOBD | Bord | F39 | 15 |
| Adaptare pentru instalare telefon mobil. | Bord | F39 | 15 |
| Alimentare modul control ușă partea șoferului. | Bord | F47 | 20 |
| Alimentare modul control ușă partea pasagerului. | Bord | F48 | 20 |
| Iluminarea comenzilor | Cruscotto | F49 | 7,5 |
| Iluminarea comenzilor climatizării | Cruscotto | F35 | 7,5 |
| Cruscotto instrumente | Cruscotto | F37 | 10 |
| Cruscotto instrumente | Cruscotto | F53 | 10 |
| Modul control ușă partea șoferului | Cruscotto | F39 | 15 |
| Modul control ABS | Cruscotto | F42 | 7,5 |
| Modul control ABS | Baterie | F04(MAXI) | 50 |
| Cutia de siguranțe în cruscotto. | Baterie | F02(MAXI) | 50 |
| Modul control în portbagaj | Cruscotto | F39 | 15 |
| Modul control sistem airbag | Cruscotto | F50 | 7,5 |
| Modul control injecție electronică +30 | Baterie | F18 | 7,5 |
| Modul control în compartiment motor (versiuni diesel). | Baterie (+) | F70(MEGA) | 125 |
| Modul control în cruscotto | Baterie (+) | F71(MAXI) | 70 |
| Modul control pentru eventuală remorcă | Cruscotto | F36 | 10 |
| Ventilator electric climatizare | Baterie | F05(MAXI) | 40 |
| Ventilator electric radiator (1 viteză – versiuni diesel). | Baterie | F06(MAXI) | 30 |
| Ventilator electric radiator (2 viteze – versiuni diesel). | Baterie | F07(MAXI) | 50 |
| Claxon | Baterie | F10 | 15 |
| Pompă combustibil | Baterie | F21 | 15 |
| Injectoare (versiuni diesel). | Baterie | F22 | 15 |
| Bobine de aprindere | Baterie | F21 | 15 |
| Deschidere electrică portbagaj | Cruscotto | F60(*) | 25 |
| Sistem injecție electronică | Baterie | F16 | 7,5 |
| Sistem Bose | Cruscotto | F61(*) | 15 |
| Sistem Bose | Cruscotto | F62(*) | 20 |
| Trapă | Cruscotto | F63(*) | 20 |
| Trapă | Cruscotto | F46 | 15 |
| Încălzitor auxiliar | Baterie | F08 | 30 |
| Comutator aprindere | Baterie (+) | F72(MAXI) | 30 |
| Bujii de încălzire (versiuni JTD). | Baterie | F01(MAXI) | 50 |
| Filtru motorină încălzit (versiuni JTD). | Baterie | F20 | 20 |
| Modul control în compartiment motor (versiuni JTD). | Baterie (+) | F70(MEGA) | 150 |
| Ventilator electric radiator (prima viteză – versiuni JTD). | Baterie | F06(MAXI) | 40 |
| Ventilator electric radiator (a doua viteză – versiuni JTD). | Baterie | F07(MAXI) | 60 |
| Injectoare (versiuni JTD).
(*) Siguranță situată în spatele cutiei de siguranțe în cruscotto pe un suport suplimentar. |
Baterie | F22 | 20 |
