Audi A8 D2 (1994-2002) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Audi A8 D2 (1994–2002), vei obține informații despre poziția panourilor de siguranțe din interiorul mașinii și vei învăța atribuirea fiecărei siguranțe (dispunerea siguranțelor).
Audi A8 D2 (1994-2002) – schema siguranțelor
Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Siguranță brichetă (priză de alimentare) în Audi A8 D2 (1994-2002) este siguranța 13 în cutia de siguranțe din habitaclu.

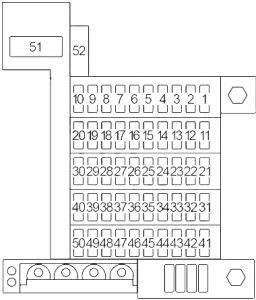

Cutia de siguranțe din habitaclu
| Nr |
Amp [A] |
Descriere |
| GRIGIU | ||
| 1 | 5 | Modul control lampă,
lumină de poziție stânga, lumină de contur față stânga, procesor grup instrumente |
| 2 | 5 | Modul control lampă;
Lumină de poziție dreapta; Lumină de contur față dreapta; Lumini spate; Iluminare plăcuță; Procesor grup instrumente. |
| 3 | 15 | ’97 -’03:
Far dreapta (faruri de întâlnire); Modul control lampă. |
| 10 | Far dreapta (lumină de întâlnire);
Modul control lampă. |
|
| 4 | 15 | ’97 -’03:
Far stânga (faruri de întâlnire); Sistem de reglare faruri; Modul control lampă. |
| 10 | Far stânga (lumină de întâlnire);
Sistem de reglare faruri; Modul control lampă. |
|
| 5 | 10 | Far stânga (faruri de drum);
modul control faruri față/spate proiectoare de ceață. |
| 6 | 10 | Far dreapta (faruri de drum);
Martor control faruri de drum. |
| 7 | 15 | Comutator lumină de avarie |
| 8 | 15 | Claxon |
| 9 | 10 | 00-03:
Conector date. |
| 5 | ’98 -’99:
Conector date; Releu lumină manetă selector. |
|
| 5 | -’97:
Grup instrumente; Releu separare celule solare. |
|
| 10 | 25 | Comutator ștergător
parbriz; Releu intermitent ștergător parbriz. |
| ROZ | ||
| 11 | 10 | Oglinzi exterioare |
| 12 | 10 | 00-03:
Volan încălzit; Modul control volan. |
| 5 | Releu blocare cutie de viteze | |
| 13 | 5 | Unitate control climatizare;
Brichetă; Releu lumină proiectoare de ceață; Iluminare compartiment torpedou; Grup instrumente; Procesor grup instrumente; Lumini spate; Lumină scrumieră; Lumină spate scrumieră; Comutator multifuncțional gamă cutie de viteze; Iluminare consolă cutie automată; Iluminare plăcuță; Iluminare tavă depozitare; Suport pahare și suport monede; Diodă protecție releu lumină manetă selector; Sistem iluminare interior; Comutator lumină. |
| 14 | 5 | Releu control ventilator
răcire prima viteză; Releu control ventilator răcire a doua viteză; Releu control ventilator răcire a treia viteză; Senzor calitate aer (’98 -’03). |
| 15 | 15 | Comutator proiectoare de ceață;
Comutator proiectoare de ceață spate; Modul control proiectoare de ceață. |
| 16 | 30 | ’97 -’03:
Comutator dezumidificator geam spate; Dezumidificator oglindă; Unitate control climatizare (’00 -’03). |
| 25 | Comutator dezumidificator geam spate;
Dezumidificator oglindă. |
|
| 17 | 5 | 00-03:
Senzor unghi de viraj |
| 10 | Led rezervă | |
| 18 | 10 | Comutator lumină de avarie |
| 19 | 10 | Comutator lumină de stop;
Supapă pompă gol; Modul control cutie de viteze. |
| 20 | 5 | Încălzitoare duze ștergător |
| GALBENĂ | ||
| 21 | 15 | Conector date;
Grup instrumente; Modul control lampi; Modul control pe volan; Radio; Motoare reglare faruri față; Modul control reglare faruri față; Modul control asistență parcare; Modul control monitorizare presiune în pneuri; Martor defect sistem airbag; Martor defect ABS; Martor control tracțiune. |
| 22 | 5 | 00-01:
Transmițător-receptor telefonic; Radio. |
| 10 | -’98:
Transmițător-receptor telefonic. |
|
| 23 | 15 | -’01:
Brichetă. |
| 24 | 10 | 00-03:
Unitate control climatizare; Procesor grup instrumente; Modul control asistență parcare; Releu separare celule solare; Modul control pe volan; Modul control monitorizare presiune în pneuri. |
| 5 | ’97 -’99:
Procesor combinație grup instrumente. |
|
| 5 | Control A/C (climatizare) | |
| 25 | 10 | 00-03:
Unitate control climatizare. |
| 15 | -’99:
Unitate control climatizare; Senzor temperatură interior; Grup instrumente; Releu separare celule solare; Modul control pe volan. |
|
| 26 | 10 | ’97 -’03:
Comutator multifuncțional al gamei cutiei de viteze; Electromagnet de blocare a cutiei de viteze. |
| 5 | Comutator multifuncțional
al gamei cutiei de viteze; Electromagnet de blocare a cutiei de viteze; Sistem cruise control. |
|
| 27 | 15 | Pompă compartiment motor;
Supape de reglare a căldurii. |
| 28 | 10 | 00-03:
releu al ambreiajului climatizării. |
| 15 | -’97:
Pompă compartiment motor, încălzitor auxiliar. |
|
| 29 | 5 | 00-03:
Modul control pe volan. |
| 10 | -’99:
Modul control pe volan. |
|
| 30 | – | – |
| ALBASTRU | ||
| 31 | 20 | 00-03:
Pompă combustibil. |
| 15 | -’99:
Pompă combustibil. |
|
| 32 | 30 | 00-03:
Injectoare combustibil; Bobine de aprindere; Supape nr. 1 și 2 pentru reglarea arborelui cu came (’01 -’03). |
| 20 | Senzori de oxigen încălziți înainte de TWC;
Pompă pentru detectarea scurgerilor a sistemului EVAP. |
|
| 33 | 20 | Senzori de oxigen încălziți înainte de TWC;
Pompă pentru detectarea scurgerilor a sistemului EVAP; Senzor de debit masic de aer. |
| 34 | 15 | -’99:
Senzori de oxigen încălziți după TWC. |
| 35 | 5 | 00-03:
Unitate de control navigație. |
| 5 | Încălzitor suplimentar | |
| 36 | 10 | 00-03:
Unitate de control navigație. |
| 15 | Încălzitor suplimentar | |
| 37 | – | – |
| 38 | 5 | 00-03:
Senzor temperatură nivel ulei. |
| 39 | 25 | 00-03:
Modul control Sistem antiblocare roți (ABS). |
| 5 | -’99:
Modul control Sistem antiblocare roți (ABS). |
|
| 40 | 10 | Modul control Sistem antiblocare roți (ABS);
Comutator antiderapare (cu FWD); Supapă de aerisire frână; Comutator ARS / ESP; Comutator lumină de stop (Quattro). |
| MARO | ||
| 41 | 10 | Lumină interioară față;
Lumini spate pentru citit; Închidere centralizată; Sistem alarmă; Modul control întârziere iluminare interioară; Închidere centralizată SAFE; Martor avertizare; Lumină de citit față stânga; Interior și releu lumini interioare; Comutator monitorizare habitaclu; Iluminare oglindă suplimentară; Deschidere electrică portbagaj; Jaluzea parasolar electrică spate. |
| 42 | 10 | Modul control geam dreapta și stânga;
Comutator reglare oglinzi; Modul control funcție pliere oglinzi; Comutator program memorie; Comutator reglare tetieră scaun spate; Comutatoare scaune față încălzite; Comutator scaun spate încălzit; Comutator memorie scaun pasager. |
| 43 | 15 | ’00 -’03:
Comutator deschidere portbagaj; Lumini oglindă pentru machiaj dreapta și stânga; Comutator lumini oglindă pentru machiaj dreapta și stânga; Releu lumină intrare/podea; Modul control senzori monitorizare interior; Comutator blocare interior partea șoferului; Modul control memorie oglinzi; Comutator program memorie; Comutator program memorie scaun pasager; Modul control senzori Ultra Sound; Lumină de citit dreapta; Iluminare hartă; Lumină de citit stânga; Iluminare interioară. |
| 10 | ’99:
Comutator deschidere portbagaj; Lumini oglindă pentru machiaj dreapta și stânga; Releu lumină intrare/podea; Modul control senzori monitorizare interior; Comutator blocare interior partea șoferului; Modul control memorie oglinzi; Comutator program memorie; Comutator lumini proiectoare de ceață spate. |
|
| 44 | 10 | Închidere centralizată;
Sistem alarmă; Modul control întârziere lumini interioare; Comutator jaluzea geam spate; Regulator automat oglindă interioară; Modul control uși garaj; Releu lumină interioară. |
| 45 | 15 | Închidere centralizată;
Sistem alarmă; Modul control întârziere lumini interioare; Modul control senzori monitorizare interior; Comutator închidere interior partea șoferului. |
| 46 | 20 | Modul control alimentare trapă |
| 47 | 15 | Comutator blocare geam;
Modul control încălzit dreapta și stânga încuietoare ușă; Brichetă. |
| 48 | 10 | -’97:
Comutator program memorie; Modul control memorie oglindă. |
| 49 | 20 | Modul control înălțime coloana
volan/pas; Comutator reglare coloana volan. |
| 50 | 20 | Comutator scaun față încălzit;
Modul control jaluzea geam spate. |
| 51 | 60 | -’00:
Ventilator răcire. |
| 50 | ??? | |
| 52 | 60 | 01-03:
Ventilator răcire. |
Câmpul releului habitaclului nr. 1
| Nr |
Releu |
| R1 |
00-03: Claxon (J4) |
|
-’99: Reducerea sarcinii (J59) |
|
| R2 |
00-03: Reducerea sarcinii (J59) |
|
-’99: Claxon (J4) |
|
| R3 |
-’99: Sistem ștergător parbriz faruri (J39) |
| R4 |
00-03: Pompă combustibil (J17) |
|
-’99: Bloc siguranțe (J207) |
|
|
-’99: Inhibitor demaror și lumină marșarier (J226) |
|
| R5 |
-’99: Ștergător/spray automat (J31) |
| R6 |
-’99: Pompă combustibil (J17) |

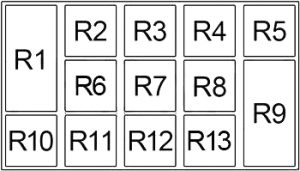

Câmpul releului habitaclului nr. 2
| Nr |
Releu |
| R1 | Plieri oglinzi (J351) |
| R2 | Ambreiaj climatizare (J44) |
| R3 | Separare celule solare (J309) |
| Lumină manetă selector (J307) | |
|
Diodă iluminare fundal a manetei selector (J443) |
|
| R4 | Modul control Servotronic (J236) |
| R5 | Interior și lampă hartă/citire (J91) |
| Unitate control bloc
a manetei selector (J221) |
|
| R6 |
Ștergător/ Pulverizator Intermitent (J31) |
| Lumină proiectoare de ceață (J5) |
| R7 | (R7 + R12):
Modul control Faruri față/spate proiectoare de ceață (J512) |
| Comutare lumini de zi (J89) | |
| Bloc afișare (J89) | |
| R8 | Încălzitor suplimentar (J8) |
| R9 | Dispozitiv monitorizare becuri (J123) |
| R10 | Iluminare intrare și podea (J348) |
| R11 |
Ștergător/Ștergătoare parbriz Intermitent (J31) |
| Izolare celule solare (J309) | |
| R12 |
(R7 + R12): Modul control Faruri față/spate proiectoare de ceață (J512) |
| Ventilator aer proaspăt (J13) | |
| R13 |
Închidere automată a trapei glisante (J356) |
Câmpul releului habitaclului nr. 3
| Nr |
Amp [A] |
Descriere |
| 3 | 40 | Ventilator motor |
| 4 | – | – |
| 5 | – | – |
| 6 | – | – |
| 7 | – | – |
| Comutator circuit | ||
| 1 | 30 | Scaune electrice
(n. 2) |
| 2 | 30 | Scaune electrice
(memorie) (n. 1) |
| Releu | ||
| R1 | Blocare demaror (J207) | |
| Iluminare intrare și
pentru picioare (J348) |
||
| R2 | – | |
| R3 | Lumini de zi (J90) | |
| R4 | Faruri de drum (Litronic) (J336) | |
Câmpul releului habitaclului nr. 4
| Nr |
Amp [A] |
Descriere |
| 3 | – | – |
| 4 | – | – |
| Comutator circuit | ||
| 1 | 30 | Ridicare geamuri (scaun spate) |
| 2 | 30 | Ridicare geamuri (față) |
| Releu | ||
| R1 | Lumină de avertizare (J2) | |
| Semnalizator (J1) | ||
| R2 | (R2 + R5)
Volan multifuncțional (J453) |
|
| Control ventilator răcire
de viteză a doua (J101) |
||
| (R2 + R5) Geamuri electrice și
trapă glisantă (J139) |
||
| R3 | Pompă de retur ABS (J105) | |
| Claxon (J4) | ||
| Control motor ventilator răcire
de viteză secundară (J101) |
||
| R4 | Închidere automată geam (J261) | |
| R5 | (R2 + R5)
Volan multifuncțional (J453) |
|
| Releu control
ventilator răcire (viteză primară) (J26) |
||
| (R2 + R5) Geamuri electrice și
trapă glisantă (J139) |
||
| R6 | Electrovalvă ABS (J106) | |
| Reducere sarcină (J59) | ||
| Releu control
ventilator răcire (viteză primară) (J26) |
||
Cutia de siguranțe a compartimentului motor
| Nr |
Amp [A] |
Descriere |
| 1 | 15 | Modul control transmisie |
| 2 | 15 | Electrovalvă regulator golire
rezervor EVAP; Electrovalvă schimbare admisie; Electrovalvă control injecție combustibil și pompă pentru detectarea scurgerilor sistem EVAP. |
| 15 | ECM și injectoare combustibil | |
| 3 | 15 | ECM și injectoare combustibil |
| 20 | Electrovalvă regulator curățare
rezervor sistem EVAP; Electrovalvă reglare colector admisie nr. 1; Electrovalvă reglare colector admisie nr. 2; Electrovalvă control aer injector combustibil; Pompă detectare scurgeri sistem EVAP; Injecție aer secundar; Suporturi electrohidraulice motor; Senzor MAF; Electrovalve reglare arbore cu came; (elemente de control). |
|
| 4 | 20 | Clema ECM și bobină aprindere nr. 15 |
| 5 | ECM | |
| 5 | 15 | Modul control transmisie |
| Releu | ||
| R1 | Imobilizator (J341) | |
| R2 | Modul control motor (J271) | |
| Pompă injecție aer secundar (J299) | ||
