Volvo XC90 Plug-in Hybrid (2021-2022) – cutia de siguranțe

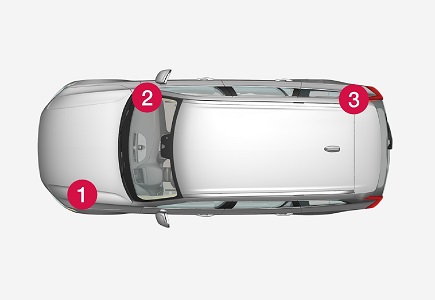

Volvo XC90 Plug-in Hybrid – schema cutiei de siguranțe
Anul producției: 2021, 2022.
Siguranțe brichetă (prize de alimentare) în Volvo XC90 Plug-in Hybrid sunt siguranțele 24 (față), 26 (portbagaj) în cutia de siguranțe din compartiment motor.
2021

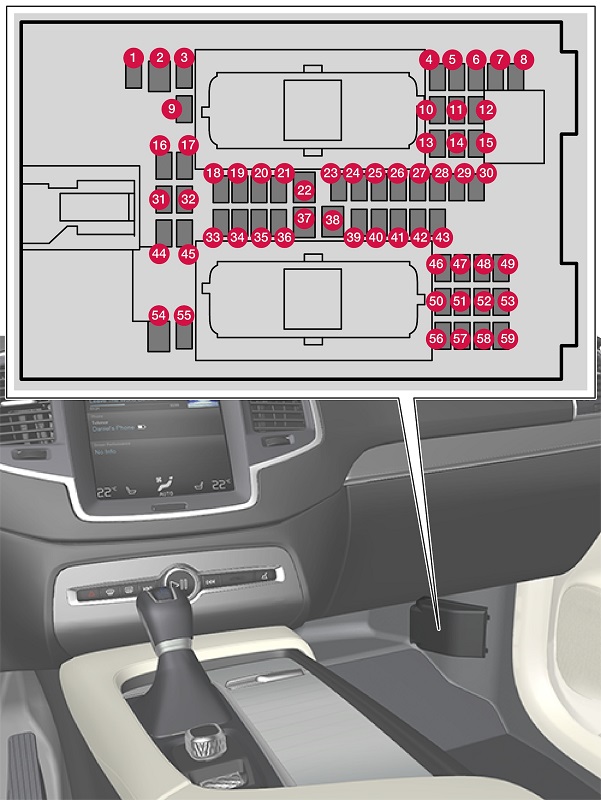

Siguranțe sub compartimentul portbagajului
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperi [A] | Tip |
| 1 | Modul intermediar de tensiune | 10 | Micro |
| 2 | – | – | MCase |
| 3 | – | – | Micro |
| 4 | Detector de mișcare | 5 | Micro |
| 5 | – | – | Micro |
| 6 | Afișaj șofer | 5 | Micro |
| 7 | Tastatură în consola centrală | 5 | Micro |
| 8 | Detector de iradiere | 5 | Micro |
| 9 | – | – | Micro |
| 10 | – | – | Micro |
| 11 | Modul electronic al volanului | 5 | Micro |
| 12 | Modul buton pornire și întrerupător frână de parcare | 5 | Micro |
| 13 | Modul volan încălzit | 15 | Micro |
| 14 | – | – | Micro |
| 15 | – | – | Micro |
| 16 | – | – | Micro |
| 17 | – | – | Micro |
| 18 | Modul control sistem climatizare | 10 | Micro |
| 19 | Bloc volan | 7,5 | Micro |
| 20 | Port diagnostic OBDII | 10 | Micro |
| 21 | Afișaj central | 5 | Micro |
| 22 | Modul ventilator sistem climatizare, față | 40 | MCase |
| 23 | Concentrator USB | 5 | Micro |
| 24 | Iluminare comenzi;
Iluminare habitaclu; Reglare oglindă retrovizoare interioară; Detector ploaie și lumină; Tastatură în consola dintre scaune lângă spațiul pentru picioarele pasagerilor de pe rândul doi de scaune; Scaune față reglabile electric; Panouri de control în ușile spate; Modul ventilator sistem climatizare stânga/dreapta. |
7,5 | Micro |
| 25 | Modul control funcții asistență șofer | 5 | Micro |
| 26 | Geam panoramic cu jaluzea parasolar | 20 | Micro |
| 27 | Afișaj head-up pe parbriz | 5 | Micro |
| 28 | Comutator iluminare habitaclu | 5 | Micro |
| 29 | Placă pentru încărcare wireless | 5 | Micro |
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| 30 | Afișaj în consola tavanului (semnalizarea centurii de siguranță neînchise, indicatorul sistem airbag frontal partea pasagerului) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | – | – | Micro |
| 33 | – | – | Micro |
| 34 | – | – | Micro |
| 35 | Modul control pentru conexiunea mașinii la Internet;
Modul control al sistemului Volvo On Call. |
5 | Micro |
| 36 | – | – | Micro |
| 37 | Dispozitiv audio (amplificator) | 40 | MCase |
| 38 | Modul ventilator sistem climatizare, spate | 40 | MCase |
| 39 | Modul antenă multibandă | 5 | Micro |
| 40 | Module funcții confort (masaj) scaune față | 5 | Micro |
| 41 | Blocare anti-alcool | 5 | Micro |
| 42 | Ștergător lunetă spate | 15 | Micro |
| 43 | Modul control pompă combustibil | 15 | Micro |
| 44 | Bobină releu pompă ulei cutie;
Traductor tensiune medie; pornire integrată. |
5 | Micro |
| 45 | Deschidere capac portbagaj/portbagaj cu mișcarea piciorului | 5 | Micro |
| 46 | Încălzire scaun partea șoferului | 15 | Micro |
| 47 | Încălzire scaun față partea pasagerului | 15 | Micro |
| 48 | Pompă lichid răcire | 7,5 | Micro |
| 49 | – | – | Micro |
| 50 | Scaun șofer reglabil electric | 20 | Micro |
| 51 | Modul control suspensie (activă) | 20 | Micro |
| 52 | – | – | Micro |
| 53 | Modul control sistem Sensus | 10 | Micro |
| 54 | – | – | MCase |
| 55 | – | – | Micro |
| 56 | Scaun față partea pasagerului cu reglaj electric | 20 | Micro |
| 57 | – | – | Micro |
| 58 | TV (unele piețe) | 5 | Micro |
| 59 | Siguranță principală pentru siguranțele 52, 53, 57 și 58 | 15 | Micro |

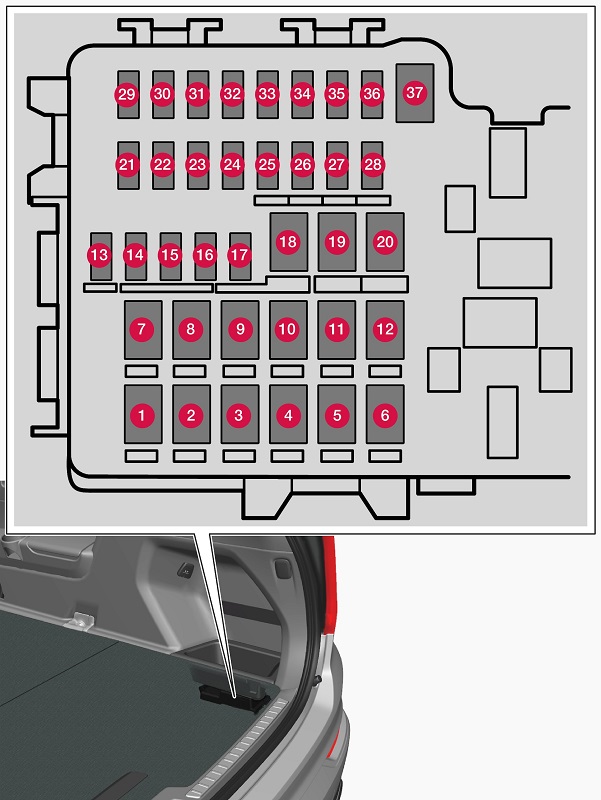

Siguranțe în portbagaj
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperi [A] | Tip |
| 1 | Încălzire geam spate | 30 | MCase |
| 2 | Modul control electric central | 40 | MCase |
| 3 | Compresor suspensie pneumatică | 40 | MCase |
| 4 | Încălzitor electric suplimentar, partea dreaptă spate | 30 | MCase |
| 5 | – | – | MCase |
| 6 | Încălzitor electric suplimentar, partea stângă spate | 30 | MCase |
| 7 | Modul ușă în ușa spate dreapta | 20 | MCase |
| 8 | Modul control sistem reducere oxizi de azot (NOx) în motor diesel | 30 | MCase |
| – | – | ||
| – | – | ||
| 9 | Ușă electrică portbagaj | 25 | MCase |
| 10 | Scaun față partea pasagerului cu reglaj electric;
Modul ușă în ușa față dreapta. |
20 | MCase |
| 11 | Modul control cârlig remorcă | 40 | MCase |
| 12 | Modul întinzător centură de siguranță, partea dreaptă | 40 | MCase |
| 13 | Bobine interne relee | 5 | Micro |
| 14 | Modul control sistem reducere oxizi de azot (NOx) în motor diesel | 15 | Micro |
| – | – | ||
| 15 | Modul ușă în ușa spate stânga | 20 | Micro |
| 16 | Bloc anti-alcool, concentrator USB/prize accesorii | 5 | Micro |
| 17 | Modul pentru coborârea scaunelor rândul trei | 20 | Micro |
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| 181 | Modul control al cârligului de remorcare | 25 | MCase |
| Modul accesorii | 40 | ||
| 19 | Scaun șofer reglabil electric;
Modul ușă în ușa față stânga. |
20 | MCase |
| 20 | Modul întinzător centură de siguranță, partea stângă | 40 | MCase |
| 21 | Cameră parcare | 5 | Micro |
| 22 | – | – | Micro |
| 23 | – | – | Micro |
| 24 | – | – | Micro |
| 25 | Alimentare cu aprinderea pornită | 10 | Micro |
| 26 | – | – | Micro |
| 27 | – | – | Micro |
| 28 | Încălzire scaun spate stânga | 15 | Micro |
| 29 | – | – | Micro |
| 30 | Blind Spot Information (BLIS) | 5 | Micro |
| 31 | – | – | Micro |
| 32 | Modul întinzător centură de siguranță, partea stângă | 5 | Micro |
| 33 | Acționator recirculare gaze evacuare (benzină, unele versiuni motor) | 5 | Micro |
| 34 | – | – | Micro |
| 35 | Modul control All Wheel Drive (AWD) | 15 | Micro |
| 36 | Încălzire scaun spate dreapta | 15 | Micro |
| 37 | – | – | MCase |

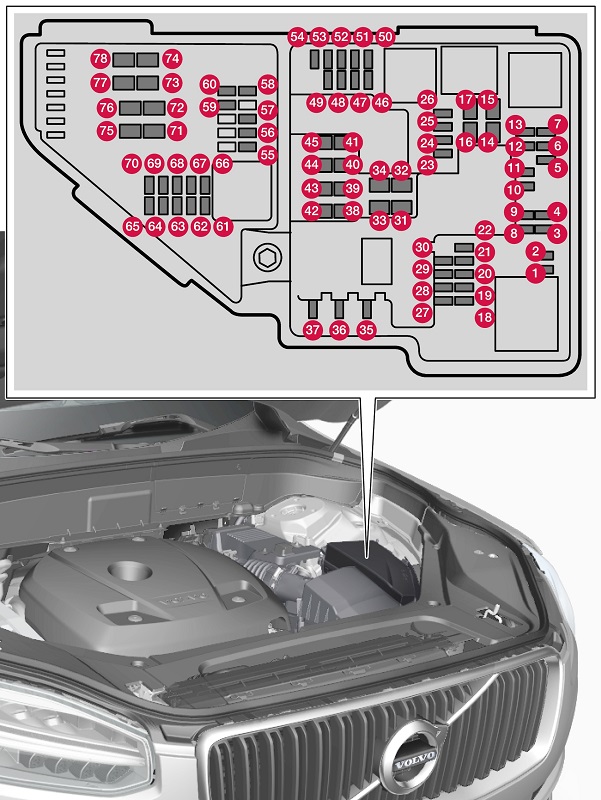

Siguranțe în compartiment motor
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| Număr | Descriere | Amperi [A] | Tip |
| 1 | – | – | Micro |
| 2 | – | – | Micro |
| 3 | – | – | Micro |
| 4 | Modul control al actuatorului de aprindere/cutie automată a poziției transmisiei | 5 | Micro |
| 5 | Modul control al încălzitorului de înaltă tensiune al lichidului de răcire al motorului cu ardere internă | 5 | Micro |
| 6 | Modul control climatizare;
Supapă de interceptare a schimbătorului de căldură; Supapă de interceptare a lichidului de răcire care circulă prin sistemul de climatizare. |
5 | Micro |
| 7 | Modul control baterie sistem hibrid, p
Invertor de înaltă tensiune al alternatorului hibrid, demaror cu invertor de tensiune 500 V – 12 V |
5 | Micro |
| 8 | – | – | Micro |
| 9 | Invertor pentru reglarea alimentării motorului electric al axei spate | 10 | Micro |
| 10 | Modul control baterie sistem hibrid;
Invertor de înaltă tensiune al alternatorului hibrid, demaror cu invertor de tensiune 500 V – 12 V. |
10 | Micro |
| 11 | Modul de încărcare | 5 | Micro |
| 12 | Supapă de interceptare a lichidului de răcire al sistemului de climatizare;
Pompă lichid de răcire 1 a bateriei sistemului hibrid. |
15 | Micro |
| 13 | Pompă lichid de răcire pentru sistemul de tracțiune electrică | 15 | Micro |
| 14 | Ventilator răcire componente sistem hibrid | 25 | MCase |
| 15 | – | – | MCase |
| 16 | – | – | MCase |
| 17 | – | – | MCase |
| 18 | Modul de calcul | 5 | Micro |
| 19 | – | – | Micro |
| 20 | – | – | Micro |
| 21 | – | – | Micro |
| 22 | – | – | Micro |
| 23 | Port USB în consola dintre scaune, față | 7,5 | Micro |
| 24 | Priză electrică 12 V în consola dintre scaune, față | 15 | Micro |
| 25 | – | – | Micro |
| 26 | Priză electrică 12 V în portbagaj | 15 | Micro |
| 27 | – | – | Micro |
| 28 | Far stânga, LED | 15 | Micro |
| 29 | Far dreapta, LED | 15 | Micro |
| 30 | – | – | Micro |
| 31 | Încălzire parbriz partea stângă | Bochetă | MCase |
| 32 | Încălzire parbriz partea stângă | 40 | MCase |
| 33 | Spray-uri faruri | 25 | MCase |
| 34 | Spray-uri parbriz | 25 | MCase |
| 35 | – | – | Micro |
| 36 | Semnal acustic | 20 | Micro |
| 37 | Sirena alarmă | 5 | Micro |
| 38 | Modul control sistem frânare (supape, frână de parcare) | 30 | MCase |
| Număr | Descriere | Amperi [A] | Tip |
|---|---|---|---|
| 39 | Ștergător/Ștergătoare parbriz | 30 | MCase |
| 40 | Pulverizator lunetă spate | 25 | MCase |
| 41 | Încălzire parbriz partea dreaptă | 40 | MCase |
| 42 | Încălzitor de staționare | 20 | MCase |
| 43 | – | – | MCase |
| 44 | – | – | MCase |
| 45 | Încălzire parbriz partea dreaptă | Bochetă | MCase |
| 46 | Alimentat cu aprinderea pornită:
Unitate de control motor; componente sistem transmisie; servodirecție electrică; modul control electronic central |
5 | Micro |
| 47 | Nivel zgomot exterior mașină (piețe specifice) | 5 | Micro |
| 48 | Far dreapta, LED | 15 | Micro |
| 49 | Blocare anti-alcool | 5 | Micro |
| 50 | – | – | Micro |
| 51 | – | – | Micro |
| 52 | Sistem airbag; senzor greutate pasager | 5 | Micro |
| 53 | Far stânga, LED | 15 | Micro |
| 54 | Senzor pedală accelerație | 5 | Micro |
| 55 | Modul control transmisie;
Modul control levier cutie de viteze. |
15 | Micro |
| 56 | Modul control motor (ECM) | 5 | Micro |
| 57 | – | – | Micro |
| 58 | – | – | Micro |
| 59 | – | – | Micro |
| 60 | – | – | Micro |
| 61 | Modul control motor; actuator;
Modul corp clapetă; Supapă turbocompresor. |
20 | Micro |
| 62 | Supape electromagnetice;
Supapă monitorizare scurgeri combustibil; Conector suprapresiune. |
10 | Micro |
| 63 | Regulatori gol;
Supapă bypass controlată electric: Supapă ventilare. |
7,5 | Micro |
| 64 | Modul control amortizor spoiler;
Modul control amortizor radiator. |
5 | Micro |
| 65 | – | – | Micro |
| 66 | Sondă lambda, față și spate | 15 | Micro |
| 67 | Solenoid pompă ulei motor;
Solenoid ambreiaj compresor aer; Sondă lambda, față, central și spate. |
15 | Micro |
| 68 | – | – | Micro |
| 69 | Modul control motor (ECM) | 20 | Micro |
| 70 | Bobine de aprindere;
Bujii. |
15 | Micro |
| 71 | – | – | MCase |
| 72 | – | – | MCase |
| 73 | Modul control pompă lichid transmisie | 30 | MCase |
| 74 | – | – | MCase |
| 75 | – | – | MCase |
| 76 | – | – | MCase |
| 77 | – | – | MCase |
| 78 | – | – | MCase |
