Volvo C30 (2006-2013) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe ale Volvo C30 2006-2013, vei obține informații despre poziția panourilor de siguranțe în interiorul mașinii și vei învăța repartizarea fiecărei siguranțe (configurația siguranțelor).
Volvo C30(2006-2008) – schema cutiei de siguranțe
Anul producției: 2006, 2007, 2008.
Siguranță brichetă (priză de alimentare) în Volvo C30 (2006-2008) este siguranța 45 în cutia de siguranțe din habitaclu.

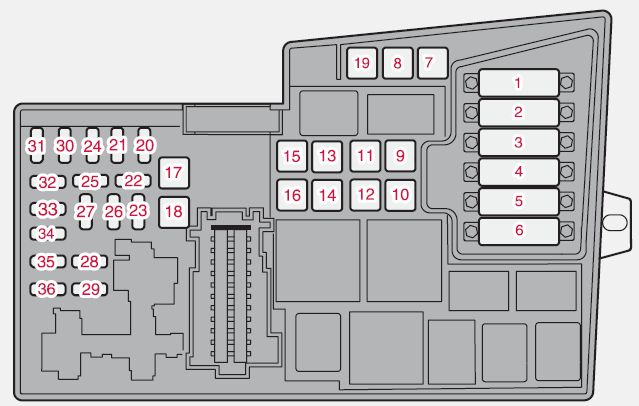

Cutia de siguranțe în compartiment motor:
Siguranțe 1–6 tip “Siguranță Midi”.
Siguranțe 7–18 tip “JCASE”.
Siguranțe 19–36 tip “Mini Fuse”.
| Nr | Amperi [A] | Descriere |
| 1 | 50 | Ventilator radiator |
| 2) | 80 | Servodirecție
(nu se aplică motorului de 1,6 l). |
| 3) | 60 | Alimentare la cutia de siguranțe
în habitaclu. |
| 4 | 60 | Alimentare la cutia de siguranțe
în habitaclu. |
| 5 | 80 | Element de climatizare;
Încălzitor PTC suplimentar (opțiune) |
| 6 | 60 | Bujii incandescente
(4 cilindri, motorină). |
| 70 | Bujii incandescente
(5 cilindri, motorină). |
|
| 7 | 30 | Pompă Sistem antiblocare roți (ABS) |
| 8 | 20 | Supape Sistem antiblocare roți (ABS) |
| 9 | 30 | Funcții motor |
| 10 | 40 | Ventilator |
| 11 | 20 | Spălător faruri |
| 12 | 30 | Alimentare geam spate încălzit |
| 13 | 30 | Releu demaror |
| 14 | 40 | Cablaj remorcă |
| 15 | – | |
| 16 | 30 | Alimentare pentru sistem audio-navigație |
| 17 | 30 | Perii |
| 18 | 40 | Alimentare la cutia de siguranțe
în compartimentul habitaclului. |
| 19 | – | |
| 20 | 15 | Claxon |
| 21 | 20 | Încălzire suplimentară alimentată cu combustibil;
Încălzirea habitaclului. |
| 22 | – | |
| 23 | 10 | Modul control motor ECM
(benzină 5 cilindri); Cutie automată (TCM). |
| 24 | 20 | Filtru combustibil încălzit;
Separator PTC (motorină 5 cilindri). |
| 25 | 15 | |
| 26 | 15 | Cheie aprindere |
| 27 | 10 | Compresor aer condiționat |
| 28 | – | |
| 29 | 15 | Far față proiectoare de ceață |
| 30 | 3) | Modul control motor ECM
(benzină 1,6 l, motorină 2,0 l). |
| 31 | 10 | Regulator tensiune,
alternator 4 cilindri |
| 32 | 10 | Injectoare
(benzină 5 cilindri); Senzor de oxigen (benzină 4 cilindri); Radiator aer supraalimentare (4 cilindri motorină); Senzor debit masic aer și control turbo (5 cilindri motorină). |
| 33 | 20 | Senzor de oxigen și pompă gol
(benzină 5 cilindri); Modul control motor (5 cilindri motorină); Încălzitor filtru motorină (4 cilindri motorină). |
| 34 | 10 | Bobine de aprindere
(benzină); Injectoare (benzină 1,6 l); Pompă combustibil (4 cilindri motorină); Comutator presiune, Climatizare (5 cilindri); Bujiile incandescente și control emisii EGR (5 cilindri motorină). |
| 35 | 15 | Senzori motor pentru supape;
Bobine releu; Element PTC pentru climatizare; Capcană ulei (benzină 5 cilindri); Modul control motor ECM (5 cilindri motorină); Injectoare (benzină 1,8 / 2,0 l); Senzor debit masic aer MAF (benzină 5 cilindri, 4 cilindri motorină); Control turbo (4 cilindri motorină); Comutator presiune servodirecție; Sistem direcție (benzină 1,6 l); Control emisii EGR (4 cilindri motorină); |
| 36 | 10 | Modul control motor ECM
(nu 5 cilindri motorină); Senzor poziție pedală accelerație; Senzor de oxigen (5 cilindri motorină). |

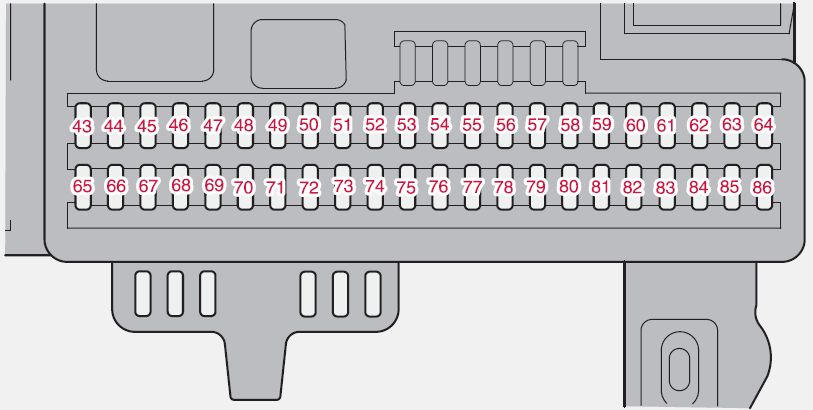

Cutia de siguranțe în habitaclu
Siguranțele se găsesc sub sertar.
| Nr | Amperi [A] | Descriere |
| 37 | – | |
| 38 | – | |
| 39 | – | |
| 40 | – | |
| 41 | – | |
| 42 | – | |
| 43 | 15 | Telefon;
Sistem audio; RTI (opțiune). |
| 44 | 10 | Sistem SRS;
Modul control motor ECM (5 cilindri). |
| 45 | 15 | Priză electrică |
| 46 | 5 | Habitaclu;
Iluminare sertar și iluminare suplimentară. |
| 47 | 5 | Iluminare interioară |
| 48 | 15 | Spălător lunetă spate |
| 49 | 10 | Sistem SRS |
| 50 | – | |
| 51 | 10 | Încălzitor suplimentar habitaclu;
Releu filtru combustibil; Încălzire. |
| 52 | 5 | Modul control cutie (TCM);
Sistem ABS. |
| 53 | 10 | Servodirecție |
| 54 | 10 | Asistență parcare;
Bi-Xenon (opțiune). |
| 55 | 20 | Modul control fără cheie |
| 56 | 10 | Modul control de la distanță;
Modul control semnalizator. |
| 57 | 15 | Conector date (DLC);
Comutator lumină stop. |
| 58 | 7,5 | Faruri de drum dreapta;
Bobină releu lumini auxiliare. |
| 59 | 7,5 | Faruri de drum stânga |
| 60 | 15 | Încălzire scaun
(partea șoferului). |
| 61 | 15 | Încălzire scaun spate
(partea pasagerului). |
| 62 | 20 | Trapă |
| 63 | – | |
| 64 | 5 | RTI (opțiune) |
| 65 | 5 | Sistem audio-navigație |
| 66 | 10 | Modul control sistem audio-navigație (ICM);
Control climatizare. |
| 67 | – | |
| 68 | 5 | Cruise control |
| 69 | 5 | Climatizare, senzor ploaie, buton BLIS |
| 70 | – | |
| 71 | – | |
| 72 | – | |
| 73 | 5 | Trapă, consolă superioară
iluminare interioară (OHC); Memento pentru cuplarea centurilor spate; Oglindă retrovizoare automată întunecată. |
| 74 | 15 | Releu pompă combustibil |
| 75 | – | |
| 76 | – | |
| 77 | – | |
| 78 | – | |
| 79 | 5 | Lumină marșarier |
| 80 | – | |
| 81 | – | |
| 82 | 25 | Alimentare ușă față dreapta |
| 83 | 25 | Alimentare ușă față stânga |
| 84 | 25 | Scaun electric partea pasagerului |
| 85 | 25 | Scaun electric partea șoferului |
| 86 | 5 | Iluminare interioară;
Iluminare spațiu încărcare; Scaune electrice; Indicator nivel combustibil (1.8F). |
Volvo C30 (2009) – schema cutiei de siguranțe
Anul producției: 2009.
Siguranță brichetă (priză de alimentare) în Volvo C30 (2009) este siguranța 45 în cutia de siguranțe
Cutia de siguranțe în compartiment motor
Siguranțele 1–18 sunt relee/intrerupătoare.
| Nr | Amperi [A] | Descriere |
| 1 | 50 | Ventilator lichid răcire (radiator) |
| 2) | 80 | Servodirecție |
| 3) | 60 | Alimentare la cutia de siguranțe în zona pasagerului |
| 4 | 60 | Alimentare la cutia de siguranțe în zona pasagerului |
| 5 | 80 | Element, unitate climatizare |
| 6 | – | Gol |
| 7 | 30 | Pompă Sistem antiblocare roți (ABS) |
| 8 | 20 | Electrovalve Sistem antiblocare roți (ABS) |
| 9 | 30 | Funcții motor |
| 10 | 40 | Ventilator sistem încălzire |
| 11 | 20 | Spălător faruri |
| 12 | 30 | Alimentare pentru geamul spate încălzit |
| 13 | 30 | Releu demaror |
| 14 | 40 | Conector remorcă (echipament opțional) |
| 15 | – | Gol |
| 16 | 30 | Canal pentru sistem audio |
| 17 | 30 | Perii |
| 18 | 40 | Alimentare cutia de siguranțe în zona pasagerului |
| 19 | – | Gol |
| 20 | 15 | Claxon |
| 21 | – | Gol |
| 22 | – | Gol |
| 23 | 10 | Modul control motor (ECM), modul control transmisie (TCM) |
| 24 | – | Gol |
| 25 | – | Gol |
| 26 | 15 | Aprindere |
| 27 | 10 | Compresor aer condiționat |
| 28 | – | Gol |
| 29 | 15 | Proiectoare de ceață față (opțiune) |
| 30 | – | Gol |
| 31 | – | Gol |
| 32 | 10 | Injectoare combustibil |
| 33 | 20 | Sonde lambda încălzite; Pompă gol. |
| 34 | 10 | Bobine de aprindere; Senzor presiune unitate climatizare |
| 35 | 15 | Supape senzor motor; Releu aer condiționat; Bobină releu; Trapă ulei element PTC; Rezervor; Măsurător masă aer. |
| 36 | 10 | Modul control motor (ECM); Senzor clapetă accelerație. |
Cutia de siguranțe în zona pasagerilor
Siguranțele se găsesc sub compartimentul torpedoului.
| Nr | Amperi [A] | Descriere |
| 37 | – | Gol |
| 38 | – | Gol |
| 39 | – | Gol |
| 40 | – | Gol |
| 41 | – | Gol |
| 42 | – | Gol |
| 43 | 15 | Sistem audio; Sistem de navigație Volvo (opțiune) |
| 44 | 10 | Sistem de limitare suplimentară (SRS); Modul control motor. |
| 45 | 15 | Priză 12 V pe scaun spate |
| 46 | 5 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare. |
| 47 | 5 | Iluminare interioară |
| 48 | 15 | Ștergător; Pulverizator al hayonului spate. |
| 49 | 10 | Sistem de limitare suplimentară (SRS); Senzor masă pasager (OWS). |
| 50 | – | Gol |
| 51 | 10 | Releu filtru combustibil |
| 52 | 5 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). |
| 53 | 10 | Servodirecție |
| 54 | 10 | Asistent parcare (opțiune); Faruri bi-xenon (opțiune). |
| 55 | 20 | Gol |
| 56 | 10 | Modul control la distanță Sistem de navigație Volvo (opțiune); Modul control sirenă de alertă. |
| 57 | 15 | Priză diagnostic integrată; Comutator lumină de frână. |
| 58 | 7,5 | Releu faruri de drum dreapta, auxiliare. |
| 59 | 7,5 | Far de drum stânga |
| 60 | 15 | Scaun șofer încălzit (opțiune) |
| 61 | 15 | Scaun pasager încălzit (opțiune) |
| 62 | 20 | Trapă (opțiune) |
| 63 | – | Gol |
| 64 | 5 | Sistem audio; Sistem de navigație Volvo (opțiune). |
| 65 | 5 | Sistem de amplificare |
| 66 | 10 | Modul control sistem audio (ICM); Sistem de încălzire. |
| 67 | – | Gol |
| 68 | 5 | Cruise control |
| 69 | 5 | Sistem de încălzire; Senzor de ploaie (opțiune); Buton BLIS (opțiune). |
| 70 | – | Gol |
| 71 | – | Gol |
| 72 | – | Gol |
| 73 | 5 | Trapă; Iluminare plafon față; Oglindă retrovizoare cu funcție de întunecare automată, Memento pentru cuplarea centurilor de siguranță. |
| 74 | 15 | Releu pompă combustibil |
| 75 | – | Gol |
| 76 | – | Gol |
| 77 | – | Gol |
| 78 | – | Gol |
| 79 | 5 | Lumini de urgență |
| 80 | – | Gol |
| 81 | – | Gol |
| 82 | 25 | Ridicător geam – ușă față partea pasagerului. |
| 83 | 25 | Geam controlat electric și încuietoare ușă – ușă față partea șoferului. |
| 84 | 25 | Scaun pasager electric |
| 85 | 25 | Scaun șofer electric |
| 86 | 5 | Releu iluminare interior; Iluminare compartiment motor; Scaune electrice. |
Volvo C30 (2010-2013) – schema cutiei de siguranțe
Anul producției: 2010, 2011, 2012, 2013.
Siguranță brichetă (priză de alimentare) în Volvo C30 (2010-2013) este siguranța 30 în cutia de siguranțe din compartiment motor.
Cutia de siguranțe în compartiment motor
Siguranțele 1–18 sunt relee / întrerupătoare automate.
| Nr | Amperi [A] | Descriere |
| 1 | 50 | Ventilator răcire (radiator) |
| 2 | 80 | Servodirecție |
| 3 | 60 | Alimentare pentru cutia de siguranțe în partea pasagerului |
| 4 | 60 | Alimentare pentru cutia de siguranțe în partea pasagerului |
| 5 | 80 | Element, unitate de climatizare |
| 6 | – | Neutilizat |
| 7 | 30 | Pompă Sistem antiblocare roți (ABS) |
| 8 | 20 | Electrovalve ABS |
| 9 | 30 | Funcții motor |
| 10 | 40 | Ventilator climatizare |
| 11 | 20 | Spălător faruri |
| 12 | 30 | Alimentare pentru geamul spate încălzit |
| 13 | 30 | Releu demaror |
| 14 | 40 | Conexiune remorcă (accesoriu) |
| 15 | – | Neutilizat |
| 16 | 30 | Alimentare pentru sistem audio |
| 17 | 30 | Intermitent |
| 18 | 40 | Alimentare pentru cutia de siguranțe în compartiment motor |
| 19 | – | Neutilizat |
| 20 | 15 | Claxon |
| 21 | – | Neutilizat |
| 22 | – | Neutilizat |
| 23 | 10 | Modul control motor (ECM); Modul control transmisie (TCM). |
| 24 | – | Neutilizat |
| 25 | – | Neutilizat |
| 26 | 15 | Cheie aprindere |
| 27 | 10 | Compresor climatizare |
| 28 | – | Neutilizat |
| 29 | 15 | Proiectoare de ceață față* |
| 30 | – | Neutilizat |
| 31 | – | Neutilizat |
| 32 | 10 | Injectoare combustibil |
| 33 | 20 | Senzor de oxigen încălzit; Pompă gol. |
| 34 | 10 | Bobine de aprindere; Senzor presiune unitate climatizare |
| 35 | 15 | Supape senzor motor; Releu climatizare; Bobină releu; Capcană ulei element PTC; Rezervor; Măsurător masă aer. |
| 36 | 10 | Modul control motor (ECM); Senzor clapetă. |
Cutia de siguranțe în partea pasagerului
Siguranțele se află sub compartimentul portbagajului.
| Nr | Amperi [A] | Descriere |
| 37 | – | Neutilizat |
| 38 | – | Neutilizat |
| 39 | – | Neutilizat |
| 40 | – | Neutilizat |
| 41 | – | Neutilizat |
| 42 | – | Neutilizat |
| 43 | 15 | Sistem audio; Sistem de navigație Volvo*. |
| 44 | 10 | Sistem suplimentar de limitare (SRS); Modul control motor. |
| 45 | 15 | Priză 12 V pe scaun spate |
| 46 | 5 | Iluminare: compartiment port-objete, bord, spațiu pentru picioare |
| 47 | 5 | Iluminare interioară |
| 48 | 15 | Ștergător și spălător portbagaj spate |
| 49 | 10 | Sistem suplimentar de limitare (SRS); Senzor masă partea pasagerului (OWS). |
| 50 | – | Neutilizat |
| 51 | 10 | Releu filtru combustibil |
| 52 | 5 | Modul control transmisie (TCM); Sistem antiblocare roți (ABS). |
| 53 | 10 | Servodirecție |
| 54 | 10 | Asistent parcare*; Faruri cu xenon duble*. |
| 55 | 20 | Neutilizat |
| 56 | 10 | Modul control de la distanță Volvo Navigation System (opțiune); Modul control sirenă de alertă. |
| 57 | 15 | Priză diagnostic integrată; Comutator lumini frână. |
| 58 | 7,5 | Far dreapta faruri de drum; Releu faruri auxiliare. |
| 59 | 7,5 | Far stânga faruri de drum |
| 60 | 15 | Scaun încălzit partea șoferului* |
| 61 | 15 | Scaun încălzit partea pasagerului* |
| 62 | 20 | Trapă* |
| 63 | – | Gol |
| 64 | 5 | Sistem audio; Sistem de navigație Volvo*. |
| 65 | 5 | Sistem de amplificare |
| 66 | 10 | Modul control sistem audio (ICM); Sistem climatizare. |
| 67 | – | Gol |
| 68 | 5 | Regulator de viteză |
| 69 | 5 | Sistem climatizare, senzor ploaie (opțiune); Buton BLIS * |
| 70 | – | Gol |
| 71 | – | Gol |
| 72 | – | Gol |
| 73 | 5 | Trapă; Iluminare interioară față; Oglindă retrovizoare cu auto-întunecare*; Memento pentru centurile de siguranță. |
| 74 | 15 | Releu pompă combustibil |
| 75 | – | Gol |
| 76 | – | Gol |
| 77 | – | Gol |
| 78 | – | Gol |
| 79 | 5 | Lumini de avarie |
| 80 | – | Gol |
| 81 | – | Gol |
| 82 | 25 | Geam electric – ușă partea pasagerului |
| 83 | 25 | Geam electric și încuietoare ușă – ușă față partea șoferului |
| 84 | 25 | Scaun partea pasagerului cu acționare electrică |
| 85 | 25 | Scaun partea șoferului cu acționare electrică |
| 86 | 5 | Releu iluminare interioară; Iluminare spațiu încărcare; Scaune electrice. |
