Volkswagen Caravelle (Multivan) T5 și T6 – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Caravelle (Multivan) T5 (2003–2015), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.

Volkswagen Caravelle – schema bloc siguranțe

Anul producției: 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 și 2014.

T6 din 2015

Siguranță brichetă (priză de alimentare) în Volkswagen Caravelle este o siguranță 12 în bloc siguranțe din habitaclu.

Dispunerea blocurilor în Volkswagen Caravelle (Multivan) T5 și T6 este similară. Totuși, schema lor este diferită.

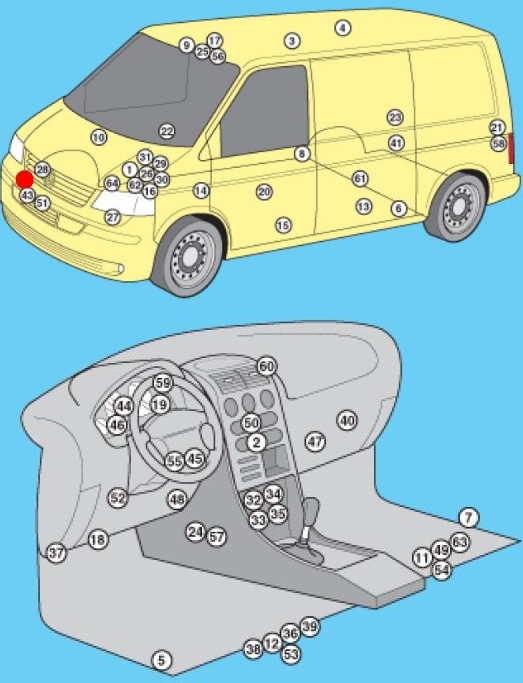

Poziția unităților de control

Descriere

1	Unitate de control electronic ABS
2	Controler climatizare – în panoul de control al încălzitorului
3	Controler climatizare (spate) – în panoul de control al încălzitorului
4	Unitate antenă – dacă este disponibilă
5	Senzor de coliziune lateral partea șoferului
6	Senzor de coliziune lateral, spate stânga
7	Senzor de coliziune lateral partea pasagerului
8	Senzor de coliziune lateral, spate dreapta
9	Unitate de control antifurt
10	Semnalizator antifurt – rezonator sistem de admisie
11	Amplificator audio de ieșire – sub scaunul față dreapta – dacă este prezent
12	Baterie auxiliară 1 – sub scaunul față stânga – dacă este prezentă
13	Baterie auxiliară 2 (RV) – în bucătărie
14	Unitate de control auxiliară a încălzitorului (Air Top 3500) – sub caroserie, dreapta – dacă este prezentă
15	Unitate de control auxiliară a încălzitorului (Thermo Tor) – sub caroserie, stânga – dacă este prezentă
16	Baterie motor
17	Unitate de control echipament camping (RV)
18	Conector diagnostic (DLC)
19	Unitate diagnostică – bord
20	Controler ușă șofer
21	Controler electric ușă spate stânga (cu ușă culisantă electrică) – stâlp stânga
22	Unitate de control electrică ușă pasager
23	Unitate de control cablaj ușă spate dreapta (ușă culisantă electrică) – stâlp dreapta
24	Unitate de control stabilitate ESP (include senzor accelerație, senzor mișcare laterală)
25	Unitate de control ridicător trapă (RV)
26	ECM – lângă siguranța motor / bloc releu 1
27	Modul control motor ventilator răcire 1 — suspensie (față stânga)
28	Controler motor ventilator răcire 2 – în motor ventilator răcire 2 – dacă este instalat
29	Bloc siguranțe / relee, compartiment motor 1
30	Bloc siguranțe / relee, compartiment motor 2
31	Bloc siguranțe / relee, compartiment motor Z
32	Bloc siguranțe / relee, bord 1 — centru bord

33	Bloc siguranțe / releu 2, bord – sub siguranța bordului / bloc releu 1
34	Bloc siguranțe / releu, set semnalizatoare 3 – în spatele blocului siguranțe / releu, set semnalizatoare 1/2
35	Bloc siguranțe / releu, bord 4 — în spatele blocului siguranțe / releu, bord 1/2
36	Bloc siguranțe / releu, scaun stânga – sub scaun
37	Siguranță auxiliară 1 (întrerupător blocare diferențial, spate 10A) – stâlp față stânga
38	Siguranță auxiliară 2 (încălzitor auxiliar 30A) – sub scaunul stâng
39	Siguranță auxiliară 3 (centralina electronică ușă spate stânga 40A) – sub scaunul stâng (unele modele)
40	Rezistor motor ventilator încălzitor 1 – lângă motorul ventilator încălzitor spate
41	Rezistor motor ventilator încălzitor 2 – lângă motorul ventilator încălzitor spate – dacă este prezent
42	Semnal acustic 1
43	Semnal acustic 2 – dacă este disponibil
44	Unitate control imobilizator – set semnalizatoare
45	Antena inelară imobilizator – lângă aprindere
46	Unitate control set semnalizatoare – bord
47	Centralina telefonică – în spatele compartimentului portbagaj
48	Unitate control multifuncțională 1 – funcții: cutie automată (cutie automată), sistem de încărcare (cu baterie auxiliară), pilot automat, recunoaștere contacte întrerupător ușă/capotă, control electric sarcină, geamuri electrice, pompă combustibil, spălător faruri, afișaje ușă încălzire oglinzi retrovizoare, dezghețare lunetă spate, lumini de avarie, dezghețare parbriz, claxon, semnalizatoare, iluminare set semnalizatoare, lumini interioare, ștergător automat, lumini marșarier, pornire, trapă, întrerupător lumini, spălător parbriz, ștergător parbriz
49	Unitate control multifuncțională 2 – funcții: sistem antifurt, închidere centralizată, oglinzi laterale reglabile electric, uși glisante electrice, geamuri electrice, trapă
50	Unitate control navigație – pe display navigație
51	Senzor temperatură ambient
52	Unitate control sistem parcare
53	Unitate control încălzire scaun șofer
54	Unitate control încălzire scaun pasager
55	Senzor poziție volan – dacă este prezent
56	Unitate control electrică trapă
57	Unitate control electronică SRS
58	Controler deschidere/închidere uși spate – stâlp stânga “D” – dacă este prezent
59	Unitate control informații trafic – sub bord
60	Unitate control informații trafic (poziție alternativă) – sub bord
61	Unitate control cutie (cu tracțiune integrală) – transmisie spate finală
62	Centralina electronică cutie (cutie automată) – la centralina motor
63	Sintetizator vocal – sub scaun față dreapta – dacă este prezent
64	Senzor viteză vehicul – cutie (unele modele)

Compartiment motor

Cutia de montare a cutiei de siguranțe

Descriere

1	(5A) Motor(i) ventilator răcire
2	(5A) Releu pompă lichid răcire
3	(15A) Climatizare (5A) Rezistor ventilare carter
4	(30A) Sistem antiblocare roți (ABS) sau stabilizator tensiune, stereo, radio
5	(15A) Cutie automată
6	(30A) Sistem antiblocare roți (ABS)
7	(5A) Modul control motor ventilator răcire 1; (7,5A) Pompă spălător parbriz.
8	(15A) Gestionare motor
9	(5A) Gestionare motor, releu circuit principal aprindere
10	(5A) Gestionare motor (15A) Electrovalvă supraalimentare sau evacuare
11	(5A) Controler asistență direcție; (30A) Comutator și releu faruri față.
12	(5A) Gestionare motor; (10A) Regulator presiune combustibil.
13	(10A) Gestionare motor; (10A) Xenon în far stânga.
14	(5A) Gestionare motor sau releu pompă combustibil
15	(10A) Comutator lumină marșarier
16	(5A) Control motor sau comutator lumini frână, senzor debit aer
17	(5A) Sistem antiblocare roți (ABS)
18	(5A) Asistență direcție

19	(5A) Comutator lumină de stop (senzor poziție pedală frână); Senzor poziție pedală ambreiaj.
20	(5A) Gestionare motor
21	(5A) Supapă recirculare gaze evacuare
22	(10A) Gestionare motor (injectoare)
23	(25A) Cutie automată; (10A) Far xenon dreapta.
24	(5A) Cutie automată
25	(25A) Gestionare motor, aprindere
26	(25A) Gestionare motor; (5A) Far stânga.
27	(5A) Releu pompă lichid răcire
28	(15A) Semnal acustic înalt
29	(10A) Senzor viteză vehicul; (5A) Far dreapta.
30	(15/20A) Climatizare/releu pompă încălzitor auxiliar, pompă combustibil, releu pompă combustibil
31	(15A) Gestionare motor (sondă lambda)
32	(30A) Gestionare motor (aprindere); (5A) Releu pompă combustibil.
33	(5A) Control motor releu pompă lichid răcire; Releu bujie aprindere.
34	(10A) Modul control motor ventilator răcire; (5A) Modul control rețea Bot.
35	(10A) Gestionare motor; (15A) Regulator nivel combustibil.
36	(25A / 30A) Releu demaror; (5A) Interfață magistrală date.

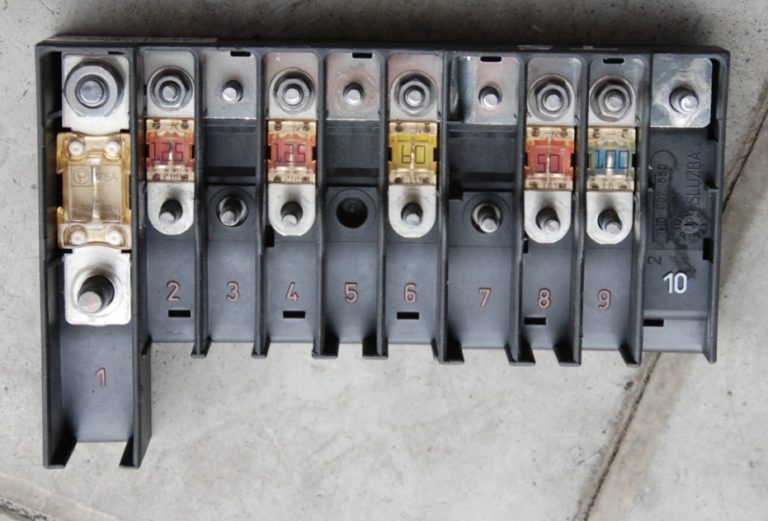

Cutia de siguranțe putere mare

Se află lângă grup și este conectată la baterie.

Descriere

1	(175 / 225A) Generator
2	(125A) Distribuția alimentării bateriei; Releu auxiliar de aprindere; Controler ușă partea șoferului; Controler ușă partea pasagerului; Dezghețare lunetă spate; Terminal X al releului; Siguranțe separate.
3	(50A / 100A) Sistem de încărcare (cu baterie auxiliară); Modul electric ușă spate stânga (unele modele); Modul electric ușă spate dreapta (unele modele); Releu – distribuitor în sistemul de încărcare (cu baterie auxiliară).
4	(125A) Distribuția puterii bateriei; (70A) Conexiune pozitivă în cablajul compartiment motor.
5	(50A) Distribuția puterii bateriei (unele modele), siguranțe separate
6	(60A) Releu bujii; (50A) Motor pompă aer evacuat.
7	(70/80/100A) Motor ventilator răcire
8	(40/50/100A) Motor ventilator răcire, siguranțe separate
9	(100A) Distribuția puterii bateriei; Comutator aprindere.
10	–

Box releu

Se găsește de asemenea lângă bloc siguranțe

Tip 1

Descriere

1	Unitate de control electronică a climatizării (reglare manuală a temperaturii)
2	Releu pompă combustibil 2
3	Releu pompă aer evacuat
4	Releu circuite principale de aprindere
5	Releu pompă combustibil 1
6	Releu electromagnet ambreiaj compresor climatizare (control automat al temperaturii)
7	Releu sistem control cutie automată
8	Unitate de control asistență la direcție
9	Releu pompă lichid răcire

Tip 2

Descriere

1	Unitate de control electronică a climatizării (reglare manuală a temperaturii)
2	Releu al pompei combustibil 2
3	Releu al pompei aerului evacuat
4	Releu al circuitelor principale de aprindere
5	Releu al pompei combustibil 1
6	Releu al electro-magnetului ambreiajului compresorului de climatizare (control automat al temperaturii)
7	–
8	Releu al pompei lichidului de răcire
9	Releu al demarorului – dacă este prezent

Habitaclu

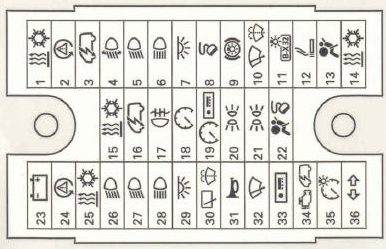

Cutia de siguranțe principală

Descriere

1	(25A / 30A) Încălzitor; Climatizare; Terminal 15 releu de putere.
2	(5A) Senzor de poziție volan
3	(10A) Modul control multifuncțional 1 (alimentare bord)
4	(10A) Control unghi faruri; (5A) Asistent schimbare bandă.
5	(15A) Bec far stânga
6	(15A) Bec far stânga
7	(15A) Modul control multifuncțional 1 (lumina interioară sau sistem electric vehicul)
8	(5A) Conector diagnostic (DLC); (15/20A) Controler trapă și uși, hayon spate.
9	(15A) Comutator lumini frână (senzor poziție pedală frână); (30A) Unitate control alimentare bord.
10	(10A) Ștergător parbriz; Ștergător lunetă spate.
11	(5A) Lumină număr înmatriculare
12	(15A) Brichetă; (5 / 30A) Comutator lumină.
13	(5/10A) Unitate control electronică SRS
14	(30A) Încălzitor auxiliar; Climatizare; (25A) Comutator faruri.
15	(7.5) Climatizare (comutator și releu ventilator)
16	(5A) Modul control multifuncțional
17	(5A) Lumini spate ceață, set semnalizatoare
18	(5A) Modul control bord

19	(5A) Sistem audio; Unitate de control a setului de semnalizatoare; Unitate de control multifuncțională 1; Sistem de navigație; Echipament special al vehiculului.
20	(5A) Lumină față stânga; Lumină de frână stânga; Lumină spate stânga sau blocare diferențial.
21	(5A) Lumină față dreapta; Lumină de frână dreapta; Lumină spate dreapta sau releu demaror; Unitate de control motor.
22	(7,5 / 10A) Indicator dezactivare sistem airbag partea pasagerului; Conector diagnostic (DLC); Unitate de control a setului de semnalizatoare.
23	(5/30A) Releu demaror (unele modele cu cutie manuală)
24	(5A) Senzor poziție volan
25	(7,5A) Climatizare (ventilatoare)
26	(30A) Comutator faruri
27	(15A) Far față dreapta
28	(15A) Indicator lumini faruri de drum, far dreapta
29	(10A) Releu semnal portbagaj spate
30	(10A) Duze încălzite spălător parbriz; Motor ștergător lunetă spate.
31	(30A) Modul control multifuncțional 1 (claxon)
32	(25/30A) Modul control multifuncțional 1 (motor ștergător parbriz)
33	(15A) Sistem audio, sistem de navigație, modul control informații trafic;
34	(25A) Sistem control cutie automată; Bloc siguranțe / relee, compartiment motor 1.
35	(5A) Iluminare set semnalizatoare
36	(25A) Modul control multifuncțional 1 (semnalizatoare)

Schema secțiunii inferioare

Descriere

1	(25A) Conector electric remorcă (15A) Conector cu 10 pini
2	(5A) Sistem antifurt
3	(5A) Ventilator auxiliar aer condiționat încălzitor, stânga și dreapta; (10/15A) Echipament opțional.
4	(10A) Modul control bloc siguranțe (diferențial)
5	(10A) Conector accesorii sau conector cu 6 pini
6	(5A) Senzor stare ulei motor (nivel, temperatură)
7	(10A) Ventilator trapă; (30A) Alarmă antifurt.
8	(5A) Sistem parcare
9	(5A) Modul control coloana volan (pilot automat)
10	(30A) Sistem audio; (10A) Control unghi faruri, nivel iluminare instrumente.
11	(20A) Claxon alarmă antifurt; Modul control multifuncțional 2; Uși culisante electrice; Modul control deschidere hayon spate; (15A) Walkie-talkie; Sistem antifurt.
12	(5A) Far stânga; (10A) Releu dezactivare lumină frână; (30A) Control alimentare bord.
13	(5A) Comutator principal pilot automat; Control multifuncțional pe volan.
14	(5A) Telefon, far dreapta; (30A) Gestionare alimentare bord.
15	(5A) Cutie automată sau control telefonic și vocal
16	(5A) Navigație cu sistem audio, telefon; (7,5A) Tuner TV.
17	(7,5A) Modul control multifuncțional (lumină interior, oglindă cu funcție de întunecare)
18	(5A) Climatizare (unele modele)

19	(5A) Oglindă retrovizoare interioară cu întunecare automată
20	(10A) Modul control multifuncțional 1 (încălzirea oglinzilor laterale)
21	(5A) Sistem antifurt sau senzor de ploaie
22	(5A) Climatizare sau senzor de presiune
23	(5A) Încălzitor auxiliar și accesoriu
24	(7,5A) Lumini interioare
25	(15A / 25A) Scaune încălzite
26	(10A) Tahograf (dacă este prezent)
27	(15A) Proiectoare de ceață sau releu de alimentare
28	(5A) Comutator reglare oglindă retrovizoare; Încălzitoare oglinzi exterioare.
29	(25A) Încălzitor auxiliar
30	(5A) Încălzitor auxiliar
31	(25A) Trapă; (5A) Încărcător baterie bord.
32	(20A) Spălător faruri și releul acestora
33	(5A) Tahograf (dacă este prezent)
34	(15A) Conector alimentare auxiliar 3 (spate); (5A) Modul control multifuncțional direcție.
35	(10A) Modul control multifuncțional 1 (lumină (lumini) de mers înapoi, cu cutie automată); (20A) Modul control alimentare bord.
36	(5A) Modul control echipament camping, echipament special vehicul

Cutie releu în spatele blocurilor siguranțe principale

Tip 1

Descriere

1	–
2	Releu 1 încălzitor auxiliar
3	Releu motor ventilator aer condiționat, spate
4	Releu circuite auxiliare aprindere
5	– 06.03: Releu rotativ de avertizare (vehicul special)
6	Releu dezactivare lumini frână
7	Releu pompă spălător faruri
8	Releu pompă auxiliară aer condiționat/încălzitor
F1	–
F2	(30A) Modul control uși (șofer), modul control uși (pasager)
F3	(40A) Lunetă spate încălzită

Tip 2

Descriere

1	Releu motor ventilator aer condiționat, spate (unele modele)
2	Unitate control electronică coloana volan
3	Unitate control electronică coloana volan
4	Releu ventilator plafon 1
5	Unitate control blocare diferențial
6	06/03: Releu semnal hayon spate
F1	(15A) Sirenă (vehicul special)
F2	(10A) Sirenă (vehicul special)
F3	(10A) Lampă rotativă avertizare (vehicul special)
F4	(40A) Modul control ușă spate stânga (ECM)
F5	(40A) 01/04: Modul control ușă spate dreapta
F6	(5A) 01/04: Sintetizator vocal (dacă este disponibil)

Cutie sub scaunul șoferului

Tip 1

Descriere

1	Releu – distribuitor în sistemul de încărcare (cu baterie auxiliară)
2	–
3	Releu – distribuitor în sistemul de încărcare (cu baterie auxiliară)
4	Echipament pentru vehicule speciale
5	Echipament pentru vehicule speciale
F1	(5A) Cutia de control a echipamentului de camping
F2	(10A) Priză alimentare accesorii 1 (față), frigider (RV)
F3	(5A) Pompă apă proaspătă (rulotă)
F4	(10A) Lumini interioare, iluminare locală (vehicul comercial)
F5	(30A) Modul control conector alimentare caroserie (vehicul comercial)
F6	(40A) Modul control ridicător trapă (vehicul comercial)
F7	(5A) Unitate antenă
F8	(25A) Încălzitor auxiliar
F9	(30A) Motor ventilator climatizare încălzitor (control automat temperatură)
F10	–
F11	–
F12	–
F13	(40A) Modul control ușă spate dreapta
F14	(80A) Baterie auxiliară

Tip 2

Descriere

1	–
2	Distribuitor releu în sistemul de încărcare (cu baterie auxiliară)
3	Echipament pentru vehicule speciale
4	Echipament pentru vehicule speciale
5	Echipament pentru vehicule speciale
F1	(15A) Priză alimentare accesorii (s)
F2	(15A) Priză alimentare accesorii (s)
F3	(15A) Priză alimentare accesorii (s)
F4	(15A) Frigider (RV), echipament pentru vehicul special
F5	(5A) Unitate antenă
F6	(25A) Încălzitor auxiliar
F7	(30A) Motor ventilator climatizare / încălzitor (control automat al temperaturii)
F8	–
F9	–
F10	–
F11	(40A) Modul control ușă spate dreapta
F12	(80A) Baterie auxiliară

Tip 3

Descriere

1. 5A – conector cu 10 pini / conector cu 6 pini
2. 3A – conector cu 10 pini
3. 5/15A – conector cu 10 pini sau înregistrator de date de urgență
4. 15A – conector cu 10 pini
5. 5A – conector cu 10 pini
6. 25A – conector cu 6 pini
7. 15/30 – priză 12V, convertor de tensiune
8. 20 / 25A – Modul control al încălzitorului (încălzitor)
9. 25 / 30A – Ventilator de admisie
10. 15 / 30A – Climatizare
11. 15A – Brichetă
12. 5A – conector cu 10 pini / conector cu 6 pini
13. Releu local
14. Releu local
15. Releu local
16. 30A – Încărcător la bord
17. 30A – Controler hidraulic trapă
18. 10A – Plafoniere iluminare
19. 10A – Compartiment refrigerat
20. 5A – Pompă apă
21. 5A – Panou control echipament camping
22. 15A – priză 12V
23. 15A – priză 12V
24. 10A – Ventilator trapă sau priză 12V
25. 15A – Modul control recunoaștere remorcă
26. 20A – Modul control recunoaștere remorcă
27. 20A – Modul control recunoaștere remorcă
28. 7,5A – Modul control recunoaștere remorcă
29. Rezervă
30. 5A – Modul control amplificator vocal
31. Rezervă
32. Rezervă
33. 15A – Suport lombar scaun șofer
34. 40A – Controler ușă culisantă dreapta
35. 80A – Modul control încărcare a doua baterie
36. 40A – Controler ușă culisantă stânga
37. 40A – Ventilator de admisie
38. conector cu 6 pini
39. Rezervă

Siguranțe Caravella T6

În a șasea generație, bloc siguranțe principal se află sub compartimentul torpedou.
