Renault Trafic III (2015-2022) – cutia de siguranțe
În acest articol, vei găsi diagramele cutiei de siguranțe a Renault Trafic III (2015–2022), vei obține informații despre poziția panourilor de siguranțe în interiorul vehiculului și vei învăța atribuirea fiecărei siguranțe (layout-ul siguranțelor).

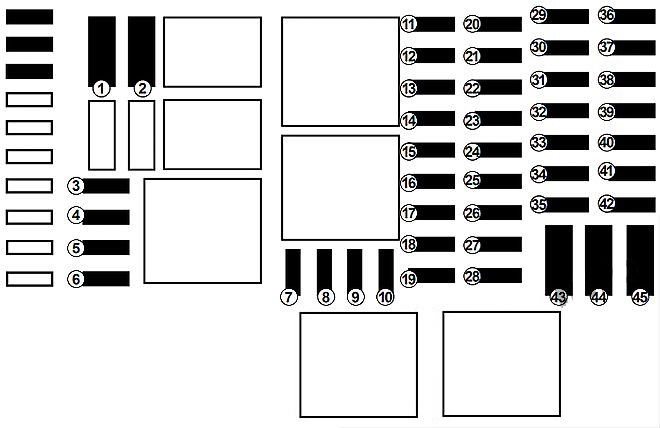

Renault Trafic III (2015-2019) – schema siguranțelor
Anul producției: 2015, 2016, 2017, 2018, 2019.
Siguranțe Brichetă (priză de alimentare): # 34 (2015-2016) sau # 31 (2017) (brichetă, priză accesorii), # 41 (2015-2016) sau # 38 (2017) (priză accesorii în compartimentul motor) și # 43 (2015-2016) sau # 40 (2017) (priză accesorii spate) în bloc siguranțe al bordului.
Blocul siguranțe se află în spatele compartimentului pentru obiecte, sub și în stânga volanului.
2015, 2016
Atribuirea siguranțelor (2015, 2016)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | + injecție de uree de la baterie |
| 2 | + baterie pentru vehicule cu card RENAULT |
| 3 | Încărcare APC pentru vehicul cu card RENAULT |
| 4 | Încălzitor |
| 5 | Reglare |
| 6 | Reglare |
| 7 | Încălzitor |
| 8 | Încălzire și climatizare suplimentare |
| 9 | Încălzire suplimentară a cabinei pasagerilor |
| 10 | Oglinzi retrovizoare electrice;
Reglare suplimentară a unității centrale. |
| 11 | Oglindă exterioară încălzită |
| 12 | Radio;
Multimedia; Oglindă retrovizoare; Priză diagnosticare. |
| 13 | Echipament preliminar;
Priză pentru cârlig de remorcă. |
| 14 | Baterie temporară;
Unitatea cabinei pasagerilor. |
| 15 | Unitatea centrală a compartimentului pasagerilor;
Avertizare presiune scăzută în pneuri; Acces fără mâini. |
| 16 | Lumini de urgență;
Semnalizatoare. |
| 17 | Închidere centralizată a elementelor deschizătoare |
| 18 | Lumină de zi stânga;
Lumină de poziție spate; Far Faruri de întâlnire stânga; Far Faruri de întâlnire dreapta. |
| 19 | Iluminare plăcuță de înmatriculare;
Faruri față și spate proiectoare de ceață. |
| 20 | Manete de alarmă, claxon, iluminare și ștergătoare parbriz |
| 21 | Bord |
| 22 | Manetă faruri |
| 23 | Ștergător spate;
Pompă spălător parbriz; Claxon. |
| Nr | Descriere |
|---|---|
| 24 | Sarcină generală APC |
| 25 | Lumini de mers înapoi |
| 26 | Comutator frână |
| 27 | Injecție, pornire |
| 28 | Sistem airbag;
Blocarea coloanei de direcție. |
| 29 | Control geam lateral partea pasagerului |
| 30 | Servodirecție |
| 31 | Lumini de stop |
| 32 | Sarcină APC pentru vehicul cu cartelă RENAULT |
| 33 | Gestionare generală |
| 34 | Brichetă, priză accesorii |
| 35 | Lumină de zi dreapta;
Lumini de poziție față; Far de întâlnire dreapta; Far de întâlnire stânga. |
| 36 | Lumină de frână;
Sistem antiblocare roți (ABS); Transponder. |
| 37 | Iluminare interioară;
Climatizare. |
| 38 | Începând cu vehiculele cu cartelă RENAULT |
| 39 | Ștergător spate |
| 40 | Avertizare electromagnetică |
| 41 | Priză accesorii în compartiment de încărcare |
| 42 | Motor pentru geamul lateral partea șoferului |
| 43 | Priză accesorii spate |
| 44 | Pornire BCM |
| 45 | Scaune încălzite |
| 46 | Încălzire, climatizare |
| 47 | Ștergător față |
| 48 | Tahograf |
2017
Atribuirea siguranțelor (2017)
| Nr | Descriere |
|---|---|
| Nr | Descriere |
| 1 | Sarcină APC pentru vehicul cu card RENAULT |
| 2 | Reglare |
| 3 | Reglare |
| 4 | + baterie pentru vehicule cu card RENAULT |
| 5 | Încălzire și climatizare suplimentare |
| 6 | Încălzire suplimentară a cabinei pasagerilor |
| 7 | Oglinzi retrovizoare electrice;
Reglare suplimentară a unității centrale. |
| 8 | Oglindă exterioară încălzită |
| 9 | Radio;
Multimedia; Oglindă retrovizoare; Priză diagnostic. |
| 10 | Echipament preliminar;
Priză pentru cârlig de remorcare. |
| 11 | Baterie temporară;
Unitatea cabinei pasagerilor. |
| 12 | Lumină de zi dreapta;
Lumini de poziție față; Far de întâlnire drept; Far de întâlnire stâng. |
| 13 | Lumini de avarie;
Semnalizatoare. |
| 14 | Închidere centralizată a elementelor deschizătoare |
| 15 | Lumină de zi stânga;
Lumini de poziție spate; Far de întâlnire stâng; Far de întâlnire drept. |
| 16 | Iluminare număr de înmatriculare;
Faruri față și spate proiectoare de ceață. |
| 17 | Manete de alarmă, claxon, iluminare și ștergătoare parbriz |
| 18 | Bord |
| 19 | Încălzitor |
| 20 | Ștergător spate;
Pompă spălare parbriz; Claxon. |
| 21 | Sarcină generală APC |
| 22 | Lumini de marșarier |
| Nr | Descriere |
|---|---|
| 23 | Comutator frână |
| 24 | Injectie;
Pornire. |
| 25 | Sistem airbag;
Deblocare coloana volan. |
| 26 | Control geam lateral partea pasagerului |
| 27 | Servodirecție |
| 28 | Lumină de stop |
| 29 | Încărcare APC pentru vehicul cu card RENAULT |
| 30 | Gestionare generală |
| 31 | Brichetă;
Priză accesorii. |
| 32 | Încălzitor |
| 33 | Lumină frână;
Sistem antiblocare roți (ABS); Transponder. |
| 34 | Iluminare interioară;
Climatizare. |
| 35 | Pornire cu card RENAULT |
| 36 | Ștergător spate |
| 37 | Avertizare electromagnetică |
| 38 | Priză accesorii în compartiment motor |
| 39 | Motor pentru geam lateral partea șoferului |
| 40 | Priză accesorii spate |
| 41 | Pornire BCM |
| 42 | Scaune încălzite |
| 43 | Tahograf |
| 44 | Ștergător față |
| 45 | Încălzire;
Climatizare. |
Schema cutiei de siguranțe și relee – Renault Trafic III
Se referă la vehiculele produse în anii:
2020, 2021, 2022.

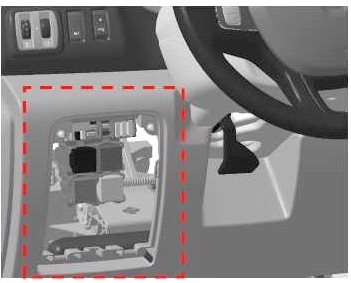

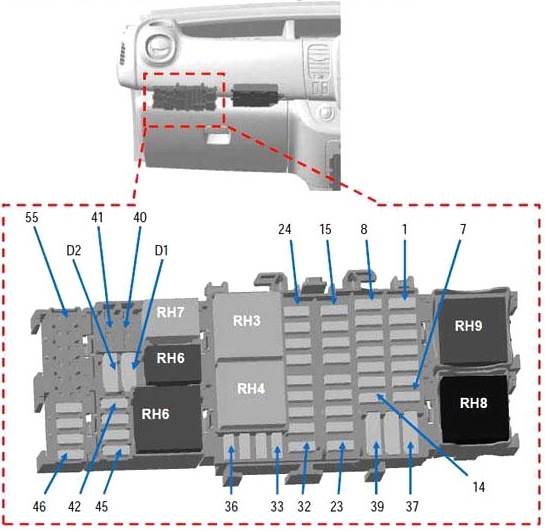

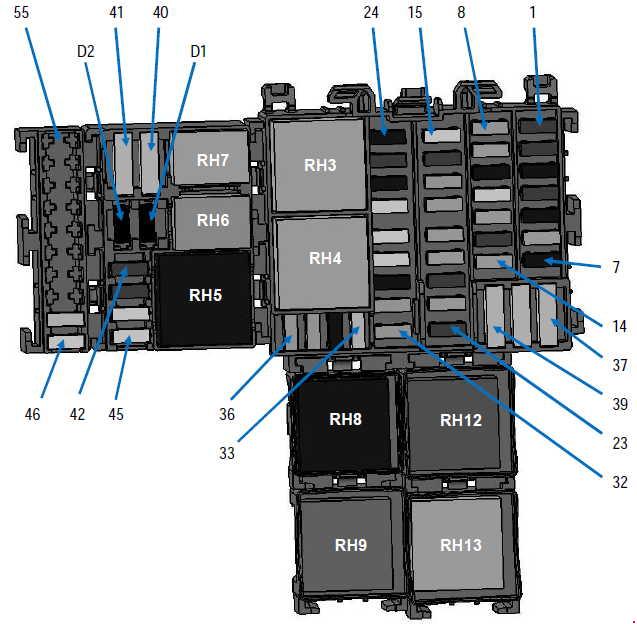

Habitaclu
Se află pe partea stângă a bordului.
Sau în compartimentul portbagajului
| F1 | 30A + alimentare baterie ștergător spate |
| F2 | 10A Claxon principal electromagnetic |
| F3 | 15A + priză accesorii pentru încărcare baterie |
| F4 | 30A + întârziere motor macara geam partea șoferului |
| F5 | 15A + priză pentru accesorii spate distribuție curent |
| F6 | Pornire 5A BCM + |
| F7 | 15A + după aprindere alimentare scaune încălzite |
| F8 | Alimentare baterie 5A + EMM (după aprindere pe VSC) AVS, AUO |
| Alimentare baterie 15A + EMM (după aprindere pe VSC) SOP03C | |
| F9 | 5A + distribuție curent generală |
| F10 | 15A + priză brichetă sau distribuție curent față în priza accesorii |
| F11 | Alimentare baterie 25A + EMM (R lumini de zi, poziție față, R faruri de drum, L faruri de întâlnire) |
| F12 | 5A + alimentare temporizată baterie lumini frână, Sistem antiblocare roți (ABS), transponder |
| F13 | 10A + alimentare temporizată baterie iluminare interioară și climatizare |
| F14 | 5A + alimentare temporizată baterie unghi direcție Oprește și pornește vehicul fără cheie |
| F15 | 25A + După aprindere ștergător spate, pompă spălare parbriz, claxon |
| F 16 | 10A General + după aprindere |
| F17 | 5A + după aprindere martor marșarier |
| F18 | 5A + după comutator alimentare aprindere |
| F19 | 5A + după injecție alimentare aprindere, releu pornire, BCM |
| F20 | 5A + alimentare airbag după aprindere, blocare coloana |
| F21 | 30A + comutator macara geam pasager după aprindere |
| F22 | 10A + pompă servodirecție alimentare după aprindere |
| F23 | Lumini frână baterie 15A + EMM |
| F24 | 15A + alimentare baterie BCM (+ alimentare baterie temporizată) |
| F25 | 10A + alimentare baterie BCM, unități control electronice, sistem monitorizare presiune pneuri și vehicul fără cheie |
| F26 | 15A + alimentare baterie BCM pentru lumini de urgență și semnalizatoare |
| F27 | 25A + alimentare baterie BCM pentru blocare elemente deschizătoare |
| F28 | Alimentare baterie 25A + EMM pentru lumini de zi L, poziție spate, faruri de drum L, faruri de întâlnire R |
| F29 | Poziție plăcuță alimentare baterie 25A + EMM, lumini față și spate anti-ceață |
| F30 | 15A + alimentare baterie manetă unică, alarmă, claxon |
| F31 | 5A + bord alimentare baterie |
| F32 | 5A + alimentare baterie manetă unică |
| F33 | 20A + alimentare de la baterie, priză pentru remorcă |
| F34 | 15A (furnizat în dotare cu remorcă) |
| F35 | 5A + întrerupător alimentare baterie radio, multimedia, oglinzi, priză diagnostic |
| F36 | 5A + alimentare încălzire oglinzi |
| F37 | 10A + oglinzi electrice cu alimentare baterie temporizată, adaptor suplimentar UCE |
| F38 | 40A + întrerupător alimentare baterie tahograf |
| F39 | 40A + ștergător cu alimentare baterie |
| F40 | 20A + releu distribuție curent alimentare baterie 1 (încălzire, climatizare) |
| F41 | 15A + echipamente preliminare pentru distribuție curent, adaptări suplimentare |
| F42 | 10A + încălzitor alimentare baterie |
| F43 | 10A + motor alimentare cu adaptare suplimentară |
| F44 | 25A + încălzitor motor avansare |
| F45 | 25A + după aprindere alimentare climatizare suplimentară |
| F46 | 25A + după transfer alimentare aprindere pentru vehicul fără cheie |
| F47 | Alimentare baterie 20A + EMM pentru releu distribuție curent fără sarcină |
| F48 | – |
| F49 | – |
| F50 | – |
| F51 | – |
| F52 | – |
| F53 | – |
| F54 | – |
| F55 | – |

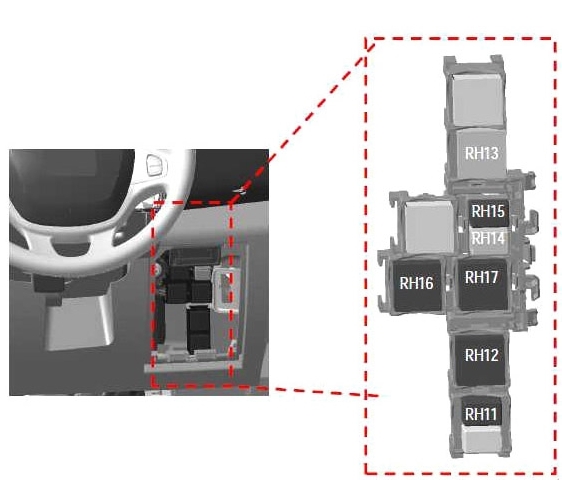

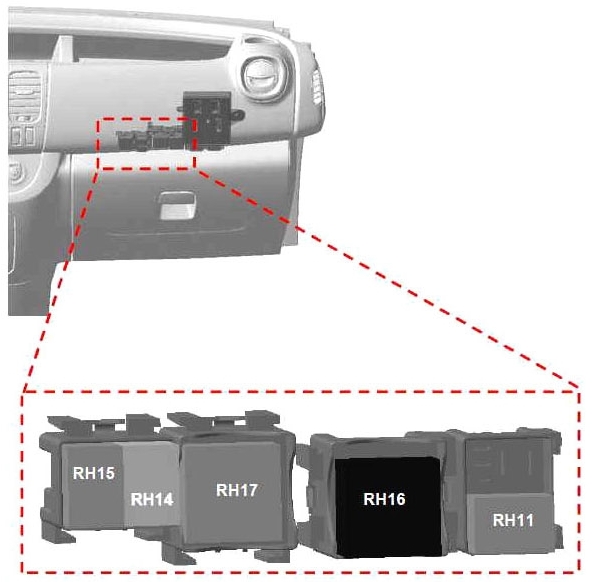

Bloc releu
O cutie releu suplimentară se află pe partea dreaptă – în compartimentul portbagajului (LHD).
Sau în spatele capacului (RHD).
Descriere
| RH3 | 40A Releu ștergător față |
| RH4 | 40A Releu 2° viteză ștergător față |
| RH5 | 40A + după aprindere releu alimentare încălzire și climatizare spate |
| RH6 | 20A releu auxiliar matrice încălzitor pompă apă; |
| RH7 | 20A Releu deblocare electrică ușă șofer (SDO) |
| RH8 | 70A + releu distribuție curent nr. 1 |
| RH9 | 40A + releu distribuție curent nr. 2 |
| RH11 | 20A Releu ridicare geam electric |
| RH12 | Oglinzi 40A + releu încălzire lunetă spate |
| RH13 | 40A Releu ștergător spate |
| RH14 | 20A Releu închidere centralizată uși |
| RH15 | 20A Releu ridicare geam electric |
| RH16 | 40A Releu alimentare după aprindere nr. 2 (vehicule cu cartelă kit handsfree) |
| RH17 | 40A Motor în funcțiune + releu |
| RH18 | – |
| RH19 | – |
| RH20 | – |

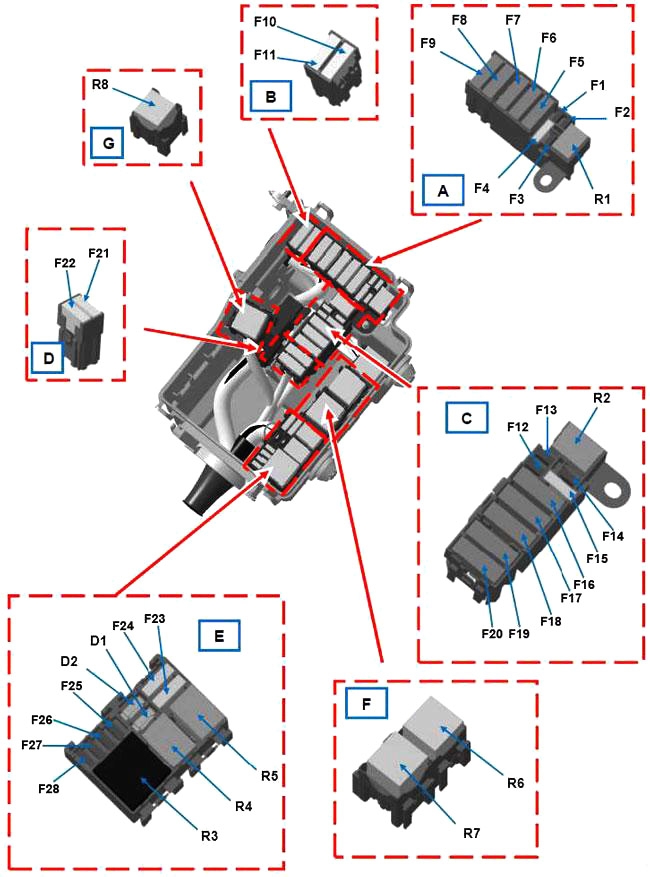

Compartiment motor
Se află pe partea stângă, lângă baterie.
Descriere
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Aprindere |
| F5 | 70 | Compartiment habitaclu 1 |
| F6 | 70 | Compartiment habitaclu 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Compartiment habitaclu 2 |
| F9 | 20 | Încălzitor oglinzi |
| 40 | Geam spate + încălzire oglinzi | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + compresor climatizare cu alimentare baterie |
| F15 | 15 | Pompă combustibil |
| F 16 | 70 | Unitate control încălzitor |
| F17 | 60 | Grup element încălzitor |
| F18 | 60 | Grup element încălzitor |
| F19 | 40 | Creștere motor *408 și climatizare sau 450 și încălzire Grup ventilator acționat motor 1 |
| 50 | Creștere motor *408 și încălzire sau 450 și climatizare Grup ventilator acționat motor 1 |
| F20 | 40 | Increment motor *408 și climatizare sau 450 Grup ventilator acționat motor 2 |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Încălzitor pe motorină |
| F27 | 20 | Sistem injecție motor |
| F28 | 15 | Sistem injecție motor |
| Releu | ||
| R1 | 20 | Demaror |
| R2 | 20 | Releu pompă combustibil |
| R3 | 40 | Releu alimentare injecție |
| R4 | 20 | Releu control compresor |
| R5 | – | – |
| R6 | 70 | Viteză mare (grup ventilator acționat motor 1) |
| R7 | 40 | Viteză mică (grup ventilator acționat motor) |
| R8 | 40 | Viteză mare (grup ventilator acționat motor 2) |
| Diodă | ||
| D1 | Compresor climatizare | |
| D2 | – | |

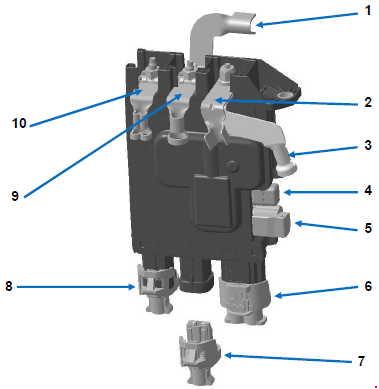

Unitate de distribuție electrică
Se află lângă baterie.
Descriere
- Cablaj alimentare protecție baterie
- Cablaj motor 300A (alternator)
- 300A Cablaj motor (demaror)
- Siguranță mini 5A cu capac (Start/Stop)
- Cablaj cabină 5A (Start/Stop)
- Cablaj cabină 50A (conversie opțiuni KPD și KC6 sau cârlig remorcă Rimorchio)
- Rezervat pentru reconstrucții specifice caroseriei
- 35A Cablaj motor (gestionare motor)
- Unitate de conexiune motor
- Cablaj cabină 120A (servodirecție)
