Volkswagen Passat B8 (2015-2021) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Passat B8 (2015–2021), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Passat B8 – schema siguranței
Anul producției: 2015, 2016, 2017, 2018, 2019, 2020, 2021.
Siguranța brichetă (priză de alimentare) în Volkswagen Passat B8 este siguranța 40 în bloc siguranțe în zona pasagerilor.

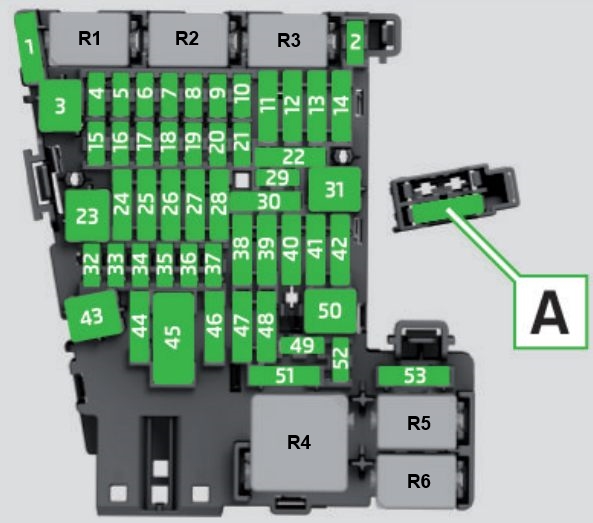

Compartiment pasageri
Se află sub bord, partea șoferului, în spatele compartimentului portbagaj.
| Nr | Amperi [A] | Descriere |
| 1 | 30A | Unitate control încălzitor lichid reducător -J891- |
| 2 | 10 A | Controler electronic coloana volan -J527- |
| 3 | – | – |
| 4 | 7,5A/10A | Claxon de alertă -H12- |
| 5 | 5A / 7,5A | Interfață diagnostic bus date -J533- |
| 6 | 5A / 7,5A | Manetă cutie de viteze -E313- |
| 7 | 10 A | Elemente control încălzitor și climatizare -EX21-; Unitate control și afișaj sistem climatizare spate -E265-; Receptor telecomandă încălzitor suplimentar lichid răcire -R149-; Releu lunetă încălzită -J9-; Ceas analogic -Y-; Unitate control sistem monitorizare presiune pneuri -J502 -. |
| 8 | 7,5A/10A | Comutator rotativ lumină -EX1-;
Buton frână de parcare electromecanică -E538-; Senzor ploaie și lumină -G397-; Punct diagnostic -U31-; Senzor alarmă antifurt -G578-; |
| 9 | 5A / 7,5A | Controler electronic coloana volan -J527- |
| 10 | 7,5A/10A | Afișaj display informativ față și unitate control unitate operativă -J685-; Unitate control afișaj head-up -J898-. |
| 11 | 40A | Unitate control alimentare bord -J519- |
| 12 | 20A | Unitate control 1 electronică informativă -J794-; Unitate control sistem navigație -J856- 1). |
| 13 | 25A | Centură siguranță față stânga -NX10- |
| 14 | 40A | Unitate control motor ventilator aer proaspăt -J126- |
| 15 | 10 A | Unitate control bloc electronic coloana volan -J764- |
| 16 | 7,5A | Amplificator semnal bidirecțional pentru telefoane mobile/servicii transmisie date -J984-; Punct încărcare USB 1 -U37-; Compartiment cu interfață pentru telefon mobil -R265-; Concentrator USB -R293-. |
| 17 | 7,5A | Inserție panou bord -KX2-; Unitate control modul legătură alarme și unitate comunicație -J949-. |
| 18 | 7,5A | Unitate control pentru camera superioară -J928-;
Suport capac spate -EX37-; Camera superioară spate -R246-. |
| 19 | 7,5A | Interfață pentru sistem acces și pornire -J965- |
| 20 | 7,5A/10A/15A | Releu sistem dozare lichid reducător -J963-; Releu pompă gol -J318-. |
| 21 | 15A | Controler tracțiune integrală -J492- |
| 22 | 15A | Unitate control detector remorcă -J345- |
| 23 | 20A / 30A | Controler reglare trapă culisantă -J245- |
| 24 | 40A | Unitate control alimentare bord -J519- |
| 25 | 30A | Controler ușă partea șoferului -J386-; Controler ușă spate partea șoferului -J926-. |
| 26 | 30A | Unitate control alimentare bord -J519- |
| 27 | 30A | Unitate de control a alimentării la bord -J519- |
| 28 | 25A | Unitate de control a detectorului de remorcă -J345- |
| 29 | 5A | Releu al sistemului de pornire la distanță -J471- |
| 30 | 10 A | Releu al sistemului de pornire la distanță -J471- |
| 31 | 30A | Controler capac spate -J605- |
| 32 | 10 A | Cameră față pentru sisteme de asistență la conducere -R242-;
Unitate de control a pilotului automat adaptiv -J428-; Unitate de control a sistemului de asistență la parcare -J446-; Unitate de control a asistentului pentru schimbarea benzii -J769-; Unitate de control a asistentului pentru schimbarea benzii 2 -J770-. |
| 33 | 5A / 7,5A | Unitate de control airbag -J234- |
| 34 | 7,5A | Oglindă interioară -EX5-;
Releu prize de alimentare -J807-; Comutator lumini marșarier -F4-; Senzor presiune în circuitul lichidului de răcire -G805-; Senzor calitate aer -G238-; Modul comutator central bord -EX22-; Modul comutator 1 consola centrală -EX23-; Unitate de control sunet material -J869-; Buton frână de parcare electromecanică -E538-. |
| 35 | 7,5/10A | Conexiune diagnostic -U31- |
| 36 | 5A / 7,5A | Far față dreapta -MX2- |
| 37 | 5A / 7,5A | Far față stânga -MX1- |
| 38 | 25A | Unitate de control a detectorului de remorcă -J345- |
| 39 | 30A | Controler ușă față partea pasagerului -J387-;
Controler ușă spate partea pasagerului -J927-. |
| 40 | 20A | Priză 12 V -U5-;
Priză 12 V 2 -U18-; Priză 12 V 3 -U19-. |
| 41 | 25A | Centură de siguranță față dreapta -NX11- |
| 42 | 40A | Unitate de control a alimentării la bord -J519- |
| 43 | 40A | Unitate de control pachet audio digital -J525- |
| 44 | 15A | Unitate de control a detectorului de remorcă -J345- |
| 45 | 15A | Controler reglare scaun partea șoferului -J810-;
Ventilator scaun față stânga 1 -V514-; Ventilator spătar scaun față stânga 1 -V512-. |
| 46 | 30A | Invertor DC/AC cu priză, 12 V – 230 V -U13- |
| 47 | – | – |
| 48 | – | – |
| 49 | 5A / 7,5A | Transmițător poziție ambreiaj -G476-; Releu demaror 1 -J906-; Releu demaror 2 -J907-. |
| 50 | 40A | Controler capac spate -J605- |
| 51 | 25A | Panou control și display pentru climatizare spate -E265- |
| 52 | 15A | Unitate de control electronică pentru amortizare -J250- |
| 53 | 30A | Releu încălzire lunetă -J9- |
În suportul compartimentului cutiei de siguranțe se găsesc de asemenea următoarele siguranțe:
| A | 15A | Panou de control pentru reglarea scaunului față drept -EX34-;
Ventilator scaun față drept 1 -V518-; Ventilator spătar scaun față drept 1 -V516-. |
| B | 5A | Releu sistem pornire la distanță -J471- |
| C | 7,5A | Punct de încărcare USB 1 -U37- |
| R1 | Releu sistem pornire la distanță -J471- |
Releu
- R1 Releu pentru sistemul de dozare a lichidului reducător -J963-
- R2 –
- R3 –
- R4 Releu de alimentare a terminalului 15 -J329-
- R5 Releu încălzit al lunetei -J9-
- R6 Releu pentru prizele de alimentare -J807-

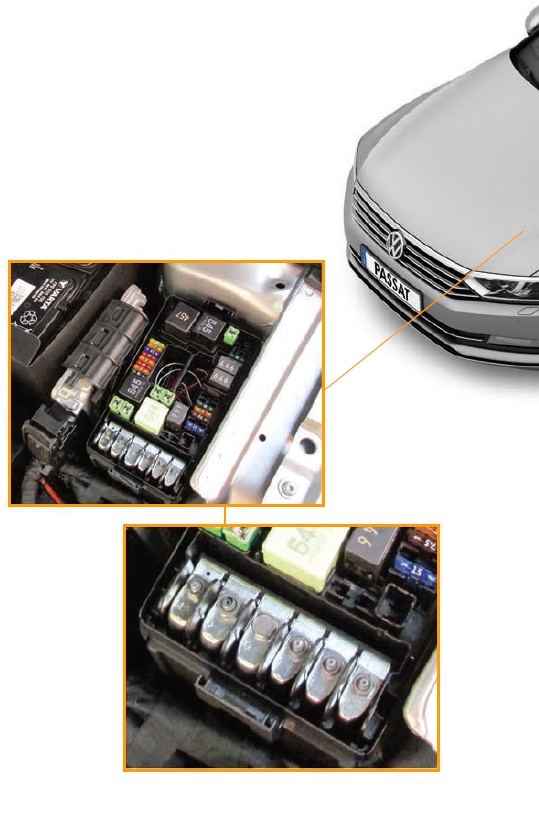

Compartiment motor
Se află pe partea stângă lângă baterie și este acoperit de o protecție. Este compus din 2 secțiuni: o secțiune de comunicare cu siguranțe și relee și o secțiune pentru siguranțe de putere mare.

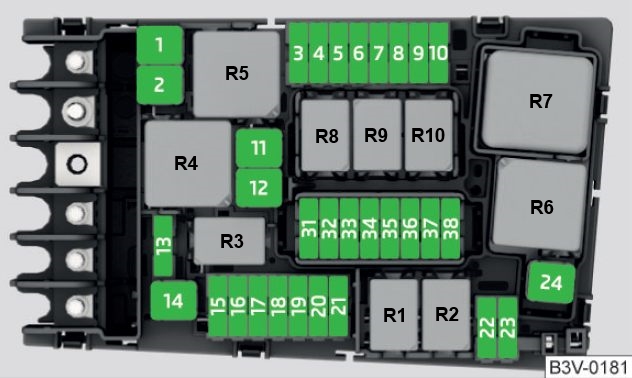

Schema cutiei de siguranțe
| Nr | Amperi [A] | Descriere |
| 1 | 25A | Unitate de control Sistem antiblocare roți (ABS) -J104- |
| 2 | 40A / 60A | Controler ABS -J104-;
Pompă hidraulică ABS -V64-. |
| 3 | 15A 30A |
Unitate de control motor/motor -J623- |
| 4 | 5A / 7,5A / 10A | Ventilator radiator -VX57-;
Releu de putere termică mare -J360-; Releu de putere termică mică -J359-; Electrovalvă reglare presiune ulei -N428-; Electrovalvă recirculare aer turbocompresor -N249-; Electrovalvă clapetă colector admisie -N316-; Electrovalvă control duză răcire piston -N522-; Ulei – senzor nivel și temperatură ulei -G266-; Electrovalvă comutare turbină -N529-; Releu alimentare componente motor -J757-. |
| 5 | 10 A | Electrovalvă reglare presiune combustibil -N276-;
Electrovalvă dozare combustibil -N290-; Releu alimentare componente motor -J757-; Electrovalvă comutare turbină -N529-. |
| 6 | 5A / 7,5A | Comutator lumină de stop -F- |
| 7 | 7,5A/10A/15A | Pompă răcire aer comprimat -V188-;
Electrovalvă lichid răcire transmisie -N488-; Electrovalvă întrerupere lichid răcire -N82-; Pompă auxiliară încălzire -V488-; Electrovalvă lichid răcire chiulasă -N489-; Electrovalvă reglare presiune ulei -N428-; Controler rezervor combustibil pentru detectare pierderi -J909-. |
| 8 | 15A | Senzor lambda 1 înainte de catalizator -GX10-; Senzor lambda 1 după catalizator -GX7-; Controler senzor NOx -GX30-; Controler senzor NOx 2 -J881-. |
| 9 | 5A / 10A | Controler electrovalvă evacuare -J883-;
Controler electrovalvă evacuare 2 -J945-; Controler perioadă preîncălzire automată -J179-; Element încălzire ventilator carter -N79-; Debitmetru aer -G70-; Pompă auxiliară încălzire -V488-; Electrovalvă filtru aer activ 1 -N80-; Electrovalvă control arbore cu came evacuare 1 -N318-; Electrovalvă control arbore cu came 1 -N205-. |
| 10 | 15A / 20A | Unitate de control pompă combustibil -J538- |
| 11 | 40A / 50A | Element auxiliar încălzitor aer -Z35- |
| 12 | 40A | Element auxiliar încălzitor aer -Z35- |
| 13 | 30A | Pompă hidraulică auxiliară 1 pentru ulei transmisie -V475- |
| 14 | 40A | Releu încălzire parbriz față -J47- |
| 15 | 15A | Releu claxon -J413- |
| 16 | 20A | Releu de alimentare pentru componentele motorului -J757- |
| 17 | 7,5A | Unitate de control motor -J623-;
Unitate de control ABS -J104-; Releu parbriz încălzit -J47-. |
| 18 | 5A / 7,5A | Unitate de control monitor baterie -J367-;
Interfață diagnostică bus date -J533-. |
| 19 | 30A | Unitate de control motor ștergător -J400- |
| 20 | 10 A | Claxon de avertizare -H12- |
| 21 | 30A | Releu încălzit parbriz față 2 -J611- |
| 22 | 5A / 7,5A | Unitate de control motor/motor -J623- |
| 23 | 30A | Demaror -B- |
| 24 | 40A | Element auxiliar încălzitor aer -Z35- |
| 31 | – | – |
| 32 | – | – |
| 33 | 30A | Releu încălzit parbriz față 2 -J611- |
| 34 | 30A | Releu încălzit parbriz față 2 -J611- |
| 35 | 30A | Unitate de control motor ștergător -J400- |
| 36 | – | – |
| 37 | 30A | Unitate de control auxiliar încălzitor -J364- |
| 38 | – | – |
Releu
- R1 Releu demaror 1 -J906-
- R2 Releu demaror 2 -J907-
- Releu claxon R3 -J413-
- R4 Releu de putere termică ridicată -J360-
- R5 Releu principal -J271- (benzină) / Releu de alimentare al terminalului 30 -J317- (diesel)
- R6 Unitate de control automată a perioadei de aprindere -J179- (benzină)
- R7 Releu de putere termică scăzută -J359- (diesel)
- R8 Releu de alimentare pentru componentele motorului -J757- (motor benzină 2,0l)
- R9 Releu parbriz încălzit -J47-
- R10 Releu parbriz încălzit 2 -J611-
