Niva 2121 / Lada 4×4

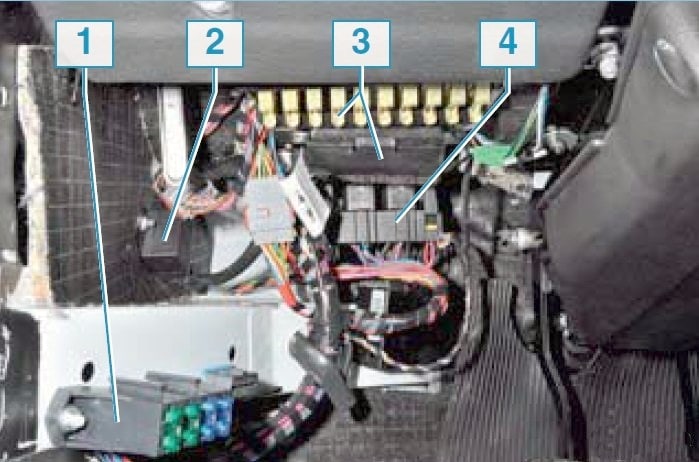

Câmpuri generale ale layout-ului
Diagramă
Sarcină
- Cutia de siguranțe de control al motorului
- Releu al ștergătoarelor parbrizului
- Cutia principală a siguranțelor
- Cutia releelor sistemului de control al motorului
- Cutia releelor suplimentară (deasupra pedalei de accelerație, nu este afișată în schemă)

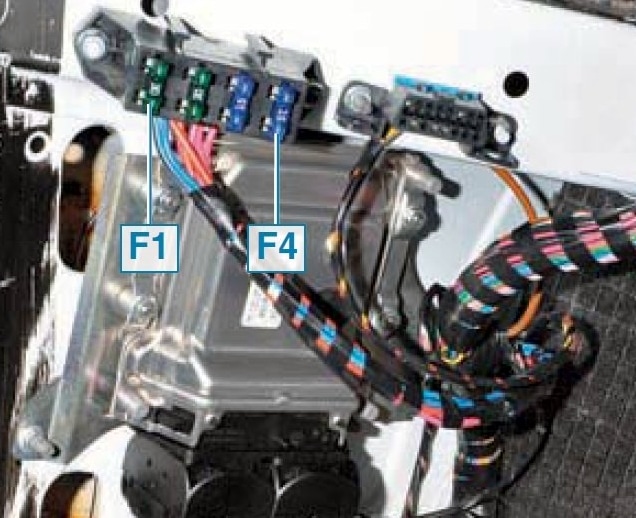

Cutia de siguranțe de control al motorului
Diagramă
Destinație
| 1 | 15A 1 * Senzori ECM Releu demaror Canister Supapă de ventilare |
| 1 | 7,5A 2 * controler |
| 1 | 3: Releu pompă combustibil electrică (contacte) Pompă combustibil electrică |
| 1 | 30A 4,5 * Ventilator răcire |
| 2 | 15A 1 * Injectoare Bobine de aprindere ECM Releu ventilator electric dreapta Releu ventilator electric stânga |
| 2 | 15A 2 * Releu pompă combustibil electrică (contacte) Pompă combustibil electrică |
| 2 | 30A 3 * Rezervă |
| 2 | 30A 4,5 * Ventilator răcire |
| 3.4 | 30A 1 * Ventilatoare electrice (dreapta, stânga) Releu ventilator electric, dreapta Releu ventilator electric, stânga |
| 3 | 15A 2 * releu principal |
| 3 | 15A 3 * controler |
| 3 | 15A 4 * Bobină de aprindere, alimentare releu ventilator, controler, injectoare |
| 3 | 15A 5 * releu aprindere |
| 4 | 15A 3 * Releu principal Releu ventilatoare electrice (bobină) Releu pompă combustibil electrică (bobină) Senzor viteză vehicul Electrovalvă absorbitor Senzor de oxigen Senzor debit masic aer Controler |
| 4,5 | 30A 2 * Releu ventilatoare electrice (înfășurare) (dreapta, stânga) Motor electric ventilatoare electrice (dreapta, stânga) |
| 4 | 15A 4 * Senzor debit masic aer, senzor fază, senzor oxigen încălzit (doi), supapă de ventilare absorbție, DS |
| 4 | 15A 5 * Electropompă combustibil |
| 5 | 15A 1 * Pompă combustibil electrică Releu pompă combustibil electrică |
1* – 2014-2016, 2* – 2010-2012, 3* – 2007-2008, 4* – Auto con controllori Bosch ME17.9.7/M74, 5* – Auto con controllori 7.9.7+.

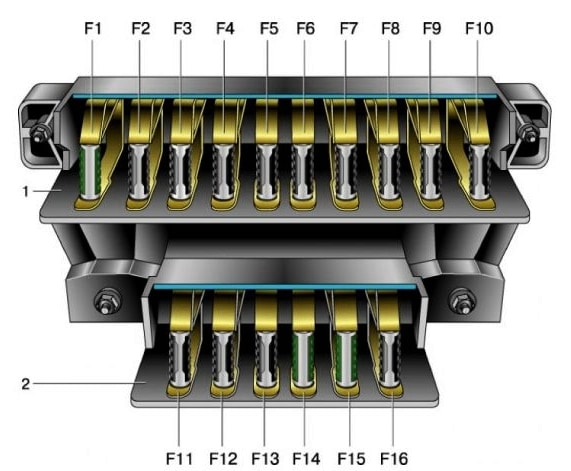

Cutia principală de siguranțe
Diagramă
Întâlnire
| 1 | 16A Motor ventilator încălzitor Releu (bobină) al ștergătoarelor și motoarelor ștergătoarelor în toate pozițiile lamelor, cu excepția primei Releu (bobină) pentru aprinderea încălzirii lunetei spate Motoare electrice ale ștergătorului spate Motor ștergător parbriz |
| 1* | 16A Cortesia aprinde Claxon Priză alimentare Brichetă lumini frâne |
| 2 | 8A Releu și motor ștergătoare Faruri semnalizatoare de direcție și comutator releu semnalizatoare și alarmă (în modul semnalizatoare) Martor semnalizatoare de direcție Lumini spate (becuri lumini mers înapoi) Bobină de excitare a generatorului (în timpul pornirii motorului) Martor comutare blocare mecanism diferențial în cutia de distribuție Martor aprindere frână de parcare Martor stare de urgență a sistemului de frânare Martor presiune ulei insuficientă Martor temperatură lichid în sistemul de răcire al motorului Martor nivel combustibil cu martor rezervă combustibil Martor avertizare bec martor de încărcare a bateriei acoperire supapă admisie carburator tahometru releu încălzitor motor ștergătoare și pulverizatoare faruri (dacă nu este apăsat comutatorul ștergătoarelor și intervalul pulverizatoarelor) Debit aspiratoare electrice pentru toate pozițiile lamelor, diferite de sursă* |
| 3 | 8A Far stânga (faruri de întâlnire) Martor aprindere faruri de întâlnire |
| 4 | 8A Far dreapta (far de întâlnire) |
| 5 | 8A Far stânga (far de drum) |
| 6 | 8A Far dreapta (far de drum) |
| 7 | 8A Lumină față stânga (lumină de poziție ) Lumină spate dreapta (lumină de poziție ) Iluminare plăcuță înmatriculare Martor aprindere lumini de poziție |
| 8 | 8A Lumină față dreapta (lumină de poziție ) Lumină spate stânga (lumină de poziție ) Bec de iluminare din spate instrumente Panou iluminare din spate a manetei de control a încălzirii Bec de iluminare din spate brichetă Becuri iluminare din spate ale comutatoarelor și butoanelor |
| 9 | 16A Semnalizatoare și releu-comutator semnalizatoare și sistem de alertă Element încălzit al lunetei spate și releu (contacte) pentru aprinderea sa |
| 9* | 8A Indicator presiune ulei indicator temperatură lichid răcire indicator combustibil indicator nivel în bec rezervă frână de parcare indicator bec nivel lichid frâne indicatoare semnalizatoare de direcție și bec corespunzător carburator supapă aer martor încărcare baterie indicator carburator închis – comutator contor kilometraj lumini spate (lumină mers înapoi) Martor avertizare blocare mecanism diferențial Releu comutator semnalizatoare Lunetă spate încălzită (circuit control) |
| 10 | 16A Claxon Priză pentru conectarea unui bec portabil Becuri iluminare interioară Lumini spate (becuri lumini frână) |
| 10* | 8A Regulator tensiune Bobină de excitare a generatorului |
| 11 | 8A Semnalizatoare și releu-comutator semnalizatoare și alertă (în modul alertă) Lumină spate proiectoare de ceață |
| 12 | 8A Releu lumini de zi, becuri pentru lumini de zi |
| 12* | 8A Releu ștergătoare și faruri (după apăsarea butonului ștergătoarelor și pulverizatoarelor farurilor) Far ștergător motor electric Far ștergător motoare electrice la pornire și când lamele trec în poziția inițială |
| 13 | 8A Lumini spate (proiectoare de ceață) Motoare electrice pulverizatoare faruri la pornire și când lamele trec în poziția inițială Releu (contacte) pulverizatoare faruri Motor electric pulverizatoare faruri |
| 14 | Brichetă 16A |
| 15 | 16A rezervă Lunetă spate încălzită (circuit alimentare) |
| 16* | 8A Comutator de urgență și semnalizatoare în modul alertă Spate și pulverizator lunetă spate |
Funcționarea brichetei este garantată de siguranța numărul 14 sau de numărul 1 la 16A, în funcție de anul producției.

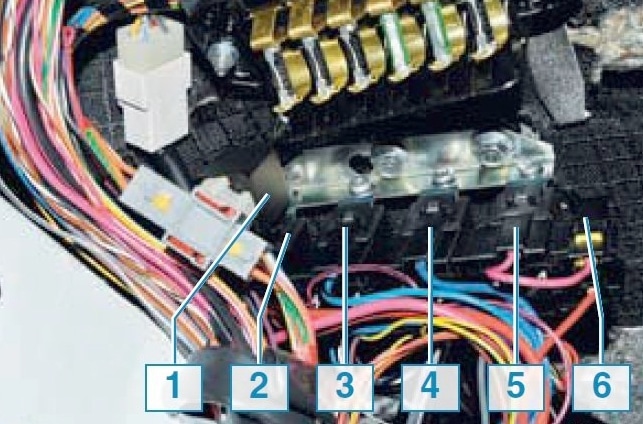

Cutia releelor de control al motorului
Se află sub cutia principală a cutiei de siguranțe și constă în 5 relee și 1 siguranță.
Diagramă

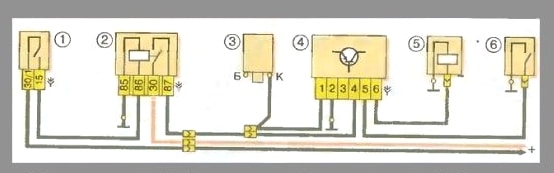

Schema cutiei electrice
Sarcină
- Releu aprindere
- Releu principal
- Releu ventilator răcire, dreapta
- Releu ventilator răcire stânga
- Releu pompă combustibil
- Siguranță pompă combustibil F5 15A
Singura diferență între Niva și sistemele de injecție și carburator este că releul de control al motorului poate fi amplasat sub capota mașinii într-un compartiment special.

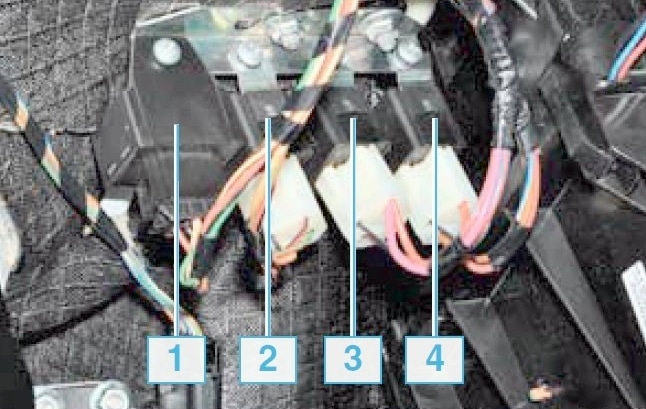

Cutia releelor adiționale
Acest dispozitiv se află deasupra pedalei de accelerație.
Diagramă
Destinație
- Releu lumină spate proiectoare de ceață
- Releu încălzit lunetă spate
- Releu faruri de întâlnire
- Releu faruri de drum
Puțin mai sus, deasupra cutiei, este posibil să se instaleze un releu – întrerupător al semnalizatoarelor și al alertei.
Sub capotă este posibil să se instaleze siguranțe și relee separate: la mașinile cu ABS cutia de siguranțe este montată suplimentar pe partea stângă a compartimentului motor lângă unitatea hidraulică ABS, care protejează elementele sistemului antiblocare și releul demarorului lângă același demaror.
