Volkswagen Vento (A3) (1992-1999) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Vento (A3) (1992–1999), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
Schema siguranțelor Volkswagen Vento (A3) 1992-1999
Anul producției: 1992, 1993, 1994, 1995, 1996, 1997, 1998 și 1999.

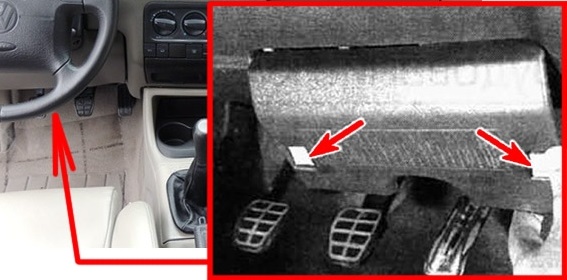

Poziția cutiei de siguranțe
Se află sub bord, pe partea șoferului. Apasă clemele și îndepărtează capacul pentru a accesa siguranțele.

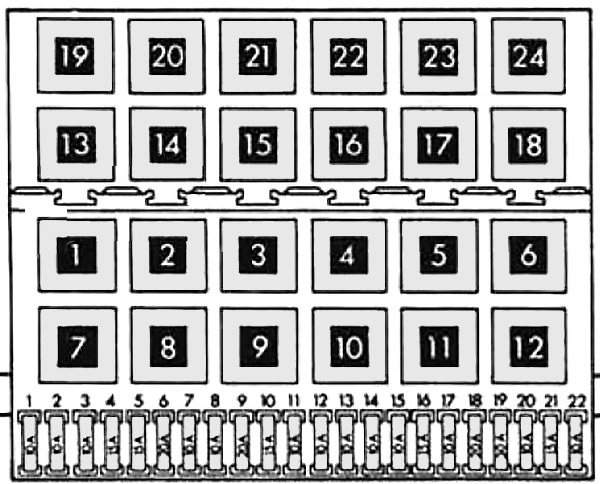

Schema cutiei de siguranțe
Atribuirea siguranțelor și releelor pe bord
| Nr | Amperaggi [A] | Descriere |
|---|---|---|
| Nr | Amperaggi [A] | Descriere |
| 1 | 10 A | Far stânga (faruri de întâlnire), reglarea razei farurilor |
| 2 | 10 A | Far dreapta (faruri de întâlnire) |
| 3 | 10 A | Iluminare plăcuță înmatriculare |
| 4 | 15A | A treia lumină de stop / ștergător spate |
| 5 | 15A | Ștergător / pulverizator parbriz, pulverizatoare faruri |
| 6 | 20A | Ventilator încălzitor |
| 7 | 10 A | Lumini laterale (dreapta) |
| 8 | 10 A | Lumini laterale (stânga) |
| 9 | 20A | Geam spate încălzit |
| 10 | 15A | Proiectoare de ceață |
| 11 | 10 A | Far stânga (faruri de drum) |
| 12 | 10 A | Far dreapta (faruri de drum) |
| 13 | 10 A | Claxon |
| 14 | 10 A | Lumini marșarier, încălzitoare pulverizatoare, închidere centralizată, oglinzi retrovizoare electrice, încălzire scaun, sistem control viteză, geamuri electrice |
| 15 | 10 A | Indicatori viteză, încălzitor colector admisie |
| 16 | 15A | Iluminare bord, indicator ABS, indicator SRS, trapă, Thermotronic |
| 17 | 10 A | Lumini de avarie, semnalizatoare |
| 18 | 20A | Pompă combustibil, senzor de oxigen încălzit |
| 19 | 30A | Ventilator radiator, releu climatizare |
| 20 | 10 A | Lumină de stop |
| 21 | 15A | Iluminare interior, iluminare portbagaj, închidere centralizată, trapă |
| 22 | 10 A | Sistem audio, brichetă pentru trabucuri |
| Nr | Amperaj [A] | Descriere |
|---|---|---|
| Releu | ||
| R1 | Climatizare | |
| R2 | A treia lumină de stop / ștergător spate | |
| R3 | Modul control motor | |
| R4 | Aprindere | |
| R5 | Nedimensiionat | |
| R6 | Semnalizatoare | |
| R7 | Spălător faruri | |
| R8 | Ștergător / spălător parbriz | |
| R9 | Centuri de siguranță | |
| R10 | Lumină de ceață | |
| R11 | Claxon | |
| R12 | Pompă combustibil | |
| R13 | Încălzitor colector admisie | |
| R14 | Nedimensiionat | |
| R15 | Pompă ABS | |
| R16 | Lumină marșarier (Ecomatic) | |
| R17 | Faruri de drum (Ecomatic) | |
| R18 | Faruri de întâlnire (Ecomatic) | |
| R19 | Climatizare Climatronic 2.0/2.8 (1993) (siguranță 30A) | |
| R20 | Blocare deblocare demaror | |
| R21 | Senzor de oxigen | |
| R22 | Indicator centură de siguranță | |
| R23 | Pompă gol (Ecomatic) | |
| R24 | Geamuri electrice (siguranță termică 20A) |
