Scania 5 (2005-…) – cutia de siguranțe
Scania 5 – schema cutiei de siguranțe
Anul producției: din 2005.
Siguranță brichetă (priză de alimentare) în Scania 5 este siguranța 8 (40A) în cutia de siguranțe.
Se referă printre altele la modelele Scania P, G, R, T.

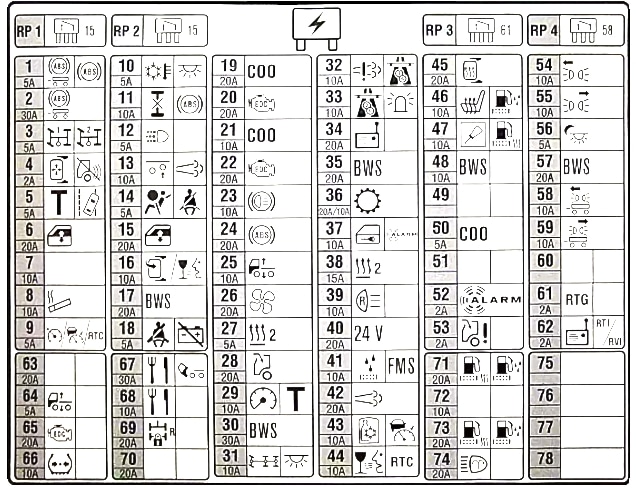

Schema siguranțe și relee – Scania 5
Siguranța principală și blocul relee se află pe bord, partea pasagerului, în spatele capacului protector.
Designul cutiei și destinația elementelor pot diferi de cele prezentate. Compară alocarea cu diagrama de pe spatele copertinei!
Descriere siguranțe Scania R prezentare vizuală
| Nr | Descriere |
| 1 | (5A) ECU, remorcă ABS/EBS |
| 2 | Supape remorcă (30A) |
| 3 | (5A) PT01, PT02, GMS, BWE, ZTE, start-stop |
| 4 | (2A) Reglare oglinzi;
Avertizare la mersul înapoi. |
| 5 | (5A) Iluminare interioară (exclusiv);
Avertizare părăsire bandă. |
| 6/1 | (20A) Alimentare geam stânga |
| 6/2 | (30A) Geam sticlă, partea stângă, cabină dublă |
| 7 | (20A) Climatizare suplimentară, cabină dublă |
| 8 | Brichetă 10A |
| 9 | (5A) Cruise control / AICC |
| 10 | (5A) ACC/MCC;
Tahograf. |
| 11 | (10A) Bloc mecanism diferențial, ABS 6 canale |
| 12 | (5A) Lumini de zi, întrerupător lumină suplimentar |
| 13 | (10A) Mecanism ridicare ax suplimentar, EEC |
| 14 | (5A) Sistem airbag;
Tensionator centuri siguranță. |
| 15/1 | (20A) Geam electric dreapta |
| 15/2 | (30A) Geam sticlă, partea dreaptă, cabină dublă |
| 16 | (10A) Alcoltest, tensiune de la terminalul 15 |
| 17 | (20A) Caroserie |
| 18 | (5A) Întrerupător „masă” baterie |
| 19 | (20A) Coordonator |
| 20 | (20A) Tensiune alimentare, unitate control EMS |
| 21 | (10A) Cheie aprindere |
| 22 | (20A) Tensiune alimentare, unitate control EMS |
| 23 | (10A) Invertor |
| 24 | (20A) ABS/EBS |
| 25 | (10A) Alimentare, unitate control ELC |
| 26 | (20A) Ventilator cabină |
| 27 | (5A) CT |
| 28 | (20A) Trapă |
| 29 | (10A) Bord, tahograf |
| 30 | (30A) Caroserie |
| 31 | (10A) Unitate control AWD, iluminare interioară |
| 32 | (10A) SDP3 (diagnosticare) |
| 33 | (10A) Kit pregătire înregistrare taxă de drum (pentru Elveția);
Lampă rotativă de avertizare. |
| 34 | (20A) Convertor tensiune 24V/12V;
Priză electrică 12V. |
| 35 | (20A) Instalație electrică accesorii |
| 36/1 | (20A) OPC |
| 36/2 | (10A) Allisson |
| 37 | (10A) Închidere centralizată |
| 38 | (15A) Încălzitor suplimentar (ATA, WTA) |
| 39 | (10A) Panou comutatoare lumini marșarier |
| 40 | (20A) Priză electrică 24V |
| 41 | (10A) Unitate control APS, instalație electrică caroserie |
| 42 | (20A) Mecanism electric de înclinare a cabinei |
| 43 | (10A) Frigider |
| 44 | (10A) Alcolock (blocare alcoolică) |
| 45 | (20A) Oglindă retrovizoare încălzită;
Parbriz încălzit. |
| 46 | (10A) Încălzire scaun;
Ventilator răcire ulei. |
| 47 | (10A) Ceas motor;
Încălzire filtru combustibil; Încălzire filtru admisie separator apă. |
| 48 | (10A) Caroserie |
| 49 | (30A) OZE, MGU |
| 50 | (5A) Bus avertizare galben-verde |
| 51 | (30A) Pompă lichid răcire |
| 52 | (2A) Alertă |
| 53 | (2A) Avertizare trapă deschisă |
| 54 | (10A) Lumină de contur, partea stângă |
| 55 | (10A) Lumină de contur, partea dreaptă |
| 56 | (5A) Iluminare fundal, lumini laterale |
| 57 | (20A) Caroserie |
| 58 | (10A) Remorcă, partea stângă |
| 59 | (10A) Remorcă, partea dreaptă |
| 60 | (20A) Lumină de lucru |
| 61 | (2A) FMS, Caroserie |
| 62 | (2A) Convertor tensiune 24V/12V;
Imobilizator la distanță. |
| 63 | (10A) Unitate avertizare șofer;
Cameră video față. |
| 64 | (5A) SMS |
| 65 | (20A) Turbocompresor cu geometrie variabilă |
| 66 | (10A) Alimentare, unitate control TPM |
| 67 | (30A) Modul bucătărie, sistem ascensor cabină |
| 68 | (10A) Tensiune alimentare televizor; |
| 69 | (20A) Bloc axă remorcă / ventilator răcire ulei |
| 70 | (10A) Radar |
| 71 | (20A) Încălzitor combustibil, instalație răcire combustibil |
| 72 | (10A) Actuator electric corp clapetă |
| 73 | (20A) Încălzitor combustibil, instalație răcire combustibil |
| 74 | (10A) Curățare faruri |
| 75 | (30A) Pompă lichid răcire |
| 76 | (5A) Convertor DC/DC, baterie |
| 77 | (5A) Baterie |
| 78 | (15A) Pompă lichid răcire, cutie automată |
Schema compartimentului relee
Releu RP1 – RP4 (în schema superioară)
Atribuirea releelor
| Nr | Descriere |
| RP1 | Alimentare tensiune de la terminalul 15 |
| RP2 | Alimentare tensiune de la terminalul 15 |
| RP3 | gestionat de VIS |
| RP4 | Alimentare de la terminalul 58, controlat de VIS |
| RP5 | Iluminare interioară |
| RP6 | Mecanism de ridicare ax suplimentar |
| RP7 | Frâne – semnale |
| RP8 | Lumină marșarier |
| RP9 | Bloc rezistor pentru vehicule cu cruise control fără butoane ale acestui sistem pe volan |
| RP10 | ECU pentru pregătire FMS |
| RP11 | ECU pentru pregătire FMS |
| RP12 | Releu curent alternativ (cabina echipaj) |
| RP13 | Comutator de siguranță |
| RP18 | Releu suplimentar pentru alimentare de la terminalul 15 pentru vehicule de tip S |
| RP19 | Releu al sistemului electronic de înclinare a cabinei |
| RP20 | Echipament al ușii portbagajului spate și al bucătăriei |
| RP23 | Lanternă suplimentară |
| RP24 | Lanternă suplimentară |
| RP25 | Lanternă suplimentară |
