Volkswagen Passat B5 (1996-2005) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Passat B5 (1996–2005), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Passat B5 (1996-2005) – schema cutiei de siguranțe
Anul producției: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranță brichetă (priză de alimentare) în Volkswagen Passat B5 (1996-2005) este siguranța 33 în cutia de siguranțe.

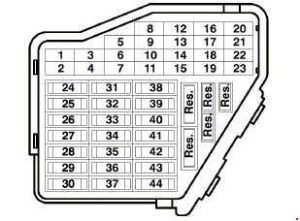

Cutia de siguranțe se află pe partea stângă a compartimentului pasageri
| Număr | Amperaj [A] | Descriere |
| 1 | 5 | Duza ștergător încălzită |
| 2 | 10 | Sistem semnalizare schimbare direcție |
| 3 | – | Neutilizat |
| 4 | 5 | Iluminare plăcuță înmatriculare |
| 5 | 10 | Scaune electrice;
Climatizare; Telematică; Volan multifuncțional; Trapă; Reglare oglindă; HomeLink. |
| 6 | 5 | Modul confort al sistemului confort |
| 7 | 10 | Sistem antiblocare roți (ABS);
Sistem control viteză; Unitate control motor. |
| 8 | 5 | Reglare automată faruri față |
| 9 | 5 | Asistență parcare |
| 10 | 5 | Schimbătoare CD;
Telematică; Volan multifuncțional; Navigație; Radio. |
| 11 | 5 | Scaune electrice cu memorie |
| 12 | 10 | B+ (tensiune pozitivă baterie)
pentru conexiune date (DLC) |
| 13 | 10 | Lumină de stop |
| 14 | 10 | Sistem module confort |
| 15 | 10 | Instrumente bord, climatizare;
Cutie automată. |
| 16 | 5 | Sistem antiblocare roți (ABS);
Senzor unghi direcție. |
| 17 | 10 15 |
Priză alimentare;
Telematică, |
| 18 | 10 | Far principal dreapta, faruri de drum |
| 19 | 10 | Far principal stânga, faruri de drum |
| 20 | 15 | Far principal dreapta, faruri de întâlnire |
| 21 | 15 | Far principal stânga, faruri de întâlnire |
| 22 | 5 | Lumină de parcare, partea dreaptă |
| 23 | 5 | Lumină de parcare, partea stângă |
| 24 | 25 | Sistemul de ștergător/ștergătoare parbriz |
| 25 | 30 | Ventilator aer proaspăt;
Reglarea recirculării; Climatizare; Trapă. |
| 26 | 30 | Dezghețător lunetă spate |
| 27 | 15 | Sistemul de ștergător/ștergătoare parbriz pentru geamurile spate |
| 28 | 20 | Pompă combustibil (FP) |
| 29 | 20 | Modul control motor,
Ventilator răcire. |
| 30 | 20 | Trapă |
| 31 | 15 | Lumini de avarie;
Sistem control viteză; Cutie automată; Reglarea oglinzilor; Diagnosticare. |
| 32 | 20 | Modul control motor (ECM);
Sistem control viteză. |
| 33 | 15 | Brichetă |
| 34 | 15 | Modul control motor (ECM);
Injectoare. |
| 35 | 30 | Priză pentru remorcă |
| 36 | 15 | Proiectoare de ceață |
| 37 | 20 | Sistem radio, navigație |
| 38 | 15 | Sistemul modulelor confort |
| 39 | 15 | Sistem iluminare de urgență |
| 40 | 25 | Claxon dublu |
| 41 | 25 | Telematică |
| 42 | 25 | Sistem antiblocare roți (ABS) |
| 43 | 15 | Modul control motor (ECM) |
| 44 | 30 | Scaune încălzite |

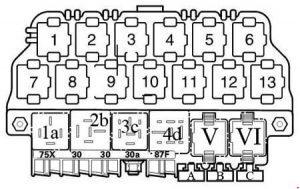

Distribuția releelor și a siguranțelor – passat b5 siguranțe descriere
| Schema releelor pe un panou cu treisprezece
relee auxiliare deasupra panoului de relee |
||
| 1 | Controlul ventilatorului răcire (FC)-A/C
Releu (373) |
|
| 2 | Releu trapă (79) | |
| 3 | Releu de cuplare climatizare (267);
Releu de cuplare climatizare (384). |
|
| 4 | Lumini de zi;
Releu schimbare server (173). |
|
| 5 | Releu alarmă taxi;
Releu faruri de drum; Releu laser de urgență. |
|
| 6 | Releu lumină manetă selecție | |
| 7 | Releu proiectoare de ceață (381) | |
| 8 | Modul control pentru volan multifuncțional (451);
Modul control pentru volan multifuncțional (452). |
|
| 9 | Modul control pentru volan multifuncțional (451);
Modul control pentru volan multifuncțional (452). |
|
| 10 | Releu asistență frână (373) | |
| 11 | Releu alarmă taxi;
Releu laser de urgență (200). |
|
| 12 | Releu dublu claxon (53);
Releu alarmă taxi. |
|
| 13 | Parcare/Poziție neutră (PNP);
Releu (175); Poziția releului de pornire – ambreiaj (53). |
|
| Siguranțe pe un panou cu treisprezece
panou de relee |
||
| A | 25 | Siguranță pentru taxi |
| B | 20 | Siguranță pentru taxi |
| B | 10 | Faruri de drum partea stângă |
| C | 15 | Siguranță a sistemului de frâne;
Pompă gol. |
| D | 20 | Siguranță a prizei de alimentare (12 V);
Consolă spate. |
| E | 5 | Siguranță pentru taxi |
| E | 10 | Faruri de drum partea dreaptă, |
| Poziția releelor pe panoul releelor | ||
| 1a | Releu dublu al claxonului (53) | |
| 2b | Releu de reducere a sarcinii (370) | |
| 3c | Neutilizat | |
| 4d | Releu al pompei combustibil (FP) (372) (409) | |
| V | Releu intermitent al ștergătorului parbriz (377) (389)
Releu intermitent al ștergătorului parbriz; Senzor de ploaie (192). |
|
| VI | Releu intermitent al ștergătorului parbriz (377) (389);
Releu intermitent al ștergătorului parbriz; Senzor de ploaie (192). |
|
| Siguranțe pe panoul releelor | ||
| A | 20 | Siguranță pentru priza 12V I în portbagaj |
| B | 20 | Siguranță pentru priza 12V II în portbagaj |
| C | 10 | Siguranță pentru taxi |
Schema releelor pe un panou cu opt relee auxiliare în spatele panoului de relee
| Poziția releelor pe panoul releelor | |
| 1 | Neutilizat |
| 2 | Neutilizat |
| 3 | Releu control ventilator răcire (FC) 80 W (373) |
| 4 | Neutilizat |
| 5 | Releu control ventilator răcire viteză întâi (FC) (373) |
| 6 | Releu control ventilator răcire (FC) (373) |
| 7 | Releu pentru Sistem antiblocare roți (ABS) cu ESP (373) |
| 8 | Releu control ventilator răcire (FC) (370) |
| Siguranțe pe al optulea panou
relee auxiliare |
|
| 30A | Siguranță a pompei hidraulice ABS |
| 30A | Siguranță a ferestrei de alimentare |
| 30A 40A 60A |
Siguranță a ventilatorului lichid răcire |
| 5A | Siguranță a ventilatorului lichid răcire |
| 30A 50A |
Siguranță a pompei hidraulice ABS |
| 30A | Întrerupător automat – partea pasagerului |
| 30A | Întrerupător priză alimentare – partea șoferului |
| 30A | Sistem alarmă cu sistem avertizare anti-furt;
Telematică. |
| 15A | Sistem alarmă cu sistem avertizare anti-furt |

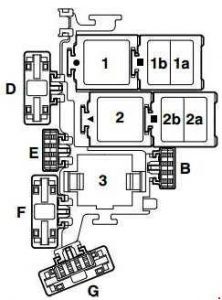

Distribuția releelor și a siguranțelor pe panoul releelor
| Număr | Amperaj [A] | Descriere |
| B | 10 | Siguranțe pentru injectoare (S116) |
| B | 5 | Siguranță pentru lichidul de răcire auxiliar al motorului (EC) Pompă |
| D | 50 | Siguranță a pompei de aer secundar (S130) |
| E | 40 | Siguranță pentru bobina de aprindere termică (S115) |
| F | 5 | Modul control al motorului (ECM) Siguranțe (S102) |
| G | 10 | Siguranță a electronicii motorului (S282) |
| 1 | Modul de alimentare al Motronic Engine Control (167),
cod motor BDP |
|
| 2 | Releu al pompei de aer secundar (AIR) (373), (100) | |
| 3 | Modul de alimentare al Motronic Engine Control (429), (219)
Lichid de răcire auxiliar al motorului (EC); Releu al pompei (53), (411) |
|
