Volkswagen Fox (2004-2009) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Fox (2004–2009), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.
Volkswagen Fox (2004-2009) – schema cutiei de siguranțe
Anul producției: 2004, 2005, 2006, 2007, 2008, 2009.
Siguranță brichetă (priză de alimentare) în Volkswagen Fox (2004-2009) este siguranța 48 în cutia de siguranțe din compartiment motor.
Poziția cutiei de siguranțe
1 – Suport siguranță baterie -S-
2 – Suport siguranță -SB- și -SC-
3 – Suport siguranțe releu

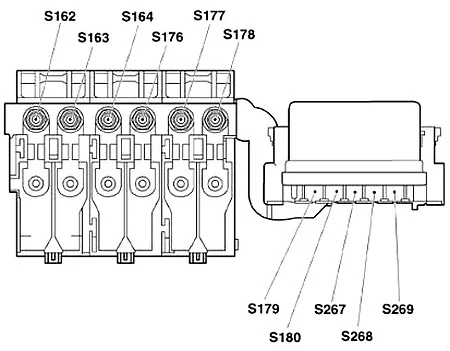

Suport siguranță baterie -S-
| Nr | Amperi [A] | Descriere |
| 1 | 175 | Alternator -C- |
| Regulator tensiune -C1- | ||
| 2 | 110 | Conector cablaj bornă 30 -TV2- |
| 3 | 40 | Controler ventilator radiator -J293- |
| 4 | 50 | Unitate control Sistem antiblocare roți (ABS) -J104- |
| 5 | 40 | Pompă hidraulică servodirecție -V119- |
| Unitate control Sistem antiblocare roți (ABS) -J104- | ||
| Controler ventilator radiator -J293- | ||
| Controler servodirecție -J500- | ||
| 50 | Pompă hidraulică servodirecție -V119- (până în decembrie 2006) | |
| Unitate control servodirecție -J500- (până în decembrie 2006) |
| 6 | 50 | Releu bujii incandescente -J52- (doar pentru vehicule cu motor Diesel 1,4 l) |
| 7 | 25 | Modul control Sistem antiblocare roți (ABS) -J104- |
| 8 | 30 | Comutator termic ventilator radiator -F18- (doar pentru vehicule cu motoare Diesel 1,2l și 1,4l) |
| Releu 2° viteză ventilator radiator -J101- (doar pentru vehicule cu motor 1,4 l) | ||
| Ventilator aer proaspăt și releu ventilator radiator -J209- (doar pentru vehicule cu motor 1,4l) | ||
| Controler ventilator radiator -J293- | ||
| 9 | 5 | Controler ventilator radiator -J293- |
| 10 | 15 | Modul control bord -J519- (până în decembrie 2006) |
| Modul control motor -J623- | ||
| 11 | 5 | Modul control sistem climatizare -J301- |
| Controler ventilator radiator -J293- |

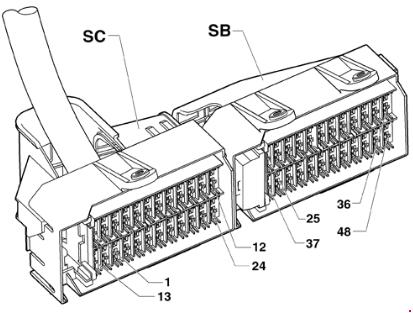

Suport siguranță -SC-
| Număr | Amperi [A] | Descriere |
| 1 | 5 | Transmițător presiune înaltă -G65- |
| Controler ventilator radiator -J293- | ||
| Unitate control sistem climatizare -J301- | ||
| 2 | 5 | Unitate centrală control sistem confort -J393- |
| Unitate control bord alimentare -J519- | ||
| 3 | 5 | Transmițător viteză -G22- |
| Controler servodirecție -J500- | ||
| Element încălzitor pulverizator parbriz -N113- | ||
| 4 | 5 | Comutator exterior mâner ușă partea șoferului pentru protecție împotriva furtului -F121- |
| 5 | 20 | Radio -R- |
| 6 | 20 | Releu încălzit controler geam spate -J48- |
| Unitate control bord alimentare -J519- | ||
| 7 | 10 | Comutator intermitent ștergător -E22- |
| 8 | 5 | Unitate control bord alimentare -J519- |
| 9 | – | Gol |
| 10 | 20 | Unitate control glisare trapă -J245- |
| 11 | 10 | Bec semnalizator direcțional față dreapta -M7- |
| Bec semnalizator direcțional spate dreapta -M8- | ||
| Bec amplificator semnal dreapta -M19- | ||
| Unitate centrală control sistem confort -J393- | ||
| Unitate control bord alimentare -J519- | ||
| 12 | 10 | Bec semnalizator direcțional față stânga -M5- |
| Bec semnalizator direcțional spate stânga -M6- |
| Bec amplificator semnal stânga -M18- | ||
| Unitate centrală control sistem confort -J393- | ||
| Unitate control bord alimentare -J519- | ||
| 13 | – | Gol |
| 14 | 5 | Comutator reglare oglindă -E43- |
| Unitate centrală control sistem confort -J393- | ||
| 15 | 15 | Regulator încălzire scaun șofer -E94- |
| Regulator încălzire scaun pasager față -E95- | ||
| Unitate control încălzire scaun șofer -J131- | ||
| 16 | 25 | Unitate centrală control sistem confort -J393- |
| 17 | 15 | Comutator lumini proiectoare de ceață față și spate -E23- |
| Bec iluminare proiectoare de ceață față și spate -L40- | ||
| 18 | 10 | Motor ștergător spate -V12- |
| 19 | – | Gol |
| 20 | 5 | Oglindă retrovizoare exterioară încălzită partea șoferului -Z4- |
| Oglindă retrovizoare exterioară încălzită partea pasagerului față -Z5- | ||
| Unitate control bord alimentare -J519- | ||
| 21 | – | Gol |
| 22 | – | Gol |
| 23 | 5 | Transmițător unghi de direcție -G85- |
| Buton TCS și ESP -E256- | ||
| Comutatoare și iluminare regulator instrumente -L155- | ||
| Unitate control ABS -J104- | ||
| 24 | 10 | Transmițător unghi de direcție -G85- |
| Unitate control ABS -J104- |
Suport siguranță -SB-
| Număr | Amperi [A] | Descriere |
| 25 | 10 | Bec semnalizator direcție față stânga -M5- |
| Bec semnalizator direcție spate stânga -M6- | ||
| Bec semnalizator direcție față dreapta -M7- | ||
| Bec semnalizator direcție spate dreapta -M8- | ||
| Unitate control bord alimentare -J519- | ||
| 26 | 10 | Bobină aprindere 1 cu stadiu de ieșire -N70- |
| Bobină aprindere 2 cu stadiu de ieșire -N127- | ||
| Bobină aprindere 3 cu stadiu de ieșire -N291- | ||
| Transformator aprindere -N152- (doar pentru vehicule cu motor 1,4l) | ||
| Unitate control motor -J623- | ||
| 27 | 15 | Unitate control sistem climatizare -J301- |
| Conector montaj, 16 poli, în diagnosticare -T16a- | ||
| 28 | 5 | Inserție bord -K- |
| Unitate centrală control sistem confort -J393- | ||
| 29 | 20 | Releu intermitent automat spălare și ștergere -J31- |
| Unitate control bord alimentare -J519- | ||
| 30 | 5 | Element încălzire pentru aerisire cutia de manevră -N79- (doar pentru vehicule cu motor pe benzină 1,4 l) |
| Măsurător masă aer -G70- (doar pentru vehicule cu motor Diesel 1,4l) | ||
| Releu alimentare curent -J16- (doar pentru vehicule cu motor 1,2 l) | ||
| Unitate control motor -J623- | ||
| 31 | 5 | Bec lumină spate dreapta -M2- (până în decembrie 2006) |
| Bec partea dreaptă -M3- | ||
| Bec frână dreapta și lumină spate -M22- | ||
| Inserție bord -K- | ||
| 32 | 5 | Iluminare plăcuță -X- |
| 33 | 15 | Transmițător indicator combustibil -G- |
| Pompă combustibil -G6- | ||
| 34 | 10 | Transmițător hall -G40- (doar pentru vehicule cu motoare pe benzină 1,2l și 1,4l) |
| Motor clapetă colector admisie -V157- (doar pentru vehicule cu motor Diesel 1,4l) | ||
| Supapă recirculare gaze evacuare -N18- (doar pentru vehicule cu motor Diesel 1,4 l) | ||
| Electrovalvă control presiune supraalimentare -N75- (doar pentru vehicule cu motor Diesel 1,4 l) | ||
| Supapă electromagnetica filtru cu cărbune activ 1 -N80- (doar pentru vehicule cu motoare pe benzină 1,2l și 1,4l) | ||
| 35 | 10 | Comutator lumini proiectoare de ceață față și spate -E23- |
| Bec iluminare lumină proiectoare de ceață față și spate -L40- | ||
| Bec cu filament dublu far stânga -L1- | ||
| Inserție bord -K- | ||
| Bec faruri de întâlnire stânga -M30- (până în noiembrie 2006) | ||
| 36 | 10 | Comutator lumini proiectoare de ceață față și spate -E23- |
| Bec iluminare lumină proiectoare de ceață față și spate -L40- |
| Bec cu filament dublu far stânga -L1- | ||
| Regulator debit lumini -E102- | ||
| Motor controler debit far stânga -V48- | ||
| Bec cu lumină faruri de întâlnire stânga -M29- (până în noiembrie 2006) | ||
| 37 | 10 | Comutator lumină marșarier -F4- |
| Bec marșarier stânga -M16- | ||
| Bec marșarier dreapta -M17- | ||
| Unitate control bord alimentare -J519- | ||
| 38 | 5 | Comutator pedală ambreiaj -F36- |
| Comutator pedală frână -F47- | ||
| Releu pompă combustibil -J17- | ||
| Inserție bord -K- | ||
| 39 | 10 | Iluminare compartiment bagaje -W3- |
| Unitate control bord alimentare -J519- | ||
| 40 | 10 | Comutator lumini frână -F- |
| 41 | 10 | Claxon sau sunet dublu -H1- |
| Unitate control bord alimentare -J519- | ||
| 42 | 25 | Comutator ventilator aer proaspăt -E9- |
| 43 | 5 | Bec partea stângă -M1- |
| Bec coadă stânga -M4- (până în decembrie 2006) | ||
| Frână stânga și bec spate -M21- | ||
| Inserție bord -K- | ||
| 44 | 10 | Injector, cilindru 1 -N30- |
| Injector, cilindru 2 -N31- | ||
| Injector, cilindru 3 -N32- | ||
| Injector, cilindru 4 -N33- (doar pentru vehicule cu motor benzină 1,4 l) | ||
| Unitate control motor -J623- | ||
| 45 | 10 | Sondă lambda -G39- |
| Sondă lambda după catalizator -G130- | ||
| 5 | Comutator pedală ambreiaj -F36- | |
| Comutator pedală frână -F47- | ||
| Releu putere termică joasă -J359- | ||
| Releu putere termică înaltă -J360- | ||
| 46 | 10 | Bec cu filament dublu far drept -L2- |
| Bec lumină principală dreapta -M32- (până în noiembrie 2006) | ||
| 47 | 10 | Bec cu filament dublu far drept -L2- |
| Bec lumină faruri de întâlnire dreapta -M31- (până în noiembrie 2006) | ||
| Motor controler debit far drept -V49- | ||
| 48 | 20 | Brichetă -U1- |
| Bec iluminare brichetă -L28- |
Siguranțe suport releu
| Număr |
Amperi [A] |
Descriere |
| A | 20 | Siguranță specială control fereastră ușă -S37- |

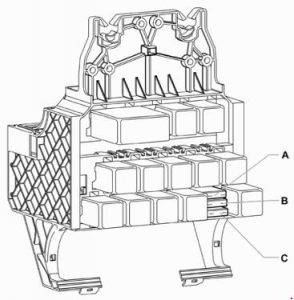

Siguranțe rezistive pentru încălzire
| Număr |
Amperi [A] |
Descriere |
| A | 40 | Rezistență încălzire Siguranță 1 -S276- |
| B | 40 | Rezistență încălzire Siguranță 2 -S277- |
| C | 40 | Rezistență încălzire Siguranță 3 -S278- |
