Volkswagen Jetta IV (1997-2003) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Jetta IV (1997–2003), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și aspectul fiecărei siguranțe.
Volkswagen Jetta IV – schema cutiei de siguranțe
Anul producției: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.
Siguranța brichetă (priză de alimentare) în Volkswagen Jetta IV este siguranța 41 în cutia de siguranțe din compartimentul pasagerilor.

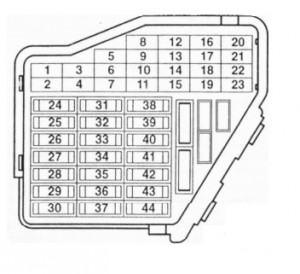

Compartiment pasageri
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Încălzitoare ale duzelor ștergătorului;
Iluminarea compartimentului motor; Modul control al scaunului cu memorie. |
| 2 | 10 | Comutatorul luminilor de avarie |
| 3 | 5 | Releu lumină proiectoare de ceață;
Dimmer pentru iluminarea bordului. |
| 4 | 5 | Lumină număr înmatriculare |
| 5 | 7,5 | Sistem de confort;
Cruise control; Climatronic; Climatizare; Module control ale scaunelor încălzite; Oglindă retrovizoare interioară automată zi/noapte; Modul control volan multifuncțional; Unitate control în volan. |
| 6 | 5 | Închidere centralizată |
| 7 | 10 | Lumini marșarier,
Senzor viteză vehicul (VSS) |
| 8 | – | gol |
| 9 | 5 | Sistem antiblocare roți (ABS) |
| 10 | 10 | Modul control motor (ECM):
motor pe benzină. |
| 5 | Modul control motor (ECM):
motor diesel (anul 2000) |
|
| 11 | 5 | Set semnalizatoare;
Electromagnet pentru blocare cutie de viteze. |
| 12 | 7,5 | Alimentare priză date (DLC) |
| 13 | 10 | Lumini de stop spate |
| 14 | 10 | Iluminare interioară;
Închidere centralizată. |
| 15 | 5 | Set semnalizatoare;
Modul control transmisie (TCM). |
| 16 | 10 | Ambreiaj climatizare;
Pompă circulație lichid răcire. |
| 17 | – | gol |
| 18 | 10 | Lumină far dreapta |
| 19 | 10 | Lumină far stânga |
| 20 | 15 | Lumină far de întâlnire dreapta |
| 21 | 15 | Lumină far de întâlnire stânga |
| 22 | 5 | Lumini de poziție dreapta;
Semnalizator dreapta. |
| 23 | 5 | Lumini de poziție partea stângă;
Semnalizator lateral partea stângă. |
| 24 | 20 | Pompă ștergător pentru ambele geamuri;
Motor ștergător parbriz. |
| 25 | 25 | Ventilator aer proaspăt;
Climatronic. |
| 26 | 25 | Dezumidificator geam spate |
| 27 | 15 | Motor ștergător spate |
| 28 | 15 | Pompă combustibil (FP) |
| 29 | 15 | Modul control motor (ECM):
motor pe benzină. |
| 10 | Modul control motor (ECM):
motor diesel. |
|
| 30 | 20 | Modul control trapă electrică |
| 31 | 20 | Modul control transmisie (TCM) |
| 32 | 10 | Injectoare: motor pe benzină |
| 15 | Injectoare: motor diesel | |
| 33 | 20 | Spray-uri faruri |
| 34 | 10 | Elemente control motor |
| 35 | 30 | Priză alimentare 12 V (în portbagaj) |
| 36 | 15 | Proiectoare de ceață |
| 37 | 10 | Terminal (86S) în radio;
Set semnalizatoare. |
| 38 | 15 | Închidere centralizată
(cu geamuri acționate electric); Iluminare portbagaj; Ușă șofer/bidon combustibil; Motor pentru deblocare capac spate. |
| 39 | 15 | Lumini de urgență |
| 40 | 20 | Claxon cu două tonuri |
| 41 | 15 | Brichetă |
| 42 | 25 | Radio |
| 43 | 10 | Elemente control motor |
| 44 | 15 | Scaune încălzite |

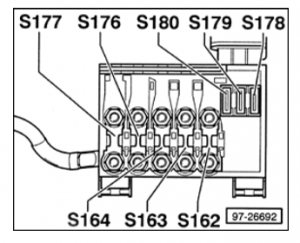

Schema cutiei de siguranțe în suportul cutiei de siguranțe / baterie:
| Număr | Amperaj [A] | Descriere |
| S162 | 50 | Bujiu incandescență (lichid răcire) |
| S163 | 50 | Releu pompa combustibil (FP);
Releu bujii incandescente. |
| S164 | 40 | Modul control ventilator răcire (FC);
Ventilator răcire. |
| S177 | 90/110 | Generator (GEN) |
| 120/150 | ||
| S178 | 30 | Sistem antiblocare roți (ABS) (pompa hidraulică) |
| S179 | 30 | Sistem antiblocare roți (ABS) |
| S180 | 30 | Ventilator lichid răcire |
