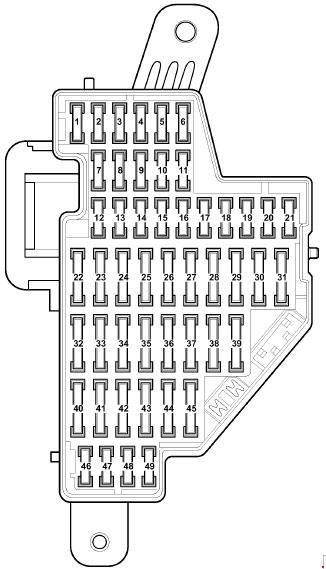

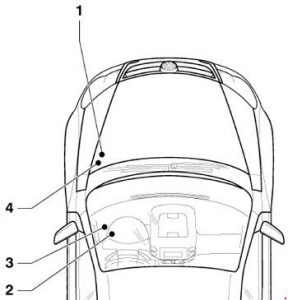

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Golf V (2003–2009), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
J503 – Modul control cu afișaj pentru sistem radio și navigație
(doar unitate sistem navigație comercială)
(din mai 2005) Nealocat
(din mai 2006)
10
5
J412 – Modul control electronică gestionare telefon mobil
(până în mai 2005)
J530 – Modul control funcționare ușă garaj
(din mai 2005)
J706 – Modul control recunoaștere ocupare scaun
(din mai 2005)
Nealocat
(din mai 2006)
11
5
J345 – Modul control detector remorcă
(până în mai 2005)
Nealocat
(din mai 2005)
10
J745 – Modul control unghi lumini de curbă și
faruri, pe far dreapta
(din mai 2007)
12
10
J386 – Modul control uși șofer.
J387 – Modul control uși partea pasagerului
13
10
E1 – Comutator lumini
T16 – Conector diagnostic (T16 / 16)
F47 – Comutator pedală frână
(din mai 2005);
G397 – Senzor detectare ploaie și lumină
(din 2006);
G197 – Transmițător câmp magnetic pentru busolă
(din 2006).
14
5
F – Comutator lumini de stop
(jos; din mai 2005);
J217 – Modul control transmisie automată.
10
J587 – Modul control senzori manetă comandă
(din 2006);
R149 – Receptor telecomandă pentru
încălzitor auxiliar lichid răcire (din 2006);
J301 – Modul control sistem climatizare (din 2006);
J255 – Modul control Climatronic (din 2006);
E16 – Putere încălzitor / comutator căldură (din 2006);
J446 – Modul control asistență parcare (din 2006);
J104 – ABS cu modul control EDL (din 2006);
E94 – Regulator scaun șofer încălzit (din 2006);
E95 – Regulator scaun față partea pasagerului încălzit
(din mai 2006);
J217 – Modul control transmisie automată
(din noiembrie 2005).
15
7.5
J519 – Modul control alimentare bord
(iluminare interioară).
16
10
E16 – Comutator ieșire încălzitor/căldură;
J301 – Modul control sistem climatizare;
J255 – Modul control Climatronic;
R149 – Receptor telecomandă pentru
încălzitor auxiliar lichid răcire;
Nealocat (din mai 2006).
5
J515 – Modul control selecție antenă
(înalt; din noiembrie 2005).
17
5
G397 – Senzor ploaie și lumină (până în mai 2006);
J515 – Modul
25
J388 – Unitate de control a ușii spate stânga
(închidere centralizată) (înalt; din mai 2007);
J389 – Unitate de control a ușii spate dreapta
(închidere centralizată) (înalt; din mai 2007);
J393 – Unitate de control centrală a sistemului comfort
(înalt; din mai 2007).
25
25
Z1 – Geam spate încălzit
J301 – Unitate de control a sistemului de climatizare
(doar cu încălzitor auxiliar al lichidului de răcire)
E16 – Comutator de ieșire al încălzitorului/căldurii
(doar cu încălzitor auxiliar al lichidului de răcire)
N24 – Rezistență în serie a ventilatorului de aer proaspăt
(doar cu încălzitor auxiliar al lichidului de răcire)
26
20
Priză U5 – 12 V (portbagaj) (până în mai 2006)
30
J388 – Unitate de control a ușii spate stânga
(regulator geam) (din mai 2006)
J389 – Unitate de control a ușii spate dreapta
(regulator geam) (din mai 2006)
27
15
J538 – Unitate de control a pompei de combustibil
G6 – Pompă de presiune a sistemului de combustibil
J17 – Unitate de control a pompei de combustibil
J643 – Releu de alimentare combustibil (din mai 2006)
28
10
Punct de încărcare a lanternei electrice Mag-Lite
(interfață specială a vehiculului) (până în mai 2005)
30
U13 – Transformator cu priză, 12V-230V
(din mai 2005)
Nealocat (din mai 2006)
25
Priză pentru vehicule speciale
(înalt; din noiembrie 2005)
29
10
J220/J623 – Unitate de control Motronic
J248/J623 – Unitate de control a sistemului de injecție directă
combustibil
G70 – Măsurător masă aer (AXX)
N79 – Element încălzitor al ventilatorului
carcasei uleiului (BUB, BMJ)
Nealocat (din 2006)
30
5
J234 – Unitate de control airbag
(până în mai 2005)
K145 – Martor de avertizare dezactivare
airbag pasager față
(până în mai 2005)
10
N30 – Injector, cilindru 1 (din mai 2005) N31 – Injector, cilindru 2 (din mai 2005) N32 – Injector, cilindru 3 (din mai 2005) N33 – Injector, cilindru 4 (din mai 2005)
20
N30 – Injector, cilindru 1 N31 – Injector, cilindru 2 N32 – Injector, cilindru 3 N33 – Injector, cilindru 4 N83 – Injector, cilindru 5 N84 – Injector, cilindru 6J217 – Unitate de control a cutiei automate (din 2006) J743 – Mecatronică pentru transmisie cu raport direct (din 2006)
31
5
F4 – Comutator lumini marșarier
(până în mai 2005)
J743 – Mecatronică pentru transmisie cu raport direct
(până în mai 2005)
20
V192 – Pompă gol pentru frâne (din mai 2005)
32
30
J388 – Unitate de control a ușii spate stânga
(regulator geam) (până în mai 2006)
J389 – Unitate de control a ușii spate dreapta
(regulator geam) (până în mai 2006)
U13 – Transformator cu priză, 12V- 15 V,
(USA / Canada) (din mai 2006)
33
25
J245 – Unitate de control reglare glisantă a trapei
34
15
V125 – Motor reglare longitudinală suport lombar șofer
V126 – Motor reglare longitudinală suport lombar
scaun față partea pasagerului
V129 – Motor reglare înălțime suport lombar scaun șofer
V11 – Pompă sistem spălare faruri J39 – Releu sistem spălare faruri
37
30
J131 – Unitate de control încălzire scaun șofer
J132 – Unitate de control încălzire
scaun față partea pasagerului
38
10
J23 – Unitate de control rotativă a sistemului de lumini și
sirena (până în mai 2005);
Nealocat (din mai 2005);
J745 – Unitate de control a unghiului luminilor de curbă și
faruri, pe farul stâng (din mai 2007).
20
J388 – Unitate de control a ușii spate stânga (închidere centralizată),
NAR, cu releu semnal acustic J641)
(din mai 2006);
J389 – Unitate de control a ușii spate dreapta (închidere centralizată),
NAR, cu releu claxon J641)
(din mai 2006);
J393 – Unitate de control centrală
a sistemului comfort (doar VR6)
(din mai 2006).
39
20
Nealocat (până în mai 2005);
J217 – Unitate de control a cutiei automate
(din mai 2005);
Nealocat (din mai 2006).
40
40
E16 – Comutator de ieșire al încălzitorului/căldurii
(ventilator aer proaspăt);
J301 – Unitate de control a sistemului de climatizare
(ventilator aer proaspăt).
5
E16 – Comutator de ieșire al încălzitorului/căldurii
(ventilator aer proaspăt)
(înalt; din noiembrie 2005);
J301 – Unitate de control a sistemului de climatizare
(ventilator aer proaspăt)
(înalt; din noiembrie 2005);
41
15
V12 – Motor ștergător spate
(până în mai 2006)
20
V12 – Motor ștergător spate
(din mai 2006)
J519 – Unitate de control alimentare bord
(pompa pulverizatoare dublă) (BSG J1)
(din mai 2006)
42
15
J729 – Releu dublu pompa pulverizatoare 1
(până în mai 2005)
J730 – Releu dublu pompa pulverizatoare 2
(până în mai 2005)
J519 – Unitate de control alimentare bord
(pompa pulverizatoare dublă) (BSG J1)
(din mai 2005)
20
U1 – Brichetă (din mai 2006) U9 – Brichetă spate (din mai 2006) U5 – Priză 12 V (unitate investigativă) (din mai 2006)
43
15
J345 – Unitate de control a detectorului de remorcă
44
20
J345 – Unitate de control a detectorului de remorcă
45
15
J345 – Unitate de control a detectorului de remorcă
46
5
Z20 – Element încălzitor al spălătorului parbriz stânga Z21 – Element încălzitor al spălătorului parbriz dreapta E94 – Regulator scaun șofer încălzit E95 – Regulator scaun față partea pasagerului încălzit Nealocat (din mai 2006)
47
5
J485 – Releu funcționare încălzitor auxiliar Nealocat (din mai 2006)
48
10
Nealocat (până în mai 2005);
Încărcător pentru Mag-Lite și
radio manual bidirecțional
(din mai 2005)
49
5
E1 – Comutator iluminare Nealocat (din mai 2006)

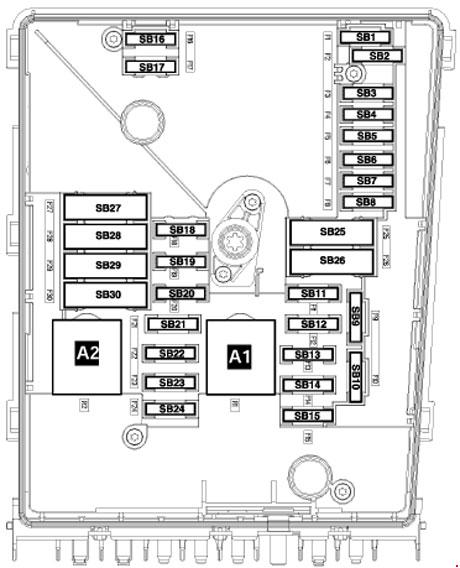

Bloc siguranțe compartiment motor (jos) – Volkswagen Golf V
Volkswagen Golf (1K) – schema siguranță – compartiment motor (jos)
Nr
Amp [A]
Descriere
F1
20
J393 – Unitate control centrală sistem confort Nealocat (din mai 2006)
F2
5
J527 – Unitate control electronică coloana volan
F3
5
J519 – Unitate control alimentare bord
F4
30
J104 – Unitate control Sistem antiblocare roți (ABS)
F5
15
J743 – Unitate control mecatronică (până în mai 2006) (Din mai 2007)
30
J743 – Unitate control mecatronică (din mai 2006) J285 – Unitate control în panoul bordului (din mai 2006)
F6
5
J285 – Unitate control în panoul bordului
F7
15
J608 – Unitate control specială vehicul
25
J608 – Unitate control specială vehicul (din mai 2006)
30
J743 – Unitate control mecatronică (0AM) (din mai 2007)
F8
15 25
J503 – Unitate control cu display radio și navigație R – Radio R – Pregătire pentru radio și sistem navigație cu TV (modele pentru Japonia)
F9
5
J412 – Unitate control electronică gestionare telefon mobil
F10
5
J317 – Terminal 30 releu alimentare
10
J623 – Unitate control motor
5
J359 – Releu putere termică joasă
F11
20
J364 – Unitate control auxiliară încălzitor
F12
5
J533 – Interfață diagnostică bus date
F13
30
J623 – Unitate control motor (doar modele cu motor diesel) J623 – Unitate control motor (benzină) (din mai 2007)
25
J623 – Unitate control motor benzină (doar modele cu motor benzină) (până în mai 2007)
F14
20
N152 – Transformator aprindere N70-N323 – Bobine de aprindere cu etapă de ieșire
F15
10
Z62 – Încălzitor cu sondă lambda 3 Z19 – Încălzitor cu sondă lambda G39 – Sondă lambda G108 – Sondă lambda 2 înainte de catalizator G130 – Sondă lambda după catalizator
5
G131 – Sondă lambda 2 după catalizator G287 – Sondă lambda 3 după catalizator J17 – Releu pompă combustibil J179 – Unitate control automată perioadă aprindere J360 – Releu putere termică înaltă (370)
F 16
30
J104 – Unitate control Sistem antiblocare roți (ABS)
F17
15
H2 – Claxon tonalitate înaltă H7 – Claxon tonalitate joasă J519 – Unitate control alimentare bord (din mai 2006)
F18
30
J608 – Unitate de control specială a vehiculului (până în mai 2006) R12 – Amplificator
F19
30
J400 – Unitate de control a motorului ștergătorului V216 – Motor ștergător parbriz partea șoferului
F20
40
Nealocat (până în mai 2006) J179 – Unitate de control automată a perioadei de aprindere (SDI) (din mai 2006)
10
V50 – Pompă de circulație a lichidului de răcire (din mai 2007)
F21
15
Z19 – Încălzitor cu sondă lambda (până în mai 2006) G39 – Sondă lambda (până în mai 2006) G130 – Sondă lambda după catalizator (până în mai 2006) J583 – Unitate de control a senzorului NOx (până în mai 2006)
10
Z28 – Încălzitor cu sondă lambda G39 – Sondă lambda G130 – Sondă lambda după catalizator (din mai 2006) J583 – Unitate de control a senzorului NOx (din mai 2006) Z28 – Încălzitor cu sondă lambda (din mai 2006)
20
V192 – Pompă gol frână (din mai 2007)
F22
5
F47 – Comutator pedala frână (până în noiembrie 2005) G476 – Transmițător poziție ambreiaj
F23
5
J299 – Releu pompă secundară aer (BSF)
10
N18 – Supapă recirculare gaze de eșapament N75 – Supapă electromagnetică reglare presiune supraalimentare (până în mai 2006) N80 – Supapă electromagnetică 1 sistem filtru cărbune activ (din mai 2006) V144 – Pompă diagnostic sistem combustibil (BGQ, BGP) N345 – Radiator recirculare gaze de eșapament supapă comutare N381 – supapă comutare radiator gaze de eșapament cu recirculare gaze de eșapament 2 (până în mai 2006) N276 – supapă reglare presiune combustibil (din mai 2006) J623 – unitate de control motor (din mai 2006) N156 – supapă comutare variabilă colector admisie (din mai 2006)
15
N276 – Supapă reglare presiune combustibil (până în mai 2006) N218 – Supapă admisie aer secundar (din mai 2006) N276 – Supapă reglare presiune combustibil (din mai 2007) J623 – Unitate de control motor (din mai 2007) N156 – Supapă comutare variabilă colector admisie (din mai 2007)
F24
10
F265 – Termostat sistem răcire motor controlat mapat J293 – Unitate de control ventilator radiator N18 – Supapă recirculare gaze de eșapament N80 – Supapă electromagnetică 1 filtru cărbune activ N156 – Supapă comutare colector admisie viteză variabilă N205 – Supapă control arbore cu came admisie 1 N316 – Supapă fluture colector admisie V157 – Motor supapă colector admisie
F25
40
J519 – Unitate de control alimentare (până în mai 2006)
30
J519 – Unitate de control alimentare (A / 1) (din mai 2006)
F26
40
J519 – Unitate de control alimentare (până în mai 2006)
30
J519 – Unitate de control alimentare (D / 1) (din mai 2006)
F27
50
J179 – Unitate de control automată a perioadei de aprindere
Releu pompă secundară aer -J299- (100) Senzor măsurare curent -G582- (488; până în mai 2006, doar cod motor BLG) Pod cabluri (doar modele cu motor diesel)
Numărul de cod al releului 100 este înlocuit de codul releului 370 în funcție de producție.

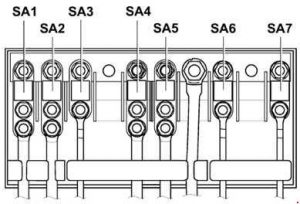

Volkswagen Golf (1K) – schema cutiei de siguranțe – compartiment motor
Nr
Amperi [A]
Descriere
1
150
C – Alternator (90A / 120A)
200
C – Alternator (140A)
2
80
J500 – Unitate control asistență la direcție
V187 – Motor electromecanic asistență la direcție
3
50
J293 – Unitate control ventilator radiator V7 – Ventilator radiator V177 – Ventilator radiator 2
4
40
Echipament special (până în mai 2006)
J359 – Releu de putere termică joasă (1° treaptă), (din decembrie 2006) Z35 – Element încălzitor auxiliar (din decembrie 2006)

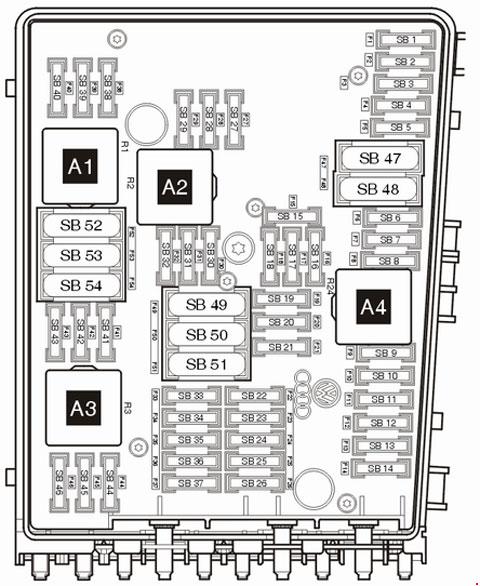

Volkswagen Golf (1K) – schema siguranță – compartiment motor (sus)
Nr
Amperi [A]
Descriere
F1
30
J104 – Sistem antiblocare roți (ABS) cu unitate de control EDL
F2
30
J104 – Sistem antiblocare roți (ABS) cu unitate de control EDL
F3
20
J393 – Unitate de control centrală a sistemului confort V217 – Motor ștergător parbriz partea pasagerului (din mai 2005) Gol (din noiembrie 2005)
F4
5
J519 – Unitate de control a alimentării la bord
F5
20
H2 – Claxon înaltă tonalitate (până în mai 2005) H7 – Claxon joasă tonalitate (până în mai 2005)
15
J519 – Unitate de control a alimentării la bord (claxon) (din mai 2005)
F6
5
N276 – Electrovalvă aer pentru reglarea presiunii combustibilului (până în mai 2005)
15
N276 – Electrovalvă aer pentru reglarea presiunii combustibilului (din mai 2005) J17 – Pompă combustibil (din mai 2007)
20
N152 – Bobine de aprindere transformator (până în mai 2005) N… – Bobine de aprindere 1-4 cu stadiu de ieșire (până în mai 2005)
F7
5
F47 – Comutator pedala frână sistem cruise control G476 – Transmițător poziție ambreiaj Gol (din noiembrie 2005)
40
SF2 – Siguranță 2 pe suportul bloc siguranțe F (baterie spate) (din mai 2007)
F8
10
F265 – Termostat sistem răcire motor controlat mapat N205 – Electrovalvă control arbore cu came admisie 1 N80 – Electrovalvă 1 filtru cărbune activ (impulsiv) N18 – Electrovalvă recirculare gaze evacuare N316 – Electrovalvă control clapetă aer în colector admisie V157 – Motor electrovalvă colector admisie N79 – Capac motor element încălzire ventilator N156 – Electrovalvă comutare colector admisie lungime variabilă J293 – Unitate control ventilator radiator Gol (din mai 2005)
15
R190 – Receptor radio digital satelit (din mai 2007)
F9
10
J583 – Unitate control senzor NOx (până în mai 2005) J179 – Unitate control automată perioada aprindere (până în mai 2005) J17 – Releu pompă combustibil (până în mai 2005) N249 – Electrovalvă recirculare aer turbocompresor (din mai 2005) N80 – Electrovalvă activată filtru cărbune activ 1 (din mai 2005) N75 – Electrovalvă reglare presiune supraalimentare (din mai 2005)
F10
10
G130 – Senzor oxigen după catalizator (până în mai 2005) G131 – Senzor oxigen 2 după catalizator (până în mai 2005) N18 – Electrovalvă recirculare gaze evacuare (până în mai 2005) N75 – Electrovalvă reglare presiune supraalimentare (până în mai 2005) 2005) N345 – Electrovalvă comutare radiator gaze evacuare cu recirculare gaze evacuare (până în mai 2005) J299 – Releu pompă aer secundară (până în mai 2005) Gol (din mai 2005) V144 – Pompă diagnostic sistem combustibil (USA / Canada) (din noiembrie 2005) G42 – Senzor temperatură aer admisie (din mai 2007) G70 – Măsurător masă aer (din mai 2007)
F11
25
J220 – Unitate control Motronic (până în mai 2005)
30
J361 – Unitate control Simos (până în mai 2005) J248 – Unitate control sistem injecție directă combustibil (până în mai 2005)
10
Z19 – Încălzitor cu senzor oxigen (din mai 2005) Z28 – Încălzitor cu senzor oxigen 2 (din mai 2007)
F12
15
G39 – Senzor oxigen (AXW, BAG, BCA, BKG, BLP, BLX și BLY) (până în mai 2005) G108 – Senzor oxigen 2 (AXW, BLX și BLY) (până în mai 2005) G130 – Senzor oxigen după catalizator (BCA) (până în mai 2005) J583 – Unitate control senzor NOx (BAG, BKG și BLP) (până în mai 2005)
10
Z29 – Încălzitor cu senzor oxigen 1 după catalizator (din mai 2005) Z30 – Încălzitor cu senzor oxigen 2 după catalizator (din mai 2007)
F13
15
J217 – Unitate control cutie automată (până în mai 2005) J743 – Mecatronică pentru transmisie cu dublu ambreiaj
30
J743 – Unitate control mecatronică (din mai 2007)
F14
–
Gol
F15
40
B – Demaror (terminal 50) (până în mai 2005)
10
V50 – Pompă circulație lichid răcire (din mai 2005)
F 16
15
J527 – Unitate control electronică coloana volan (până în mai 2005)
5
J104 / J527 – Unitate control coloana volan (din mai 2005)
F17
10
J285 – Unitate control display în panoul bord (până în mai 2005)
5
J285 – Unitate control în panoul bord (din mai 2005)
F18
30
J608 – Unitate de control specială a vehiculului (până în mai 2005) R12 – Amplificator (din mai 2005) J608 – Unitate de control pentru vehicule speciale (din mai 2007)
F19
15
R – Radio J503 – Unitate de control cu afișaj a sistemului radio și de navigație (până în mai 2005) R19 – Radio satelitar digital (din mai 2007)
F20
10
J412 – Unitate de control a electronicii de gestionare a telefonului mobil (telefon / pregătire pentru telefon) J503 – Unitate de control cu afișaj a sistemului radionavigațional (din mai 2005)
5
J412 – Unitate de control a electronicii de gestionare a telefonului mobil (din noiembrie 2005)
F21
–
Nealocat
F22
–
Nealocat
F23
10
Nealocat (până în mai 2005) J623 – Unitate de control motor (din mai 2005) J271 – Releu de alimentare Motronic (100) (din mai 2005)
5
J623 – Unitate de control motor (din noiembrie 2005)
F24
10
J533 – Interfață diagnostică a busului de date (până în mai 2005)
5
J533 – Interfață diagnostică a busului de date (din mai 2005)
F25
40
Nealocat (până în mai 2007) J519 – Unitate de control a alimentării (A1) (din mai 2007)
F26
10
J220 – Unitate de control Motronic (până în mai 2005) Nealocat (din mai 2005)
5
J248 – Unitate de control a sistemului de injecție directă a combustibilului (până în mai 2005) J317 – Releu de alimentare terminal 30 (până în mai 2007)
40
J519 – Unitate de control a alimentării la bord (D1) (din mai 2007)
F27
10
N79 – Element încălzitor pentru ventilatorul carterului de ulei (până în mai 2005) Nealocat (din mai 2005)
F28
20
J217 – Unitate de control a transmisiei automate (până în mai 2005) F125 – Comutator multifuncțional (până în mai 2005)
25
J623 – Unitate de control motor (din mai 2005)
F29
20
N… – Bobine de aprindere 1-4 cu etapă de ieșire (până în mai 2005) N… – Injector, cilindri 1-4 (până în mai 2005)
5
J496 – Releu suplimentar al pompei lichidului de răcire (din mai 2005) J299 – Releu pompa secundară aer (din mai 2005)
F30
20
J162 – Unitate de control a încălzitorului (până în mai 2005) J485 – Releu auxiliar încălzitor (din mai 2005)
F31
25
V – Motor ștergător parbriz (până în mai 2005)
30
V – Motor ștergător parbriz (din mai 2005)
F32
10
N… – Injector (până în mai 2005) Nealocat (din mai 2005)
F33
15
G6 – Pompă de presiune a sistemului de combustibil (până în mai 2005) Nealocat (din mai 2005)
F34
–
Nealocat
F35
–
Nealocat
F36
–
Nealocat
F37
–
Nealocat
F38
10
V48 – Motor reglare unghi Far stânga (până în mai 2005) V49 – Motor reglare unghi Far dreapta (până în mai 2005) J293 – Unitate de control ventilator radiator (din mai 2005) N205 – Electrovalvă control arbore cu came evacuare 1 (din noiembrie 2005) N112 – Electrovalvă admisie aer secundar (din mai 2007) N321 – Electrovalvă clapetă evacuare 1 (din mai 2007) N320 – Electrovalvă admisie aer secundar 2 (din mai 2007) V144 – Pompă diagnostic sistem combustibil (din mai 2007) N80 – Electrovalvă filtru cărbune activ 1 (din mai 2007) N156 – Electrovalvă admisie aer secundar (din mai 2007) N318 – Electrovalvă control arbore cu came evacuare 1 (din mai 2007)
F39
5
G226 – Senzor nivel ulei și temperatură ulei (până în noiembrie 2005) F – Comutator lumină de stop (până în noiembrie 2005) F47 – Comutator pedală frână (din noiembrie 2005) G476 – Senzor poziție ambreiaj (din noiembrie 2005)
F40
20
Suport cutie de siguranțe bord (SC1-SC6, SC7-SC11, SC29-SC31)
Mă numesc Andrei Popescu și sunt fondatorul site-ului sigurante-auto.com. De mulți ani mă ocup de electronica auto, cu o pasiune specială pentru diagnosticarea și întreținerea sistemelor electrice ale vehiculelor.
Am creat acest site pentru a oferi un instrument simplu și complet tuturor celor care caută scheme clare și de încredere ale cutiilor de siguranțe pentru mașina lor.
Obiectivul meu este să te ajut să economisești timp, să eviți greșelile și să rezolvi problemele electrice rapid și eficient.
