Volkswagen Transporter T5 ESSENTIALS (2009-2014) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Transporter T5 Essentials (2009–2014), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.
VW Transporter T5 ESSENTIALS (din 09.2009-2014) – schema cutiei de siguranțe
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014.
Siguranță brichetă (priză de alimentare) în Volkswagen Transporter T5 ESSENTIALS este siguranța SF11 în cutia de siguranțe.
Poziția cutiei de siguranțe
| Cutia de siguranțe | Poziție |
| 1 – Suport siguranță D – SD | În compartiment motor partea dreaptă |
| 2 – Suport siguranță B – SB | În panoul central al bordului |
| 3 – Suport siguranță F – SF | Sub scaunul stâng |
| 4 – Suport siguranță C – SC | în panoul central al bordului |
| 5 – Suport siguranță A – SA | În compartiment motor partea stângă |

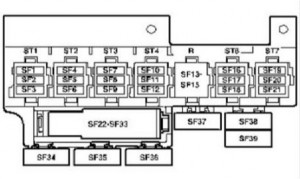

Suport siguranță F (în partea stângă în caroseria scaunului)
| Nr | Amp [A] | Descriere |
| SF1 | 15 | |
| SF2 | 3 | |
| SF3 | 15 | |
| SF4 | 15 | |
| SF5 | 5 | |
| SF6 | 25 | |
| SF7 | 30 |
Priză 12 V. |
| SF8 | 25 |
Controler încălzitor; Receptor telecomandă pentru încălzire staționară. |
| SF9 | 25 |
Releu de izolare ventilator aer proaspăt; Motor reglare ventilator spate. |
| SF10 | 3 |
Releu auxiliar încălzitor |
| 15 | ||
| SF11 | 15 | Brichetă |
| SF12 | 15 | |
| SF13 | – |
Gol |
| SF14 | – |
Gol |
| SF15 | – |
Gol |
| SF16 | – |
Gol |
| SF17 | – |
Gol |
| SF18 | – |
Gol |
| SF19 | – |
Gol |
| SF20 | – |
Gol |
| SF21 | – |
Gol |
| SF22 | 15 | Priză 12 V 2 |
| SF23 | 15 | Priză 12 V 3 |
| SF24 | 10 |
Doar modele cu încălzitor auxiliar al lichidului de răcire |
| 15 | ||
| SF25 | 10 |
Unitate de control a detectorului de remorcă -J345-30 |
| SF26 | 20 |
Unitate de control a detectorului de remorcă -J345-30 |
| SF27 | 20 |
Unitate de control a detectorului de remorcă -J345-30 |
| SF28 | 7,5 |
Unitate de control a sistemului camerei pentru marșarier -J772-30a |
| SF29 | – | Gol |
| SF30 | 5 |
Unitate de control a amplificării vocale -J656-30 |
| SF31 | – | Gol |
| SF32 | – | Gol |
| SF33 | 15 |
Comutator reglare suport lombar partea șoferului 30 |
| SF34 | 40 |
Controler ușă culisantă dreapta -J731- |
| SF35 | 80 |
Releu izolare baterie -J7-30 |
| SF36 | 40 |
Conector cu 17 pini |

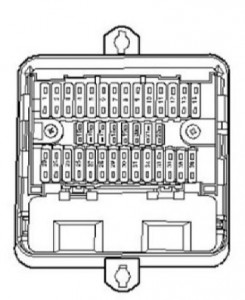

Suport siguranță D în cutia electronică din compartimentul motor
| Nr | Amp [A] | Descriere |
| 1 | 5 |
Unitate control motor ventilator radiator -J293-87 |
| 2 | 5 |
Releu auxiliar pompă lichid răcire -J496-30 |
| 3 | 5 |
Element încălzire pentru capac aerisire carter -N79-15 |
| 4 | – | Gol |
| 5 | 15 |
Unitate mecatronică pentru cutie automată cu dublu ambreiaj -30 J743-; Electrovalvă blocare levier cutie -N110-; Levier cutie. |
| 6 | 30 |
Unitate control Sistem antiblocare roți (ABS) -J104-30 |
| 7 | – | Gol |
| 8 | – | Gol |
| 9 | 5 |
Unitate control Motor -J623-30 |
| 10 | 5 |
Releu pompă aer secundar -J299- |
| 15 |
Electrovalvă reglare presiune supraalimentare -N75-; Electrovalvă sistem filtru cu cărbune activ – supapă 1 -N80-; Supapă comutare radiator gaze evacuare cu recirculare gaze evacuare -N345-; Electrovalvă reglare presiune supraalimentare 2 -N274-. |
|
| 11 | 30 |
Releu Faruri de întâlnire -J12- |
| 12 | 10 |
Supapă dozare combustibil -N290-15-; Supapă reglare presiune combustibil -N276- sau 87. |
| 13 | 10 |
Controler stânga Far -J343-15 |
| 14 | 5 |
Releu pompă combustibil -J17-15-; Releu pompă combustibil auxiliar -J832-; Comutator pedală ambreiaj -F36-. |
| 15 | 10 |
Comutator lumini mers înapoi -F4-15 |
| 16 | 5 |
Senzor masă aer -G70-15; Comutator lumini frână -F-17-. |
| 17 | 5 |
Buton TCS și ESP -E256-15-; Unitate control Sistem antiblocare roți (ABS) -J104-. |
| 18 | 5 |
Unitate de control a asistenței la direcție -J500— |
| 19 | 5 |
Comutator pedala ambreiaj -F36-15-; Măsurător masă aer -G70-1. |
| 20 | 5 |
Unitate de control motor -J623-15 |
| 21 | 5 |
Supapă recirculare gaze de eșapament -N18-87 |
| 22 | 10 |
Injector, cilindru 1 -N30-87a- Injector, cilindru 2 -N31-; Injector, cilindru 3 -N32-; Injector, cilindru 4 -N33-. |
| 23 | 10 |
Controler far dreapta -J344-15 |
| 24 | 5 |
Unitate mecatronică pentru cutie cu dublu ambreiaj -15 J743-; Manetă cutie -E313-. |
| 25 | 30 |
Unitate de control motor -J623-87-; Transformator aprindere -N152-. |
| 26 | 5 |
Bec pentru condus zi stânga -L174-87 |
| 27 | 10 |
Pompă circulație continuă lichid răcire -V51-87 |
| 28 | 15 |
Claxon tonalitate înaltă -H2-4) 30 |
| 29 | 5 |
Bec pentru condus zi dreapta -L175-87 |
| 30 | 20 |
Pompă presiune sistem alimentare -G6-30-; Releu pompă combustibil -J17-; Releu pompă combustibil auxiliară -J832-. |
| 31 | 15 |
Încălzitor sondă lambda -Z19- Încălzitor sondă lambda 1 după catalizator -Z29-2) |
| 32 | 30 |
Controler motor -J623-5A-; Pompă combustibil electrică 2 releu -J49-2. |
| 33 | 5 |
Releu auxiliar pompă lichid răcire -J496-87 |
| 34 | 5 |
Unitate de control alimentare -J519- (T73b / 59) 30 |
| 35 | – | Gol 87 |
| 36 | 30 |
Releu auxiliar pompă lichid răcire -J496-30 |
Notă:
1) doar pentru coduri motor CAAA, CAAB, CAAC, CCHA
2) doar pentru coduri motor AXA
3) doar modele cu motor diesel
4) doar pentru modele cu echipament taxi.

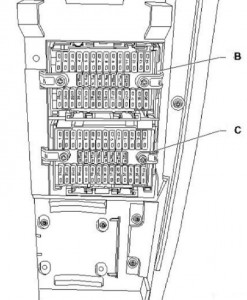

Suport siguranțe B și C – în cutia de siguranțe inferioară din centrul bordului
Suport siguranță B
| Nr | Amp [A] | Descriere |
| 1 | 30 |
Releu de tensiune de alimentare a terminalului 15 -J329-30 |
| 2 | 5 |
Transmițător unghi de direcție -G85-30 |
| 3 | 10 |
Modul control alimentare -J519-30 (T73b / 39) |
| 4 | 5 |
Conector W8 (15a), în cablaj spate 15a-; Modul control pentru schimbare bandă 2 -J770-; Modul control pentru schimbare bandă -J769-. |
| 5 | 15 |
Bec cu filament dublu al farului stâng -L1-56b- |
| 6 | 15 |
Bec cu filament dublu al farului stâng -L1-56a- |
| 7 | 15 |
Modul control alimentare -J519- (T73a / 66) 1) |
| 8 | 15 |
Controler hayon spate -J605-30-20A-; Semnal acustic -H12-30-; Modul control alimentare bord -J519- (T73/16)- Controler uși glisante stânga -J558-; Controler hayon spate -J605-; Modul control uși glisante dreapta -J731-. |
| 9 | 30 |
Modul control alimentare -J519-30 |
| 10 | 10 |
Comutator intermitent ștergător -E22-15-; Comutator ștergător spate -E34-; Regulator intermitent ștergător -E38-. |
| 11 | 5 |
Iluminare plăcuță -X-58 |
| 12 | 5 |
Comutator lumină -E1-30 30 A |
| 13 | 7,5 |
Modul control sistem airbag -J234-15 |
| 14 | 25 |
Controler electronic coloana direcție -30 J527- |
| 15 | 7,5 |
Comutator ventilator aer proaspăt -E9-75 |
| 16 | 5 |
Modul control alimentare -J519-15 (T73a/44) |
| 17 | 5 |
Lumină avertizare proiectoare ceață spate stânga -K13-RFL-; Bec lumină proiectoare ceață spate stânga -L46-. |
| 18 | 5 |
Unitate de control în panoul bordului -J285-30 |
| 19 | 5 |
Comutator de aprindere/pornire -D-86s |
| 20 | 5 |
Conexiune diagnostic -U31-30 |
| 21 | 10 |
Releu demaror -J53-50-; Unitate de control motor -J623-. |
| 22 | 7,5 |
Unitate de control în panoul bordului -J285-15-; Conexiune diagnostic -U31-(T16/1). |
| 23 | 30 |
Comutator de aprindere/pornire -D- 50 5 A-; Unitate de control alimentare bord -J519-(T73b/50)-; |
| 24 | 5 |
Transmițător unghi de direcție -G85-15 |
| 25 | 7,5 |
Comutator ventilator aer proaspăt -E9-30 |
| 26 | 30 |
Comutator lumină -E1-75x |
| 27 | 15 |
Bec cu filament dublu far dreapta -L2- 56b- B456; Conexiune (56b), în cablajul principal – fascicul cabluri. |
| 28 | 15 |
Bec cu filament dublu far dreapta -L2- 56a- B142 Conexiune pozitivă 2 (56a), în interior – fascicul cabluri; Unitate de control în panoul bordului -J285- (T32/14)-; |
| 29 | 10 |
Releu invertor semnal dublu -J741-30a |
| 30 | 10 |
Element încălzire ștergător stânga -Z20-75-; Element încălzire ștergător dreapta -Z21-; Motor ștergător lunetă -V12-; Motor ștergător ușă spate dreapta -V93-; Motor ștergător ușă spate stânga -V92-. |
| 31 | 30 |
Unitate de control alimentare -J519-30 (T73 /73) |
| 32 | 30 |
Unitate de control alimentare -J519-30 (T73a/68) |
| 33 | 30 |
Radio -R-30-; Unitate de control cu display pentru sistem radio și navigație -J503-. |
| 34 | 25 |
Releu descărcare contact X -J59-15-; Siguranță 14 pe suport cutie de siguranțe D -SD14-; Siguranță 20 pe suport cutie de siguranțe D -SD20-. |
| 35 | 5 |
B340 Conexiune 1 (58d), în cablajul principal 58d – B341; Conexiune 2 (58d), în cablajul principal B342; Conexiune 3 (58d), în cablajul principal. |
| 36 | 25 |
Unitate de control alimentare -J519-30 (T73b/13) |
Notă:
1) doar pentru modelele cu consolă pe tavan
Suport siguranță C
| Nr | Amp [A] | Descriere |
| 1 | 15 | Unitate de control a senzorului de remorcă -J345-15a-;
Conector cu 10 pini-T10bh/1-75a. |
| 2 | 5 | Modul de transmisie și recepție al monitorului interior 2 -30-G305-;
Unitate de control a sistemului antifurt și înclinare -J529-. |
| 3 | 101 | Comutatorul luminilor de avarie -E10- 30 15A-;
Bec de avertizare al luminilor de avarie -K100-. |
| 4 | 10 | Unitate de control a bloc siguranțe diferențial -J187-15a-;
Comutator blocare diferențial spate -E121-; Centrală de control tracțiune integrală -J492-. |
| 5 | 5 | Conector SC5-10A-6-pini -T6bn / 5-75x |
| 6 | 5 | Transmițător nivel și temperatură ulei -G266-15 |
| 7 | 30 | Comutator rotativ lumină -E162- 30 10 A |
| 8 | 5 | Unitate de control asistență parcare -J446-30 |
| 9 | 5 | Controler electronic al coloanei de direcție -30 J527-;
Regulator viteză adaptiv -J428-. |
| 10 | 10 | Motor control unghi far stânga -V48- 15 5 A-;
Motor control unghi far dreapta -V49-; Comutatoare și regulator iluminare instrumente -E20. |
| 11 | 15 | Controler uși glisante stânga -J558-58 |
| 12 | 5 | Bec pentru condus zi stânga -L174-30 30 |
| 13 | 5 | Releu izolare magistrală CAN sistem tracțiune -J788-15 |
| 14 | 5 | Bec pentru condus zi dreapta -L175–30A |
| 15 | 5 | Electronică gestionare telefon mobil 15-unitate control -J412- |
| 16 | 7,5 | Tuner sistem navigație pentru televizor -J415-30-;
Interfață pentru dispozitiv multimedia extern -R215-. |
| 17 | 7,5 | Unitate de control alimentare -J519-
(T73 / 66) 30 1) -1) 30G 2) Iluminare interior și iluminare compartiment 2) |
| 18 | 5 | Unitate de control a sistemului de climatizare -J301-30-;
Comutator ventilator aer proaspăt spate -E179-; Unitate de control și afișaj panou spate -Climatronic -E265-; Transmițător reglare ventilator spate -G463-. |
| 19 | 5 | Oglindă retrovizoare interioară automată antiorbire -Y7- 86s |
| 20 | 10 | Unitate de control a alimentării -J519-30 (T73a / 64) |
| 21 | 5 | Senzor ploaie -G213-RPL |
| 22 | 5 | Comutator presiune sistem climatizare -15-F129-;
Senzor calitate aer -G238-. |
| 23 | 10 | Releu căldură reziduală -J708-30a-;
Receptor telecomandă pentru lichid răcire auxiliar -încălzitor -R149-; Unitate de gestionare și afișaj încălzitor auxiliar -E407-; Unitate de gestionare și afișaj echipament camping -E153-. |
| 24 | 7,5 | Lampă centrală stânga pentru citit -W39-30G-
Lampă centrală dreapta pentru citit -W40-; Lampă spate stânga pentru citit -W11-; Lampă spate dreapta pentru citit -W12-; Iluminare interioară stânga -W16-; Iluminare interioară dreapta -W17-; Iluminare interioară spate stânga -W47-; Iluminare interioară spate dreapta -W48-. |
| 25 | 25 | Controler încălzire scaun cu regulator -J396- |
| 26 | 10 | Tahograf -G24-30 |
| 27 | 30 | D51 Conexiune pozitivă 1 (15), în cablaj compartiment motor 15 -;
Siguranță 13 pe suport siguranțe D -SD13-; Siguranță 23 pe suport siguranțe D -SD23-. |
| 28 | 5 |
Comutator reglare oglindă -E43-15-; Buton încălzire oglindă exterioară -E231-. |
| 29 | 25 |
Unitate de control încălzitor -J162-30 |
| 30 | 5 |
Unitate de gestionare și afișaj pentru echipament camping 75 -E153-; Releu încălzitor auxiliar lichid răcire -J493-. |
| 31 | 25 |
Unitate de control trapă glisantă -30 5 AJ245- |
| 32 | 20 |
Releu sistem spălare faruri -J39-15 |
| 33 | 5 |
Tahograf -G24-15 |
| 34 | 5 | Gol |
| 35 | 20 |
Unitate de control a alimentării -J519-30 (T73b / 11) |
| 36 | 5 |
Conector cu 10 pini -T10bh / 9-30 |
Notă:
1) doar pentru modelele fără consolă pe trapă
2) doar pentru modelele cu consolă pe trapă.

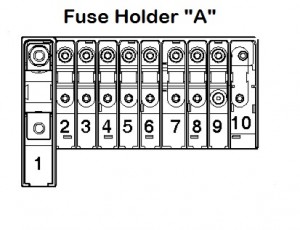

Suport siguranță A – în compartiment motor
| Nr | Amp[A] | Descriere |
| 1 | 175 |
Alternator -C-30225 A- |
| 2 | 125 |
Releu de descărcare a contactului X -J59-30- B298; Conexiune pozitivă 2 (30), în cablajul principal -B301; Conexiune pozitivă 5 (30), în cablajul principal B302; Conexiune pozitivă 6 (30), în cablajul principal B303; Conexiune pozitivă 7 (30), în cablajul principal B304; Conexiune pozitivă 8 (30), în cablajul principal B305; Conexiune pozitivă 9 (30), în cablajul principal Siguranță 9 pe suportul siguranță B -SB9-; Siguranță 14 pe suportul siguranță B – SB14-. |
| 3 | 50 |
Releu de izolare a bateriei -J7-30100A-; Al doilea releu al circuitului de încărcare a bateriei -J713- B310; Conexiune pozitivă 14 (30), în cablajul principal B311; Conexiune pozitivă 15 (30), în cablajul principal. |
| 4 | 70 |
D50 Conexiune pozitivă (30) în cablajul compartiment motor 30 |
| 5 | 50 |
Siguranță centrală Sistem antiblocare roți (ABS) 1 -S123- 30-. Siguranță 6 pe suportul siguranță D -SD6-. |
| 6 | 60 |
Unitate de control automată a perioadei de aprindere -30 50 A-J179-; Releu al pompei electrovalvă aer secundară -J299-. |
| 7 | 100 |
Unitate de control a ventilatorului radiator -J293-30 |
| 8 | 40 |
Controler ventilator radiator -J293-30 8- Siguranță -40 A – B169 Conexiune pozitivă 1 (30), în 30 50 A cablaj intern 100 A- B170 Conexiune pozitivă 2 (30), în cablajul intern; Siguranță 9 pe suportul siguranță F -SF9-; Siguranță 14 pe suportul siguranță F -SF14-; Siguranță 22 pe suportul siguranță F -SF22-; Siguranță 23 pe suportul siguranță F -SF23-; Siguranță 24 pe suportul siguranță F -SF24-. |
| 9 | 100 |
B272 Conexiune pozitivă (30), în cablajul principal 30 -; B299 Conexiune pozitivă 3 (30), în cablajul principal. |
