Volkswagen Polo 6R (2009-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Polo 6R (2009–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și schema fiecărei siguranțe.
Volkswagen Polo 6R – schema siguranță
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Volkswagen Polo este siguranța #42 în bloc siguranțe al bordului.
Panou instrumente
Bloc siguranțe se află în spatele capacului sub volan.
Unitate de control a alimentării la bord
Panoul de siguranțe/relee se află în partea stângă sub bord.
Bloc siguranțe principal
Se află în compartiment motor pe baterie.
Panou instrumente

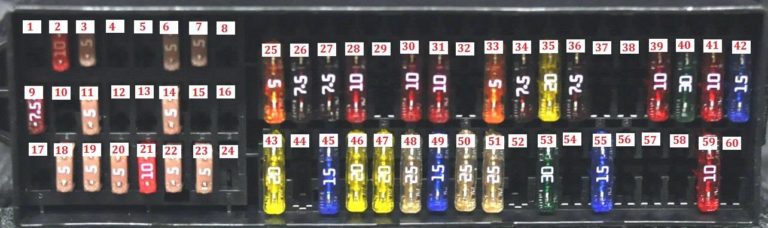

Alocarea siguranțelor în bord
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| F1 | 5A | Unitate de control în bord;
Unitate de control ABS; Unitate de control a electronicii pentru telefonul mobil. |
| F2 | 10 A | Comutator combinat în coloana volanului;
Unitate de control a alimentării la bord; Motor ștergător spate; Pompă spălător parbriz față și spate. |
| F3 | 5A | Releu pompă combustibil;
Unitate de control motor; Releu alimentare combustibil; Unitate de control pompă combustibil; Unitate de control sunet material. |
| F4 | 2A | (2A) Comutator combinat |
| F5 | – | – |
| F6 | 5A | Modul control echipament |
| F7 | 5A | Regulator unghi faruri;
Iluminare plăcuță față stânga; Iluminare plăcuță față dreapta; Controler alimentare la bord. |
| F8 | 10 A | Sistem gestionare motor |
| F9 | 5A/7,5A | Buton TCS și ESP;
Buton monitor presiune pneuri; Senzor unghi direcție; Unitate de control ABS; Buton sistem start/stop; Interfață diagnostică bus date. |
| F10 | 5A | Comutator sistem control viteză;
Comutator combinație coloana volanului; Comutator lumină stop; Comutator pedală ambreiaj; Unitate de control alimentare la bord. |
| F11 | 5A/10A | Regulator unghi faruri;
Motor control unghi far stânga; Motor control unghi far dreapta; Comutator cruise control; Controler alimentare la bord; Controler lumini semnalizare și faruri. |
| F12 | 5A | Comutator reglare oglinzi exterioare |
| F13 | 5A | Modul control transmisie (TCM) |
| F14 | 5A | Modul control sistem reținere suplimentară (SRS) |
| F15 | 5A | Curgeri apă încălzite parbriz |
| F 16 | 5A | Modul control asistență parcare |
| F17 | – | – |
| F18 | 5A | Comutator contact comutator lumină spate ceață;
Unitate de control în bord; Bec lumină spate stânga ceață; Unitate de control alimentare la bord. |
| F19 | 5A | Modul control multifuncțional |
| F20 | 5A | Senzor unghi direcție;
Unitate de control în bord; Releu alimentare combustibil; Releu alimentare tensiune terminal 30; Releu putere termică joasă; Releu putere termică înaltă. |
| F21 | 10 A | Modul control multifuncțional |
| F22 | 5A | Conexiune diagnostică;
Unitate de control Climatronic; Unitate de control climatizare; Telefon mobil; Control electronic funcțional; Cheie electromagnetică; Aprindere. |
| F23 | 5A | Manetă cutie de viteze;
Senzor ploaie; Controler alimentare la bord; Controler motor; Interfață diagnostică bus date. |
| F24 | 5A | Controler alimentare la bord;
Oglindă exterioară încălzită partea șoferului; Oglindă exterioară încălzită partea pasagerului. |
| F25 | 5A | Senzor presiune înaltă;
Controler încălzitor; Controler ventilator radiator; Controler sistem climatizare; Controler senzor remorcă; Conexiune diagnostică; Senzor umiditate; Controler ventilator radiator; Stabilizator tensiune; Stabilizator tensiune 2. |
| F26 | 7,5A | Măsurător masă aer;
Senzor nivel și temperatură ulei; Controler asistență direcție; Încălzitor supapă ventil basament; Releu demaror 1; Releu demaror 2. |
| F27 | 7,5A | Lumini marșarier |
| F28 | 10 A | Sistem gestionare motor |
| F29 | 10 A | Sistem gestionare motor |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F30 | 10 A | Sistem de gestionare a motorului |
| F31 | 5A/10A | Sistem de gestionare a motorului |
| F32 | 10A/15A/20A/30A | Sistem de gestionare a motorului |
| F33 | 5A | Senzor de poziție al ambreiajului;
Comutator lumină de stop. |
| F34 | 15A | Controler în bord;
Bec stânga faruri; Bec dreapta faruri; Controler alimentare la bord; Controler faruri cu descărcare stânga; Controler faruri cu descărcare dreapta. |
| F35 | 15A/20A | Sistem de gestionare a motorului |
| F36 | 7,5A | Bec far dreapta |
| F37 | 25A | Modul control încălzire scaun |
| F38 | 30A | Modul control transmisie (TCM) |
| F39 | 10A/15A | Bec far dreapta faruri de întâlnire |
| F40 | 30A | Modul control ventilator climatizare/încălzitor |
| F41 | 10 A | Motor ștergător spate |
| F42 | 15A | Priză brichetă 12 V |
| F43 | 15A | Modul control multifuncțional |
| F44 | 5A | Sistem de alertă |
| F45 | 15A | Sistem audio |
| F46 | 20A | Spălător faruri |
| F47 | 20A | Unitate control alimentare la bord;
Motor ștergător parbriz față. |
| F48 | 25A | Modul control multifuncțional |
| F49 | 15A/30A | Releu pompă combustibil;
Releu alimentare combustibil. |
| F50 | 25A | Modul control funcție uși, partea șoferului |
| F51 | 25A | Modul control funcție uși partea pasagerului |
| F52 | 30A | Controler ușă spate stânga;
Controler ușă spate dreapta. |
| F53 | 30A | Modul control multifuncțional |
| F54 | 15A | Faruri față proiectoare de ceață |
| F55 | 15A/20A | Sistem de gestionare a motorului |
| F56 | 15A | Lumini de zi |
| F57 | 15A | Modul control multifuncțional |
| F58 | 20A | Pompă gol frână electrică |
| F59 | 10A/15A | Bec far stânga faruri de întâlnire |
| F60 | 15A | Sistem audio |

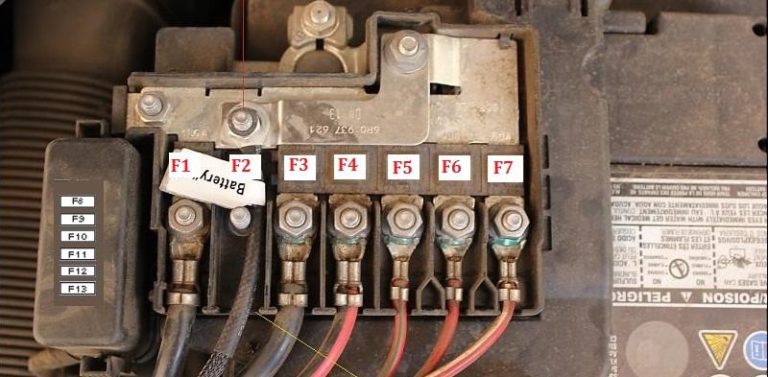

Cutia de siguranțe principală
Alocarea siguranțelor în cutia de siguranțe principală
| Nr | Ampere [A] | Descriere |
|---|---|---|
| F1 | 150A/175A | Alternator |
| F2 | 30A | Modul control combustibil pe gaz |
| F3 | 110A | |
| F4 | 50A | Modul control asistență la direcție |
| F5 | 40A | Modul control Sistem antiblocare roți (ABS) |
| F6 | 40A | Modul control motor ventilator răcire |
| F7 | 50A | Bujii |
| F8 | 25A | Modul control Sistem antiblocare roți (ABS) |
| F9 | 30A | Modul control motor ventilator răcire |
| F10 | 5A | Modul control motor ventilator răcire |
| F11 | 10 A | Modul control Sistem antiblocare roți (ABS) |
| F12 | 5A | Modul control multifuncțional |
| F13 | 30A | Modul control transmisie (TCM) |

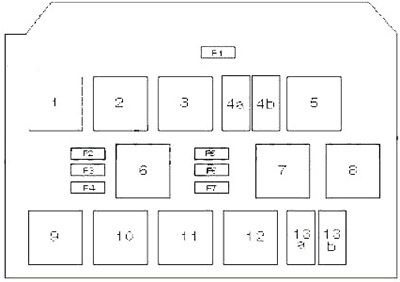

Unitate de control a alimentării la bord
Unitate de control a alimentării la bord
| Nr | Ampere [A] | Descriere |
|---|---|---|
| Nr | Ampere [A] | Descriere |
| 1 | ||
| 2 | ||
| 3 | Releu circuite principale de aprindere | |
| 4a | Releu faruri de întâlnire | |
| 4b | Releu demaror sistem alimentare | |
| 5 | Releu protecție Sistem antiblocare roți (ABS) | |
| 6 | Benzoina:
Releu pompă combustibil (FP) |
|
| 7 | Releu blocare demaror | |
| 8 | Releu circuite auxiliare de aprindere | |
| 9 | Releu pompă spălător faruri |
| Nr | Ampere [A] | Descriere |
|---|---|---|
| 10 | Releu al circuitelor auxiliare de aprindere (08.09) | |
| 11 | ||
| 12 | ||
| 13a | Releu motor demaror | |
| 13b | Releu auxiliar încălzitor | |
| F1 | 30A | Modul control trapă |
| F2 | 40A | Încălzitor lichid răcire motor |
| F3 | 40A | Încălzitor lichid răcire motor |
| F4 | 40A | Încălzitor lichid răcire motor |
| F5 | 20A | Modul control remorcă |
| F6 | 20A | Modul control remorcă |
| F7 | 15A | Modul control remorcă |
