Volkswagen ID.3 (2019-2021) – cutia de siguranțe

iunie 9, 2025 Andrei Popescu

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen ID.3 (2019–2021), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Cuprins

Volkswagen ID.3 – schema siguranței

Anul producției: 2017, 2018, 2019, 2020, 2021.

VW ID.3 – Siguranțe

Componentă

Suport siguranță A -SA-

Suport siguranță B -SB-

Suport siguranță C -SC-

Portsiguranțe 1 -ST1-

1.1 Portafusibile A -SA-, Volkswagen ID.3 din noiembrie 2019

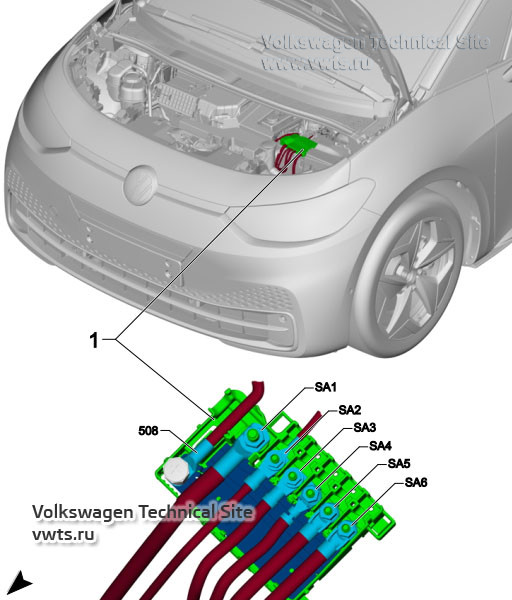

1.1.1 Poziția de montare a portafusibile A -SA-, din noiembrie 2019

1 – Portafusibile A
-SA Siguranță cu bare Multifuse

1.1.2 Alocarea siguranțelor pentru portafusibile A -SA-, Volkswagen ID.3 din noiembrie 2019.

Orificiu	Designația schemei de flux de curent	Valoare nominală	Funcție/componentă	Terminal
508	508 Conexiune filetată (30), pe cutia E-box	–	Baterie -A-	30
SA1	Siguranță 1 pe suportul siguranță A -SA1-	350	Convertor de tensiune -A19-	30
SA2	Siguranță 2 pe suportul siguranță A -SA2-	80	Unitate de control a monitorului bateriei -J367- Unitate de control asistență la direcție -J500-	30
SA3	Siguranță 3 pe suportul siguranță A -SA3-	100	Suport siguranță C -SC-	30
SA4	Siguranță 4 pe suportul siguranță A -SA4-	100	Suport siguranță C -SC-	30
SA5	nealocat	–	–
SA6	Siguranță 6 pe suportul siguranță A -SA6-	125	Suport siguranță B -SB-	30

1.2 Portafuzibil B -SB-, din noiembrie 2019.
1.2.1 Poziția de montare a portafuzibilului B -SB-, din noiembrie 2019.

1 – Portafuzibil B -SB

1.2.2 Alocarea siguranțelor pentru portafuzibilul B -SB-, Volkswagen ID.3 din noiembrie 2019

Orificiu	Designația schemei de flux de curent	Valoare nominală	Funcție/componentă	Terminal
SB1	nealocat	–	–
SB2	Siguranță 2 pe suportul cutiei de siguranțe B -SB2-	7,5 A	Unitate control Sistem antiblocare roți (ABS) -J104-	30
SB3	Siguranță 3 pe suportul cutiei de siguranțe B -SB3-	10 A	Convertor de tensiune -A19- Electronică de alimentare și control pentru tracțiune electrică -JX1-	30
SB4	Siguranță 4 pe suportul cutiei de siguranțe B -SB4-	30 ani	Far față stânga -MX1-	30
SB5	Siguranță 5 pe suportul cutiei de siguranțe B -SB5-	30 ani	Far față dreapta -MX2-	30
SB6	Siguranță 6 pe suportul cutiei de siguranțe B -SB6-	7,5 A	Unitate control pilot automat adaptiv -J428-	30
SB7	Siguranță 7 pe suportul cutiei de siguranțe B -SB7-	30 ani	Motor ștergător față partea pasagerului -V217-	30
SB8	nealocat	–	–
SB9	Siguranță 9 pe suportul cutiei de siguranțe B -SB9-	15 ani	Releu claxon -J413-	30
SB10	Siguranță 10 pe suportul cutiei de siguranțe B -SB10-	30 ani	Motor ștergător partea șoferului -V216-	30
SB11	Siguranță 11 pe suportul cutiei de siguranțe B -SB11-	7,5 A	Releu sistem climatizare -J32-	30
SB12	Siguranță 12 pe suportul cutiei de siguranțe B -SB12-	7,5 A	Modul generator sunet motor 1 -RX21-	30
SB13	Siguranță 13 pe suportul cutiei de siguranțe B -SB13-	25 ani	Unitate control Sistem antiblocare roți (ABS) -J104-	30
SB14	nealocat	–	–
SB15	Siguranță 15 pe suportul cutiei de siguranțe B -SB15-	40 ani	Unitate control Sistem antiblocare roți (ABS) -J104-	30

SB16	Siguranță 16 pe suportul siguranță B -SB16-	50 A	Ventilator radiator -VX57-	30
SB17	nealocat	–	–
SB18	nealocat	–	–
SB19	nealocat	–	–
SB20	nealocat	–	–
SB21	nealocat	–	–
SB22	nealocat	–	–
SB23	Siguranță 23 pe suportul siguranță B -SB23-	10 A	Unitate control motor / motor -J623-	87A
SB24	Siguranță 24 pe suportul siguranță B -SB24-	5 ani	Ventilator radiator -VX57-	87A
SB25	Siguranță 25 pe suportul siguranță B -SB25-	10 A	Pompă lichid răcire pentru bateria înaltă tensiune -V590- Încălzitor PTC 3 -Z132-	87A
SB26	Siguranță 26 pe suportul siguranță B -SB26-	10 A	Pompă lichid răcire pentru circuit temperatură joasă -V468- Motor control oblon radiator -V711-	87A
SB27	nealocat	–	–
SB28	nealocat	–	–
SB29	nealocat	–	–
SB30	nealocat	–	–
SB31	nealocat	–	–
SB32	Siguranță 32 pe suportul siguranță B -SB32-	50 A	Servofrână -NX6-	30

1.3 Suport siguranță C -SC-, VW ID.3 din noiembrie 2019.

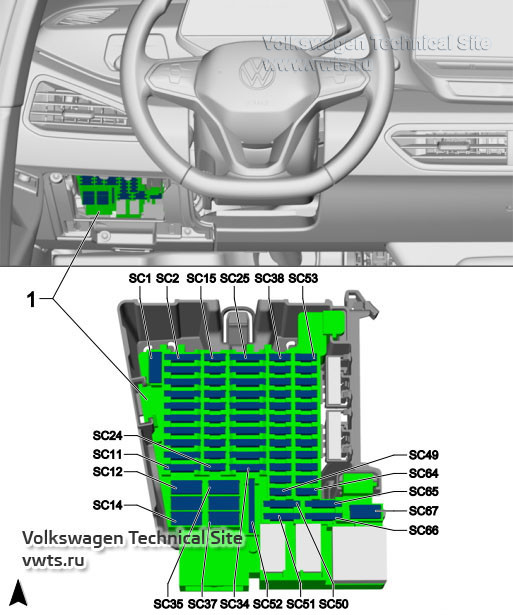

1.3.1 Poziția de montare a suportului siguranță C -SC-, modele Volkswagen ID.3 cu volan pe partea șoferului, din noiembrie 2019.

1 – Suport siguranță C -SC

Culorile siguranțelor pentru siguranță J-Case:
♦ 50 A – roșu
♦ 40 A – verde
♦ 30 A – roz
Culorile siguranțelor pentru siguranță plată ATO:
♦ 40 A – portocaliu
♦ 30 A – verde deschis
♦ 25 A – natural (alb)
♦ 20 A – galben
♦ 15 A – albastru deschis
♦ 10 A – roșu
♦ 7,5 A – maro
♦ 5 A – maro deschis
♦ 1 A – negru
Culorile siguranțelor, pentru mini siguranțe:
♦ 20 A – galben
♦ 15 A – albastru deschis
♦ 10 A – roșu
♦ 7,5 A – maro
♦ 5 A – maro deschis
♦ 1 A – negru

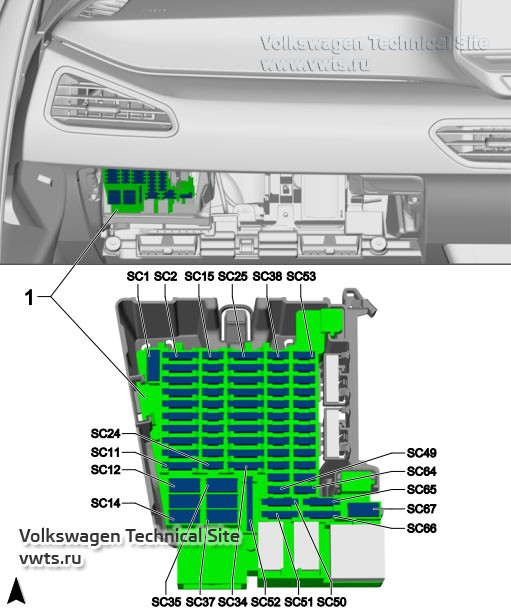

1.3.2 Poziția de montare a suportului siguranță C -SC-, modele cu volan pe partea pasagerului, Volkswagen ID.3 din noiembrie 2019

1 – Suport siguranță C -SC

1.3.3 Alocarea siguranțelor pentru suportul siguranță C -SC-, Volkswagen ID.3 din noiembrie 2019

Foraj	Designația schemei de flux de curent	Valoare nominală	Funcție/componentă	Terminal
SC1	nealocat	–	–
SC2	Siguranță 2 pe suportul cutiei de siguranțe C -SC2-	15 ani	Unitate control sistem airbag -J234-	30
SC3	Siguranță 3 pe suportul cutiei de siguranțe C -SC3-	25 ani	Unitate control detector remorcă -J345-	30
SC4	Siguranță 4 pe suportul cutiei de siguranțe C -SC4-	7,5 A	Cameră față pentru sistemele de asistență șofer -R242-	30
SC5	Siguranță 5 pe suportul cutiei de siguranțe C -SC5-	20 ani	Unitate control alimentare bord -J519-	30
SC6	Siguranță 6 pe suportul cutiei de siguranțe C -SC6-	30 ani	Unitate control alimentare bord -J519-	30
SC7	Siguranță 7 pe suportul cutiei de siguranțe C -SC7-	30 ani	Unitate control sistem încălzire și climatizare -J979-	30
SC8	Siguranță 8 pe suportul cutiei de siguranțe C -SC8-	15 ani	Controler jaluzea glisantă -J245-	30
SC9	Siguranță 9 pe suportul cutiei de siguranțe C -SC9-	30 ani	Unitate control ușă șofer -J386- 1) Unitate control ușă față partea pasagerului -J387- 2) Motor regulator geam spate partea șoferului -V471- 1) Motor regulator geam spate partea pasagerului -V472- 2)	30

SC10	Siguranță 10 pe suportul cutiei de siguranțe C -SC10-	10 A	Grup lumini spate stânga -MX3-	30
SC11	Siguranță 11 pe suportul cutiei de siguranțe C -SC11-	15 ani	Unitate control detector remorcă -J345-	30
SC12	nealocat	–	–
SC13	Siguranță 13 pe suportul cutiei de siguranțe C -SC13-	40 ani	Unitate control alimentare bord -J519-	30
SC14	Siguranță 14 pe suportul cutiei de siguranțe C -SC14-	30 ani	Unitate control pachet audio digital -J525-	30
SC15	nealocat	–	–
SC16	nealocat	–	–
SC17	Siguranță 17 pe suportul cutiei de siguranțe C -SC17-	5 ani	Unitate control sistem asistență parcare -J446- Unitate control asistent schimbare bandă -J769- Unitate control asistent schimbare bandă 2 -J770- Oglindă exterioară partea șoferului -VX4- ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară dreapta -K311- 2) ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară stânga -K312- 1) Oglindă exterioară partea pasagerului -VX5- ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară dreapta -K311- 1) ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară stânga -K312- 2)	30
SC18	Siguranță 18 pe suportul cutiei de siguranțe C -SC18-	5 ani	Unitate control cititor card cip -J676- Unitate control încuietoare electronică coloana volan -J764- Interfață sistem acces și pornire -J965- Unitate control 2 protecție anti-efracție -J1192- Unitate control 3 protecție anti-efracție -J1193- Unitate control 4 protecție anti-efracție -J1194- Unitate control 5 protecție anti-efracție -J1195-	30
SC19	Siguranță 19 pe suportul cutiei de siguranțe C -SC19-	5 ani	Unitate control modul comunicare alarme și unitate comunicare -J949- Unitate control cu display sistem informații șofer -J1254-	30
SC20	Siguranță 20 pe suportul cutiei de siguranțe C -SC20-	10 A	Suport telefon -R126- Unitate control stabilizare transmisie și recepție -R308- Conector USB 1 -U41-	30
SC21	Siguranță 21 pe suportul cutiei de siguranțe C -SC21-	7,5 A	Suport capac spate -EX37- Unitate control cameră superioară -J928-	30
SC22	Siguranță 22 pe suportul cutiei de siguranțe C -SC22-	10 A	Unitate control motor / motor -J623-	30
SC23	Siguranță 23 pe suportul cutiei de siguranțe C -SC23-	5 ani	Unitate control acces Internet -J666-	30
SC24	Siguranță 24 pe suportul cutiei de siguranțe C -SC24-	10 A	Set lumini spate dreapta -MX4-	30
SC25	Siguranță 25 pe suportul cutiei de siguranțe C -SC25-	25 ani	Centură siguranță față stânga -NX10-	30
SC26	Siguranță 26 pe suportul cutiei de siguranțe C -SC26-	30 ani	Unitate control ușă șofer -J386- 2) Unitate control ușă față partea pasagerului -J387- 1) Motor regulator geam spate partea șoferului -V471- 2) Motor regulator geam spate partea pasagerului -V472- 1)	30
SC27	Siguranță 27 pe suportul cutiei de siguranțe C -SC27-	25 ani	Centură siguranță față dreapta -NX11-	30
SC28	Siguranță 28 pe suportul cutiei de siguranțe C -SC28-	10 A	Convertor tensiune -A19- Unitate control reglare baterie -J840- Conector serviciu sistem înaltă tensiune -TW	30
SC29	Siguranță 29 pe suportul cutiei de siguranțe C -SC29-	15 ani	Unitate control detector remorcă -J345-	30
SC30	Siguranță 30 pe suportul cutiei de siguranțe C -SC30-	20 ani	Unitate control 1 pentru electronica informativă -J794-	30
SC31	Siguranță 31 pe suportul cutiei de siguranțe C -SC31-	25 ani	Unitate control detector remorcă -J345-	30
SC32	Siguranță 32 pe suportul cutiei de siguranțe C -SC32-	25 ani	Unitate control alimentare bord -J519-	30

Leggere Volkswagen Tiguan (2006-2017) – cutia de siguranțe

SC33	neatribuit	–	–
SC34	Siguranță 34 pe suportul siguranță C -SC34-	15 ani	Unitate control sistem încălzire și climatizare -J979-	30
SC35	neatribuit	–	–
SC36	Siguranță 36 pe suportul siguranță C -SC36-	40 ani	Unitate control ventilator aer proaspăt -J126-	30
SC37	neatribuit	–	–
SC38	Siguranță 38 pe suportul siguranță C -SC38-	7,5 A	Unitate control scaun față stânga masaj -J803- Unitate control scaun față dreapta masaj -J804-	30
SC39	Siguranță 39 pe suportul siguranță C -SC39-	15 ani	Controler electronică coloana volan -J527-	30
SC40	Siguranță 40 pe suportul siguranță C -SC40-	10 A	Claxon -H12-	30
SC41	Siguranță 41 pe suportul siguranță C -SC41-	5 ani	Interfață diagnostic bus date -J533-	30
SC42	neatribuit	–	–
SC43	Siguranță 43 pe suportul siguranță C -SC43-	7,5 A	Senzor concentrație dioxid carbon interior -G929- Senzor temperatură interior vehicul -G1090- Releu lunetă încălzită -J9-	30
SC44	Siguranță 44 pe suportul siguranță C -SC44-	7,5 A	Modul central întrerupător bord -EX22- Unitate control regulator geam -EX31- Unitate control iluminare -EX59- Senzor ploaie și lumină -G397- Senzor alarmă antifurt -G578- Bandă luminoasă dinamică 1 pentru informații bord -L385- Lumină interior față -WX1- Conexiune diagnostic -U31-	30
SC45	Siguranță 45 pe suportul siguranță C -SC45-	5 ani	Controler electronică coloana volan -J527-	30
SC46	Siguranță 46 pe suportul siguranță C -SC46-	10 A	Afișaj display informativ față și unitate control unitate operativă -J685- Unitate control display head-up -J898-	30
SC47	neatribuit	–
SC48	Siguranță 48 pe suportul siguranță C -SC48-	10 A	Conector încărcare USB 1 -U37-	15
SC49	neatribuit	–	–
SC50	neatribuit	–	–
SC51	neatribuit	–	–
SC52	Siguranță 52 pe suportul siguranță C -SC52-	20 ani	Conector 12 V 3 -U19-	15
SC53	neatribuit	–	–
SC54	neatribuit	–	–
SC55	neatribuit	–	–
SC56	neatribuit	–	–
SC57	neatribuit	–	–
SC58	Siguranță 58 pe suportul siguranță C -SC58-	7,5 A	Unitate control cititor card chip -J676-	15
SC59	Siguranță 59 pe suportul siguranță C -SC59-	7,5 A	Releu prize alimentare -J807- Oglindă retrovizoare interioară automată antiorbire -Y7-	15
SC60	Siguranță 60 pe suportul siguranță C -SC60-	7,5 A	Conexiune diagnostic -U31-	15
SC61	Siguranță 61 pe suportul siguranță C -SC61-	5 ani	Electronică alimentare și control tracțiune electrică -JX1-	15
SC62	neatribuit	–	–
SC63	neatribuit	–	–
SC64	neatribuit	–	–
SC65	neatribuit	–	–
SC66	Siguranță 66 pe suportul siguranță C -SC66-	15 ani	Motor ștergător spate -V12-	15
SC67	Siguranță 67 pe suportul siguranță C -SC67-	30 ani	Geam spate încălzit -Z1-	30

Leggere Volkswagen Touareg II (2010-2017) – baterie

1) Modele cu volan pe partea stângă
2) Modele cu volan pe partea dreaptă

1.4 Suport cutia de siguranțe C -SC-, VW ID.3 din iulie 2020.
1.4.1 Poziția de montare a suportului cutia de siguranțe C -SC- modele cu volan pe partea șoferului, Volkswagen ID.3 din iulie 2020.

1.4.2 Poziția de montare a suportului cutia de siguranțe C -SC- modele cu volan pe partea pasagerului, VW ID.3 din iulie 2020.

1.4.3 Alocarea siguranțelor pentru portcutia de siguranțe C -SC-, Volkswagen ID.3 din iulie 2020.

Orificiu	Designația schemei fluxului de curent	Valoare nominală	Funcție/componentă	Terminal
SC1	nealocat	–	–
SC2	Siguranță 2 pe suportul cutiei de siguranțe C -SC2-	15 A	Unitate control sistem airbag -J234-	30
SC3	Siguranță 3 pe suportul cutiei de siguranțe C -SC3-	25 A	Unitate control detector remorcă -J345-	30
SC4	Siguranță 4 pe suportul cutiei de siguranțe C -SC4-	7,5 A	Cameră față pentru sistemele de asistență șofer -R242-	30
SC5	Siguranță 5 pe suportul cutiei de siguranțe C -SC5-	20 A	Unitate control alimentare bord -J519-	30
SC6	Siguranță 6 pe suportul cutiei de siguranțe C -SC6-	30 A	Unitate control alimentare bord -J519-	30
SC7	Siguranță 7 pe suportul cutiei de siguranțe C -SC7-	30 A	Unitate control sistem încălzire și climatizare -J979-	30
SC8	Siguranță 8 pe suportul cutiei de siguranțe C -SC8-	15 A	Controler jaluzea glisantă -J245-	30
SC9	Siguranță 9 pe suportul cutiei de siguranțe C -SC9-	30 A	Unitate control ușă șofer -J386- 1) Unitate control ușă față partea pasagerului -J387- 2) Motor regulator geam spate partea șoferului -V471- 1) Motor regulator geam spate partea pasagerului -V472- 2)	30
SC10	Siguranță 10 pe suportul cutiei de siguranțe C -SC10-	10 A	Ansamblu lumină spate stânga -MX3-	30
SC11	Siguranță 11 pe suportul cutiei de siguranțe C -SC11-	15 A	Unitate control detector remorcă -J345-	30
SC12	nealocat	–	–
SC13	Siguranță 13 pe suportul cutiei de siguranțe C -SC13-	40 A	Unitate control alimentare bord -J519-	30
SC14	Siguranță 14 pe suportul cutiei de siguranțe C -SC14-	30 A	Unitate control pachet audio digital -J525-	30
SC15	nealocat	–	–
SC16	nealocat	–	–
SC17	Siguranță 17 pe suportul cutiei de siguranțe C -SC17-	5 A	Unitate control sistem asistență parcare -J446- Unitate control asistent schimbare bandă -J769- Unitate control asistent schimbare bandă 2 -J770- Oglindă exterioară partea șoferului -VX4- ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară dreapta -K311- 2) ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară stânga -K312- 1) Oglindă exterioară partea pasagerului -VX5- ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară dreapta -K311- 1) ♦ Lumină avertizare asistent schimbare bandă în oglinda exterioară stânga -K312- 2)	30
SC18	Siguranță 18 pe suportul cutiei de siguranțe C -SC18-	5 A	Unitate control cititor card chip -J676- Unitate control încuietoare electronică coloana volan -J764- Interfață sistem acces și pornire -J965- Unitate control 2 protecție antifurt -J1192- Unitate control 3 protecție antifurt -J1193- Unitate control 4 protecție antifurt -J1194- Unitate control 5 protecție antifurt -J1195-	30
SC19	Siguranță 19 pe suportul cutiei de siguranțe C -SC19-	5 A	Unitate control modul comunicare alarme și unitate comunicare -J949- Unitate control cu afișaj sistem informații șofer -J1254-	30
SC20	Siguranță 20 pe suportul cutiei de siguranțe C -SC20-	10 A	Suport telefon -R126- Unitate control stabilizare transmisie și recepție -R308- Conector USB 1 -U41-	30
SC21	Siguranță 21 pe suportul cutiei de siguranțe C -SC21-	7,5 A	Suport capac spate -EX37- Unitate control cameră superioară -J928-	30
SC22	Siguranță 22 pe suportul cutiei de siguranțe C -SC22-	10 A	Unitate control motor / motor -J623-	30
SC23	Siguranță 23 pe suportul cutiei de siguranțe C -SC23-	5 A	Unitate control acces Internet -J666-	30
SC24	Siguranță 24 pe suportul cutiei de siguranțe C -SC24-	10 A	Set lumini spate dreapta -MX4-	30
SC25	Siguranță 25 pe suportul cutiei de siguranțe C -SC25-	25 A	Centură siguranță față stânga -NX10-	30
SC26	Siguranță 26 pe suportul cutiei de siguranțe C -SC26-	30 A	Unitate control ușă șofer -J386- 2) Unitate control ușă față partea pasagerului -J387- 1) Motor regulator geam spate partea șoferului -V471- 2) Motor regulator geam spate partea pasagerului -V472- 1)	30
SC27	Siguranță 27 pe suportul cutiei de siguranțe C -SC27-	25 A	Centură siguranță față dreapta -NX11-	30
SC28	Siguranță 28 pe suportul cutiei de siguranțe C -SC28-	10 A	Convertor tensiune -A19- Unitate control reglare baterie -J840- Conector service sistem înaltă tensiune -TW	30
SC29	Siguranță 29 pe suportul cutiei de siguranțe C -SC29-	15 A	Unitate control detector remorcă -J345-	30
SC30	Siguranță 30 pe suportul cutiei de siguranțe C -SC30-	20 A	Unitate control 1 pentru electronica informativă -J794-	30
SC31	Siguranță 31 pe suportul cutiei de siguranțe C -SC31-	25 A	Unitate control detector remorcă -J345-	30
SC32	Siguranță 32 pe suportul cutiei de siguranțe C -SC32-	25 A	Unitate control alimentare bord -J519-	30
SC33	nealocat	–	–

Leggere Volkswagen Polo IV (2001-2009) – baterie

SC34	Siguranță 34 pe suportul cutiei de siguranțe C -SC34-	15 ani	Unitate control sistem încălzire și climatizare -J979-	30
SC35	nealocat	–	–
SC36	Siguranță 36 pe suportul cutiei de siguranțe C -SC36-	40 ani	Unitate control ventilator aer proaspăt -J126-	30
SC37	nealocat	–	–
SC38	Siguranță 38 pe suportul cutiei de siguranțe C -SC38-	7,5 A	Unitate control scaun față stânga cu masaj -J803- Unitate control scaun față dreapta cu masaj -J804-	30
SC39	Siguranță 39 pe suportul cutiei de siguranțe C -SC39-	15 ani	Controler electronic coloana volan -J527-	30
SC40	Siguranță 40 pe suportul cutiei de siguranțe C -SC40-	10 A	Claxon -H12-	30
SC41	Siguranță 41 pe suportul cutiei de siguranțe C -SC41-	5 ani	Interfață diagnostic bus date -J533-	30
SC42	nealocat	–	–
SC43	Siguranță 43 pe suportul cutiei de siguranțe C -SC43-	7,5 A	Senzor concentrație dioxid de carbon în interior -G929- Senzor temperatură interior vehicul -G1090- Releu lunetă încălzită -J9-	30
SC44	Siguranță 44 pe suportul cutiei de siguranțe C -SC44-	7,5 A	Modul central comutator bord -EX22- Unitate control regulator geam -EX31- Unitate control iluminare -EX59- Senzor ploaie și lumină -G397- Senzor alarmă antifurt -G578- Bandă luminoasă dinamică 1 pentru informații bord -L385- Lumină interior față -WX1- Conexiune diagnostic -U31-	30
SC45	Siguranță 45 pe suportul cutiei de siguranțe C -SC45-	5 ani	Controler electronic coloana volan -J527-	30
SC46	Siguranță 46 pe suportul cutiei de siguranțe C -SC46-	10 A	Display afișaj informații față și unitate control unitate operativă -J685- Unitate control afișaj head-up -J898-	30
SC47	Siguranță 47 pe suportul cutiei de siguranțe C -SC47-	10 A	Unitate control electronic reglaj -J250-	30
SC48	Siguranță 48 pe suportul cutiei de siguranțe C -SC48-	10 A	Conector încărcare USB 1 -U37-	15
SC49	nealocat	–	–
SC50	nealocat	–	–
SC51	nealocat	–	–
SC52	Siguranță 52 pe suportul cutiei de siguranțe C -SC52-	20 ani	Conector 12 V 3 -U19-	15
SC53	nealocat	–	–
SC54	nealocat	–	–
SC55	nealocat	–	–
SC56	nealocat	–	–
SC57	nealocat	–	–
SC58	Siguranță 58 pe suportul cutiei de siguranțe C -SC58-	7,5 A	Unitate control cititor card chip -J676-	15
SC59	Siguranță 59 pe suportul cutiei de siguranțe C -SC59-	7,5 A	Releu prize alimentare -J807- Oglindă retrovizoare interior automată anti-orbire -Y7-	15
SC60	Siguranță 60 pe suportul cutiei de siguranțe C -SC60-	7,5 A	Conexiune diagnostic -U31-	15
SC61	Siguranță 61 pe suportul cutiei de siguranțe C -SC61-	5 ani	Electronică alimentare și control tracțiune electrică -JX1-	15
SC62	nealocat	–	–
SC63	nealocat	–	–
SC64	nealocat	–	–
SC65	nealocat	–	–
SC66	Siguranță 66 pe suportul cutiei de siguranțe C -SC66-	15 ani	Motor ștergător spate -V12-	15
SC67	Siguranță 67 pe suportul cutiei de siguranțe C -SC67-	30 ani	Geam spate încălzit -Z1-	30

1) Modele cu volan pe partea stângă
2) Modele cu volan pe partea dreaptă

1.5 Siguranțe individuale, Volkswagen ID.3 din noiembrie 2019.
1.5.1 Poziția de montaj a siguranțelor individuale, modele cu volan pe partea stângă, din noiembrie 2019.

1 – Suport
2 – Portsiguranță 1 -ST1-
3 – Portsiguranță 2 -ST2- 1.5.2 Poziția de montaj

a siguranțelor individuale, modele cu volan pe partea dreaptă, din noiembrie 2019.

1 – Suport
2 – Portsiguranță 1 -ST1-
3 – Portsiguranță 2 -ST2-

1.5.3 Alocarea siguranțelor individuale, modele Volkswagen ID.3 cu volan pe partea stângă, din noiembrie 2019.

Orificiu	Designația schemei de flux de curent	Valoare nominală	Funcție/componentă	Terminal
A	Siguranță termică pentru reglarea scaunului șoferului 1 -S44-	15 ani	Unitate de control pentru reglarea scaunului față stânga -EX33-	30
b	Siguranță termică pentru reglarea scaunului șoferului 2 -S45-	15 ani	Unitate de control pentru reglarea scaunului față dreapta -EX34-	30

1.5.4 Alocarea siguranțelor individuale, modele VW ID.3 cu volan pe partea dreaptă, din noiembrie 2019.

Orificiu	Designația schemei de flux de curent	Valoare nominală	Funcție/componentă	Terminal
A	Siguranță termică pentru reglarea scaunului șoferului 2 -S45-	15 ani	Unitate de control pentru reglarea scaunului față stânga -EX33-	30
b	Siguranță termică pentru reglarea scaunului șoferului 1 -S44-	15 ani	Unitate de control pentru reglarea scaunului față dreapta -EX34-	30

Volkswagen ID.3 – schema siguranței

Post correlati:

Andrei Popescu
