Volkswagen Crafter (2007-2016) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Crafter (2007–2016), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Crafter – schema bloc siguranțe
Anul producției: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Siguranță Brichetă (priză de alimentare) în Volkswagen Crafter este siguranța 13 în blocul siguranțe din compartiment motor.

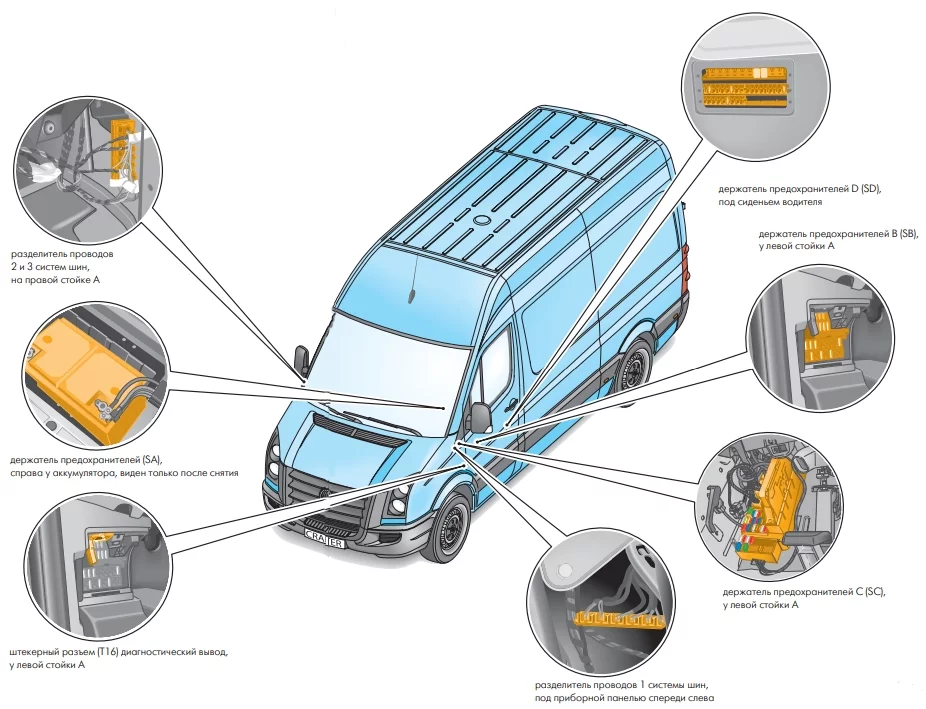

Prezentare generală a punctelor de montaj
- Siguranță tensiune de alimentare terminal 30 -S190-
- Suport siguranță A -SA- Siguranțe
- Suport siguranță B -SB- Siguranțe
- Suport siguranță C -SC- Siguranțe
- Suport siguranță D -SD- Siguranțe
- Siguranțe individuale sub scaunul șoferului
Siguranțe (SA) pe suport siguranțe, pe baterie (2)
Siguranțe pe baterie
| Număr | Amperaj [A] | Descriere |
| 1 | 80 | Unitate control automată a timpului de aprindere -J179- |
| 2 | 40 60/80 |
Unitate control ventilator compartiment motor -J293-
(doar la modelele cu sistem de climatizare); Ventilator compartiment motor -V7- (doar la modelele cu sistem de climatizare); Ventilator dreapta compartiment motor -V35- (doar la modelele cu sistem de climatizare). |
| 3 | 80 | Unitate control alimentare -J519-;
Releu alimentare componente motor -J757-; Suport cutia de siguranțe C -SC- SC2, SC3, SC8 – SC10, SC16. |
| 4 | 150 | Baterie auxiliară -A1-;
Siguranță mecanism înclinare -S186-; (înainte de august 2006); Siguranță 1 (30) -S204- (din iulie 2006); Siguranță 2 (30) -S205- (din septembrie 2006); Siguranță principală pentru multe configurații echipament -S245 – (înainte de august 2006); Suport cutia de siguranțe D -SD- SD23 – SD25, SD28 (din septembrie 2006 la modelele cu a doua baterie). |
| 5 | 150 | Terminal 15 releu tensiune alimentare -J329-;
Releu semnal acustic -J413-; Unitate control alimentare -J519-; Terminal 15 releu tensiune alimentare 2 -J681-; Siguranță pornire / oprire operațiuni -S349- (din noiembrie 2011); Suport cutia de siguranțe B -SB- SB1 – SB18 Suport cutia de siguranțe C -SC- SC4 – SC7, SC11 – SC15, SC17 – SC25 |
| 6 | – | Releu descărcare terminal 15 -J404-;
Releu tensiune alimentare 1 -J701- (din noiembrie 2013); Releu descărcare 2 pentru terminal 15 -J817- (doar pentru modelele din clasa de greutate 3,8 t); Releu descărcare 3 pentru terminal 15 -J896- (după noiembrie 2011); Siguranță parbriz încălzit -S127-; Siguranță 1 -S131- (după noiembrie 2011); Siguranță 1 (30) -S204- (înainte de iunie 2006); Suport cutia de siguranțe D -SD- SD10 – SD33, SD42. |
| 7 | 150 | Element auxiliar încălzitor aer -Z35- |

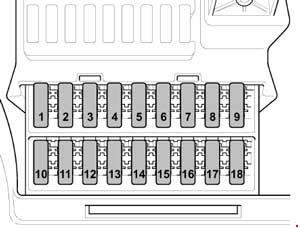

Siguranțe (SB) pe suportul cutiei de siguranțe B, coloana A partea șoferului (3)
Siguranță pe coloana A partea șoferului.
| Număr | Amperaj [A] | Descriere |
| 1 | 25 | Controler ușă partea șoferului -J386- |
| 2 | 10 | Conexiune diagnostic -U31- |
| 3 | 25 | Unitate control Sistem antiblocare roți (ABS) -J104- |
| 4 | 40 | Unitate control Sistem antiblocare roți (ABS) -J104- |
| 5 | – | -Neutilizat- |
| 6 | 7.5 | Unitate evaluare nivel sistem
reducător -G698- (din noiembrie 2008 până în mai 2009); Supapă de sens pentru sistem reducător -N473- (din noiembrie 2008 până în mai 2009); Pompă pentru sistem reducător -V437- (din noiembrie 2008 până în mai 2009); – Neutilizat – (din mai 2009) Unitate alimentare pentru sistem de dozare sistem reducător -GX19- (din noiembrie 2013); Unitate control senzor NOx -J583- (din noiembrie 2013); Releu 1 pentru alimentare tensiune -J701- (din noiembrie 2013); Senzor NOx 2 unitate control -J881- (din noiembrie 2013); Releu sistem dozare sistem reducător -J963- (din noiembrie 2013); Pompă sistem reducător -V437- (din noiembrie 2013). |
| 7 | 30 | Pompă sistem pulverizare faruri -V11- |
| 8 | 15 | Comutator rotativ sistem lumini și
sirena -E11- (din iulie 2006); Comutator lumină rotativă -E162- (din iulie 2006); Semnal acustic -H12-; Releu sistem alertă 1 -J460-; Releu sistem sirenă 2 -J645- (din iulie 2006). |
| 9 | 10 | Releu semnalizatoare pe plafon -J436-
(din mai 2007). |
| 10 | 15 | Radio -R- Unitate control cu display pentru radio și navigație -J503- |
| 11 | 7.5 | Unitate control electronică
telefon mobil -J412-; Unitate control tahograf -J621-. |
| 12 | 30 | Comutator ieșire încălzitor/cald -E16-;
Releu ventilator aer proaspăt -J13-; Controler ventilator aer proaspăt -J126-; Ventilator aer proaspăt -V2-; |
| 13 | 7.5 | Ceas presetare -E111-;
Telecomandă pentru încălzitor lichid răcire -R149-; |
| 14 | 30 | Unitate control panou central
bord -J819- |
| 15 | 10 | Comutator iluminare zona
de încărcare -E481-; (până în octombrie 2008); Neutilizat. |
| 16 | 10 | Comutator ieșire încălzitor/cald -E16-;
Modul control A/C -J301-; Schimbător cartele CD -R41-. |
| 17 | 10 | Comutator iluminare interior -E599-;
Comutator lumini interior scaun spate -E6- (din noiembrie 2012 până în mai 2013). |
| 18 | – | Neutilizat |

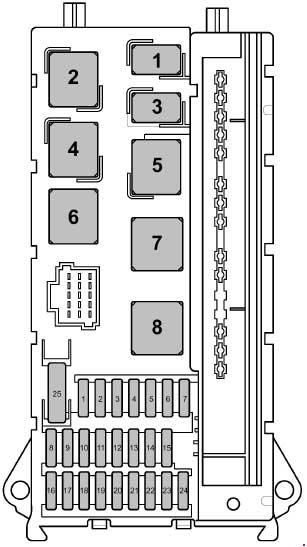

Siguranțe (SC) pe suportul siguranțelor C, pe coloana A partea șoferului (4)
Siguranță pe coloana A partea șoferului.
| Număr | Amperaj [A] | Descriere |
| 1 | 15 | Claxon tonalitate înaltă -H2- |
| 2 | 25 | Bloc electronic al aprinderii -D9-;
El. controler. întrerupător. încuietoare CU -J764- |
| 3 | 10 | Bloc electronic al aprinderii -D9-;
Unitate de control în panoul bordului -J285-; Unitate de control a motorului -J623- (din mai 2012); |
| 4 | 5 | Întrerupător lumină -E1-;
Unitate de control pentru panoul central al bordului -J819- |
| 5 | 30 | Motorul ștergătorului parbrizului -V- |
| 6 | 15 | Pompă de presiune a sistemului de alimentare -G6- |
| 7 | 5 | Unitate de control a electronicii coloanei volanului -J527- |
| 8 | 20 | Unitate de control a motorului -J623- |
| 9 | 20 25 |
Siguranță 6 pe suportul cutiei de siguranțe B -SB6-
(din noiembrie 2008 până în mai 2009); Suport cutie de siguranțe D -SD- SD34 – SD36 (din mai 2009 până în noiembrie 2013). |
| 10 | 10 | Debitmetru aer -G70- (din mai 2012);
Unitate de evaluare a nivelului mediului reducător -G698- (din mai 2012); Element încălzitor al evaporatorului carterului de ulei -N79- (din mai 2012); Supapă de reglare a presiunii combustibilului -N276-; Supapă de recirculare a gazelor de eșapament în radiator -N345- (din mai 2012); Supapă de sens unic pentru mediul reducător -N473- (din mai 2012); Pompă radiator cu recirculare gaze de eșapament -V400- (din mai 2012); Pompă pentru mediul reducător -V437- (din mai 2012). |
| 11 | 15 | Releu suprasarcină 2 pentru terminal 15 -J817-
(doar pentru modele în clasa de greutate 3,8 t); Siguranță 1 pe suportul cutiei de siguranțe D -SD1-; Siguranță 2 pe suportul cutiei de siguranțe D -SD2-; |
| 12 | 10 | Unitate de control a sistemului airbag -J234- |
| 13 | 15 | Comutator lumină în compartimentul port-objete -E26-;
Brichetă -U1- |
| 14 | 5 | Comutator lumini -E1-;
Unitate de control în panoul bordului -J285-; Conexiune diagnostic -U31-. |
| 15 | 5 | Comutator ieșire încălzitor/cald -E16-;
Regulator reglare unghi faruri -E102-; Motor control unghi far stânga -V48-; Motor control unghi far dreapta -V49-. |
| 16 | 10 | Comutator principal sistem stop/start -E101-;
Comutator poziție neutră cutie -F365-; Senzor nivel și temperatură ulei -G266-; Releu pompă combustibil -J17-; Releu circulație continuă lichid răcire -J151-; Unitate control automată timp aprindere -J179-; Tensiune la terminal 50 releu alimentare -J682-; Releu demaror 1 -J906- (din noiembrie 2013); Releu demaror 2 -J907- (din noiembrie 2013); Electrovalvă reglare presiune încărcare -N75-; Valvă circulație lichid răcire -N214-; Valvă supapă evacuare -N220- (din noiembrie 2013); Valvă dozare combustibil -N290-; Valvă comutare radiator gaze evacuare cu recirculare -N345-; Încălzitor sondă lambda -Z19-. |
| 17 | 10 | Unitate control sistem airbag -J234- |
| 18 | 7.5 | Comutator lumină de stop -F-
(din iulie 2006 până în noiembrie 2011); Comutator pedală frână -F63- (din iulie 2006 până în noiembrie 2011); Releu descărcare pentru terminal 15 -J404-; Stabilizator tensiune -J532- (din noiembrie 2011); Releu pentru construcții speciale, terminal 15 -J821- (din noiembrie 2011); Releu suprasarcină 3 pentru terminal 15 -J896- (din noiembrie 2011); |
| 19 | 7.5 | Unitate control alimentare -J519-
(Iluminare interioară) |
| 20 | 25 | Unitate control alimentare -J519- |
| 21 | 5 | Debitmetru aer -G70-
Unitate control motor -J623- |
| 22 | 5 | Comutator lumină de stop -F- (înainte de iunie 2006);
Comutator pedală frână -F63- (înainte de iunie 2006); Senzor accelerație laterală -G200- (din iulie 2006); Senzor accelerație longitudinală -G251- (din iulie 2006); Unitate control Sistem antiblocare roți (ABS) -J104- (din iulie 2006). |
| 23 | 25 | Demaror -B-;
Unitate control alimentare -J519- |
| 24 | 10 | -Rezervă Kl. 15-;
Unitate control reglare baterie -J840- (din mai 2013). |
| 25 | 30 | -Priză 12-V -U5- |
Siguranțe individuale sub scaunul șoferului (siguranțe pentru vehicule speciale până în mai 2013 )
A – Siguranță a mecanismului de rabatare -S186- până în august 2006.
A – Siguranță 1 (30) -S204- (dispozitiv de eliberare / a doua baterie)
A – Siguranță 2 (30) -S205- după septembrie 2006 (Platformă de încărcare / rabatabilă pe trei părți / Retarder)
A – Siguranță principală pentru multe configurații ale echipamentului -S245- Până în august 2006
Siguranțe individuale sub scaunul șoferului (siguranțe pentru vehicule speciale după mai 2013 )
A – Siguranță 1 (30) -S204- (dispozitiv de eliberare / a doua baterie)
A – Siguranță 2 (30) -S205- (platformă de încărcare / rabatabilă pe trei părți / dispozitiv de eliberare)
Siguranță 1 -S131-
A – Siguranță a luminilor de zi -S220- (doar Achleitner)
B – Siguranță 1 -S131- (compresor aer comprimat)
Siguranță tensiune alimentare terminal 30 -S190- (1)
A – Siguranță tensiune alimentare terminal 30 -S190- (pe segmentul de linie între alternator și demaror)
