Volkswagen Touareg (NF) (2010-2018) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Touareg (NF) (2010–2018), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Volkswagen Touareg NF – schema bloc siguranțe
Anul producției: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Siguranță Brichetă (priză de alimentare) în Volkswagen Touareg NF este siguranța 38 și 39 în bloc siguranțe pe bord (partea dreaptă).
Bloc în partea stângă a bordului
Descriere
| 1 | 25A Reglarea scaunului șoferului și unitatea de control a ventilației |
| 2 | Unitate de control a încălzitorului 30A |
| 3 | Semnal 15/20A |
| 4 | Motor ștergător 30A |
| 5 | 30A Controlerul trapei glisante |
| 6 | 15/30 Unitate de control a deblocării spătarului |
| 7 | 15A Unitate de control electrică a coloanei volanului |
| 8 | 5/10A Unitate de control a monitorizării presiunii pneurilor;
Unitate de control a coloanei volanului |
| 9 | 5A Comutator lumină;
Senzor ploaie; Modul trapa față; Unitate de control a sistemului de monitorizare a presiunii pneurilor. |
| 10 | Unitate de control a trapei 30A |
| 11 | 10/15A Încălzitor volan;
Unitate de control a coloanei volanului. |
| 12 | Neutilizat |
| 13 | Neutilizat |
| 14 | 30A Unitate de control a alimentării la bord |
| 15 | 25/30A Unitate de control a alimentării la bord |
| 16 | 30A Controler ușa șoferului |
| 17 | 5/10A Senzor interior;
Sirena alarmă; Comutator capăt cursă capotă. |
| 18 | 30A Unitate de control a alimentării la bord |
| 19 | 10A Unitate de control motor |
| 20 | 30A Unitate de control a alimentării la bord;
Încălzitor scaun șofer și pasager. |
| 21 | 10A Releu baterie căldură reziduală |
| 22 | 30A Unitate de control a alimentării la bord |
| 23 | 7,5A Port diagnostic;
Comutator aprindere și pornire; Interfață diagnostic bus date; Unitate de control electronică; Blocarea coloanei volanului. |
| 24 | 30A Releu pentru încălzirea părții stângi a parbrizului față |
| 25 | 30A Releu pentru încălzirea părții drepte a parbrizului față |
| 26 | 15A Ventilator 1 baterie |
| 27 | 5A Unitate de control a indicatorului de nivel scăzut al lichidului de răcire;
Releu nivel lichid răcire; Unitate de control a sistemului de reglare a bateriei. |
| 28 | 5A Unitate de control a actuatorului electric |
| 29 | 5A Regulator presiune a ambreiajului cutiei automate |
| 30 | 5A Modul control asistență direcție;
Pompă electrică asistență direcție. |
| 31 | Neutilizat |
| 32 | 15A Modul control compresor climatizare |
| 33 | 30A Controler uși spate stânga |
| 34 | 5A Modul control deschidere capotă/portbagaj spate |
| 35 | 7,5A Modul control deschidere capotă / portbagaj spate |
| 36 | 5A Buton frână de parcare electromecanică |
| 37 | 15A Baterie ventilator 2 |
| 38 | 5A Modul control acționare electrică, releu ventilator |
| 39 | 30A Regulator presiune a ambreiajului cutiei automate |
| 40 | Releu de deblocare ventilator 30A |
| 41 | 10A Modul control sistem reglare baterie |
| 42 | 5A Oglindă retrovizoare electrocromatică |
| 43 | 7,5A Faro stânga, faro dreapta, reglare unghi faruri |
| 44 | 5A Modul control încălzire scaune spate |
| 45 | 5A Modul control procesare imagini;
Senzor mișcare înclinare; Cameră față pentru sistemele de asistență șofer. |
| 46 | 5A Modul control asistent schimbare bandă |
| 47 | 5A Controler asistență parcare;
Controler deschidere uși garaj; Interfață diagnostică bus date; Priză diagnostică. |
| 48 | 10A Senzor presiune înaltă;
Contor masă aer; Modul control motor; Releu demaror; Modul control motor. |
| 49 | 7,5A Modul control adaptiv pilot automat |
| 50 | 5/30A Aprinzător întinzător centură de siguranță șofer |
| 51 | 5A Modul control indicator nivel scăzut lichid răcire;
Releu nivel lichid răcire. |
| 52 | 15A Motor ștergător lunetă spate |
| 53 | 5A Modul control iluminare adaptivă și reglare unghi faruri;
Modul control coloana direcție; Modul control alimentare bord. |
| 54 | 15A Faro stânga |
| 55 | 5A Modul control indicator nivel scăzut lichid răcire;
Releu nivel lichid răcire. |
| 56 | 40A Control înălțime rulare releu compresor |
| 57 | Ventilator admisie 40A |
Cutie în partea dreaptă a bordului
Descriere
| 1 | Neutilizat |
| 2 | 15A Unitate de control pentru monitorizarea înălțimii de rulare |
| 3 | 10A Unitate de control a blocării diferențialului între roți |
| 4 | 30A Unitate de control a blocării diferențialului între roți |
| 5 | 15/25A Unitate de control a recunoașterii remorcii |
| 6 | 15A Unitate de control a recunoașterii remorcii |
| 7 | 15/25A Unitate de control a recunoașterii remorcii |
| 8 | 15/25A Unitate de control a recunoașterii remorcii |
| 9 | 30A Controler uși spate dreapta |
| 10 | Neutilizat |
| 11 | 30A Unitate de control uși față partea pasagerului |
| 12 | Neutilizat |
| 13 | 15A Unitate de control a recunoașterii remorcii |
| 14 | 10A Unitate de control sistem airbag;
Unitate de control a recunoașterii ocupării scaunului. |
| 15 | 10A Unitate de control cutia de siguranțe |
| 16 | 5A Controler frână de parcare electromecanică;
Panou de control al înălțimii de rulare; Rezistor încălzire duze ștergătoare parbriz; Buton dezactivare ASR și ESP; Controler Sistem antiblocare roți (ABS); Buton asistență la coborâre; Buton frână de parcare electromecanică; Buton AUTO HOLD; Stabilizator de tensiune. |
| 17 | 15A Faro drept |
| 18 | 30A Aprinzătorul întinzătoarelor centurilor de siguranță 2, partea pasagerului față |
| 19 | 5A Comutator tiptronic;
Comutator multifuncțional; Unitate de control cutie automată. |
| 20 | 25A Controler reglaj scaun față partea pasagerului, controler scaun șofer și pasager |
| 21 | 25A Controler încălzire scaune spate, panou de control spate și display climatizare |
| 22 | Neutilizat |
| 23 | 25A Unitate de control hayon spate |
| 24 | 10A Unitate de control Climatronic, panou de control spate și display climatizare |
| 25 | 5A Unitate de control cameră exterioară;
Unitate de control cameră marșarier. |
| 26 | 30A Releu dezumidificator lunetă spate |
| 27 | 5A Dispozitiv recepție semnal radio încălzitor lichid suplimentar |
| 28 | 5/20A Releu pompă hidraulică cutie;
Unitate de control cutia de siguranțe; Unitate de control cutie automată (înainte de noiembrie 2012). |
| 29 | Unitate control Sistem antiblocare roți (ABS) 30A |
| 30 | 5A Comutator Tiptronic |
| 31 | 20 / 30A Unitate centrală de control pentru sistemul de confort |
| 32 | 30A Ventilator răcire spate |
| 33 | 30A Unitate centrală de control pentru sistemul de confort |
| 34 | Nu este utilizat |
| 35 | 5A Unitate control sistem urmărire vehicul |
| 36 | 30A Unitate centrală de control pentru sistemul de confort |
| 37 | 20A Controler cutie automată;
Releu pompă hidraulică cutie. |
| 38 | 15A Brichetă;
Priză 12V 2; Unitate control încălzire scaune spate (înainte de august 2014). |
| 39 | 15A Prize suplimentare 12 V |
| 40 | Invertor 20/30A cu priză, 12 V – 230 V |
| 41 | 10A Conector 2 pentru conectare dispozitive audio externe |
| 42 | 5A Unitate control recunoaștere remorcă |
| 43 | 10A Unitate control blocare diferențial între roți |
| 44 | 5A Senzor poluare aer |
| 45 | 30A Stabilizator tensiune |
| 46 | 30A Stabilizator tensiune |
| 47 | 10A Unitate control sistem informativ electronic |
| 48 | 30A Unitate control sistem audio digital |
| 49 | Nu este utilizat |
| 50 | Tuner TV 5A;
Unitate control electronică telefon mobil; |
| 51 | Unitate principală 20A |
| 52 | 5A Unitate control în priza bord -J285- |
| 53 | Changer DVD 5A |
| 54 | 5A Interfață pentru dispozitive multimedia externe -R215- |
| 55 | Nu este utilizat |
| 56 | Unitate control Sistem antiblocare roți (ABS) 40A |
| 57 | 40A Unitate control electromecanică frână electrică parcare;
Unitate control bloc siguranțe. |

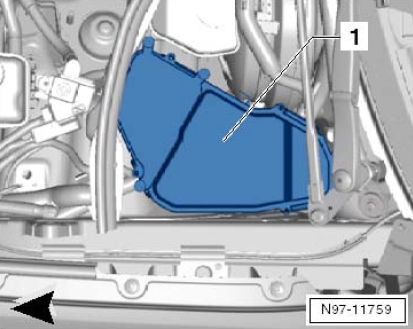

Cutia sub capotă
Se află în blocul de conexiuni din compartiment motor, în partea stângă.
Descriere
| 1 | 40A Releu demaror, demaror |
| 2 | Neutilizat |
| 3 | 40A Releu pompa aer secundar |
| 4 | 30A Releu pompa gol |
| 5 | Neutilizat |
| 6 | Neutilizat |
| 7 | 15A Regulator presiune combustibil, supapă dozare combustibil, bobină de aprindere |
| 8 | 10A Pompă radiator recirculare gaze de eșapament |
| 9 | 30A Modul control motor |
| 10 | 10A Controler ventilator radiator;
Controler bujii; Releu suplimentar pompă lichid răcire; Comutator lumini frână; Supapă comutare radiator EGR; Supapă de strangulare; Supapă lichid răcire chiulasă; Supapă reglare presiune ulei; Termostat electronic control lichid răcire motor; Corp colector. |
| 11 | 5A Senzor nivel și temperatură ulei |
| 12 | 10A Releu pompă lichid răcire suplimentară;
Releu baterie căldură reziduală; Pompă circulație lichid răcire. |
| 13 | 25A Modul control pompă combustibil |
| 14 | 15 / 30A Pompă mediu reductoare;
Modul estimare nivel mediu reductoare; Controler motor 2. |
| 15 | 10/30A Releu alimentare terminal 30;
Modul control motor. |
| 16 | 30A Modul control sistem încălzire reductoare |
| 17 | 15A Încălzitor sondă lambda |
| 18 | Element încălzire sondă lambda 10A |
Releu
- Controlerul bujiilor (457)
- Releu de alimentare a electronicii motorului (645)
- Releu al pompei de aer secundar (100)
- Releu principal (614)
- rezervat
- Releu suplimentar al pompei lichidului de răcire (404)
- rezervat
- rezervat
- Releu al demarorului (100)
- Releu al frânei servo (100)
- Rezervă
- rezervat
- Releu al demarorului 2 (433)
- rezervat
Cutie sub scaunul șoferului
Descriere
| 1 | Cutia de siguranțe 100A |
| 2 | 50A Modul control pentru monitorizarea înălțimii de rulare |
| 3 | Cutia de siguranțe 100A |
| 4 | Cutia de siguranțe 80A |
| 5 | Cutia de siguranțe 40A |
| 6 | Releu priză 50A, cutia de siguranțe |
| 7 | Cutia de siguranțe 60A, ventilator de admisie spate |
| 8 | Conector cablu 60A, releu de putere terminal 30 |
| 9 | Cutia de siguranțe 125A |
| 10 | 60 / 150A Element încălzitor al încălzitorului de aer suplimentar;
Releu pompă hidraulică GB. |
| 11 | 40A Terminal releu alimentare 15 |
| 12 | Diagnosticare 5A |
Cutie relee sub bord
Descriere
- Cutie cutia de siguranțe și relee 1
- Cutie cutia de siguranțe și relee 2
- Unitate control alimentare la bord
- Unitate centrală control sistem climatizare
- Unitate control asistență parcare
Cutie cutia de siguranțe și relee 1
Descriere
| E1 | Releu încălzire parbriz, stânga (643) |
| E2 | Releu parbriz încălzit, partea pasagerului (643);
Unitate de control a comutatorului de avertizare nivel scăzut lichid răcire (422). |
| E3 | Releu priză (100) |
| E 4 | Releu pompă hidraulică cutie automată (644) |
| E5 | Releu baterie căldură reziduală (404);
Releu nivel lichid răcire (646). |
| E6 | Releu deblocare ventilator (449) |
Cutia de siguranțe și relee 2
Descriere
| 1 | Releu al compresorului pentru monitorizarea înălțimii de rulare (373) |
| 2 | Comutator nivel lichid răcire (404);
Releu baterie căldură reziduală (646). |
| 3 | Releu încălzire parbriz, stânga (645) |
| 4 | Releu Claxon (395) |
| 5 | Releu pompă hidraulică cutie – (100);
Releu priză (644). |
| 6 | Releu pompă hidraulică cutie (404);
Releu pompă hidraulică cutie (646). |
| 7 | Releu încălzire lunetă spate (643) |
| 8 | Releu deblocare ventilator (646) |
| 9 | Controler comutator avertizare nivel scăzut lichid răcire (422);
Releu încălzire partea dreaptă a parbrizului față (645). |
