Volkswagen Polo III 6N2/1 (1994-2001) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Volkswagen Polo III 6N/6N2 (1994–2001), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre atribuirea și dispunerea fiecărei siguranțe.

Volkswagen Polo III 6N2 – schema cutiei de siguranțe

Anul producției: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001.

Siguranța brichetei (priză de alimentare) în Volkswagen Polo III 6N2 (1994-2001) este siguranța 22 sau 46 în funcție de tipul cutiei de siguranțe.

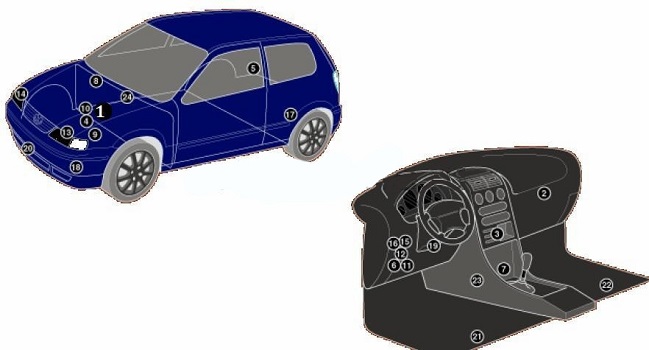

Poziția unităților de control

Descriere

1	Unitate de control electronic ABS
2	Rezistor motor ventilator încălzire și climatizare – în blocul încălzitorului
3	Unitate de control climatizare/radiator
4	Baterie
5	Centrală încuietoare centrală – partea dreaptă a portbagajului
6	Conector diagnostic (DLC) -> 08/99
7	Conector diagnostic (DLC) -09/99> – în spatele scrumierii
8	Unitate de control electronic motor – pe rezonatorul sistemului de admisie
9	Unitate de control motor ventilator răcire
10	Cutia de siguranțe a releelor, compartiment motor
11	Cutia de siguranțe a releelor, bord 1
12	Cutia de siguranțe a releelor, bord 2

13	Controler faruri xenon (partea stângă)
14	Controler faruri xenon (partea dreaptă)
15	Controler bujii – lângă cutia de siguranțe, releu bord 2
16	Releu bujii – lângă cutia de siguranțe, releu bord 2
17	Unitate control unghi faruri – partea stângă a portbagajului
18	Semnal acustic – în spatele bara de protecție
19	Unitate control electronică immobilizator
20	Senzor temperatură ambientală
21	Controler încălzire scaun șofer – sub scaun
22	Controler încălzire scaun partea pasagerului – sub scaun
23	Unitate control electronică SRS
24	Unitate control electronică cutie automată – pe rezonatorul sistemului de admisie

Habitaclu

Se află sub bord, partea șoferului și este acoperit de o protecție.

Tip 1

Descriere

1	Releu de cuplare electromagnetic al compresorului aerului condiționat
2	Releu al ștergătorului spate
3
4	Releu al circuitelor auxiliare de aprindere
5
6	Activează releul semnalului de întrerupere
7	Releu al pompei spălătorului faruri
8	Releu al acțiunii intermitente a detergentului pentru ștergătoarele parbrizului
9	Semnal acustic pentru luminile de dimensiune aprinse pe partea stângă
10	Cuplaj (lumină spate anti-ceață)
11	Cuplaj (semnal acustic)
12	Releu al pompei combustibil
13	Releu al bujiei
14	Releu al încălzitorului colectorului de admisie
F1	(10A) Far stânga – faruri de întâlnire; Reglarea unghiului farurilor – stânga.
F2	(10A) Far dreapta – faruri de întâlnire; Reglarea unghiului farurilor – dreapta.
F3	(10A) Lumină număr înmatriculare
F4	(15A) Ștergător spate
F5	(15A) Ștergător parbriz; Încălzitorul duzei spălătorului parbrizului.

F6	(20A) Motor ventilator încălzitor; Releu aer condiționat.
F7	(10A) Faruri față și spate – dreapta
F8	(10A) Faruri față și spate – stânga
F9	(20A) Parbriz încălzit
F10	(15A) Lumină spate anti-ceață
F11	(10A) Far stânga faruri de drum
F12	(10A) Faruri de drum – far dreapta
F13	(10A) Claxon
F14	(15A) Lumini marșarier; Oglinzi laterale.
F15	(10A) Echipament electric motor
F 16	(15A) Bord
F17	(10A) Aprindere becuri semnalizare
F18	(20A) Pompă combustibil; Senzor de oxigen.
F19	(30A) Releu motor ventilator răcire
F20	(10A) Lumini de stop
F21	(15A) Lumini interioare; Închidere centralizată; Bord; Conector diagnostic.
F22	(10A) Sistem audio; Brichetă.
F23	(30A) Sistem antiblocare roți (ABS)
F24	(30A) Sistem antiblocare roți (ABS)
F25	(50A) Bujii

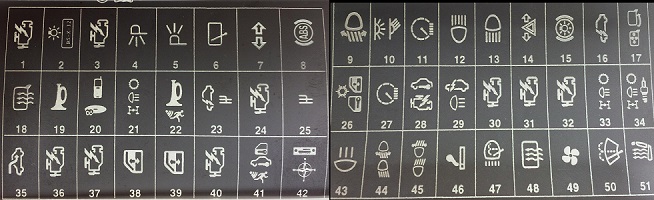

Tip 2

Descriere

1	Încălzitor senzor de oxigen 10A
2	Luminiță număr de înmatriculare 5A
3	Injector combustibil 10A
4	5A Lumină laterală stânga
5	5A Lumină laterală dreapta
6	15A Ștergător spate
7	Semnalizator 7,5 A
8	5A Sistem antiblocare roți (ABS) с EDL/ESP
9	Control unghi faruri 5A
10	Iluminare interioară 7.5A; Iluminare compartiment motor; Iluminare oglindă cosmetică.
11	Conector diagnostic 5A; Climatizare.
12	10A Faro dreapta
13	10A Faro stânga
14	10A Lumină de avertizare
15	10A Lumini de stop
16	5A Comutator aprindere, comutator
17	–
18	Oglinzi încălzite 5A
19	Semnal 15A
20	10A Telematică
21	5A Modul control electronic cutie
22	Sistem alarmă 15A
23	5A EGR; Debitmetru aer; Releu încălzitor auxiliar; Releu bujie.
24	Comutator pedală ambreiaj 5A (Diesel)
25	5A Comutator nivel selector (cutie automată)

26	Climatizare 7,5A; Închidere centralizată a ușilor; Geamuri electrice; Oglinzi încălzite electric; Sistem de navigație
27	5A baterie bord
28	Dispozitiv senzor tahometru 5A; Dispozitiv de blocare automată a motorului.
29	Lumini de marșarier 7,5A; Duze încălzite pentru spălător parbriz; Reglare faruri.
30	Supapă EGR 5A
31	Control motor 10A
32	5A Dezactivare modul control combustibil (Diesel)
33	10A Modul control electronic cutie automată
34	10A Transformator aprindere
35	Trapă 25A
36	Control motor 15A
37	Control motor 15A
38	Controlere geam electric 25A
39	Geam electric 25A pentru pasageri
40	Pompă combustibil 15A
41	15A Închidere centralizată; Sistem alarmă
42	Radio 15A; Navigație
43	15A Faruri față și spate proiectoare de ceață
44	15A Corector far stânga
45	15A Corector far dreapta
46	Brichetă 15A
47	Spălător faruri 20A
48	Parbriz încălzit 20A
49	25A Motor ventilator încălzit
50	15A Ștergător parbriz
51	15A Scaune încălzite

Cutia de relee în această versiune se află în spatele cutiei de siguranțe. Pot putea fi găsite:

1. Releu alarmă
2. Releu ștergător parbriz
3. Releu circuite auxiliare de aprindere
4. Releu pompă combustibil
5. Releu încălzit oglindă

Compartiment motor

Se află în capacul bateriei.

Descriere

1	(110A) Generator
2	(80A)
3	(50A) Bujii
4	(50A) Motorină: Bujii. (30A) Benzen: Încălzitor climatizare.
5	(30A) Sistem ABS/ESP
6	(30A) Sistem ABS/ESP
7	(30A) Motor ventilator răcire
8	(20A) Climatizare/radiator
9	(10A) Climatizare/radiator
