Toyota Yaris I (1999-2005) – cutia de siguranțe

În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Yaris I (1999–2005), informații despre poziția panourilor de siguranțe în interiorul mașinii și atribuirea fiecărei siguranțe (layout-ul siguranțelor).

Toyota Yaris (1999-2005) – schema cutiei de siguranțe

Anul producției: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Siguranțele brichetei (prize de alimentare) în Toyota Yaris sunt siguranța nr. 9 (brichetă) în cutia de siguranțe a bordului și siguranța nr. 9 (priză de alimentare).

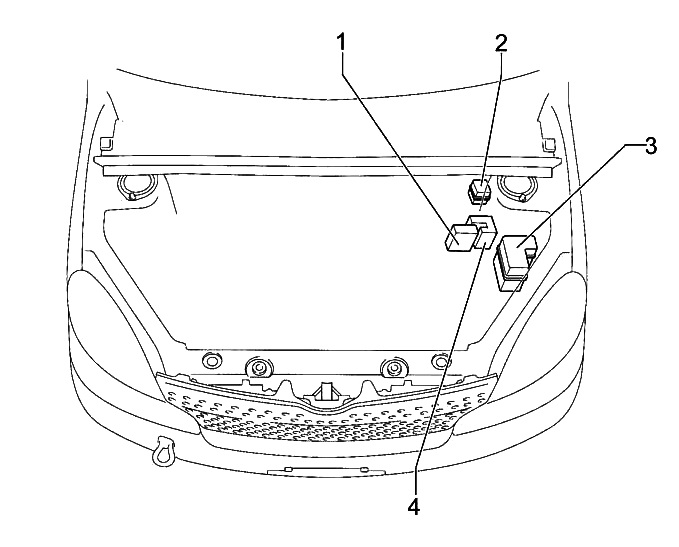

Compartiment motor

Poziție

Schema generală a cutiilor de sub capotă

Descriere

1. Cutia de siguranțe de alimentare
2. Cutia de siguranțe suplimentară
3. Cutia de siguranțe și relee
4. Unitate control Sistem antiblocare roți (ABS)

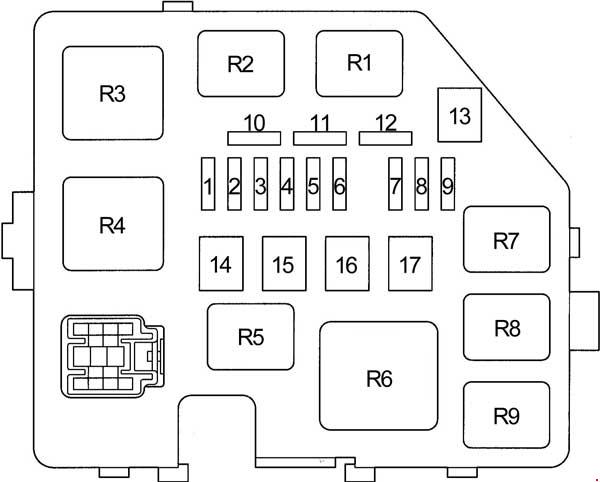

Schema siguranțe Toyota Yaris 1

Se află pe partea stângă a compartimentului motor, lângă baterie.

Siguranțe Toyota Yaris – descriere

1	15A – Ceas; Panou de bord; Închidere centralizată; Faruri; Iluminare interioară; Buzzer de avertizare; Display multifuncțional; Sistem audio; Unitate de control a încuietorilor ușilor.
2	15A – Unitate de control a motorului; Imobilizator; Unitate de control a cutiei de viteze.
3	15A – Claxon
4	15A – Sistem de încărcare; Panou de bord; Unitate de control a motorului; Imobilizator; Unitate de control a cutiei de viteze; Display multifuncțional; Sistem airbag SRS; Sistem de aprindere.
5	30A – Sistem de pornire
6	–
7	10A – Far stânga, reglarea iluminării farurilor
8	10A – Far stânga, reglarea iluminării farurilor
9	15A – Priză de alimentare; Brichetă.
10	Siguranță de rezervă
11	Siguranță de rezervă
12	Siguranță de rezervă
13	–

14	–
15	30A – Ventilator răcire
16	50A – Încălzitor auxiliar (PTC)
17	–
Releu
R1	Ventilator răcire
R2	Ventilator răcire
R3	Demaror
R4	–
R5	Priză de alimentare
R6	Încălzitor auxiliar (PTC)
R7	EFI
R8	Ambreiaj compresor aer condiționat
R9	Claxon

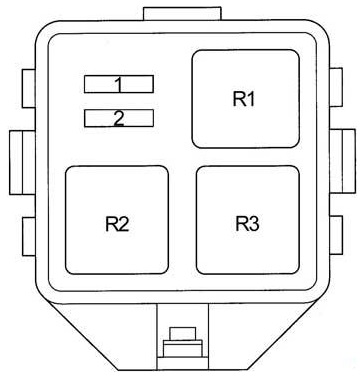

Cutie adițională

Componente protejate

1	10A – Faruri (lumina de zi)
2	10A – Panou de instrumente; Faruri (lumina de zi).
Releu
R1	Faruri
R2	Dimmer (DIM)
R3	–

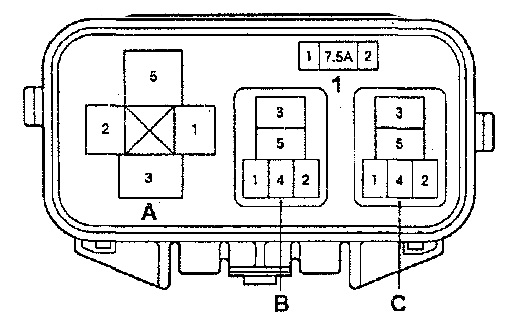

Cutia ABS

Diagramă

Descriere

• 1 – siguranță ABS nr. 3 (modele fără VSC); nu (modele cu VSC)
• A – nu (modele fără VSC); Releu ABS MTR (modele cu VSC)
• B – releu ABS MTR (modele fără VSC); Releu ABS CUT (modele cu VSC)
• C – releu ABS SOL (modele fără VSC); nu (modele cu VSC).

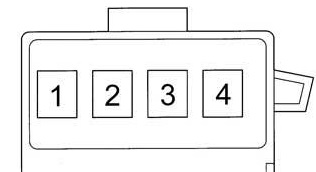

Cutia de siguranțe de alimentare

Pe terminalul pozitiv al bateriei.

Descriere

1. 60A MAIN – Siguranțe: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”, „ H − LP LH (LO) ”, „ H − LP RH (LO) ”
2. 80A – sistem “START/STOP”
3. ALT 100/120A – Siguranțe: “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,„ STOP ”,„ DEF ”, sistem de încărcare
4. 60A ABS – ABS

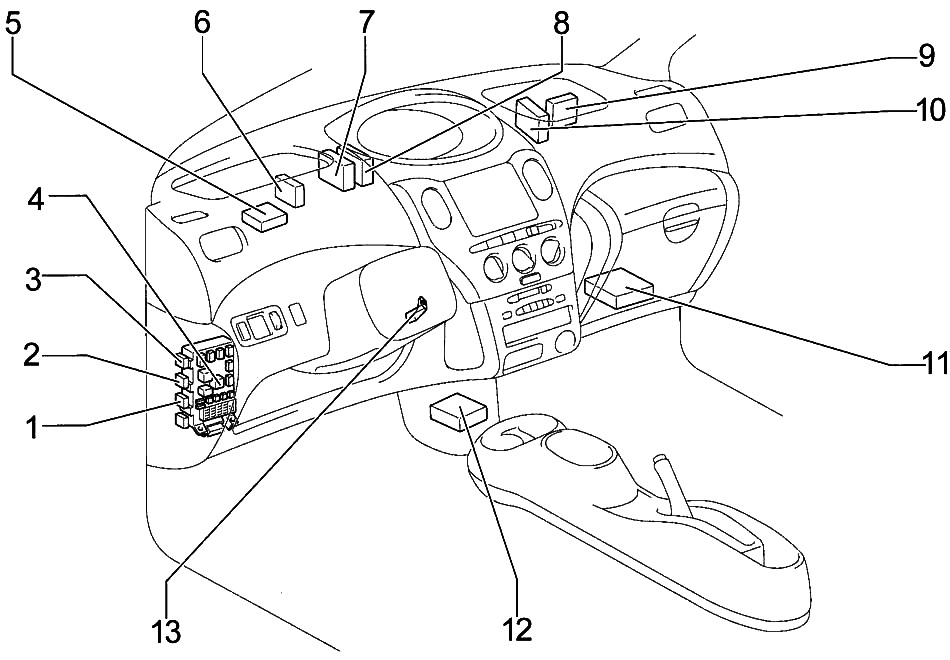

Compartiment pasageri

Poziție

Descriere

1. Releu faruri față proiectoare de ceață
2. Releu încălzire lunetă spate
3. Releu lumină laterală
4. Cutia de siguranțe
5. Receptor încuietoare uși
6. Releu activ lumină
7. Releu lumină de zi
8. Releu încuietoare uși
9. Amplificator climatizare
10. Amplificator încălzitor auxiliar PTC
11. Unitate control motor și cutie (A / T), unitate control motor (M / T)
12. Airbag central
13. Amplificator transponder cheie

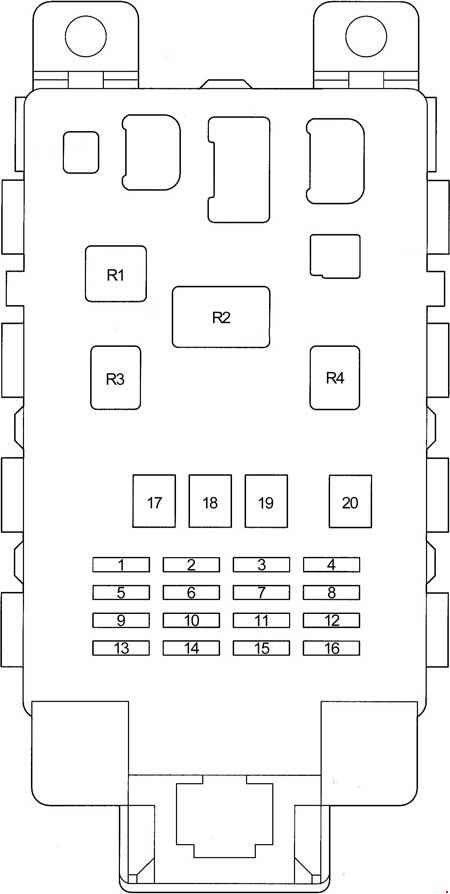

Cutia de siguranțe și relee

Se află sub panou, în spatele capacului.

Componente protejate

1	10A – Instrumente, Sistem antiblocare roți (ABS); Climatizare; Lumini de mers înapoi; Sistem de încărcare; Panou instrumente; Închidere centralizată; Unitate de control a încuietorii ușilor; Unitate de control a motorului; Unitate de control a cutiei de viteze; Lumini de zi; Buzzer de avertizare; Trapă; Geamuri electrice; Blocare a manetei cutiei de viteze; Semnalizatoare; Alarmă; Încălzitor.
2	10A – Lunetă spate încălzită, oglinzi încălzite
	20A – Lunetă spate încălzită, oglinzi încălzite
3	25A – Închidere centralizată, unitate de control a încuietorii ușilor
4	7,5A – Proiectoare de ceață față; Faruri; Reglarea iluminării farurilor; Buzzer de avertizare; Lumină proiectoare de ceață spate; Lumină laterală.
5	–
6	20A – Ștergător și spălător parbriz față; Ștergător și spălător parbriz spate; Încuietoare uși.
7	7,5A – Faruri, lumină proiectoare de ceață spate
8	15A – Far proiectoare de ceață față
9	15A – Brichetă; Ceas; Panou instrumente; Buzzer de avertizare; Display multifuncțional; Priză; Sistem audio; Oglinzi electrice.
10	7,5A – Sistem antiblocare roți (ABS); Iluminare interioară; Display multifuncțional; Încălzitor auxiliar (PTC); Ventilator răcire; Sistem airbag SRS; Încălzitor.
11	7,5A – Conector diagnostic
12	10A – Semnalizatoare; Alarmă.

13	7,5A – Climatizare; Încălzitor.
14	10A – Scaune încălzite
15	–
16	10A – Modul control motor, s Modul control cutie, b Bloc levier cutie, ś Lumină de stop
17	50A – Siguranțe: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG”
18	30A – Geamuri; Trapă.
19	40A – Climatizare; Încălzitor.
20	30A – Lunetă spate încălzită; Oglinzi încălzite.
Releu
R1	Încălzitor
R2	Lumini de urgență (semnalizator semnalizatoare)
R3	Releu de putere (geamuri, trapă)
R4	Pompă combustibil (deschidere circuit (C/OPN))
