Toyota Avensis T27 (2009-2017) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Avensis T27 (2009–2017), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Toyota Avensis T27 (2009-2017) – schema siguranței
Anul producției: 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.
Siguranță brichetă (priză de alimentare) în Toyota Avensis T27 (2009-2017) este siguranța 24 în bloc siguranțe din habitaclu.
Habitaclu

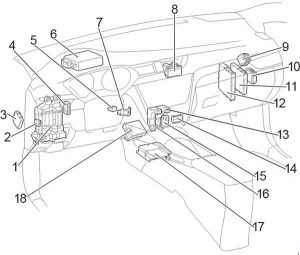

LHD

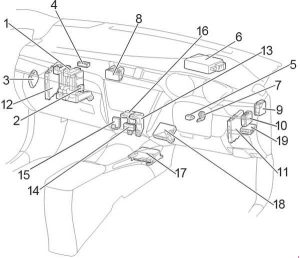

RHD
| Siguranță | Descriere |
| 1 | Cutia de siguranțe / unitate principală ECU |
| 2 | Cutia de siguranțe suplimentară |
| 3 | ECU de rotire a farurilor (cu AFS);
ECU de nivelare a farurilor (fără AFS). |
| 4 | Conector de conexiune |
| 5 | Acționator blocare volan |
| 6 | Controler asistență volan |
| 7 | Amplificator cheie transponder |
| 8 | Bloc conexiuni |
| 9 | Bloc conexiuni |
| 10 | Releu ștergător parbriz |
| 11 | ECU control management energie |
| 12 | Motor Stop & Start ECU |
| 13 | Cutie relee nr. 1 |
| 14 | Conector de conexiune |
| 15 | Conector de conexiune |
| 16 | Cutie relee nr. 2 |
| 17 | Controler airbag |
| 18 | Amplificator climatizare |
| 19 | Volan pe partea dreaptă:
Releu control uși cu dublă blocare |

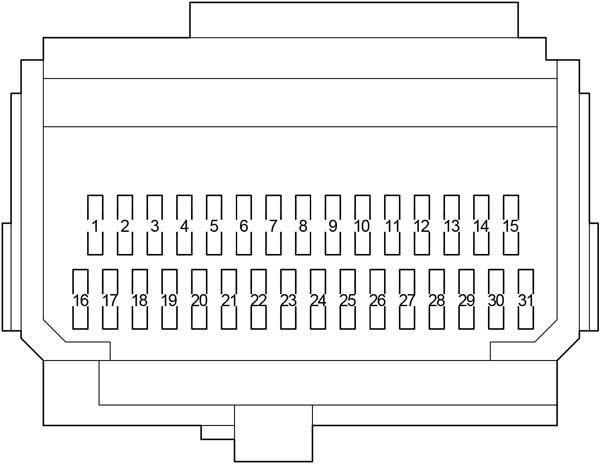

Bloc siguranțe habitaclu
| Siguranță | Amperaj [A] | Descriere | |
| 1 | AM1 | 7,5 | Sistem de aprindere;
Siguranțe “ACC”, “CIG”, “ECU-IG nr. 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NR.1”, “ECU-IG NR.3”, “SEAT HTR”. |
| 2 | FR FOG | 15 | Înainte de februarie 2013,
Din mai 2015: Proiectoare de ceață față. |
| 7,5 | Februarie 2013 – mai 2015:
Proiectoare de ceață față. |
||
| 3 | DRL | 7,5 | Sistem lumini de zi |
| 4 | ACC-B | 25 | Siguranțe “CIG”, “ACC” |
| 5 | DOOR | 25 | Sistemul încuietorii electrice |
| 6 | – | – | – |
| 7 | STOP | 10 | Lumini de stop;
Lumină de stop înaltă; Sistem antiblocare roți (ABS); VSC; Sistem injecție multipoint; Sistem injecție secvențială multipoint; Cutie automată; Sistem de blocare a cutiei de viteze; Sistem de aprindere. |
| 8 | OBD | 7,5 | Sistem diagnosticare la bord |
| 9 | ECU-IG NO.2 | 10 | Lumini de avarie;
Sistem de încărcare; Lumini de avarie; Dezghețător lunetă spate; Indicator “PASSENGER AIRBAG”; Sistem climatizare; AFS; Monitor vedere spate; Senzor asistență parcare Toyota. |
| 10 | ECU-IG NO.1 | 10 | Controler caroserie principal;
Sistem inteligent de acces și aprindere; Ventilatoare electrice răcire; Sistem de blocare a cutiei de viteze; Trapă panoramică; Oglindă retrovizoare automată anti-orbire; Sistem antiblocare roți (ABS); Senzor de direcție; Senzor de înclinare direcțională și senzor G; VSC; Curățare faruri; Sistem pre-coliziune; LKA; Sistem de asistență șofer. |
| 11 | WASHER | 15 | Duza parbriz față;
Duza lunetă spate. |
| 12 | RR WIPER | 15 | Ștergător lunetă spate |
| 13 | WIPER | 30 | Ștergătoare parbriz față;
Ștergătoare cu senzor de ploaie. |
| 14 | HTR-IG | 10 | Sistem climatizare |
| 15 | SEAT HTR | 15 | Înainte de mai 2015:
Încălzitoare scaune |
| 20 | Din mai 2015:
Încălzitoare pentru scaune |
||
| 16 | METER | 7,5 | Contor kilometraj și contoare |
| 17 | IGN | 7,5 | Sistem blocare volan;
Sistem airbag SRS; Sistem injecție multipunct; Sistem injecție secvențială multipunct; Cutie automată; Sistem pornire. |
| 18 | RR FOG | 7,5 | Lumină proiectoare de ceață spate |
| 19 | – | – | – |
| 20 | TI&TE | 30 | Control înclinabil și telescopic |
| 21 | MIR HTR | 10 | Dezghețare oglindă retrovizoare exterioară |
| 22 | – | – | – |
| 23 | ACC | 7,5 | Oglinzi retrovizoare exterioare;
Sistem blocare cutie; Sistem audio; Unitate principală ECU; Priză alimentare. |
| 24 | CIG | 15 | Brichetă |
| 25 | SHADE | 20 | Plafonier panoramic |
| 26 | RR DOOR | 20 | Geamuri electrice (spate dreapta) |
| 27 | RL DOOR | 20 | Geamuri electrice (spate stânga) |
| 28 | P FR DOOR | 20 | Geamuri electrice (partea pasagerului) |
| 29 | ECU-IG NO.3 | 10 | Senzor asistență parcare Toyota;
Sistem AFS; Dezghețare ștergător parbriz față; Frână electrică de parcare; Centură siguranță pre-coliziune; Comutator paletă; Control înclinabil și telescopic; Asistență electrică direcție. |
| 30 | PANEL | 7,5 | Iluminare comutatoare;
Iluminare bord; Iluminare compartiment torpedou; Comutatoare volan; Unitate principală ECU. |
| 31 | TAIL | 10 | Lumini de poziție față;
Lumini spate; Iluminare plăcuță înmatriculare; Lumină proiectoare de ceață spate; Proiectoare de ceață față; Reglaj manual orientare faruri; Lumini bord; Comutator sistem climatizare; Sistem audio; Multidrive sau cutie automată; Iluminare levier cutie; Iluminare compartiment torpedou; Sistem airbag manual on-off; Lumini de urgență; Brichetă; Comutator „AFS OFF”; Comutator limitator viteză; Comutator frână electrică de parcare; Comutator direcție; Comutator VSC OFF; Comutator senzor asistență parcare Toyota; Comutator „LKA”; Comutator încălzire scaun, „SPORT”; Comutatoare oglinzi retrovizoare exterioare; Comutator deschidere ușă rezervor. |
| Siguranță | Amperaj [A] | Descriere | |
| 1 | POWER | 30 | Geamuri electrice (partea șoferului) |
| 2 | DEF | 40 | Dezghețător lunetă spate;
Siguranță “MIR HTR”. |
| 3 | PWR SEAT RH | 30 | Scaun electric, suport |
| Releu | |||
| R1 | Aprindere (IG1) | ||
| R2 | – | ||
| R3 | Volan pe partea stângă (înainte de mai 2015):
Semnalizatoare |
||

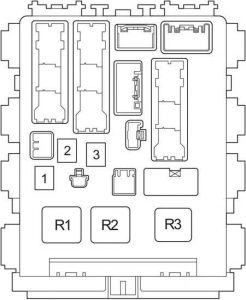

Bloc siguranțe suplimentar habitaclu
| Siguranță | Amperaj [A] | Descriere | |
| 1 | WIPER NO.2 | 7,5 | Sistem de încărcare;
ECU al sistemului de asistență pentru șofer. |
| 2 | – | – | – |
Zona relee habitaclu nr. 1
| Număr | Releu |
| R1 | Înainte de iunie 2010:
Proiector de ceață față (FR FOG); Din octombrie 2016: Lumini interioare (DOME CUT). |
| R2 | – |
| R3 | Înainte de noiembrie 2011:
Panou; Din noiembrie 2011: Sistem lumini de zi (DRL). |
| R4 | Priză de alimentare (priză ACC) |
Zona relee habitaclu nr. 2
| Număr | Descriere |
| R1 | Pornire (ST) |
| R2 | Proiectoare de ceață spate (RR FOG) |
| R3 | Accesoriu (ACC) |
| R4 | Iunie 2010 – mai 2015:
Proiectoare de ceață față (FR FOG); Din octombrie 2016: Dezghețător ștergător parbriz față (FR DEICER). |
Berline
Station Wagon
| Număr | Descriere |
| 1 | Senzor de siguranță pre-coliziune |
| 2 | Modul de avertizare a presiunii pneurilor și receptor |
| 3 | Receptor control uși |
| 4 | Controler frână de parcare |
| 5 | Conector date |
| 6 | Controler trapă |

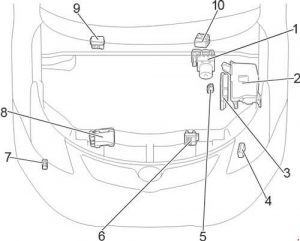

Compartiment motor
| Număr | Descriere |
| 1 | ECU de control tracțiune |
| 2 | Bloc siguranțe |
| 3 | ECM |
| 4 | Controler bujii |
| 5 | Releu bujie |
| 6 | ECU de control cutie automată |
| 7 | Releu de control ștergător faruri |
| 8 | Controler injector |
| 9 | LHD:
Tablou relee |
| 10 | RHD:
Tablou relee |

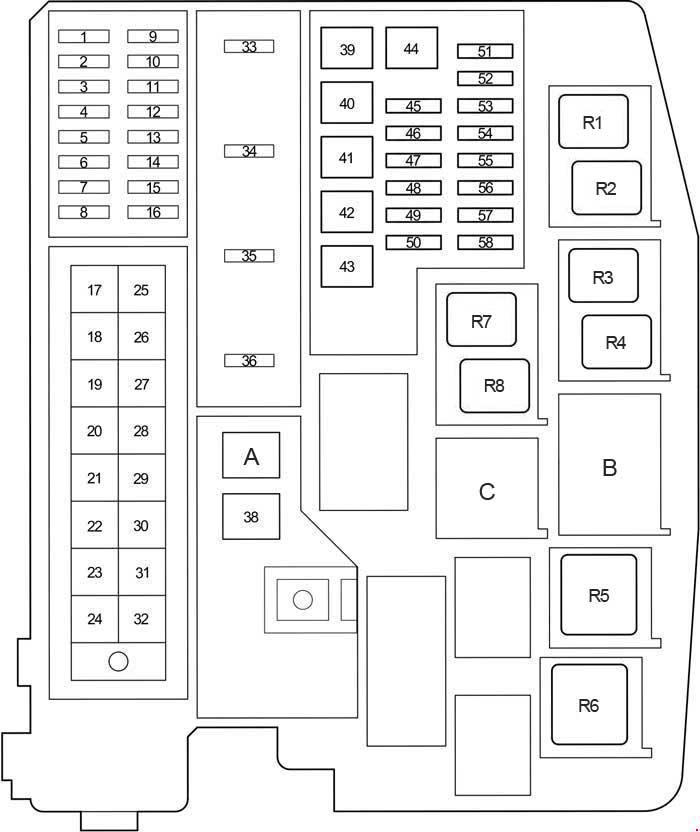

Bloc siguranțe compartiment motor
A
| Siguranță | Amperaj [A] | Descriere | |
| 1 | DOME | 10 | Iluminare portbagaj;
Compartiment bagaje; Lumini de cortizie; Iluminare tavan uși față; Iluminare personală, interior; Iluminare picioare. |
| 2 | RAD NO.1 | 20 | Sistem audio |
| 15 | Înainte de februarie 2014:
Sistem audio |
||
| 3 | ECU-B | 10 | Indicatori și contoare;
ECU caroserie principală; Senzor de direcție; Telecomandă wireless; Sistem inteligent de acces și aprindere; Control înclinabil și telescopic. |
| 4 | DCC | – | – |
| 5 | ECU-B2 | 10 | Sistem inteligent de acces și aprindere;
Sistem de climatizare; Geamuri electrice; Scaun electric reglabil. |
| 6 | EFI MAIN NO.2 | 7,5 | Sistem de injecție multipunct;
Sistem de injecție secvențială multipunct. |
| 7 | DOOR NO.2 | 25 | Înainte de mai 2015:
Sistem încuietori electrice |
| BODY ECU | 7,5 | Din mai 2015:
Sistem de comunicare Multiplex |
|
| 8 | AMP | 30 | Sistem audio |
| 9 | – | – | – |
| 10 | STRG LOCK | 20 | Sistem blocare direcție |
| 11 | A / F | 20 | Înainte de mai 2015:
Sistem evacuare Din mai 2015: – |
| 12 | AM2 | 30 | Sistem aprindere |
| 13 | – | – | – |
| 14 | TURN-HAZ | 10 | Semnalizatoare, lumini de avarie |
| 15 | ALT-S | 7,5 | Înainte de mai 2015:
Sistem încărcare Din mai 2015: – |
| 16 | AM2 NO.2 | 7,5 | Sistem aprindere |
| 17 | HTR | 50 | Înainte de mai 2015:
Climatizare Din mai 2015: – |
| 18 | ABS NO.1 | 50 | Sistem antiblocare roți (ABS), VSC |
| 19 | CDS FAN | 30 | Ventilator electric răcire |
| 20 | RDI FAN | 40 | Ventilator electric răcire |
| 21 | H-LP CLN | 30 | Spălător faruri |
| 22 | IP / JB | 120 | Din mai 2015:
Siguranțe “ECU-IG NR 2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “DEF”, “TAIL”, “SUNROOF”, “DRL”. |
| 23 | – | – | – |
| 24 | – | – | – |
| 25 | – | – | – |
| 26 | H-LP MAIN | 50 | Siguranțe “H-LP LH LO”, “H-LP RH LO”,
“H-LP LH HI”, “H-LP RH HI”. |
| 27 | P/I | 50 | Siguranțe “EFI Main”, “HORN”, “IG2”, “EDU” |
| 28 | EFI MAIN | 50 | Înainte de mai 2015:
Sistem de injecție multipunct; Sistem de injecție secvențială multipunct; Siguranțe “EFI n. 1”, “EFI n. 2”. |
| FUEL HTR | 50 | Din mai 2015:
Încălzitor combustibil |
|
| 29 | P-SYSTEM | 30 | Înainte de mai 2015:
Sistem VALVEMATIC |
| EPKB | 50 | Din mai 2015:
Frână electrică de parcare |
|
| 30 | GLOW | 80 | Înainte de mai 2015:
Sistem preîncălzire motor |
| EPS | 80 | Din mai 2015:
Asistență electrică direcție |
|
| 31 | EPS | 80 | Înainte de mai 2015:
Asistență electrică direcție |
| GLOW | 80 | Din mai 2015:
Sistem preîncălzire motor |
|
| 32 | ALT | 140 | Înainte de mai 2015:
Siguranțe “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR SEAT LH”, “FUEL OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER”, “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR SUB NO.1”, “HTR SUB NO.2”, “HTR SUB NO.3”, “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO 1”, “ECU-IG NO 3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “P FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “TI & TE”, “SHADE”, “PWR SEAT RH”, “DEF”, “TAIL”, “DRL” |
| 120 | Înainte de mai 2015:
Siguranțe “RDI FAN”, “CDS FAN”, “H-LP CLN”, “PWR SEAT LH”, “FUEL OPN”, “ABS NO.1”, “ABS NO.2”, “FR DEICER”, “PSB”, “HTR”, “STV HTR”, “PWR OUTLET”, “HTR SUB NO.1”, “HTR SUB NO.2”, “HTR SUB NO.3”, “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO 1”, “ECU-IG NO 3”, “SEAT HTR”, “AM1”, “DOOR”, “STOP”, “P FR DOOR”, “POWER”, “RR DOOR”, “RL DOOR”, “OBD”, “ACC-B”, “RR FOG”, “FR FOG”, “TI & TE”, “SHADE”, “PWR SEAT RH”, “DEF”, “TAIL”, “DRL”. |
||
| – | – | Din mai 2015: – | |
| 33 | IG2 | 15 | Înainte de mai 2015:
Siguranțe “IGN”, “GAUGE” |
| FUEL PUMP | 30 | Din mai 2015:
Pompă combustibil |
|
| 34 | HORN | 15 | Claxon |
| 35 | EFI MAIN | 30 | Înainte de noiembrie 2011:
Sistem de injecție multipunct; Sistem de injecție secvențială multipunct; Siguranțe “EFI n. 1”, “EFI n. 2”. |
| FUEL OPN | 10 | Din noiembrie 2011:
Deschidere ușă rezervor |
|
| 36 | EDU | 20 | Înainte de mai 2015:
Sistem de injecție multipunct; Sistem de injecție secvențială multipunct. |
| IGT / INJ | 15 | Înainte de mai 2015:
Sistem de injecție multipunct; Sistem de injecție secvențială multipunct. |
|
| IG2 | 15 | Din mai 2015:
Siguranțe “IGN”, “GAUGE” |
|
| 37 | – | – | Înainte de mai 2015: – |
| EFI MAIN | 50 | Din mai 2015:
Siguranțe “EFI n. 1”, “EFI n. 2”, “EFI n. 4” |
|
| 38 | E-PKB | 30 | Înainte de mai 2015:
Frână electrică de parcare |
| BBC | 40 | Din mai 2015:
Sistem Stop & Start |
|
| 39 | HTR SUB NO.3 | 30 | Înainte de mai 2015: Încălzitor electric |
| 40 | – | – | – |
| 41 | HTR SUB NO.2 | 30 | Înainte de mai 2015:
Încălzitor electric |
| 42 | HTR | 50 | Din mai 2015:
Climatizare |
| 43 | HTR SUB NO.1 | 30 | Înainte de mai 2015:
Încălzitor electric |
| 50 | Din mai 2015:
Încălzitor electric |
||
| 44 | PWR SEAT LH | 30 | Scaun electric, suport |
| 45 | STV HTR | 25 | Încălzitor electric |
| 46 | ABS NO.2 | 30 | Sistem antiblocare roți (ABS), VSC |
| 47 | FR DEICER | 20 | Dezghețător ștergător parbriz față |
| 48 | FUEL OPN | 10 | Înainte de mai 2015:
Deschidere ușă rezervor Din mai 2015: – |
| 49 | PSB | 30 | Înainte de mai 2015:
Centură de siguranță pre-coliziune Din mai 2015: |
| 50 | PWR OUTLET | 15 | Priză de alimentare |
| 51 | H-LP LH LO | 10 | Înainte de mai 2015: cu excepția HID:
Far stânga (faruri de întâlnire) Din mai 2015: Far stânga (faruri de întâlnire) |
| 15 | Înainte de mai 2015:
HID: Far stânga (faruri de întâlnire) |
||
| 52 | H-LP RH LO | 10 | Înainte de mai 2015: cu excepția HID:
Far dreapta (faruri de întâlnire) Din mai 2015: Far dreapta (faruri de întâlnire) |
| 15 | Înainte de mai 2015:
HID: Far dreapta (faruri de întâlnire) |
||
| 53 | H-LP LH HI | 10 | Far stânga (faruri de drum) |
| 54 | H-LP RH HI | 10 | Far dreapta (faruri de drum) |
| 55 | EFI NO.1 | 10 | Înainte de mai 2015:
Sistem injecție multipunct; Sistem injecție secvențială multipunct; Debitmetru aer; Sistem evacuare. |
| 7,5 | Din mai 2015:
Sistem injecție multipunct; Sistem injecție secvențială multipunct; Debitmetru aer; Sistem evacuare. |
||
| 56 | EFI NO.2 | 10 | Înainte de mai 2015:
Admisie aer; Debitmetru aer; Sistem evacuare. |
| 15 | Din mai 2015:
Sistem admisie; Debitmetru aer; Sistem evacuare. |
||
| 57 | IG2 NO.2 | 7,5 | Înainte de mai 2015:
Pornire sistem Din mai 2015: – |
| 58 | EFI NO.3 | 7,5 | Înainte de noiembrie 2011:
Sistem injecție multipunct; Sistem injecție secvențială multipunct. |
| EFI NO.4 | 30 | Din noiembrie 2011: Sistem injecție multipunct;
Sistem injecție secvențială multipunct; Siguranțe “EFI n. 1”, “EFI n. 2”. |
|
| 20 | Din mai 2015:
Sistem injecție multipunct; Sistem injecție secvențială multipunct; Siguranțe “EFI n. 1”, “EFI n. 2”. |
||
| 59 | CDS EFI | 5 | Din mai 2015:
Ventilator răcire electric |
| 60 | EFI NO.3 | 7,5 | Din noiembrie 2011:
Sistem injecție multipunct; Sistem injecție secvențială multipunct. |
| RDI EFI | 5 | Din mai 2015:
Ventilator răcire electric |
|

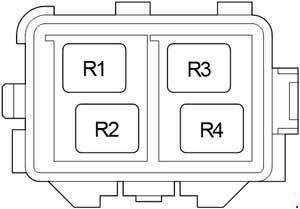

| RELEU | |||
| R1 | Înainte de noiembrie 2013:
Dezghețător ștergător parbriz față; Lumină de stop (FR DEICER / BRAKE LP). Din noiembrie 2013: Ventilator răcire electric (FAN NO.2) |
||
| R2 | Ventilator răcire electric (FAN No.3) | ||
| R3 | Înainte de mai 2015:
Senzor raport aer-combustibil (A / F) Din mai 2015: Releu FR FOG LH |
||
| R4 | Înainte de mai 2015:
Iluminare interioară (DOME CUT) Din mai 2015: Releu FR FOG RH |
||
| R5 | Unitate control motor (EFI MAIN) | ||
| R6 | Far (H-LP) | ||
| R7 | Înainte de noiembrie 2013:
Ventilator răcire electric (FAN NR 2) Noiembrie 2013 – Înainte de octombrie 2016: Dezghețător ștergător parbriz față (FR DEICER) Din octombrie 2016: Dimmer |
||
| R8 | Ventilator răcire electric (FAN NO.1) | ||
| R9 | Mai 2015 – octombrie 2016:
Iluminare interioară (DOME CUT) Din octombrie 2016: (TSS C HTR) |
||
| R10 | Înainte de noiembrie 2011: Deschidere ușă rezervor (FUEL OPN) | ||
| R11 | Înainte de noiembrie 2011:
Dimmer; Din noiembrie 2011: fără AFS: Dimmer; Din noiembrie 2011: cu AFS: – Mai 2015 – octombrie 2016: cu încălzitor combustibil: Încălzitor combustibil (FUEL HTR); fără încălzitor combustibil: – |
||
| R12 | Din noiembrie 2011:
cu AFS: Dimmer Mai 2015 – octombrie 2016: Dimmer |
||
Bloc releu compartiment motor
| Număr | Releu |
| R1 | – |
| R2 | HTR SUB NR.1 |
| R3 | HTR SUB NR.2 |
| R4 | HTR SUB NR.3 |
