Toyota Matrix E140 (2009-2014) – cutia de siguranțe
În acest articol vei găsi diagramele cutiei de siguranțe a Toyota Matrix E140 (2009–2014), vei descoperi unde se află panourile de siguranțe în interiorul vehiculului și vei obține informații detaliate despre alocarea și dispunerea fiecărei siguranțe.
Schema siguranțelor și releelor – Toyota Matrix E140
Se referă la vehicule noi din anii:
2009, 2010, 2011, 2012, 2013, 2014.
Siguranțe în habitaclu
Cutia de siguranțe se află sub bord (în partea stângă), sub capac.
| Număr | Amperaj [A] | Descriere |
| 1 | 10 | Lumini de poziție, lumini spate, iluminare plăcuță, sistem de injecție combustibil multipunct/secuențial, lumini bord |
| 2 | 7,5 | Comutator iluminare de fundal |
| 3 | 20 | Geamuri electrice |
| 4 | 20 | Geamuri electrice |
| 5 | 20 | Geamuri electrice |
| 6 | 20 | Trapă |
| 7 | 15 | Brichetă, priză electrică |
| 8 | 7,5 | Oglinzi retrovizoare exterioare, sistem audio, controler caroserie, ceas, sistem control blocare cutie |
| 9 | 7,5 | Gol circuit |
| 10 | 15 | Gol circuit |
| 11 | 7,5 | Sistem airbag SRS, sistem de injecție combustibil multipunct/secuențial, sistem clasificare pasageri față |
| 12 | 7,5 | Vitezometru și indicatoare |
| 13 | 10 | Sistem climatizare, dezghețare lunetă spate |
| 14 | 25 | Ștergătoare parbriz |
| 15 | 15 | Ștergător lunetă spate |
| 16 | 15 | Spălător lunetă față |
| 17 | 10 | Modul control principal ECU, servodirecție electrică, ventilatoare răcire electrice, sistem control blocare cutie, sistem antiblocare roți (ABS), sistem injecție combustibil multipunct/secuențial, sistem avertizare presiune pneuri, sistem control stabilitate vehicul |
| 18 | 10 | Lumini marșarier, sistem încărcare, dezghețare lunetă spate |
| 19 | 7,5 | Sistem diagnosticare bord |
| 20 | 10 | Lumină de stop, sistem antiblocare lumină de stop montat sus, sistem control stabilitate vehicul, sistem injecție combustibil multipunct/secuențial, sistem control blocare cutie |
| 21 | 25 | Sistem alimentare încuietori uși |
| 22 | 25 | Brichetă, ACC |
| 24 | 7,5 | Tracțiune integrală |
| 25 | 7,5 | Sistem pornire, sistem control blocare cutie, ACC, CIG |
| 26 | 30 | Dezghețare lunetă spate, MIR HTR, sistem injecție combustibil multipunct/secuențial |
| 27 | 30 | Geamuri electrice |

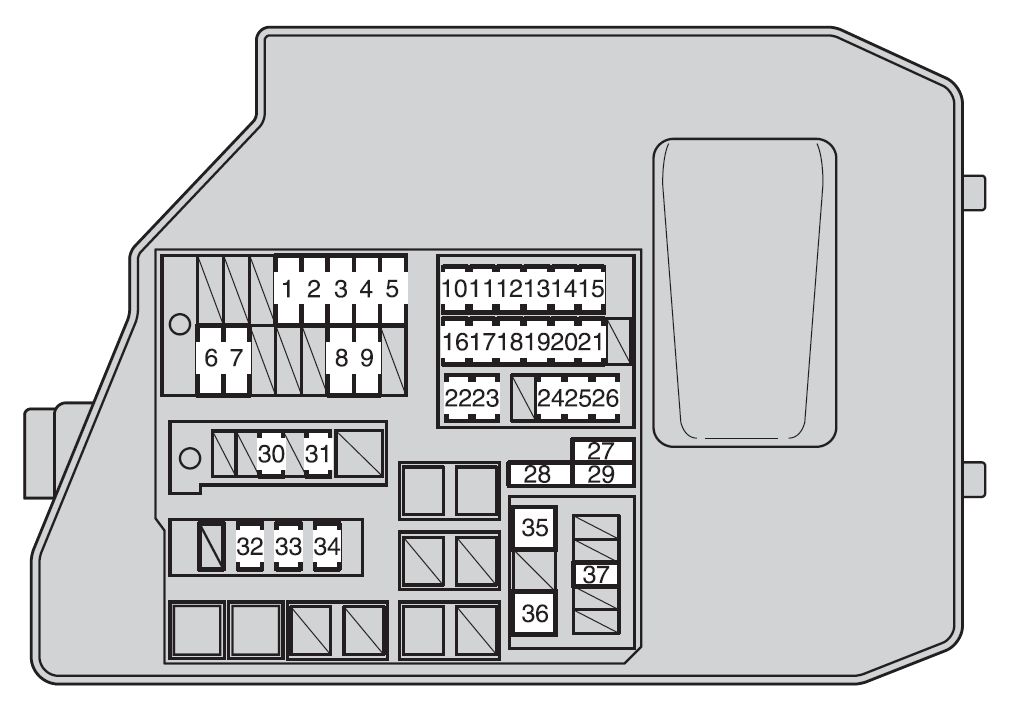

Siguranțe în compartiment motor
Se află în compartiment motor (în partea stângă).
| Număr | Amperaj [A] | Descriere |
| 1 | 30 | Ventilator(e) electric(e) răcire |
| 2 | 40 | Ventilator(e) electric(e) răcire |
| 3 | 30 | Sistem antiblocare roți, sistem control stabilitate vehicul |
| 4 | 50 | Sistem antiblocare roți, sistem control stabilitate vehicul |
| 5 | 50 | Sistem climatizare |
| 6 | 120 | Sistem încărcare, VENTILATOR RDI, VENTILATOR CDS, ABS N. 1, N. ABS 3, INVERTER, HTR, HTR N. SUB. 1, HTR N. SUB. 3. ACC, CIG, MISURATORE, IGN, ECU-IG N. 2, HTRIG, Ștergător, Ștergător spate, GUARNIZIONE, ECU-IG N. 1, AM1, 4WD, PORTA, STOP, PORTA față, ALIMENTAZIONE, PORTA spate, PORTA RL, OBD, ACC-B, ANTI-NEBBIA, TETTO APRIBILE, DEF, MIR HTR, CODA, PANNELLO |
| 7 | 60 | Servodirecție electrică |
| 8 | 50 | EFI PRINCIPALE, Claxon, IG2 |
| 9 | 50 | Far dreapta (faruri de drum), Far stânga (faruri de drum), Far dreapta (faruri de întâlnire), Far stânga (faruri de întâlnire) |
| 10 | 10 | Sistem control emisii |
| 11 | 10 | Sistem injecție combustibil multipunct/secuențial |
| 12 | 10 | Far dreapta (faruri de drum) |
| 13 | 10 | Far stânga (faruri de drum) |
| 14 | 10 | Far dreapta (faruri de întâlnire), lumini față proiectoare de ceață |
| 15 | 10 | Far stânga (faruri de întâlnire) |
| 16 | 10 | Sistem injecție combustibil multipunct/secuențial |
| 17 | 10 | Semnalizator, semnalizatoare de urgență |
| 18 | 7,5 | Sistem încărcare |
| 19 | 7,5 | Sistem aprindere, sistem injecție combustibil multipunct/secuențial; |
| 20 | 30 | Sistem aprindere, sistem injecție combustibil multipunct/secuențial; |
| 21 | 20 | Niciun circuit |
| 22 | 7,5 | Sistem aprindere |
| 23 | 10 | Sistem imobilizare motor |
| 24 | 10 | Corp principal ECU, contor kilometraj și indicatori, sistem lumini de zi, sistem climatizare, telecomandă fără fir |
| 25 | 15 | Sistem audio |
| 26 | 10 | Iluminare interioară, lumină personală, ceas |
| 27 | 10 | Siguranță de rezervă |
| 28 | 30 | Siguranță de rezervă |
| 29 | 20 | Siguranță de rezervă |
| 30 | 30 | Sistem audio |
| 31 | 10 | Niciun circuit |
| 32 | 20 | Sistem injecție combustibil multipunct/secuențial, EFI N. 1, EFI N. 2 |
| 33 | 10 | Claxon |
| 34 | 15 | Sistem injecție combustibil multipunct/secuențial, sistem aprindere, IGN, MĂSURĂTOR |
| 35 | 30 | Încălzitor PTC |
| 36 | 30 | Încălzitor PTC |
| 37 | 15 | INVERTOR AC |
